Jak zrobić ogrzewanie parowe w domu za pomocą ceglanego

Wybierając system grzewczy, zaleca się mieszkać na tym, na którym paliwo jest obfite w tym obszarze. Ponieważ gaz nie dotarł jeszcze do odległych miejsc, wiele osób próbuje zainstalować urządzenia grzewcze wykorzystujące paliwa stałe lub płynne. Naszym zadaniem jest dzisiaj wyjaśnić, jak zrobić ogrzewanie parą własnymi rękami, używając wymiennika ciepła zainstalowanego w ceglanym piecu.

Nośnikiem ciepła w takim systemie będzie woda lub para wodna. Dzisiaj interesuje nas druga opcja, chociaż te dwa systemy są często mylone ze sobą. Mają różnice i są dość poważne, dlatego w budynkach mieszkalnych dozwolone jest stosowanie tylko obiegu wody. Jest to spowodowane niebezpiecznym działaniem ogrzewania parą, gdy konieczne jest ogrzanie cieczy do temperatury powyżej 100 ° C.

Jednocześnie jego cena jest niższa niż wody, a nowoczesne środki ochrony pomagają uniknąć katastrofalnych konsekwencji. Jednak instalacja ogrzewania parowego, na przykład z pieca z cegły, wymaga dużo czasu i wysiłku. Poniżej dowiemy się o tym bardziej szczegółowo.

Zasada działania

Teraz rozważ różnicę między tymi dwoma systemami, abyś nie był zdezorientowany. Zostanie również poinformowany o zaletach i wadach takiego systemu ogrzewania pomieszczeń.

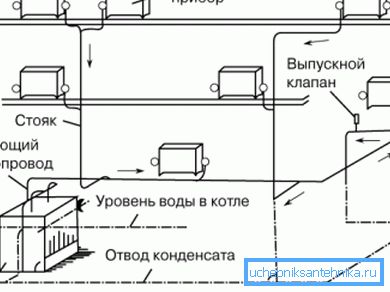

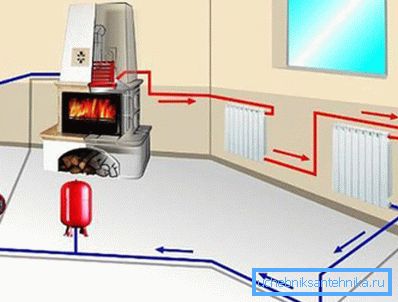

Rozważmy bardziej szczegółowo, czym jest ogrzewanie parowe:

1. W zbiorniku woda doprowadzana jest do wrzenia, które stopniowo zamienia się w parę.
2. Następnie przechodzi przez rurociąg do grzejników, które ogrzewają pomieszczenie.
3. W bateriach płyn przenoszący ciepło skrapla się.
4. Powstała woda wpływa do zbiornika wyrównawczego i ponownie wchodzi do wymiennika ciepła.

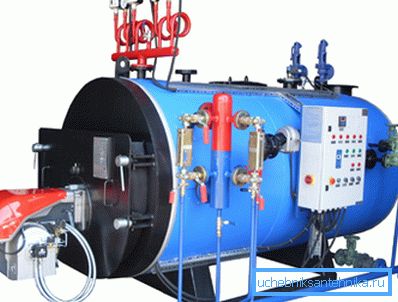

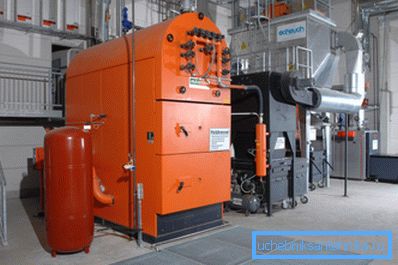

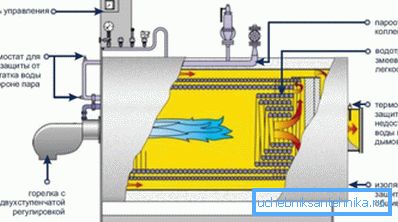

Wskazówka: generator do ogrzewania parą może służyć jako kocioł, pracujący na zużytym oleju. Takie systemy są często instalowane w pomieszczeniach gospodarczych i garażu.

Należy pamiętać, że niepożądane jest używanie ceglanego pieca z generatorem pary do gotowania, ponieważ nie można go używać w lecie. Lepiej wymyślić alternatywę w tym momencie. Nie należy go również stosować do rurociągów z tworzyw sztucznych, nie jest przeznaczony do takich warunków temperaturowych.

Wzorce montażowe

Poniżej rozważamy najczęściej używane opcje:

1. Zastosuj płyn chłodzący o naturalnym i mechanicznym układzie krążenia. W pierwszym przypadku wymiennik ciepła musi być umieszczony pod kątem wszystkich rur i grzejników pod kątem. W drugim przypadku wymagana jest instalacja pompy, która zapewnia nieprzerwany ruch wymiennika ciepła.
2. Jednorurowy system grzewczy działa w oparciu o zasadę łączenia szeregowego grzejników, gdy chłodziwo przechodzi przez rurociąg, przechodząc z jednego rejestru do drugiego. W rezultacie pierwszy jest najgorętszy, w tym samym czasie, ostatni - prawie schłodzony. Zalecamy stosowanie takiego schematu dla małych pomieszczeń o powierzchni do 80 m2.

1. System dwururowy doskonale nadaje się do dużych domów, w szczególności dwupiętrowych domków. W tym przypadku grzejniki są połączone równolegle, za pomocą rur zasilających i kondensacyjnych. Płyn chłodzący w tym schemacie jest dostarczany do wszystkich akumulatorów o tej samej temperaturze, więc nie ma czasu na schłodzenie.

Niezależne urządzenie do podgrzewania parą z pieca ceglanego

Przygotuj sprzęt i materiały:

• zapewnić grzejniki pod każdym oknem;
• wymiennik ciepła - generator pary lub kocioł wodociągowy;

• rury do pary i kondensatu. Zaleca się stosowanie stali ocynkowanej lub miedzi;
• złącza, kolanka, obejmy do rur, zawory - zawory do nawiewu powietrza, zawory;
• wsporniki baterii;
• blokada hydrauliczna do suszenia linii parowej;
• urządzenie do redukcji i chłodzenia;
• w celu zmniejszenia ciśnienia w układzie - reduktor ciśnienia;
• spawarka;
• pompa;
• zbiornik gromadzący kondensat.

Wskazówka: zalecamy wynajem drogiego sprzętu.

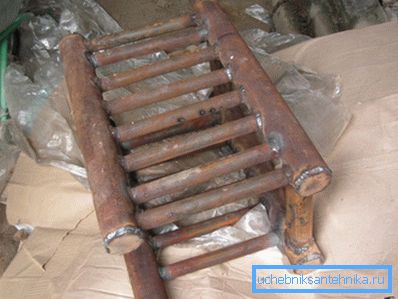

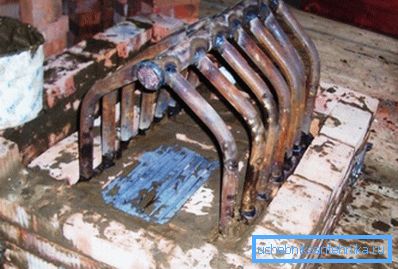

Możesz to zrobić samodzielnie lub zamówić wymiennik ciepła do pieca murowanego:

1. Przygotuj metalowe rury o grubości ścianki 2,5 mm, a także spawarkę.
2. Połącz je w formie cewki, monitorując jakość spoin. Przybliżone obliczenia - 1 m2 powierzchni cewki może dać do 9 kW.
3. Sprawdź szczelność po wykonaniu. Nie zalecamy stosowania wody, ponieważ wtrącenia żużlu spadną pod wysokim ciśnieniem i pojawią się przetoki.

Lepiej jest użyć metody zwanej "naftą na kredce". W takim przypadku zakreśl wszystkie spoiny kredą i zalej naftę wewnątrz struktury. Mel zacznie ciemnieć nawet w przypadku najmniejszych porów, ponieważ nafta wycieknie do niego.

Proces

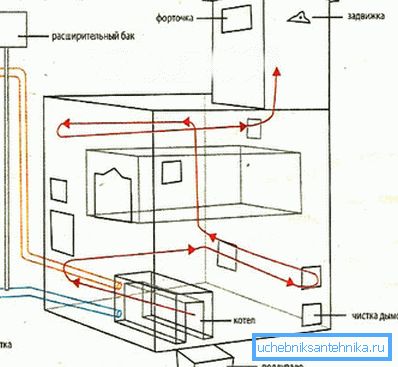

Poniżej znajduje się przewodnik, który pomoże Ci to zrozumieć:

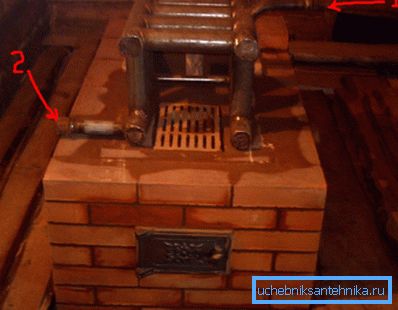

1. Zamontuj wymiennik ciepła w piecu paleniskowym podczas fazy układania.
2. Zgodnie z wcześniej opracowanym schematem pod oknami zamontuj akumulatory. Instalując po każdym odczepieniu do wypuszczania powietrza.
3. Podłącz do nich rurociągi zasilające i powrotne.

Wskazówka: gdy naturalna cyrkulacja zapewnia niewielkie nachylenie z prędkością 3 mm na 1 m.

1. Zainstalować zawory bezpieczeństwa przed każdym rejestrem ze względów bezpieczeństwa, a także jeden zawór przed całym systemem.

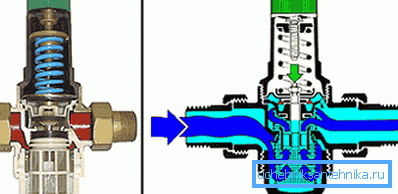

2. Umieść zawór redukcyjny i sprzęt chłodzący na początku rurociągu.
3. Na końcu rurociągu umieścić zbiornik kondensatu, który powinien spłynąć z powrotem do wymiennika ciepła na pochyłości.

Wskazówka: nie używaj do tego celu ekspandera membranowego, ponieważ jest przeznaczony do temperatur do 85 ° C

1. W przypadku pompy cyrkulacyjnej należy zainstalować ją przed piecem w przewodzie powrotnym.

Zalecenia specjalistów:

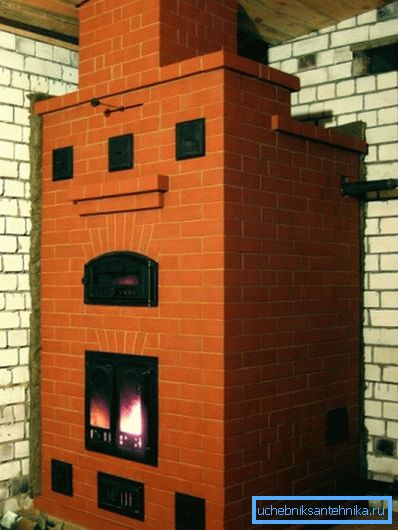

1. Jeśli piec murowany jest wyposażony w wymiennik ciepła, więcej sadzy powstaje w kominie niż bez niej, dlatego należy go czyścić częściej.
2. Przy naturalnej cyrkulacji chłodziwa, piec powinien być umieszczony w piwnicy, a następnie kondensat będzie płynął swobodnie do najniższego punktu.
3. Zawsze instaluj zawór - zapobiegnie to możliwemu wypadkowi, a sam system będzie bezpieczniejszy.

1. Uwaga: w przypadku korzystania z systemu wymuszonego z pompą elektryczną, w przypadku zaniku zasilania bardzo trudno będzie zatrzymać działanie pieca.
2. W drewnianym domu ogrzewanie za pomocą pary wodnej odbywa się w taki sam sposób, jak w budynku z cegły. Musisz tylko spełniać wymogi bezpieczeństwa przeciwpożarowego, chroniąc drewno przed przegrzaniem.

Wniosek

Z artykułu dowiedziałeś się, jak zrobić ogrzewanie parą, a także fakt, że jego użycie w mieszkaniu prywatnym jest tańsze niż woda, chociaż jest bardziej niebezpieczne w użyciu. Dlatego konieczne jest ścisłe przestrzeganie instrukcji i zapewnienie systemu specjalnego wyposażenia, które zwiększy jego bezpieczeństwo.

Możesz zamówić wymiennik ciepła od specjalistów lub zrób to sam. Montaż i podłączenie grzejników nie jest trudne. Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
