Jak zrobić ogrzewanie w mieszkaniu własnymi rękami: krok po

02-02-2018
Ogrzewanie

Praktycznie każdy właściciel mieszkania prędzej czy później staje przed koniecznością zainstalowania systemu grzewczego od podstaw lub naprawy starej autostrady. Jednak druga opcja - naprawa ogrzewania w mieszkaniu różni się od pierwszego tylko tym, że istnieje etap demontażu starych grzejników, rur itp.

W tym artykule postaramy się stopniowo zrozumieć, jak zainstalować baterie i rury, a także poznać niektóre z ważnych niuansów.

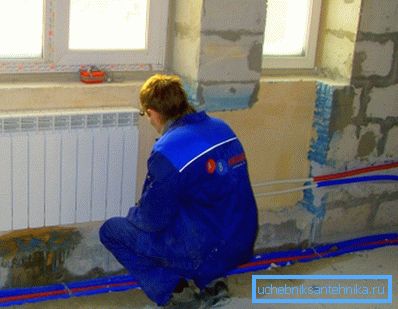

Montaż systemu grzewczego

Zacznijmy od dwóch podstawowych pytań.

Wybór grzejników i rur

Na rynku można znaleźć takie propozycje grzejników:

  1. Produkty z żeliwa. Ta opcja jest oczywiście bardzo dobra i trwała, ale tutaj projekt jest oryginalny, a cena dość duża.

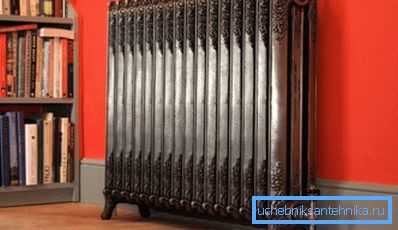

Produkty żelaza
  1. Urządzenia ze stalowymi panelami. Produkty różnią się średnim kosztem, a raczej dobrym czasem użytkowania, ale podlegają korozji i są bardzo wrażliwe na jakość płynu chłodzącego. Jeśli woda w systemie jest brudna i twarda, grzejniki wytrzymają maksymalnie 7-9 lat, a następnie będą musiały zostać ponownie zmienione.
Urządzenia ze stali
  1. Bimetaliczne struktury przekrojowe. Jest to najlepsza opcja dla systemów w budynkach mieszkalnych. Ponieważ można dodawać lub usuwać dowolną liczbę sekcji (każda jednostka ogrzewa około 2 metry kwadratowe), a ponadto podwójne grzejniki metalowe nie boją się spadku ciśnienia i twardej wody.

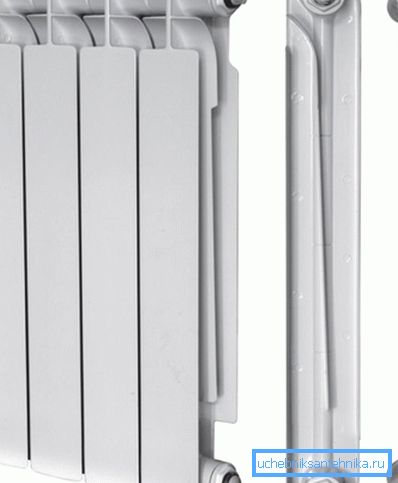

Zdjęcia grzejników bimetalowych

Zwróć uwagę! Nie zaleca się częstego spuszczania chłodziwa z urządzeń bimetalicznych, ponieważ kontakt z tlenem powoduje utlenianie wewnętrznej powierzchni sekcji.

Jeśli chodzi o rury, instalacja ogrzewania w mieszkaniu jest obecnie głównie wykonana z rur z tworzyw sztucznych. Fakt, że w większości przypadków plastik jest rzeczywiście wygodniejszy niż metal, można zobaczyć czytając opublikowane dane w tabeli porównawczej poniżej.

Cechy linii z tworzyw sztucznych: Charakterystyka wyrobów stalowych:
Produkty nie rdzewieją. Takie linie podlegają korozji.
Do połączenia elementów wykorzystuje się specjalną lutownicę, z którą może pracować nawet osoba bez doświadczenia. Do połączenia, które są dokręcone zwykłymi kluczami, używa się również kształtek. Spawanie elektryczne służy do dokowania, z którym muszą pracować tylko specjaliści, tzn. Okazuje się, że instrukcje instalacji dla tych autostrad nie przewidują niezależnego montażu.
Konstrukcja z tworzywa sztucznego może zostać zmontowana w ciągu zaledwie kilku godzin. Montaż linii stalowych zajmuje zwykle więcej niż jeden dzień ze względu na to, że praca z urządzeniem spawalniczym wymaga znacznego czasu.

Tak więc, decydując się na wybór materiałów bazowych - będziemy pracować z plastikowymi i bimetalowymi grzejnikami, teraz możemy przejść do części praktycznej.

Niezależna instalacja

Oczywiście, zanim wykonasz ogrzewanie w mieszkaniu, musisz zaopatrzyć się w materiały eksploatacyjne i różne narzędzia.

W szczególności potrzebujesz tego:

  • pakuły i silikon do uszczelniania niektórych stawów;
  • różne elementy złączne (adaptery, kątowniki itp.), łączniki i kołki rozporowe;

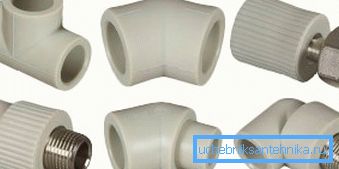

Przykład dopasowania
  • nożyce z tworzyw sztucznych;
  • klucze, wkrętaki (krzyżowe i gładkie) i młotek;
  • ołówek, miarka, poziom budynku;
  • przewód tapicerski lub nić budowlaną - elementy te są potrzebne do zaznaczenia linii wzdłuż obwodu ścian, wzdłuż której przechodzi główna linia rur;
  • perforator i wiertło o średnicy 6 mm;
  • Lutownica do plastiku.

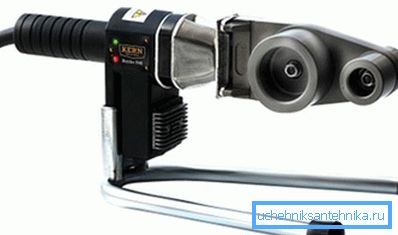

Pistolet spawalniczy

Wskazówka: jeśli twoje ściany domu są drewniane, to wiertarka udarowa nie jest potrzebna. Wszakże potrzebne jest tutaj tylko do wiercenia otworów, w które zostaną wstawione łączniki, aby naprawić elementy systemu. Dlatego jeśli masz do czynienia z drzewem, musisz kupić śrubokręt.

Załóżmy, że są narzędzia i materiały. Możesz przejść do pierwszego etapu.

Montaż grzejników

Wszystko odbywa się zgodnie z następującym schematem:

  1. Perforator służy do wiercenia otworów hakowych dla grzejników bimetalowych. Jednocześnie upewnij się, że otwory są możliwie płaskie między otworami - użyj poziomu, jeśli nie chcesz, aby bateria zwisała krzywo.
  2. Haczyki są młotkowane lub wkręcane w kołek, aż się zatrzymają.
  1. Grzejnik jest zawieszony na hakach.

Praca wydaje się prosta, ale ważne jest, aby wiedzieć o kilku niuansach.

  1. Pomiędzy parapetem a górną linią grzejnika powinna znajdować się odległość co najmniej 5 centymetrów, a jeśli wszystko jest "tyłek", wówczas nie będzie dobrego obiegu powietrza w górę.
  2. Należy bardzo uważać, aby haki wewnątrz kołków były jak najmocniej osadzone. Jeśli elementy mocujące są słabo trzymane, wówczas podczas spadków ciśnienia bateria może drgać i po prostu "oderwać się" od ściany.

Wskazówka: jeśli kołki w ścianie się nie trzymają, spróbuj użyć produktów o większej średnicy lub nakłuć gwóźdź przed wjechaniem - za pomocą taśmy lub papieru. Gęstość związku powinna wzrosnąć.

W dalszym ciągu wykonujemy ogrzewanie mieszkań własnymi rękami - zwracamy się do pracy z rurami.

Lutowanie linii i podłączanie do akumulatorów

W rzeczywistości musisz utworzyć linię dwóch równoległych przewodów biegnących wokół obwodu pomieszczenia. Będzie to kanał zaopatrzenia w chłodziwo i tak zwany "powrót". Okazuje się, że linia zostanie podłączona do punktu, w którym jest zainstalowany wylot z rur centralnego ogrzewania.

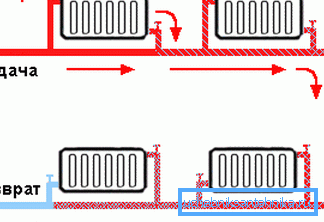

Układ rur

A tam, gdzie wymagane jest połączenie z grzejnikami - trójniki zostaną wbudowane w ogólną autostradę, z której będą wznosić się pionowe odcinki rur. Złączki łączące system z bateriami zostaną przymocowane do końców tych segmentów.

Wszystko odbywa się po prostu.

  1. Włącz lutownicę i odczekaj około 15 minut - ważne jest, aby poczekać, aż się dobrze rozgrzeje. W przeciwnym razie tworzywo sztuczne podczas procesu lutowania nie rozpuści się w razie potrzeby.
  2. Weź końce rur i umieść je na dyszach lutownicy. Czekamy na 4 sekundy, usuwamy plastik z dysz i mijamy rury ze sobą. Podczas wkładania konieczne jest podjęcie pewnego wysiłku, aby adhezja punktów adhezyjnych zachodziła tak sprawnie, jak to tylko możliwe.

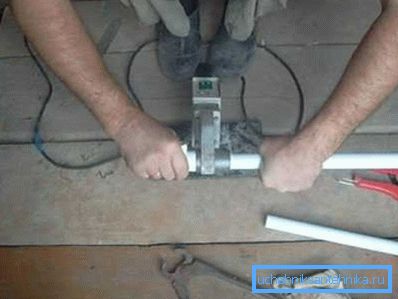

Lutowanie rur z tworzyw sztucznych
  1. W miejscach, gdzie zainstalowane są grzejniki, łączymy rury i trójniki w rury. Naturalnie należy je umieścić zarówno na zasilaniu, jak i na linii powrotnej.

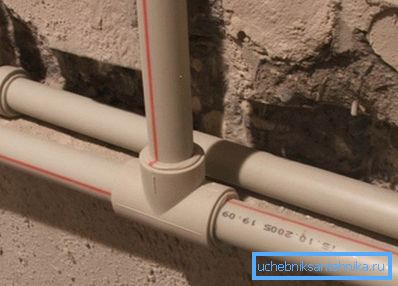

Przykładowy wykres z tee
  1. Podobnie przechodzimy przez cały obwód i łączymy się z łącznikami za pomocą punktów centralnego rurociągu.

Teraz konieczne jest podłączenie grzejników do autostrady.

W tym celu odetniemy kawałki rur o pożądanej wysokości - końce tych segmentów, a także trójniki, należy roztopić za pomocą pistoletu spawalniczego i połączyć ze sobą.

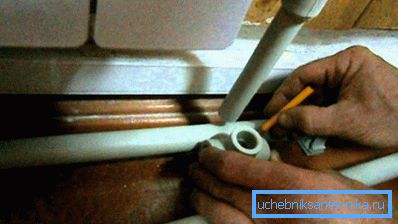

Pracuj z tee

Następnie na końcu każdego pionowego "stojaka" przymocuj rogi. Spawamy bardzo krótkie odcinki rur poziomo do tych naroży (ich długość powinna być dokładnie taka sama, aby dotrzeć do otworów grzejnika).

I tak na końcach tych cięć, trzeba spolimeryzować złączki z tak zwanym "amerykańskim" - te połączenia zostaną skręcone bezpośrednio z bateriami.

Tak wygląda plastikowa linia i bimetaliczne połączenia urządzeń.

Nie zapominaj, że właściwa instalacja ogrzewania w mieszkaniu przewiduje, że dla każdej grzałki należy zainstalować dopływ chłodziwa na zawór nakładający. A ta, nawiasem mówiąc, ma na celu nie tylko wyeliminowanie nagłych sytuacji, ale także komfort i oszczędność.

Faktem jest, że za pomocą takich zaczepów można regulować przepływ mocy chłodziwa, co pozwala na dostosowanie trybu temperatury dla konkretnej baterii. I, oczywiście, kurek może być całkowicie zablokowany w tych pokojach, w których wcale nie chce się grzać.

Crane

Zwróć uwagę! Takie całkowite pokrywanie się jest możliwe tylko w okresie jesiennym, kiedy na zewnątrz nie ma silnych mrozów. Jak pan rozumie, w bardzo niskich temperaturach woda w układzie może zamieniać się w lód, który "rozbija" sekcje grzejnika.

Po zainstalowaniu bagażnika należy przeprowadzić próbny rozruch systemu i dokładnie sprawdzić wszystkie połączenia pod kątem przecieków. Jeśli wszystko jest w porządku, system może być bezpiecznie użyty.

Taki jest schemat pracy. Teraz podsumujmy artykuł.

Wniosek

Przeanalizowaliśmy układ ogrzewania w mieszkaniu. Mamy nadzieję, że jeśli nie masz ogrzewania w mieszkaniu - co robić iw jakiej kolejności doskonale to rozumiesz. Przedstawiony plan pracy i niuanse są opisane.

Jeśli pytania pozostaną, obejrzyj dodatkowe wideo tematyczne na końcu tego artykułu.
