Jak zrobić pompę ciepła
Jedyną wadą przemysłowych pomp ciepła jest ich wysoki koszt. Dlatego większość użytkowników woli tworzyć te urządzenia samodzielnie. Powiemy o tym.
Zasada działania
Istnieje kilka sposobów na generowanie ciepła za pomocą cyklu Carnota. Zapewnia wzrost temperatury chłodziwa podczas jego ostrego ściskania. Na tej samej zasadzie, ale z przeciwnym skutkiem, działa wiele klimatycznych urządzeń kompresorowych (klimatyzatory i lodówki). Główny cykl roboczy jest realizowany w komorach roboczych tych jednostek i sugeruje odwrotny efekt - chłodzenie czynnika chłodniczego z powodu jego gwałtownego rozszerzania.
Dlatego jedną z dostępnych metod do samodzielnej produkcji pomp ciepła jest stosowanie jednostek funkcjonalnych, które są częścią typowego sprzętu klimatycznego. Przy wytwarzaniu pompy z lodówki jej skraplacz i parownik spełniają funkcję wymienników ciepła, które pobierają energię cieplną ze środowiska i kierują ją do czynnika grzewczego.
Procedura montażu
Kolejność produkcji pompy ciepła z gotowych jednostek funkcjonalnych:

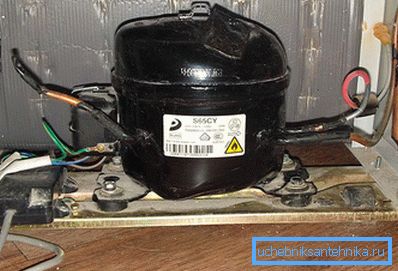

- Przygotowanie części kompresora pompy ciepła, przy użyciu odpowiedniego zestawu z konwencjonalnej lodówki lub klimatyzatora. (To urządzenie powinno być zamontowane za pomocą "miękkiego" zawieszenia na uchwytach umieszczonych na ścianie w pomieszczeniu roboczym w dogodnym miejscu).
- Produkcja skraplacza. Będziesz potrzebował specjalnego zbiornika (najlepiej ze stali nierdzewnej) o pojemności około 100 litrów, w którym zamontowana jest cewka. (Jako cewkę można zastosować gotową rurkę miedzianą ze starej lodówki).
- Bezpośrednio przed wykonaniem pompy ciepła gotowy zbiornik jest wycinany wzdłuż osi podłużnej na dwie równe części. Po zainstalowaniu i zabezpieczeniu cewki w korpusie jednej z połówek, części zbiornika są spawane ze sobą, tworząc zamknięty pojemnik. (Podczas spawania produktów ze stali nierdzewnej konieczne jest stosowanie elektrod zaprojektowanych do pracy z tym metalem).
- Po zakończeniu montażu skraplacza należy wykonać następny obowiązkowy zespół pompy-parownika. Będziesz potrzebował plastikowej hermetycznej pojemności 70-80 litrów. W tym miejscu należy umieścić cewkę lampy? w. Na końcach tej rury konieczne jest przygotowanie linii gwintowanej, która zapewnia połączenie z cewką odpowiednich rur (jako te ostatnie można stosować zwykłe rury wodne). Po zamontowaniu parownik mocuje się również do ściany za pomocą wsporników o wymaganym rozmiarze.
Do końcowego montażu całego systemu, łącznie ze spawaniem rur miedzianych i wtryskiem nośnika ciepła (freonu) do zbiorników, zaleca się zaprosić specjalistę. Próba samodzielnego przeprowadzenia operacji ze sprzętem chłodniczym może zakończyć się niepowodzeniem, aż do urazu.
Po zakończeniu montażu głównej części systemu grzewczego przystępujemy do podłączenia urządzeń do pobierania i dystrybucji ciepła (wymiennik ciepła i akumulatory grzewcze).
Funkcje łączenia urządzeń zewnętrznych
Niuanse podłączania urządzeń do gromadzenia i dystrybucji ciepła:

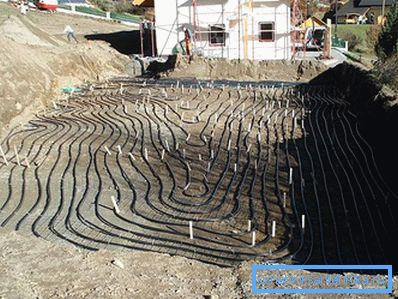

- Wymiennik ciepła w glebie jest pożądany do umieszczenia na słonecznej stronie placu budowy. Pozwala to na wykorzystanie energii słonecznej jako dodatkowego źródła ciepła.
- Czynnik chłodniczy znajdujący się w sprężarce należy zastąpić tak zwanym "roztworem" zawierającym freon i wodę. Zwiększa to wydajność systemu grzewczego.
- Zamiast konwencjonalnych grzejników do ogrzewania domu, zaleca się stosowanie urządzeń o niższej mocy, które nie są gorsze pod względem wydajności od tradycyjnych systemów (np. "Ciepła podłoga").
- Rury łączące powinny być ułożone tak, aby straty ciepła w tych obszarach były minimalne. W razie potrzeby możliwe będzie zapewnienie dodatkowej izolacji.
W upalne dni (przy efektywnej wentylacji w domu) pompa ciepła może być używana do pasywnej klimatyzacji.
Wszystkie subtelności procedur podłączania urządzeń zewnętrznych można znaleźć w poniższym filmie zamieszczonym w jednym z poniższych źródeł.
Wideo
Ten film szczegółowo opisuje funkcje pomp ciepła:
Ten film dotyczy niestandardowej pompy ciepła powietrze / woda do ogrzewania lub ciepłej wody:
