Jaka jest środkowa odległość w grzejnikach: wymiary urządzeń

23-04-2018
Ogrzewanie

Odległość między główkami grzejnika jest jedną z ważnych cech technicznych, od których zależą wymiary produktu. Wymiary wpływają na możliwość instalacji, zwłaszcza jeśli planowane jest umieszczenie baterii w niszy lub pod oknem. Prawidłowo wybrany rozmiar produktu nie będzie naruszał podstawowych norm operacyjnych, od których zależy normalny transfer ciepła.

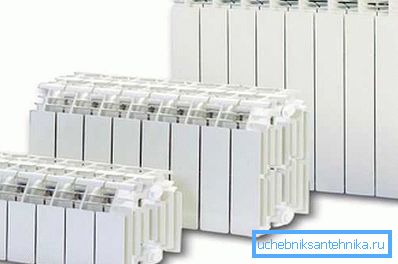

Grzejniki o różnych wysokościach

Ogólny przegląd typów grzejników i ich wymiary

Istnieje kilka głównych grup grzejników różniących się cechami konstrukcyjnymi:

  1. Przekrój.
  2. Panel stal i bimetale.
  3. Konwektor.
  4. Modele autorskie, wykonane na zamówienie, nie mające podobnych form, ale wykonujące swoje funkcje.

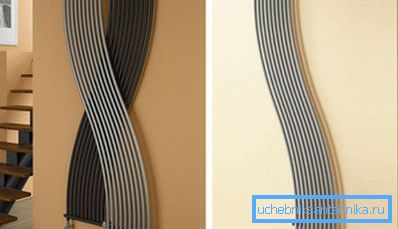

Na zdjęciu - oryginalny grzejnik

Zastosowany materiał i cechy konstrukcyjne urządzeń grzewczych określają:

  • odporność na uderzenia wodne;
  • korozja;
  • obrastanie i skalowanie;
  • intensywność przenikania ciepła i inne elementy sukcesu.

Jeśli chodzi o rozmiar, różnica wysokości między górnymi i dolnymi rozdzielaczami (odległość środka) wpływa na możliwość zainstalowania grzejnika. Najczęściej instaluje się je w nisze pod oknami, jeśli otwór w oknie jest wystarczająco duży, wtedy wysoka bateria po prostu nie pasuje.

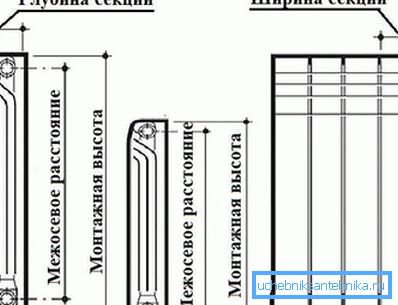

Schemat pokazuje odległość środka

Ten parametr jest szczególnie ważny w systemach z naturalnym obiegiem. Faktem jest, że ciśnienie w układzie powstaje z powodu różnicy wysokości pomiędzy doprowadzeniem wody do akumulatora i kotła, im więcej ta wartość, tym większe jest ciśnienie naturalne w rurach.

Zwróć uwagę! Na przykład centralna odległość grzejników 250 mm ma sens, aby wybrać tylko pod bardzo niskimi parapetami. W takim przypadku można zainstalować baterię nawet pod progiem o wysokości 50-60 cm.

Przykład baterii w pokoju z dużymi oknami.

Grzejniki panelowe są spawane z cewką chłodzącą pomiędzy dwoma żebrowanymi panelami z odstępem między nimi do 1 cm Taka powierzchnia zwiększa powierzchnię ogrzewanej powierzchni i jej transfer ciepła - promieniowanie plus konwekcję. Niska pojemność przyczynia się do szybkiego przenoszenia ciepła - wydajność osiąga 75%, ale również szybko schładza.

Brak produktów panelowych to:

  • w ich podatności na uderzenia hydrauliczne, co sprawia, że ​​nie nadają się do stosowania w systemach centralnego ogrzewania;
  • korodować z kwaśnej wody;
  • niemożliwe jest odprowadzanie wody przez długi czas z powodu tej samej korozji, ale już w kontakcie z tlenem.

Akumulatory sekcyjne są dobrą okazją do konstruktywnych zmian - zwiększenia / zmniejszenia liczby przekrojów na zmiany mocy lub naprawy. Urządzenia bimetaliczne zastąpiły tradycyjne kruche, ale wytrzymałe żeliwo o wysokiej bezwładności.

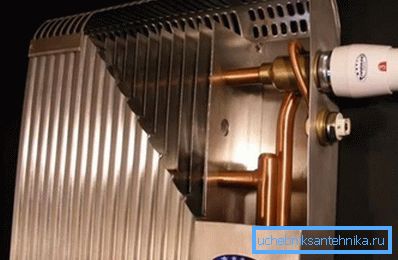

Na zdjęciu - urządzenie bimetallichesky grzejnik

W nich chłodziwo przechodzi przez stalowe rury z aluminiowymi żebrami o wysokiej przewodności cieplnej.

Bateria bimetalowa jest ucieleśnieniem dwóch zalet jednego produktu, a mianowicie:

  • stal wytrzymuje niestabilne ciśnienie i agresywne środowisko;
  • Aluminium reaguje natychmiast na zmiany temperatury.

Zwróć uwagę! Z tych niedociągnięć możemy tylko zwrócić uwagę na koszty. Cena bimetalicznego grzejnika może być 2-3 razy większa niż cena żeliwa lub stali.

Wybierając baterie bimetaliczne należy wziąć pod uwagę średnicę kanałów pionowych i poziomych, a nie tylko odległość środkową. Jeśli chodzi o wymiary, najpopularniejsze modele można uznać za modele z różnicą między otworami na sutki 500 mm (przy całkowitej wysokości grzejnika 570 mm).

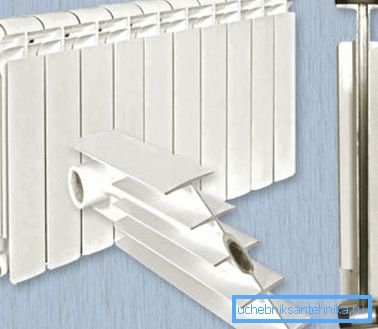

Zdjęcie pokazuje kanały poziome i pionowe, a jeśli jakość płynu chłodzącego jest zła, nie powinny być zbyt wąskie.

Ale w bateriach próżniowych koncepcja "odległości centrum" po prostu nie istnieje. Faktem jest, że używają one tylko 1 rurki przepływowej, przez którą cyrkuluje chłodziwo, a jednolite ogrzewanie powierzchni uzyskuje się przez odparowanie niskowrzącej cieczy.

Baterie tubularne - rejestry, doskonała przekrojowa kompaktowość i różnorodność form. Brak przecieków na złączach zapewniany jest przez zgrzewanie fragmentów, wytrzymują ciśnienie robocze do 15 atm., Ale cienkie ściany nie mają słabego uderzenia hydraulicznego. Rejestry można wykonać własnymi rękami, wybierając dowolny odstęp między rurami.

Przeczytaj więcej o wymiarach chłodnicy

W dokumentacji technicznej urządzeń grzewczych oprócz mocy cieplnej należy również podać wymiary oraz odległość środkową. W zależności od rodzaju i producenta wymiary grzałek mogą się różnić.

Promienniki bimetaliczne

Ze wszystkich rozmiarów baterii odległość między kolektorami może być uznana za decydującą - zależy od wielkości produktu. A jeśli długość urządzeń sekcyjnych może być zmieniana, wówczas wysokość może stać się przeszkodą. Ten parametr jest wskazywany przez liczbę po nazwie modelu, na przykład ALUX 200. Standardowa odległość między środkami dla grzejników aluminiowych wynosi 350 i 500 mm, ale liczba ta może wynosić od 200 do 800 mm.

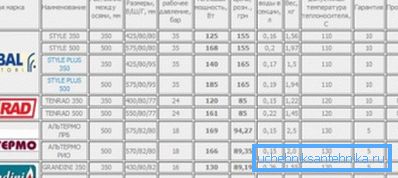

Charakterystyka urządzeń grzewczych popularnych producentów

Na przykład we włoskich modelach segmentowych ALUX 200 o tej samej wysokości 245 mm i głębokości 100 mm każda sekcja ma długość 80 mm i moc 92 W. Maksymalna długość to 1280 mm (16 sekcji) o mocy 1472 watów. Model ALUX 350 o wysokości 395 mm ma te same wymiary i liczbę sekcji, o mocy 138 W, ALUX 500 ma wysokość 545 mm z sekcją mocy 179 W.

Standardowy zakres rozmiarów baterii bimetalowych obejmuje odległości od środka od 200 do 500 mm. Ale wysokość urządzenia może się nieznacznie różnić w zależności od producenta. Na przykład, jeśli parametr ten ma wartość 500 mm, wysokość monarchy Rifar Monolit wynosi 577 mm, a w przypadku modelu Germanium Neo - 560 mm.

Grzejniki bimetaliczne o odległości centralnej 450 mm nie są dostępne. Dlatego konieczne jest, aby urządzenie grzewcze było jak najbliżej.

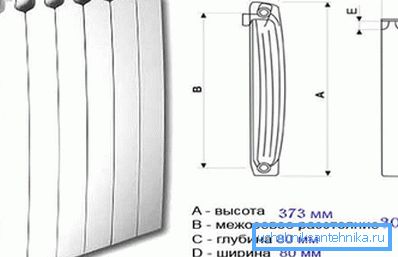

Podstawowe wymiary grzejnika bimetalowego

Zwróć uwagę! Jeśli wysokość rur nie odpowiada odległości środkowej, zawsze można je zmniejszyć lub rozcieńczyć. Ważne jest tylko, aby przejście było gładkie, a nie pod kątem 90 °.

Konstrukcja bimetalicznego grzejnika zapewnia oprócz dwóch poziomych rur również cieńsze pionowe rury stalowe, przez które krąży płyn chłodzący. Ale w niskich modelach mogą nie być. Na przykład, gdy wysokość urządzenia grzewczego wynosi około 20 cm, będzie również dobrze się nagrzewała z 2 poziomych rur.

W niskich grzejnikach nie ma potrzeby stosowania pionowych rur.

Grzejniki żeliwne

Takie modele są uważane za klasyki i były używane przez ponad 150 lat, oczywiście wygląd ulegał znacznym zmianom, ale sam pomysł pozostaje ten sam. Ten typ baterii wydał nawet osobny standard - GOST 8690-94.

Zgodnie z tym dokumentem zakres odległości pomiędzy otworami w brodawce wynosi od 300 do 800 mm, przy czym całkowita wysokość urządzenia wynosi od 400 do 900 mm.

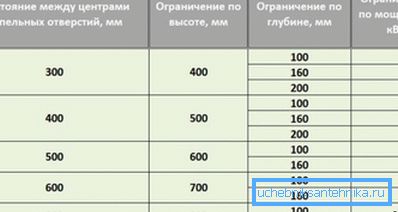

Wymiary żeliwnych urządzeń grzewczych

Jeśli chodzi o odmiany takich urządzeń grzewczych, produkowane są modele z 1, 2 i 3 kanałami, kształt samych sekcji również może się różnić. Aby nie mylić się przy wyborze baterii, wystarczy poznać cechy urządzenia do znakowania.

Zgodnie z GOST 8690-94, podczas znakowania takie parametry grzejnika są oznaczone jako:

  • jego głębokość;
  • odległość między centralnymi osiami otworów na sutki;
  • Ponieważ ciśnienie w układzie ogrzewania jest znaczące, maksymalne ciśnienie robocze jest również rejestrowane w oznakowaniu;

Zwróć uwagę! Żeliwo jest delikatnym materiałem, dlatego nie toleruje wstrząsów hydraulicznych. Jeśli takie zjawiska występują często w systemie grzewczym, lepiej jest odmówić baterii żeliwnych i wybrać stal lub analog bimetaliczny.

  • wskazuje liczbę sekcji, a także zastosowany standard.

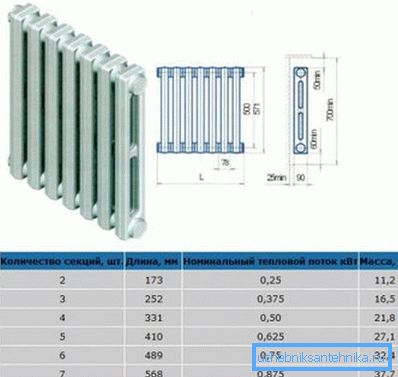

Charakterystyka klasycznej baterii żeliwnej

Jeśli chcesz wybrać odległość środka grzejnika 450, możesz wybrać baterię o najbliższej wartości tego parametru 400 mm i nieznacznie zmniejszyć rurę. Norma nie przewiduje zwolnienia urządzeń grzewczych z odległości 450 mm między otworami na brodawki.

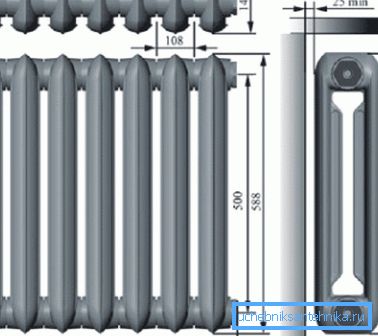

Pełnowymiarowa bateria żeliwna

Oznakowanie zwykle wskazuje pojemność cieplną jednej sekcji. Na przykład wpis MS-140M-500-0.9 oznacza, że ​​jedna sekcja jest w stanie wytworzyć 140 W ciepła, odległość środkowa wynosi 500 mm, ciśnienie robocze 9 atmosfer.

Grzejniki aluminiowe

Główną różnicą między grzejnikami aluminiowymi a bimetalicznymi jest to, że rury, rama, wzdłuż której przesuwa się płyn chłodzący, są wykonane ze stopu aluminium. W bimetalu są wykonane ze stali lub miedzi, a aluminium służy tylko do płetw.

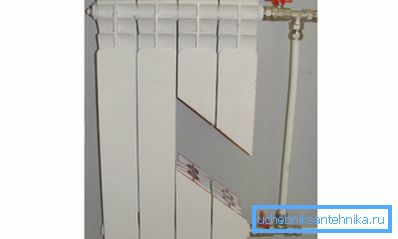

Aluminiowy grzejnik w wycięciu

Jeśli chodzi o zakres wielkości, minimalną wartość można uznać za 150 mm, a górny próg jest ograniczony do 800 mm między osiami otworów na smoczek.

Odpowiednio, zmiany rozmiaru i mocy baterii:

  • Wysokość dziecka 150 mm nadaje się do domów z dużymi oknami, nie zasłoni widoku z okna. Zestaw zawiera nogi, dzięki czemu nie trzeba go przymocowywać do ściany;
  • duże rozmiary 700-800 mm mają duży transfer ciepła dzięki rozwiniętej powierzchni grzejnika;
  • ale najbardziej biegnąca może być uznana za wielkość 400-500 mm między osiami otworów sutków. Są to baterie używane w większości mieszkań.

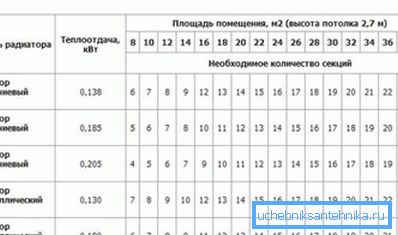

Charakterystyka popularnej baterii aluminiowej

Powinniśmy również zwrócić uwagę na grzejniki pionowe. Jeśli pod oknem, aby umieścić urządzenie grzewcze, nie jest zbyt wygodne, wówczas instrukcje dotyczące projektowania pomieszczenia umożliwiają umieszczenie pionowego grzejnika w narożniku. Jest dość mała na szerokość (dosłownie 5-7 sekcji), ale tutaj wysokość może osiągnąć 2 metry.

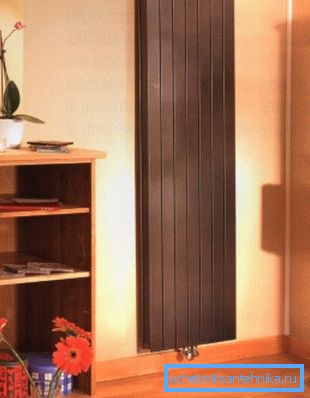

Przykład wysokiego grzejnika

W przypadku grzejników aluminiowych odległość środka wynosi od 1200 do 2000 mm. To prawda, że ​​wydajność takiej baterii jest nieco niższa w porównaniu z konwencjonalną, ponieważ jej część znajduje się w górnej części pomieszczenia, gdzie temperatura jest nieco wyższa niż temperatura podłogi.

Wymiary grzejników stalowych

Całkowite wymiary stalowych grzejników płytowych mieszczą się w zakresie 20-90 cm, a odległość osiowa jest mniejsza o 5-7 cm od wysokości. Wytwarzane są urządzenia o odległości międzyosiowej wynoszącej 450 mm, przy czym ta standardowa wielkość nie występuje w żeliwnych, bimetalicznych odpowiednikach.

Grzejniki stalowe mogą być również pionowe, maksymalna wysokość w tym przypadku może wynosić 2-3 metry. Ale częściej stosowane są modele konwencjonalne.

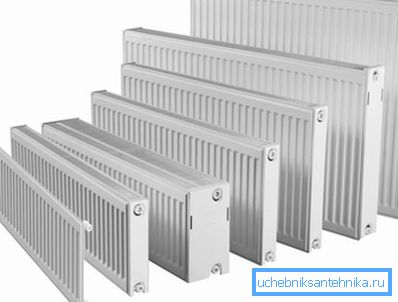

Wysokość i grubość stalowych baterii różnią się w szerokim zakresie.

Również rejestry wykonane są z rur stalowych (wynika to z łatwości spawania stali i jej wytrzymałości). Ale dla tego typu grzejników nie ma żadnych ograniczeń, a średnica jest wybierana na podstawie życzenia klienta, jak również przekazywania ciepła z grzejnika.

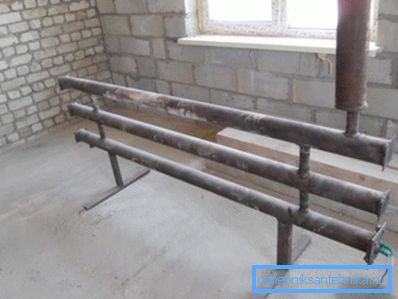

Domowy rejestr rur stalowych

Na końcu

Odległość centralna jest ważnym parametrem w każdym nowoczesnym grzejniku. Od tego rozmiaru zależy wysokość urządzenia, a więc możliwość zainstalowania go w niszy pod oknem. Zakres rozmiarów nowoczesnych grzejników pozwoli na ich instalację zarówno w zwykłym mieszkaniu, jak i pod dużym oknem.

Film wideo w tym artykule zawiera wiele przydatnych wskazówek dotyczących wyboru grzejnika do domu.
