Jaki jest schemat systemu ogrzewania: subtelności

W wielopiętrowych i jednokondygnacyjnych budynkach przemysłowych, przemysłowych, publicznych i mieszkalnych systemy grzewcze mogą się znacznie różnić pod względem ich dystrybucji i wydajności.

Tak więc takie systemy mogą być:

• otwarte i zamknięte;
• zależny i niezależny;
• jednorurowy i dwururowy.

Może to znacznie wpłynąć na końcowy wynik, gdy pomieszczenie jest ogrzewane. Zwrócimy teraz uwagę na takie różnice, ocenimy ich zalety i wady, a także pokażemy klip wideo na ten temat.

Otwórz

Zasada działania

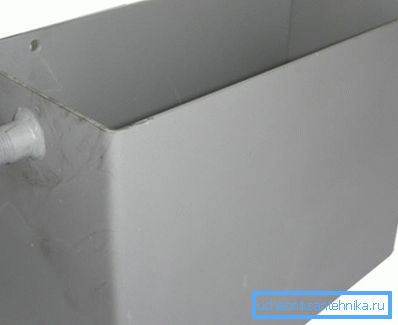

Uwaga Główną cechą odróżniającą systemu otwartego od zamkniętego jest zbiornik wyrównawczy typu otwartego, z którego wyparowuje woda. Ponadto takie kontury są niezależne.

Otwarte systemy grzewcze są niezależne, ponieważ chłodziwo krąży wokół obwodu w wyniku naturalnego ciśnienia, bez użycia pompy obiegowej. Zasadniczo w takich sytuacjach kotły na paliwo stałe, w tym generatory gazowe, a także piece i kominki z płaszczem wodnym (zbiorniki do podgrzewania wody) mogą być wykorzystywane jako grzejniki.

Według liczby obwodów schemat może być zarówno jednoprzewodowy, jak i dwururowy, ale konieczne jest obserwowanie nachylenia podczas instalowania 0,01% początkowego punktu doprowadzania chłodziwa. Ponieważ trudno jest wykonać takie obliczenia, można przystąpić do obliczeń nachylenia 8-10 mm na metr liniowy.

W celu normalnego działania takiego konturu zbiornik wyrównawczy musi znajdować się powyżej poziomej rury doprowadzającej chłodziwo, aby wytworzyć ciśnienie w filarze. Oznacza to, że gorąca woda z kotła podczas rozszerzania wchodzi do obwodu.

Ale gdy ciśnienie przekracza normę, jest po prostu wrzucane do zbiornika wyrównawczego, a gdy chłodziwo schładza się, w wyniku ciśnienia w kolumnie, powraca ono do obwodu. Takie pojemniki w domach prywatnych z reguły instaluje się na poddaszu.

Obieg wody w takich układach jest dość powolny, ale pozwala to na równomierne nagrzewanie rur, które w takich przypadkach powinny mieć co najmniej 40 mm średnicy. Z tego powodu takie kontury są najczęściej wykonane ze stali, chociaż mogą być również wykonane z polipropylenu.

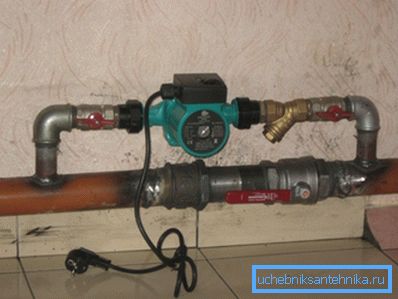

Jednak instrukcja nie przeszkadza w instalacji pompy pomocniczej w niezależnym systemie typu otwartego w celu zwiększenia wydajności. Jak widać na górnym zdjęciu, na rurze głównej pomiędzy skokiem pompy znajduje się zawór odcinający.

Jest on wyłączany, a woda zaczyna przesuwać się przez pompę cyrkulacyjną, a gdy dojdzie do wyłączenia światła awaryjnego, główna rura otwiera się, a suw wpasuje. Zwiększenie szybkości cyrkulacji chłodziwa znacząco wpływa na efektywność ogrzewania pomieszczeń.

Korzyści

• Główną zaletą systemu otwartego typu jednorurowego lub dwururkowego jest jego całkowita niezależność od nośników energii innych producentów. (Linie elektryczne, diesel lub generator elektryczny gaźnika).
• Montaż systemów otwartych nie wymaga specjalnej wiedzy, a także licencji lub dopuszczenia podczas instalacji i podłączenia kotła gazowego lub elektrycznego.
• Kotły na paliwa stałe lub piece, z reguły bezpretensjonalne w użyciu paliwa - Oprócz węgla i drewna opałowego może to być dowolny materiał organiczny w stanie suchym.

Wady

• Woda w naczyniu wyrównawczym może zamarznąć, dlatego należy ją ogrzać, ale należy dodać środek przeciw zamarzaniu, aby płyn nie zamarzał.
• Kiedy w tych miejscach tworzą się korki powietrza, rury ulegają korozji, ponieważ ciśnienie naturalne nie jest w stanie przepchnąć powietrza. Aby wyeliminować wtyczki, musisz pompować wodę do obwodu, aż całe powietrze się wydostanie.
• Niska wydajność.

Zamknięte

Zasada działania

Uwaga Zamknięte systemy grzewcze są zależne, więc cyrkulacja chłodziwa jest tutaj możliwa tylko za pomocą pompy cyrkulacyjnej, która zasilana jest energią elektryczną, dlatego zależy od zewnętrznego źródła energii (linii energetycznych, silnika wysokoprężnego lub generatora gaźnika).

Systemy zamkniętego typu w większości przypadków działają z kotłów grzewczych na gaz, energię elektryczną, olej napędowy i na paliwo stałe i są bezpośrednio zależne od energii elektrycznej. Pomimo jakiego rodzaju paliwa działa kocioł - pompa cyrkulacyjna działa wyłącznie za pomocą elektryczności.

Niemniej jednak, takie systemy zyskały powszechną aprobatę i popularność dzięki wysokiej wydajności i niezawodności, a także automatycznej metodzie sterowania - w sytuacjach awaryjnych na linii przesyłowej energii elektrycznej, generator diesla lub gaźnika może być źródłem energii elektrycznej.

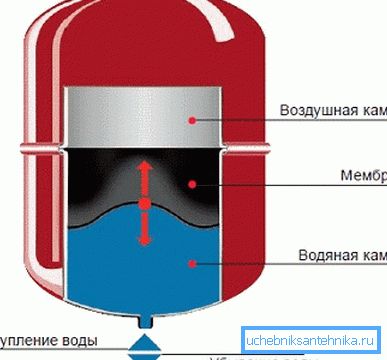

Taki system działa na zasadzie odpowietrzania lub automatycznej regulacji obsługiwanego ciśnienia za pomocą specjalnego, hermetycznie zamkniętego zbiornika ekspansyjnego. Ta pojemność składa się z dwóch sektorów, oddzielonych membraną z żaroodpornej gumy.

W jednym przedziale znajduje się powietrze lub azot (jeśli wtrysk został wykonany przez producenta), aw drugim przedziale, płyn chłodzący przepływa przez zawór bezpieczeństwa, jeśli jego ciśnienie przekracza określoną wartość progową. Gdy chłodziwo chłodzi się, ciśnienie w układzie spada, a gaz wyciska zgromadzoną tam ciecz ze zbiornika z powrotem do obwodu.

Korzyści

• Zbiornik wyrównawczy w takich systemach może być zainstalowany w dowolnym miejscu (powyżej, przy lub poniżej obiegu grzewczego) - w każdym przypadku pompa elektryczna jest odpowiedzialna za cyrkulację płynu.
• Nie ma potrzeby kontrolowania objętości płynu chłodzącego w systemie (automatycznie dostosowywany).
• Środek przeciw zamarzaniu może być użyty do odwrócenia możliwości rozmrażania systemu.
• Do ogrzewania obwodu można wykorzystać kotły zapasowe, na przykład, oprócz głównego kotła gazowego do zainstalowania innego paliwa stałego lub jednostki elektrycznej. Ponadto wszystkie te grzejniki mogą pracować razem jako grupa.
• Wszystkie parametry systemu są automatycznie dostosowywane, dlatego można pozostawić je bez nadzoru przez długi czas, ustawiając odpowiedni tryb.

Wady

• Takie systemy mają wyższy koszt instalacji i wyposażenia.
• Uzależnienie od energii elektrycznej.

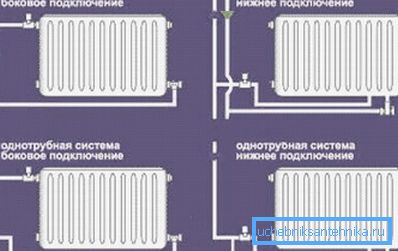

Podwójny obwód

Dwuprzewodowe schematy instalacji grzewczych w tej chwili można nazwać najbardziej powszechnymi w sektorze prywatnym, ponieważ pozwalają na utrzymanie jednolitej temperatury grzejników w całym domu. Regulacja każdego pojedynczego urządzenia odbywa się za pomocą termostatu lub tradycyjnego zaworu, co zmniejsza przepływ płynu chłodzącego do akumulatora.

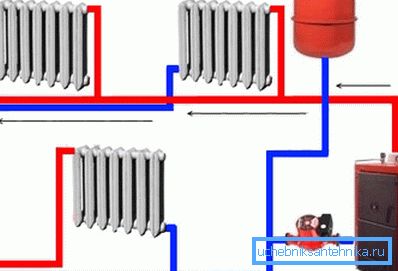

Istota pracy dwururowego obiegu grzewczego jest następująca:

• nośnik ciepła z grzejnika wchodzi do rury zasilającej;
• gdzie na przemian jest rozprowadzany na grzejnikach;
• i po przejściu płynu przez sekcje urządzenia, wchodzi on już do rury powrotnej, przez którą jest kierowany z powrotem do kotła.

Zbiornik wyrównawczy w takich przypadkach może być otwarty lub zamknięty - wszystko zależy od rodzaju systemu.

Ogromną zaletą systemu dwururowego jest to, że chłodziwo praktycznie nie jest chłodzone przez cały czas przepływu. Oznacza to, że jego temperatura pozostaje taka sama na całej długości rury, ponieważ ochłodzona ciecz wchodzi do zupełnie innej rury.

Posuw jest obramowany na ostatnim grzejniku, gdzie może się przełączać, aby powrócić przez tę samą rurę lub przez akumulator, co praktycznie nie ma żadnej różnicy - zależy to tylko od łatwości instalacji.

Obwód jednoprzewodowy

Jednorurowe instalacje systemów grzewczych są mniej wydajne, ale są znacznie tańsze. W związku z tym często można je znaleźć w wysokich budynkach z czasów radzieckich.

W tym przypadku przepływ chłodziwa można tutaj przeprowadzić zarówno od dołu, jak iz góry, na przykład, prawie wszystkie domy Chruszczowa (największa liczba budynków okresu sowieckiego) mają górny przepływ, ale w breżniewowce często można napotkać przepływ chłodziwa w górę. Często zdarza się, że w domach wyposażonych w niższą podaż występują problemy z ogrzewaniem.

Istota systemu jednorurowego jest bardzo prosta i polega na tym, że z elektrociepłowni zasilana jest centralna kotłownia, punkt dystrybucji ciepła (TP) lub gorącego płynu chłodzącego z kotła, który jest naprzemiennie doprowadzany do grzejników.

Dopiero po przejściu przez sekcje schłodzona ciecz nie jest odprowadzana do rurki powrotnej, ale dostaje się tam, skąd przyszła. Okazuje się, że im dalej grzejnik znajduje się od początku dostawy zgodnie z jego numerem seryjnym, tym chłodniej będzie chłodziwo.

Idealny do systemu z jedną pętlą, to trzy lub cztery grzejniki na rurę - przy większej utracie ciepła stają się namacalne. Aby zmniejszyć utratę energii cieplnej, przed grzejnikiem zamontowano obejście - mostek rurowy, przez który zwracana jest część gorącego płynu, bez dostania się do sekcji baterii. Jest to możliwe ze względu na różnicę przekroju (by-pass jest cieńszy niż główny).

Wniosek

Możesz (jeśli masz pewne umiejętności) zebrać własnymi rękami dowolny z powyższych schematów ogrzewania. Najważniejsze jest prawidłowe obliczenie mocy kotła i urządzeń grzewczych w stosunku do całkowitej powierzchni ogrzewanej.
