Jaki może być schemat ogrzewania w prywatnym domu: przegląd

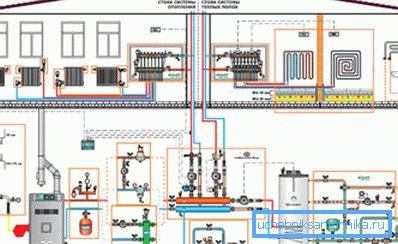

Podczas aranżacji systemu ogrzewania prywatnego domu bardzo ważne jest wybranie i sporządzenie poprawnego schematu podłączenia wszystkich elementów grzewczych. Tylko w ten sposób można osiągnąć największą wydajność i oszczędność w procesie jego działania.
W tym artykule rozważymy wszystkie możliwe opcje wykonania takiego zadania.
Terminologia
Systemy ogrzewania w prywatnym domu używają pewnych pojęć, które mogą być nieznane szerokiemu gronu zwykłych ludzi, przeanalizujmy je:
| Termin | Wyjaśnienie |

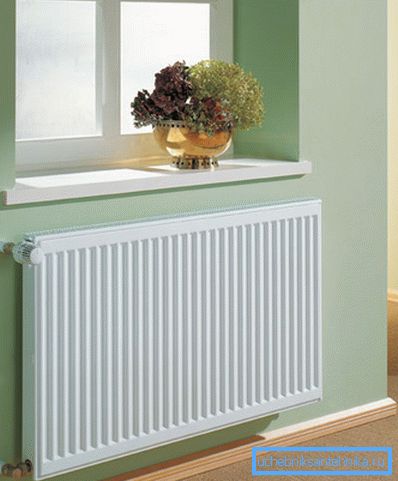

| Urządzenie podgrzewające wodę | Sprzęt nagrzewany przez kontakt z czynnikiem chłodzącym, sam rozprzestrzenia ciepło w całym pomieszczeniu. Mogą to być baterie, grzejniki, konwektory, podgrzewane podłogi i inne podobne urządzenia. |
| Nośnik ciepła | Płyn przemieszczający się przez rury grzewcze. Nagrzewa się w kotle i przenosi ciepło do grzejników. Zwykle rolę tę pełni woda, którą można modyfikować za pomocą różnych specjalnych dodatków. |
| Obieg grzewczy | Zamknięta konstrukcja przesuwająca podgrzaną i schłodzoną wodę. Składa się z grzejników, rurociągów, dźwigów i innych równie ważnych elementów. |
| Bezpośredni ruch | Przekrój konturu transportującego nagrzany płyn chłodzący do chłodnicy. |
| Reverse | Przekrój konturu transportującego schłodzony płyn chłodzący po wyjściu z chłodnicy. |

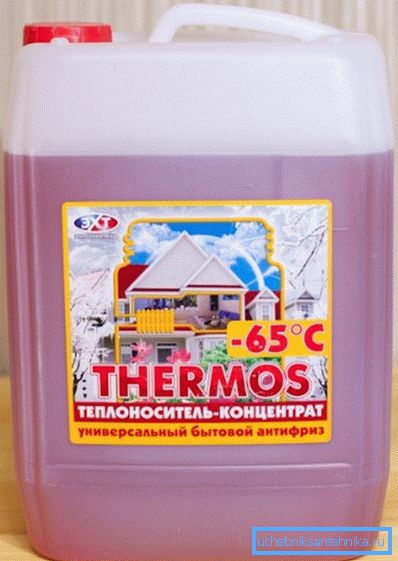

Wskazówka: w regionach o silnych zimach zaleca się stosowanie wody jako chłodziwa w połączeniu z glikolem etylenowym. Taki środek przeciw zamarzaniu nie zamarza nawet w najbardziej krytycznych warunkach, gdy system jest całkowicie wyłączony.
Możliwe metody przenoszenia chłodziwa
Kiedy zostanie opracowany schemat ogrzewania prywatnego domu własnymi rękami, pierwszą rzeczą do rozważenia jest organizacja ruchu chłodziwa wzdłuż konturu:
| Cyrkulacja | Opis |
| Naturalny | Taki system działa poprzez wypełnianie praw fizycznych. Ogrzana ciecz ma niższą gęstość i jest przemieszczana w górę wzdłuż pionu, skąd kontur, wyposażony w nachylenie od trzech do pięciu stopni, rozprzestrzenia się na całe ciało. Ochłodzona woda, już po suwie powrotnym, ma taki sam kąt nachylenia, wraca do kotła. Charakterystyczne cechy:
|

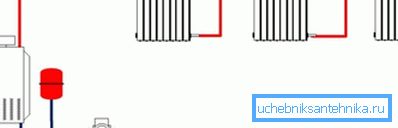

| Wymuszone | W tym przypadku pompa cyrkulacyjna jest dodatkowo połączona z układem, a zatem ruch chłodziwa następuje z powodu różnicy ciśnień wytworzonej pomiędzy skokiem do przodu i do tyłu. Charakterystyczne cechy:
|
Schematy zgodnie ze stosowanym okablowaniem rur
Ponadto, przy tworzeniu schematu ogrzewania prywatnego domu własnymi rękami, należy wybrać metodę podłączenia baterii do pionu:

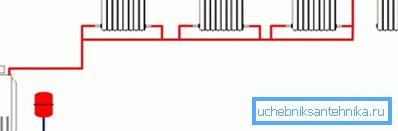

Pojedyncza rura
W tym przykładzie wykonania podgrzana ciecz przemieszcza się cały czas wzdłuż tej samej rury, konsekwentnie oddając ciepło do grzejników napotkanych po drodze.
Zaletą jest niska cena sprzedaży, ale wymierne wady sprawiają, że myślisz o jego racjonalności:
- Nierówny rozkład ciepła. Im dalej od kotła, tym chłodniejsza bateria.
Wskazówka: stosowanie systemów jednorurowych jest odpowiednie tylko dla małych pomieszczeń, w których straty ciepła będą mniej zauważalne.
- Trudność w dopasowaniu poszczególnych grzejników. Zmiany wprowadzone w pracy jednego będą miały wpływ na wszystkie urządzenia w spójnym łańcuchu.
- Niemożność przeprowadzenia naprawy lub wymiany bez zatrzymywania i zamykania całego systemu.

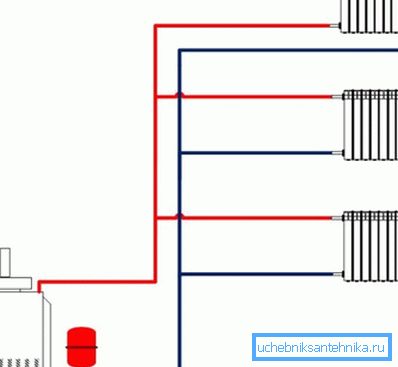

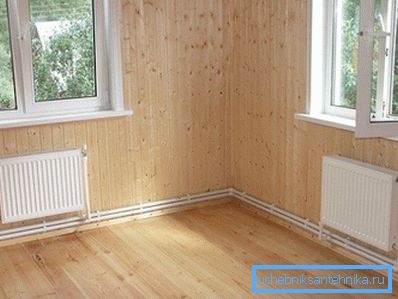

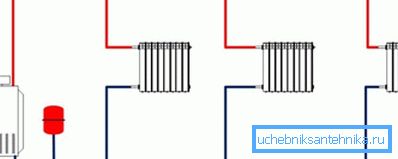

Podwójna rurka
Tutaj, do każdego grzejnika, podgrzany płyn jest podawany przez jedną rurę, a już ochłodzony jest usuwany przez inny. Projekt może mieć okablowanie pionowe i poziome.
Oczywiście taki wybór będzie kosztował więcej, ale zapewnia jednocześnie kilka niezaprzeczalnych zalet:
- Równomierny rozkład ciepła, który znacznie poprawia mikroklimat w domu i zwiększa wydajność systemu.
- Możliwość regulacji dowolnego z grzejników bez konsekwencji dla reszty.
Na całym świecie od dawna aktywnie wykorzystywane jest właśnie takie równoległe połączenie grzejników nie tylko w domach prywatnych, ale także w wielopiętrowych budynkach wielopiętrowych. Do tej pory tę innowację można zwykle znaleźć tylko w nowych budynkach lub wiejskich domkach.

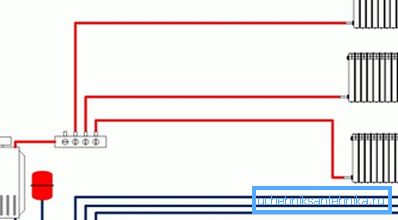

Ray
Takie połączenie jest również nazywane kolektorem, ponieważ zakłada obecność rozdzielacza, z którego rura zasilająca i powrotna dla każdej baterii jest już dostarczana osobno.
Zanim stworzysz taki układ, powinieneś dokładnie rozważyć swoje możliwości finansowe, ponieważ będzie on droższy niż nawet dwururowy, ale zapewni ci naprawdę wyjątkowe możliwości:
- Pełna regulacja wydajności autonomicznej każdego grzejnika z kolektora.
- Napraw lub wymień baterie bez wyłączania całego systemu grzewczego.
- Możliwość instalowania dodatkowych urządzeń w dowolnym obwodzie.
Instrukcja montażu okablowania radialnego jest bardzo skomplikowana, co powoduje, że wymagane jest wezwanie wykwalifikowanych specjalistów.

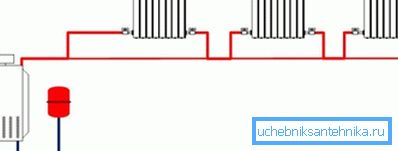

Leningradka
Ta oryginalna metoda pozwala poprawić jednociągowy schemat podłączenia systemu grzewczego, umożliwiając mu niezależną regulację grzejników.
W tym celu:
- Dla każdej baterii zamontowane są zawory, które umożliwiają kontrolę przepływu chłodziwa przez niego.
- Instalowane są obejścia, które są rurami obejściowymi o mniejszym rozmiarze. Umożliwi to cyrkulację wody wokół całego obwodu, nawet przy całkowicie zamkniętych zaworach na oddzielnym grzejniku.
Warto zauważyć, że opisane manipulacje można przeprowadzić zarówno w początkowej fazie aranżacji ogrzewania w domu, co pozwoli zarówno zaoszczędzić pieniądze i rozszerzyć funkcjonalność konstrukcji, jak i już zainstalowanego okablowania.
Wniosek
Jeśli zdecydujesz się na ogrzewanie prywatnego domu własnymi rękami, zacznij od wybrania najbardziej odpowiedniego schematu okablowania dla twojego przypadku. Pierwszym krokiem jest określenie rodzaju obiegu chłodziwa w rurociągu, a następnie z możliwością dystrybucji zużytych rur. Powyżej staraliśmy się zapoznać z zasadami pracy i mocnymi stronami najpopularniejszych.
W załączonym filmie można znaleźć dodatkowe materiały związane z tematem. Właściwy schemat jest gwarancją wysokiej jakości ogrzewania.
