Jaki powinien być schemat podłączenia ogrzewania w prywatnym

Łącząc ogrzewanie w prywatnym domu, wszystkie prace są zwykle wykonywane niezależnie. Jednocześnie istnieje kilka opcji schematów połączeń, z których każdy ma swoje mocne i słabe strony. Przed przystąpieniem do części praktycznej, nie będzie zbyteczne zapoznanie się z teorią - istniejące metody łączenia i ich krótki opis.

Ogrzewanie prywatnego domu

System zależny lub niezależny

Niezależny system łączenia ogrzewania prywatnego domu zapewnia maksymalną autonomię. Jeśli w mieszkaniu w mieście grzejniki są już gorące, to w prywatnym domu będzie potrzebny kocioł do podgrzewania, co nie ma najlepszego wpływu na koszt.

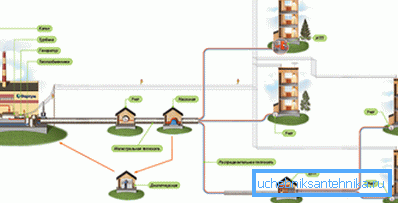

Schematycznie pokazuje ścieżkę ciepła z CHP do konsumenta.

W tym samym czasie niezależna wersja ma następujące zalety:

  • jego praca może być regulowana w szerokim zakresie, ponieważ wszystkie kotły są wyposażone w termostaty;
  • Ogrzewanie domu staje się całkowicie niezależne od stanu instalacji grzewczej, biorąc pod uwagę pogorszenie warunków mieszkaniowych i funduszy użyteczności publicznej, jest to szczególnie ważne;
  • może kontrolować skład płynu chłodzącego, Pozwala to wydłużyć żywotność rur i grzejników.

Jeśli chodzi o niedociągnięcia, można zauważyć wzrost kosztów w porównaniu do analogu zależnego i zwiększoną złożoność instalacji. W przypadku opcji zależnej cała praca sprowadza się do układania rur w mieszkaniu, instalowania grzejników i wpadania do pionu, ale niezależny obieg grzewczy dodatkowo wymaga instalacji kotła, pompy cyrkulacyjnej, termostatów itp.

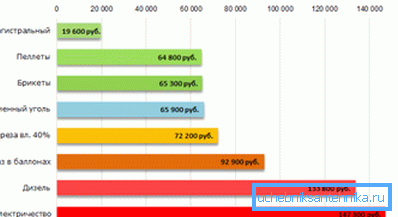

Porównanie kosztów autonomicznego ogrzewania przy użyciu różnych rodzajów paliwa

Zwróć uwagę! Całkowicie niezależny można nazwać tylko wersją z kotłem na paliwo stałe i naturalnym obiegiem. W takim przypadku praca nie będzie potrzebować elektryczności ani gazu, tylko drewno opałowe, pellet lub jakikolwiek inny rodzaj paliwa.

Który schemat lepiej wybrać

Projektując system ogrzewania prywatnego domu, musisz zdecydować o:

  • rodzaj cyrkulacji (mogą być stosowane układy z przepływem własnym lub po prostu można zainstalować pompę cyrkulacyjną);
  • metoda okablowania (stosowany będzie jeden lub dwa systemy rur).

Porównanie systemów grzewczych z obiegiem wymuszonym i grawitacyjnym

Z nazwy wynika, że ​​w systemie z własnym przepływem cyrkulacja odbywa się bez pomocy pompy. Jego ruch odbywa się ze względu na nachylenie rur zasilających i powrotnych.

Ruch chłodziwa jest następujący:

  • kocioł podgrzewa wodę, rozszerza się i część jest ściskana wzdłuż pionu;
  • następnie, ze względu na podziałkę rur, płyn chłodzący przesuwa się do chłodnicy, podgrzewa ją i jest odprowadzany z powrotem do kotła.

Schemat podłączenia instalacji grzewczej z obiegiem naturalnym wymaga:

  • ścisłe przestrzeganie nachyleń, wystarczy zapewnić różnicę rzędu 3-5 mm na 1 m długości;
  • Zastosowanie dużych średnic rur powoduje, że system jest znacznie bardziej bezwładny niż na przykład scentralizowany odpowiednik.

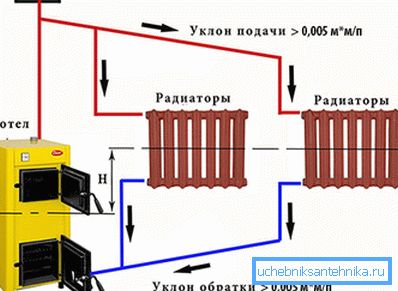

Obieg wody w systemie z naturalnym obiegiem

Zwróć uwagę! Jeśli porównamy ilość chłodziwa w układzie grzewczym z pompą i przepływem grawitacyjnym, okazuje się, że w pierwszym przypadku jego ilość jest 2,5-3,5 razy większa (ze względu na większą średnicę rurociągu).

Zastosowanie pompy cyrkulacyjnej pozwala na:

  • zapewnić stałe ciśnienie w układzie i zapewnić stabilną cyrkulację płynu chłodzącego;
  • użyj rur o mniejszej średnicy, co zmniejszy wymaganą ilość płynu chłodzącego.

W przypadku domu prywatnego istnieje również możliwość podłączenia obiegu grzewczego wody - w normalnym trybie pompa cyrkuluje chłodziwo, a po wyłączeniu prądu praca będzie zapewniona przez nachylenie rur. Dzięki tej metodzie organizowania systemu grzewczego, boczne cięcia przed kotłem i na nim zainstalowana jest pompa. Za pomocą 2 zaworów można je wyłączyć w dowolnym momencie.

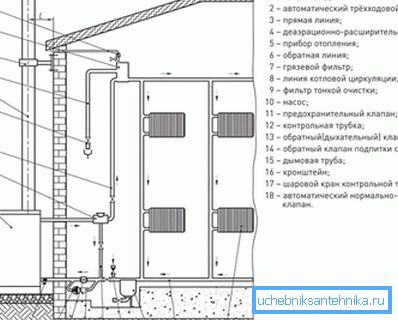

Obieg płynu chłodzącego nie zostanie przerwany przez przerwę w dostawie prądu

Popularne schematy

Aby zorganizować ogrzewanie w domu na kilka sposobów:

  • jedna wersja rurowa - cena w tym przypadku jest minimalna, ale pod względem wydajności nie jest to najlepszy wybór. Wszystkie grzejniki są połączone szeregowo, tzn. Chłodziwo do ostatniej baterii w pierścieniu jest dość chłodne. Ta opcja może być rozważana przy ogrzewaniu małego prywatnego domu;

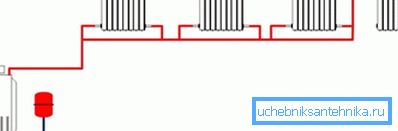

Wszystkie baterie są połączone szeregowo z jedną rurą.
  • dwuprzewodowa - przepływ i rozładowanie są oddzielone, to znaczy chłodzony płyn chłodzący nie jest mieszany z wsadem z kotła;

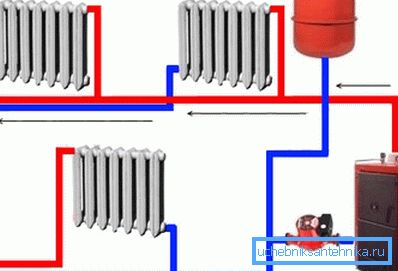

Przykład 2-rurowego systemu grzewczego
  • za pomocą kolektora - połączenie ogrzewania zapewnia indywidualne doprowadzenie i usunięcie chłodziwa dla każdego grzejnika.

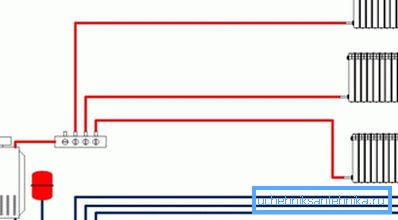

Za pomocą kolektora można zastosować chłodziwo oddzielnie do każdego grzejnika

Zwróć uwagę! Podczas korzystania z kolektora grzewczego wzrastają koszty materiałów, ponieważ zapotrzebowanie na rury jest maksymalne. Ale możliwe jest regulowanie temperatury w domu w szerokim zakresie.

Ponadto system ogrzewania można podłączyć w układzie pionowym lub poziomym:

  • przy pionowym okablowaniu, zasilanie jest zorganizowane wzdłuż kilku pionów, na każdym piętrze lub kilka grzejników jest podłączonych do pionu;

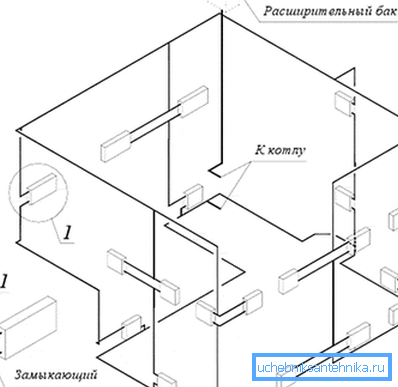

Przykład okablowania pionowego pojedynczej rury
  • w przypadku poziomego rozkładu pion jest tylko 1. Poziome rury o małej średnicy są układane wzdłuż obwodu każdej podłogi.

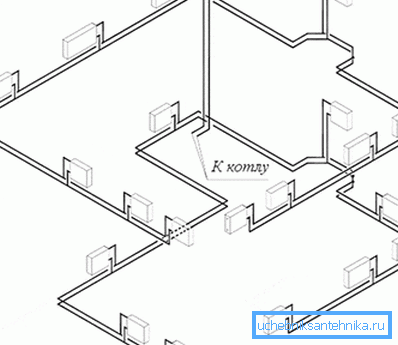

Okablowanie poziome

Możliwe jest klasyfikowanie systemów grzewczych w kierunku ruchu chłodziwa:

  • ślepy zaułek - tak zwane systemy, w których płyn chłodzący po przejściu przez akumulator zaczyna poruszać się w innym kierunku;
  • przejście - woda porusza się w tym samym kierunku co przed baterią.

Jeśli cała praca jest wykonywana własnymi rękami, to aby ułatwić uruchomienie systemu ogrzewania, lepiej zatrzymać się przy opcji z górnym napełnieniem. W takim przypadku rura zasilająca będzie musiała sprowadzić na strych. Utrudni to nieco konserwację, ale ryzyko związane z ruchem lotniczym jest minimalne.

O wydajności

Instrukcja instalacji ogrzewania w prywatnym domu zawiera kilka punktów:

  • instalacja i podłączenie kotła;
  • instalacja pionów;
  • układ podłogi;
  • instalacja i podłączenie grzejników;
  • test szczelności

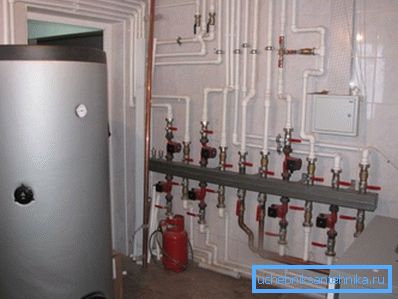

W fotografii - prace instalacyjne dobiegają końca

Spośród wymienionych osobno należy rozróżnić instalację i podłączenie grzejników. Jeśli nie są przestrzegane zasady instalacji grzejnika lub opcja podłączenia nie jest wybrana, efektywność ogrzewania może zostać znacznie zmniejszona.

Możliwe opcje podłączenia grzejników:

  • dno - jest uważane za najmniej skuteczne, w którym to przypadku rury zasilające i tłoczące są podłączone do chłodnicy na dole, istnieje duże ryzyko, że drugi koniec baterii po prostu się nie nagrzewa;
  • jednostronne - gorąca woda jest dostarczana z górnej części, a chłodziwo jest odprowadzane z tej samej strony, ale od dołu;
  • siodło - rura zasilająca jest podłączona do dolnej części baterii, a woda jest odprowadzana z drugiej strony grzejnika;
  • przekątna pod względem wydajności jest uważana za optymalną.

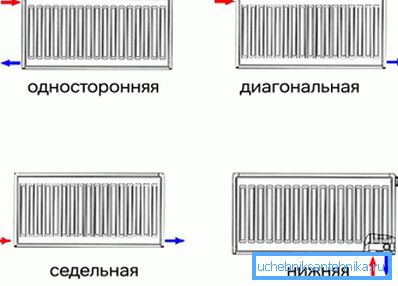

Opcje podłączenia grzejnika

Podsumowując

W przypadku małego prywatnego domu optymalny schemat można uznać za połączony system jednorurowy. Oznacza to, że w warunkach siły wyższej praca nie zatrzymuje się z powodu naturalnego obiegu. Informacje o innych schematach grzewczych będą przydatne, jeśli potrzebujesz ogrzać duży obszar.Informacje o innych opcjach ogrzewania będą przydatne, jeśli potrzebujesz ogrzać duży obszar.

Film koncentruje się na poziomym jednorurowym systemie grzewczym.
