Jakie są sposoby wiązania grzejników

Jednym z etapów projektowania systemu ogrzewania jest sposób podłączenia do niego akumulatorów lub ich wiązania. W ten sposób można zwiększyć efektywność pracy i uprościć działanie grzejników. Na przykład wiązanie grzejników z polipropylenem umożliwia regulację ich wymiany ciepła, aw przypadku awarii, prac naprawczych lub konserwacyjnych można je szybko odłączyć od rurociągu.

Na co zwrócić uwagę

Zalecamy wcześniejsze określenie typów rejestrów, a także ich konfiguracji, w celu stworzenia systemu ogrzewania zgodnie z opracowanym projektem.

Oprócz nich powinien on zawierać:

• kocioł;
• rurociągi;
• zawory odcinające i sterujące;
• pompa (w razie potrzeby).

Proces instalacji urządzeń grzewczych nie jest szczególnie trudny:

• z góry wybrać miejsce dla urządzeń grzewczych zgodnie z projektem;
• doprowadzić ich do rurociągu lub rurociągów;
• Podłącz baterię i rury bagażowe własnymi rękami.

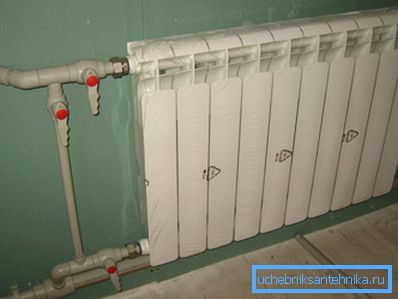

Połączenie rur polipropylenowych

Poniżej rozważymy proces podłączenia grzejników do systemu grzewczego, gdzie stosowane są rury PP, których cena jest dziś jedną z najniższych.

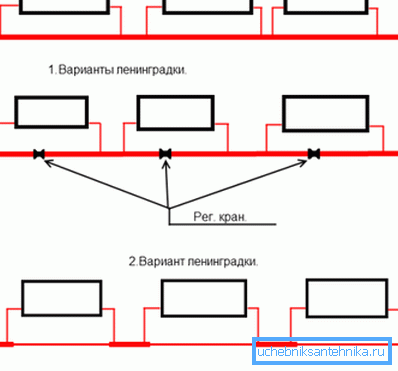

Obecnie są dwa sposoby:

Oba systemy składają się z następujących elementów:

• grzejniki z zaworem odpowietrzającym u góry i wtyczką u dołu. W dolnym trybie połączenia ten ostatni jest zainstalowany na górze;
• korek upływu chłodnicy;
• termostat i zawór dla systemu 2-rurowego;
• cholewka;
• zawór odcinający;
• nakrętki zabezpieczające, z którymi łącznik i rejestry są zamocowane;

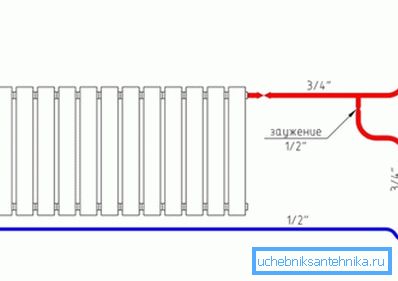

• obejście dla systemu 2-rurowego;
• rurociągi z polipropylenu, polietylenu, metaloplastiku lub metalu.

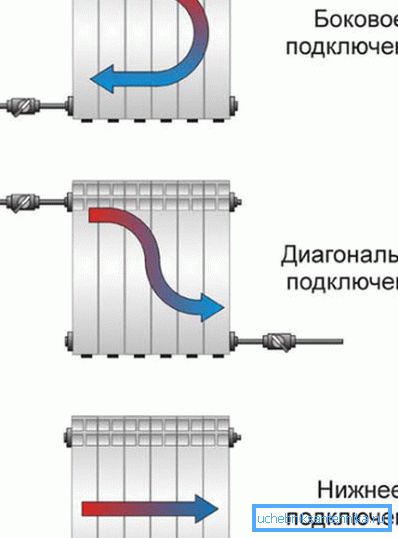

Sposoby łączenia grzejników

Istnieją 3 główne typy połączeń:

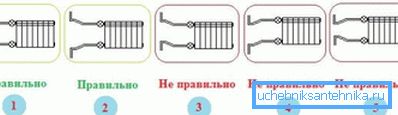

1. Strona jednostronna jest uważana za najbardziej akceptowalną. Przepływ odbywa się w górnej rurze, a powrót jest podłączony do dna. Metoda ta jest w stanie zapewnić maksymalny transfer ciepła, który zapewnia największą wydajność.

Wskazówka: nie podłączaj dolnego źródła zasilania, w tym przypadku utrata mocy systemu wyniesie około 8%.

1. Przekątna jest czasami używana w akumulatorach o wystarczająco dużej długości. W tym przypadku nagrzewanie zachodzi jednolicie we wszystkich sekcjach urządzenia, bez tworzenia różnic temperatur, co wpływa na ich efektywność. Zasilanie jest podłączone do górnego ogranicznika po jednej stronie produktu, a powrót do niższego z drugiej.

Wskazówka: nie dolewaj gorącego płynu chłodzącego poniżej, w tym przypadku system grzewczy straci do 10% mocy.

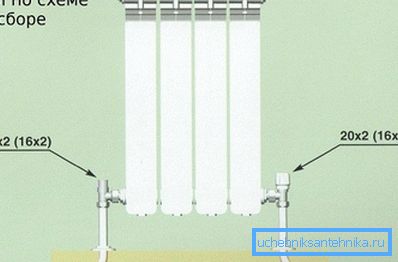

1. Dno zaleca się stosować tylko podczas montażu rur w podłodze. W tym przypadku utrata mocy będzie również wynosić do 10%.

Wskazówka: zainstalować grzejniki pod oknami, a nie po ich bokach. Prawidłowo obserwuj odległość od ściany i parapetu wysokości i wcięcia.

Rodzaje grzejników

Podczas instalowania nowego systemu ogrzewania zaleca się stosowanie nowych urządzeń grzewczych. Dzisiejszy rynek może oferować kilka wariantów rejestrów wykonanych z aluminium, żeliwa, stali lub z wykorzystaniem kombinacji metali.

Wystarczy wybrać odpowiedni model, który może być:

1. Stalowy stały i cienki panel, do którego podłączenie jest możliwe tylko od dołu lub z boku.
2. Przekrój lekkiego aluminium lub bimetalu. Takie baterie są połączone na wszystkie trzy sposoby, dla których rury polipropylenowe są idealne.

Zalecamy wymianę ciężkich baterii żeliwnych na baterie bimetaliczne w centralnie ogrzewanych mieszkaniach. Mają one duży transfer ciepła i lepiej przenoszą alkalia, które dodaje się do chłodziwa. Grzejniki aluminiowe lub stalowe najlepiej nadają się do niezależnego ogrzewania w mieszkaniu i domu prywatnym, ponieważ ciśnienie w takich systemach jest niskie.

Wniosek

W tym artykule postawiliśmy zadanie, aby opowiedzieć o sposobach wiązania lub łączenia różnych typów grzejników z systemem centralnego i autonomicznego ogrzewania. Spośród trzech dostępnych metod - niższej, przekątnej i bocznej, ta ostatnia jest uważana za najbardziej optymalną.

Dzięki niemu można zwiększyć efektywność ogrzewania do 8%, w pozostałej części spada o około 10%. Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
