Jakie są systemy grzewcze: woda, powietrze, ciepła podłoga i
Jakie są systemy grzewcze i na jakiej podstawie są one klasyfikowane? Musimy zapoznać się zarówno ze sprawdzonymi długoterminowymi planami operacyjnymi stosowanymi w budynkach prywatnych i mieszkalnych, jak i stosunkowo nowymi rozwiązaniami, które dopiero zaczynają zdobywać popularność. Więc zaczynajmy.

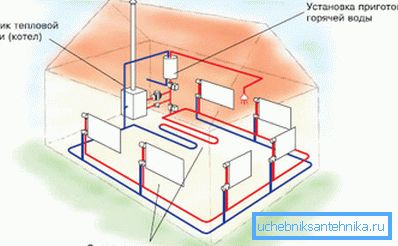

Ogrzewanie wody
Tego rodzaju systemy grzewcze mają wspólną cechę: płyn grzewczy służy do transportu ciepła ze źródła ciepła do grzejników.
Uwaga: w przeciwieństwie do nazwy woda nie zawsze pełni tę rolę. Stosuje się także roztwory soli, glikol etylenowy i propylenowy, zużyty olej silnikowy. Porównują się one korzystnie z wodą o znacznie niższej temperaturze krzepnięcia, co pozwala uniknąć obawy przed odmrożeniem rur i akumulatorów.
Z kolei podgrzewanie wody może być klasyfikowane według długiej serii znaków.
Źródło ciepła
W tej roli może być:
- Kotłownia lub CHP. Chłodziwo transportowane jest do domu wzdłuż dwóch linii termicznie izolowanej trasy (dostawa i powrót); Przy wejściu do domu zamontowany jest zespół windy, stabilizujący parametry temperaturowe ogrzewania w związku z zaangażowaniem części chłodziwa w recyrkulację. Główną wadą systemu są duże straty ciepła podczas transportu.
Zwróć uwagę! Straty te są ponoszone przez użytkownika końcowego. Dlatego jest wielu, którzy chcą przejść z centralnego ogrzewania na autonomiczne rodzaje ogrzewania.

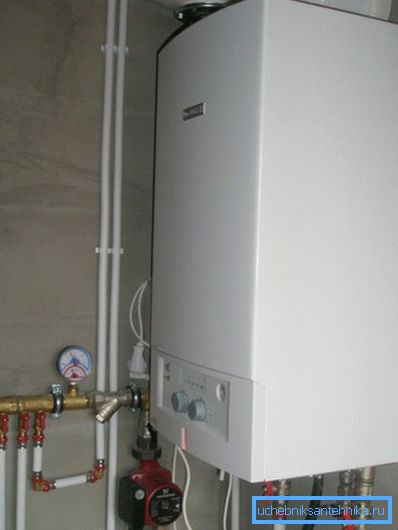

- Główny gaz. Kocioł gazowy zapewnia minimalne koszty ogrzewania (około 70 kopiejek za kilowatogodzinę ciepła). Obecnie i w niedalekiej przyszłości jest to najbardziej opłacalne rozwiązanie. Gaz w butlach gazowych i zbiornikach gazu jest znacznie droższy - od 1,8 do 2,8 rubla / kW * h.
- Drewno opałowe, węgiel. Koszty są nieco wyższe (1,1 - 1,4 rubla / kW * H). Główną wadą jest mała autonomia kotłów: wymagają one okresowego ładowania paliwa i usuwania popiołu.
- Kocioł na paliwo stałe, wręcz przeciwnie, nie wymaga uwagi właściciela przez kilka tygodni. Wady obejmują potrzebę przechowywania dużej ilości paliwa, zapachu, wysokiego poziomu hałasu podczas pracy palnika słonecznego i wysokich kosztów ciepła (3,2 rubla / kW * h).
- Wreszcie, elektryczne kotły wszelkiego rodzaju. (Tenovy, indukcja i elektroda) są najbardziej wygodne w obsłudze i bezpieczne. Nie wymagają częstej konserwacji ani usuwania produktów spalania. Za całe dobro, które musisz zapłacić; w tym przypadku dość konkretne pieniądze w wysokości około 3,6 - 3,8 rubli za kilowatogodzinę.
Obieg chłodziwa
Może być naturalny i wymuszony.
| Typ cyrkulacji | Opis |

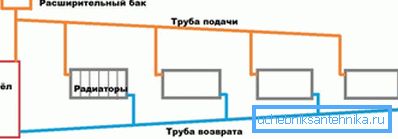

| Naturalny (grawitacyjny) | Ogrzewanie wody w wymienniku ciepła kotła zmniejsza jego gęstość. Po rozprężeniu gorący płyn chłodzący jest wypychany zimną wodą do górnej części obwodu. Wracając do kotła za pomocą urządzeń grzewczych, woda oddaje nadmiar ciepła. |
| Wymuszone | Ruch wody zapewnia pompa obiegowa o stałej lub regulowanej wydajności. |
Przydatne: praktykowane schematy instalacji, które mogą działać w obu trybach. W tym przypadku wkład pompy do wypełnienia dużej (od DN 32) średnicy jest dostarczany z obejściem. Jest to konieczne, aby ograniczenie rurociągu nie zmniejszyło już i tak już niskiej wysokości podnoszenia hydraulicznego w trybie naturalnej cyrkulacji.

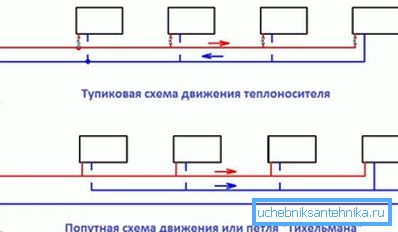

Kierunek ruchu chłodziwa
Może to być zakleszczenie i przemijanie.
- System typu "dead-end" systemu grzewczego oznacza, że w różnych częściach obiegu chłodziwo porusza się w przeciwnych kierunkach.
- Następujące ruchy oznaczają, że woda, środek przeciw zamarzaniu, olej itp. Nie znajdują się w żadnym punkcie obwodu. nie zmieniaj kierunku ruchu na przeciwny.
Górne i dolne butelkowanie
Wszystko jest proste: schemat z górnym wypełnieniem zakłada, że złoże grzewcze (pozioma gałąź rurociągu łączącego piony) znajduje się na poddaszu, a łóżko z przepływem zwrotnym znajduje się w piwnicy.
W przypadku niższego butelkowania odpowiednio, obydwie deski są rozwieszone w piwnicy. Piony są połączone parami; każda para jest połączona zworką na najwyższym piętrze domu lub w piwnicy.

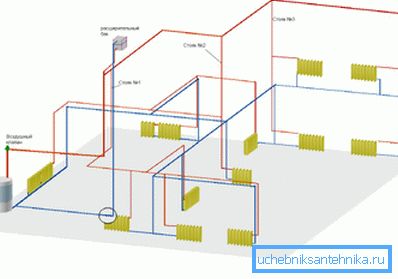

Układ
Oddzielić okablowanie pionowe i poziome; warunki, jak się wydaje, są intuicyjnie zrozumiałe i nie wymagają komentarzy. Warto jednak wyjaśnić, że w świecie rzeczywistym łączone rodzaje systemów ogrzewania są bardziej powszechne. Na przykład w typowym budynku mieszkalnym pion jest układem pionowym, ale butelkowanie jest poziome.

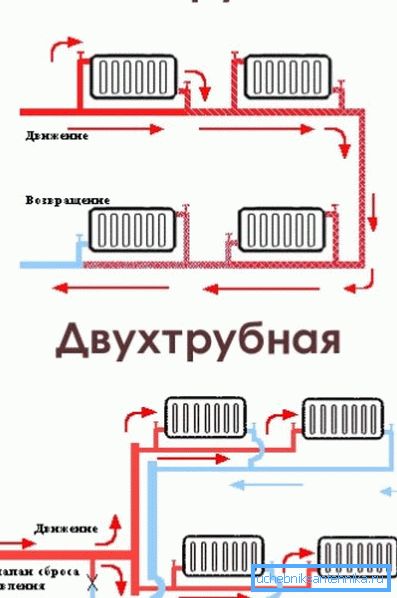

Podłączenie urządzeń grzewczych
Na tej podstawie rozróżnia się obwody jednoprzewodowe i dwururowe.
- W pierwszym przypadku wypełnienie jest pierścieniem pomiędzy rurą wlotową i wylotową kotła lub zaworów domu zespołu windy. Urządzenia grzewcze rozrywają je lub, co jest znacznie bardziej uzasadnione, rozbijają się równolegle do butelkowania.
- Drugi schemat oznacza, że każdy grzejnik lub konwektor jest zwornikiem pomiędzy wypełnieniem zasilającym i powrotnym.
Uwaga: ogólnie rzecz biorąc, dwururowy obwód wymaga dławienia każdego przyrządu i równoważenia systemu, gdy rozpoczyna się używanie dławików. Instrukcja związana jest z tym, że w przeciwnym razie cały obieg przejdzie przez urządzenia znajdujące się najbliżej kotła lub windy, co jest obarczone rozmrażaniem grzejników dalekiego zasięgu.
Egzotyczny
Co to jest ogrzewanie oprócz zwykłych i powszechnie stosowanych systemów z płynnym chłodziwem?

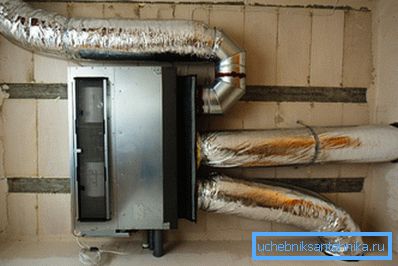

Airy
W roli chłodziwa służy zwykłe powietrze. Ponieważ jego pojemność cieplna jest niewielka, należy transportować duże objętości; Systemy ogrzewania powietrznego często łączone są z wentylacją.
Rozwiązanie jest interesujące w przypadku braku urządzeń grzewczych we wnętrzu. Główną wadą jest to, że ukryta instalacja kanałów wentylacyjnych jest możliwa tylko na etapie budowy lub poważnych remontów domu.
Ciepła podłoga
W roli grzejnika służy całej powierzchni podłogi. W tym celu w jastrychu lub pod powłoką wykończeniową umieszcza się rurę z nośnikiem ciepła, przewodem grzejnym lub nagrzewnicą filmową. Prace można łatwo wykonać ręcznie, bez udziału specjalistów.

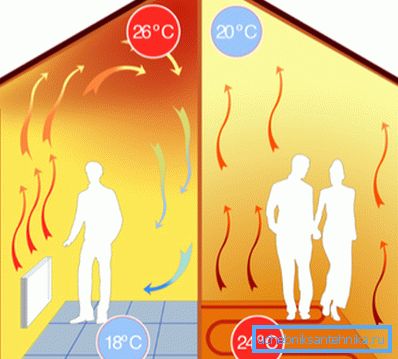

Podgrzewana podłoga jest interesująca ze względu na swoją efektywność. Nie, cena kilowatogodzin ciepła się nie zmienia: zależy tylko od źródła ciepła. Oszczędności osiąga się dzięki bardziej wydajnemu rozkładowi temperatury i mniejszemu wyciekowi przez sufit.

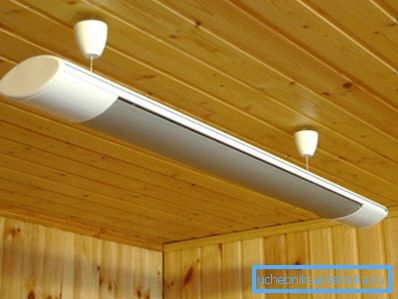

Podczerwień
Większość ciepła jest przenoszona z elementu grzejnego na obiekty i ludzi w pomieszczeniu z powodu promieniowania cieplnego, a nie konwekcji. Ponieważ grzejniki mają bezpośredni wpływ na receptory temperatury mieszkańców domu, temperaturę w pomieszczeniu można zmniejszyć do 15-16C bez najmniejszego dyskomfortu. Stąd znowu oszczędności energii.
Wniosek
Oczywiście nasz miniaturowy przegląd możliwych rozwiązań w dziedzinie ogrzewania nie wydaje się być kompletny. Załączony film uzupełni go o przydatne i edukacyjne materiały. Sukcesy!
