Jednoprzewodowy system grzewczy - układ urządzenia i funkcje
Żaden budynek mieszkalny nie może normalnie funkcjonować bez systemu klimatycznego, dzięki czemu pokoje są wygodne dla ludzi. Temperatura. Istnieje ogromna liczba różnych schematów, ale najbardziej prostym i niedrogim jest jednoprzewodowy system ogrzewania, którego cechy konstrukcyjne zostaną omówione poniżej.
Opis schematu
Elementy składowe

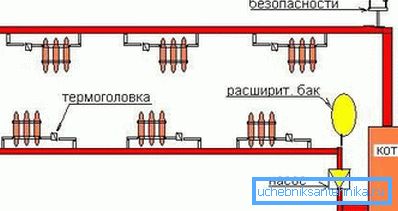

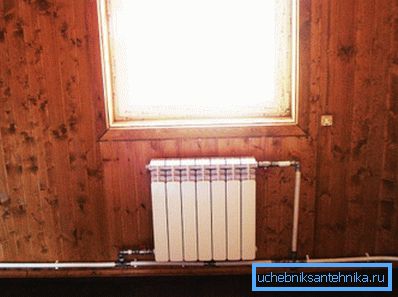

Ogrzewanie z jednym obiegiem różni się od innych układów rurociągów o liczbę wykorzystanych linii. Tutaj jedna rura służy do dostarczania chłodziwa do chłodnic i odprowadzania schłodzonej cieczy do kotła.
Warunkowo jest podzielony na dwie sekcje:
- linia dostawcza;
- powrót (obratka).
Oprócz rurociągów, skład rozważanego systemu ogrzewania obejmuje następujące elementy:
| Imię | Opis |
| Kocioł | Główny bohater. To tutaj energia cieplna otrzymywana ze spalania paliwa jest przenoszona do chłodziwa (woda lub płyn niezamarzający). Następnie płyn przez rurę wchodzi do chłodnicy, gdzie następuje wymiana wtórna - ciepło wody przez ścianki baterii jest przenoszone do powietrza i obiektów w pomieszczeniu. |
| Grzejniki | Główny sprzęt do wymiany ciepła. Są instalowane we wszystkich pomieszczeniach, które muszą być ogrzewane. Bez nich niemożliwe byłoby zorganizowanie efektywnej wymiany ciepła, ponieważ powierzchnia rur często nie wystarcza do ogrzania pomieszczeń. |
| Zbiornik wyrównawczy | Wymagany do skompensowania ciśnienia w zamkniętym systemie grzewczym i przechowywania wody, która zwiększa objętość po ogrzaniu. Są otwarte i zamknięte. Te ostatnie są preferowane, ponieważ zapobiegają parowaniu chłodziwa i mogą być instalowane w dowolnym miejscu w systemie (i to nie tylko w jego górnym punkcie). |
| Okucia | Dotyczy to wszystkich innych małych rozmiarów, ale nie mniej ważne szczegóły: zawory odcinające, zawory termiczne, zawory Mayvsky i tak dalej. |

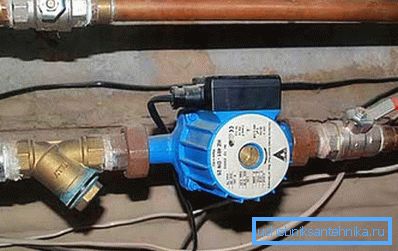

Zwróć uwagę! Jest jednorurowy obwód grzewczy z naturalną cyrkulacją płynu przez rury i wymuszony. W tym ostatnim przypadku niezbędnym elementem montowanej sieci klimatycznej jest pompa cyrkulacyjna, która przenosi czynnik chłodzący.
Zalety i wady
Opisany obieg grzewczy działa w następujący sposób: podgrzana ciecz staje się mniej gęsta i lżejsza, dlatego jest wypychana ciężką zimną wodą do górnego punktu instalacji grzewczej.
Następnie, schładzając się, płyn chłodzący opada, jednocześnie przepływając przez wszystkie zainstalowane grzejniki i oddając nagromadzone ciepło do powietrza w pomieszczeniach. Dlatego akumulatory umieszczone bliżej kotła (lub na wyższych piętrach) lepiej się nagrzewają. Jest to jedna z najpoważniejszych wad ogrzewania jednoprzewodowego.
Aby zrekompensować różnicę temperatur, grzejniki umieszczone bliżej grzejnika mają mniejszy obszar wymiennika ciepła, natomiast najdalsze są zbudowane z większej liczby poszczególnych sekcji, co zwiększa ich moc.
Istnieje kilka sposobów na zwiększenie wydajności jednoprzewodowego systemu grzewczego:
- Instalacja pompy obiegowej. W tym przypadku płyn przepływa przez urządzenia grzewcze bardziej intensywnie, przez co zwiększa się efektywność całej sieci klimatycznej.
- Właściwe umieszczenie grzejników. Aby zmniejszyć straty ciepła, zaleca się instalowanie baterii najbliżej kotła w najcieplejszych pomieszczeniach - pomieszczeniach wewnętrznych z minimum okien - jeśli to możliwe.
Z drugiej strony ogrzewanie jednosilnikowe jest nadal dość popularne.
Jest szeroko stosowany w indywidualnej konstrukcji, ponieważ ma wiele zalet:
- niski koszt instalacji - w przypadku instalacji konieczne jest wykupienie minimalnej ilości rur i innych kształtek, zmniejsza się również koszt usług serwisowych ekip montażowych;
- bardziej estetyczny wygląd - ponieważ jest tylko jedna rura, łatwiej jest ukryć, zamaskować lub zabetonować w ścianie (podłodze);
- możliwość wyboru przepływu gorącej wody - włączenie tych lub innych obwodów za pomocą ręcznych lub automatycznych zaworów;
- możliwość układania rurociągów pod drzwiami wewnętrznymi.
Zwróć uwagę! Dokładny układ rurociągów zależy od układu domu. Konieczne jest wybranie takich miejsc, które gwarantują minimalną utratę ciepła.
Pamiętaj, że efektywny przepływ cieczy w sposób naturalny nie może być zorganizowany w takich przypadkach:
- całkowita powierzchnia domu przekracza 200 metrów kwadratowych;
- długość konturu przekracza 30 metrów;
- więcej niż 10 grzejników jest podłączonych do jednego obiegu grzewczego.
W takim przypadku nadal musisz zainstalować pompę cyrkulacyjną lub kupić już wyposażony kocioł.
Obliczenia termiczne
Komfort w pokojach zależy nie tylko od układu uszczelek, ale także od ilości energii cieplnej dostarczanej przez powietrze do powietrza w pomieszczeniach. Dlatego, aby nie zamarzać w zimie, należy wykonać prawidłowe obliczenia cieplne. Nawiasem mówiąc, jest to również wskazane przez instrukcję zawartą w bieżącym SNiP.
Dzięki prawidłowym obliczeniom możesz wybrać:
- kocioł o potrzebnej mocy - słabi nie będą w stanie ogrzać domu, potężna wola na próżno pali drogie zasoby energii;
- grzejniki wymaganego obszaru - pozwoli to znacznie obniżyć koszty ich zakupu.
Obliczenia można wykonać niezależnie (przy użyciu specjalnego programu komputerowego) lub skontaktować się z wyspecjalizowaną firmą inżynieryjną. Druga opcja jest droższa, ale będziesz mieć pewność poprawności dostarczonych danych.

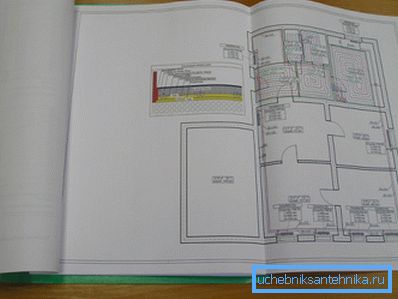

Ponadto, inżynierowie tej organizacji przygotują schemat obiegów grzewczych, narysowany na dostarczonym planie Twojego domu (mieszkania). To znacznie ułatwi instalację i pomoże kupić odpowiednią ilość materiałów.
Odmiany układów jednoobwodowych
Pionowy system okablowania

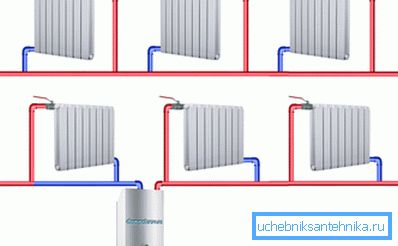

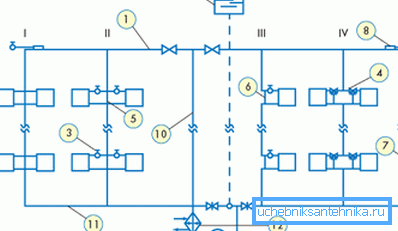

W tym przypadku nośnik ciepła nagrzewany przez kocioł wznosi się pionowo zamontowanym pionem do najwyższego punktu sieci grzewczej (na strych lub pod sufit górnego piętra), skąd następnie spływa, ogrzewając akumulatory znajdujące się na każdym piętrze.
Cechy projektowania i działania pionowych obwodów grzewczych są następujące:
- ruch płynu chłodzącego może być zapewniony w sposób naturalny, bez użycia sprzętu elektrycznego;
- wszystkie odcinki rur należy układać z niewielkim odchyleniem w kierunku kotła, aby zwiększyć intensywność cyrkulacji wody i uniknąć tworzenia się kołków powietrznych;
- rury są trudne do ukrycia w ścianach, ponieważ w tym przypadku trudno utrzymać nachylenie;
- system działa całkowicie autonomicznie, więc nawet w przypadku awaryjnego odcięcia zasilania nie pozostaniesz bez ogrzewania.
Z poziomym okablowaniem

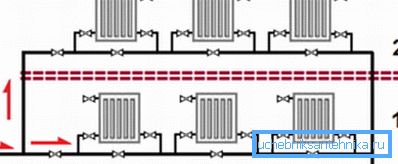

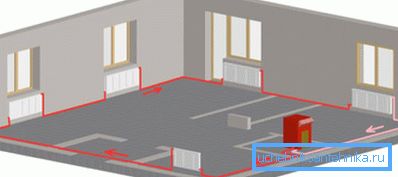

Tutaj pionowy pion nie jest zamontowany. Główny rurociąg jest prowadzony wzdłuż podłogi lub pod nią. Jeśli zdecydujesz się na ukrycie rur w jastrychu betonowym, zadbaj o ich izolację termiczną, w przeciwnym razie nie unikniesz znaczących strat ciepła.
Ponadto pożądane jest w tym przypadku zaobserwowanie błędu:
- po pierwsze, sieć grzewcza będzie mogła działać (choć mniej wydajnie) w przypadku awarii prądu;
- po drugie, przy napełnianiu rur cieczą unikniesz tworzenia się rur powietrznych.
Sposoby łączenia grzejników
W tym przypadku nie uwzględnimy indywidualnych projektów baterii i opcji umieszczania rur (u dołu, z boku itd.). Pozwól nam tylko na rurki eyeliner. Wszystkie opcje grzejników dokujących pokazano w tabeli.
| Wyświetl | Opis |
| Przepływ przez | W takim przypadku obwód grzewczy jest podłączony do wlotu i wylotu akumulatora. Woda przepływa przez każdy grzejnik zainstalowany w systemie, ponieważ nie ma po prostu innej drogi, Takie połączenie nie pozwala na regulację intensywności pracy urządzeń grzewczych. Ponadto w przypadku wycieku urządzeń grzewczych konieczne jest całkowite zatrzymanie instalacji grzewczej i odprowadzenie chłodziwa. |
| Zamykanie | Tutaj wlot i wylot baterii są również połączone z odcinkiem obejściowym rury (tzw. Bypass). Konieczne jest pobranie części, której średnica jest nieco mniejsza od głównego obwodu zasilania. Woda wchodząca do akumulatora jest podzielona na dwa strumienie: na akumulator i do obejścia. Instalując zawór termiczny na wlocie oraz na zaworze wyjściowym i obejściowym, można łatwo regulować temperaturę w pomieszczeniach i wymieniać baterie bez zatrzymywania działania ogrzewania ogólnego. |
Instalacja jednoprzewodowego systemu grzewczego
Budowa sieci klimatycznej z jednym rurociągiem odbywa się w następującej kolejności:

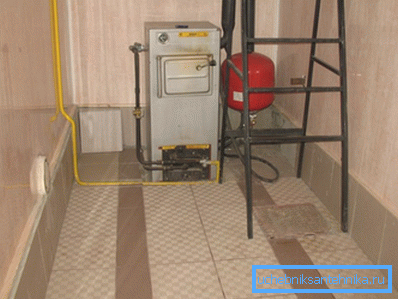

- Kocioł jest zainstalowany. Z oczywistych względów należy go zamontować w najniższym punkcie systemu. Im większa różnica wysokości między chłodnicą a grzejnikiem, tym lepsza będzie wymiana ciepła w systemie.
Jeśli nie masz możliwości zainstalowania jednostki w piwnicy, musisz wyposażyć ją w studzienkę, odlaną z betonu i wyłożoną płytkami ceramicznymi.
Zwróć uwagę! Jeśli zdecydujesz się na system z wymuszonym obiegiem, nie możesz uciekać się do takich sztuczek. Jednak umieszczając nagrzewnicę w sposób opisany powyżej, sprawisz, że system grzewczy stanie się bardziej niezależny od sieci elektroenergetycznych.

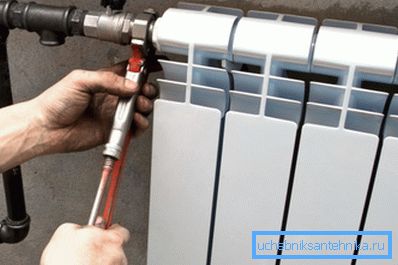

- Zamontowane grzejniki. Tutaj należy ściśle przestrzegać pozycji poziomej i pionowej, w przeciwnym razie akumulatory będą gromadzić osady mineralne, które prędzej czy później zatykają wszystkie kanały. Z tego powodu będziesz musiał wyczyścić lub zmienić urządzenia.
Musisz również zachować odległość między baterią a elementami konstrukcyjnymi budynku. Naruszenie technologii zawieszania baterii spowoduje słabe krążenie powietrza wokół niej. Wpłynie to negatywnie na wydajność urządzenia.
- Instalacja rurociągu. Tutaj powinieneś zdecydować o materiale rur. Najpopularniejsza sieć klimatyczna części polimerowych, jednak jeśli częścią układu jest kocioł na paliwo stałe, lepiej jest preferować stal. Powyższa jednostka podgrzewa chłodziwo do temperatury przekraczającej 95 stopni Celsjusza, co jest bardzo szkodliwe dla rur z tworzyw sztucznych.
- Instalacja dodatkowych elementów. Pompy elektryczne, urządzenia kontrolno-regulacyjne, zbiornik wyrównawczy, zawory powietrza itp. Są zamontowane.

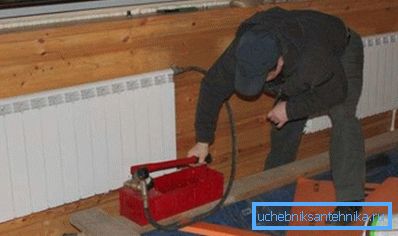

- Ostatni etap prac - próby ciśnieniowe. Aby go wdrożyć, lepiej zaprosić wykwalifikowanego pracownika ze specjalnym urządzeniem pneumatycznym.
Wniosek
Jednobiegowy system grzewczy to tani i skuteczny sposób na zapewnienie ciepła dla małych domów i mieszkań. Jednakże, jeśli posiadasz penthouse lub ogromny majątek poza miastem, lepiej wybrać inne opcje.
Możesz się o nich dowiedzieć, czytając wideo z tego materiału.
