Jednorurowe ogrzewanie domu i instalacja domu

11-09-2018
Ogrzewanie

Pojedynczy system ogrzewania rur jest najprostszym i najbardziej ekonomicznym rozwiązaniem dla domów prywatnych. Aby jednak był on naprawdę skuteczny, przed przystąpieniem do jego projektowania konieczne jest zapoznanie się z niektórymi niuansami i cechami takiego ogrzewania. Dlatego w dalszej części przyjrzymy się bliżej temu, co przedstawia ten schemat i jak ogrzewanie jednorurowe prywatnego domu odbywa się własnymi rękami.

System jednorurowy

Funkcje specjalne

Główną różnicą rozpatrywanego układu od układu dwururkowego jest to, że nie ma oddzielenia głównych kanałów w kierunku bezpośrednim i wstecznym. W rezultacie zamknięty obieg grzewczy przechodzi przez cały budynek wzdłuż określonej ścieżki. W tym samym czasie grzejniki są połączone szeregowo w wymaganych punktach.

Wyrównanie temperatury w różnych pomieszczeniach odbywa się poprzez zmianę liczby sekcji baterii, a także ustawianie zworek.

Ponadto następujące urządzenia umożliwiają dostosowanie równowagi temperatur:

  • Zawór termostatyczny;
  • Zawory równoważące,
  • Regulatory do grzejników lub zawory kulowe.

Ogólnie rzecz biorąc, urządzenie takiego systemu jest dość proste.

Zalety

Rozważany system ma wiele zalet, między innymi:

  • Ekonomiczny projekt, ponieważ jego instalacja wymaga znacznie mniej rur.
  • Łatwa instalacja i naprawa.
  • Możliwość układania rurociągu nad podłogą lub nawet pod nią.
  • Możliwość realizacji zarówno w parterowym domu, jak iw konstrukcji z kilkoma piętrami. Co więcej, zamknięty pierścień może pokryć nawet duży obszar domu.

Z tych powodów schemat jednorurowego systemu ogrzewania prywatnego domu stał się powszechny.

Pompa cyrkulacyjna do ogrzewania pojedynczych rur

Wady

Wraz z zaletami systemu jednorurowego ma pewne wady:

  • Działa nieefektywnie, bez wymuszonej cyrkulacji, za pomocą specjalnej pompy.
  • Jeśli tworzysz ciśnienie w systemie za pomocą górnego rurociągu, musisz użyć rur o większej średnicy, których cena jest wyższa. Ponadto komunikacja może zepsuć przestrzeń wewnętrzną. Dlatego z estetycznego punktu widzenia lepiej ukryć rury pod podłogą.
  • Nie ma możliwości regulacji stopnia nagrzewania pojedynczych akumulatorów (po zainstalowaniu zgodnie z prostym schematem).

Ogólnie rzecz biorąc, jak widać, wady takiego systemu nie są krytyczne.

Proste grzejniki diagramów elektrycznych

Sposoby instalacji grzejników

W systemie jednorurowym grzejniki można łączyć na dwa sposoby. Dlatego przed zakończeniem instalacji struktury konieczne jest zapoznanie się z funkcjami obu opcji:

Prosty nieregulowany obwód Ma minimalną liczbę związków i pierwiastków. Baterie w tym przypadku są podłączone w dwóch punktach - na wejściu i na wyjściu. Jak wspomniano powyżej, wadą tego schematu jest to, że niemożliwe jest odłączenie jednego grzejnika, a ze względu na niską sprawność i nierównomierne ogrzewanie akumulatorów taki schemat może być stosowany tylko w małych prywatnych domach.
Schemat "Leningrad" Jest to bardziej zaawansowana opcja - na wlocie i wylocie z grzejników zamontowane są dźwigi, które pozwalają osobno wyłączyć urządzenia grzewcze lub regulować ich ogrzewanie.

Tak więc drugi schemat jest bardziej złożony i kosztowny, ale ma ważne zalety, a zatem jest bardziej preferowany. Szczególnie warto używać go w dużych domach.

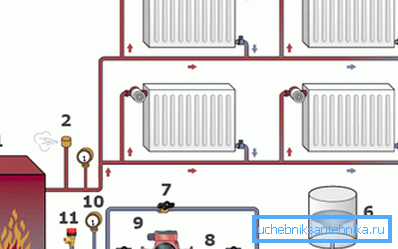

Schemat grzejników połączeniowych -

Instalacja jednego systemu rur

Materiały

Aby wyposażyć jednorurowy system grzewczy w domu, należy przygotować następujące materiały i wyposażenie:

  • Wymagana moc kotła.
  • Pompa cyrkulacyjna.
  • Otwarty zbiornik rozprężny lub rodzaj membrany.
  • Rury - średnica 25 mm dla autostrad i 20 mm dla akumulatorów. Na przykład do tych celów można użyć rur z polipropylenu.
  • Grzejniki.
  • Okucia do rur.
  • Żurawie Mayevsky'ego do usuwania powietrza z grzejników i autostrad.

Zwróć uwagę! Aby określić ilość materiałów, najpierw należy sporządzić projekt systemu w skali.

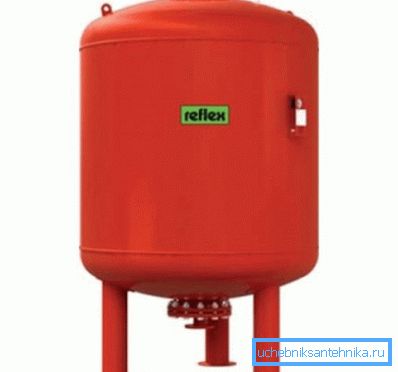

Membranowy zbiornik wzbiorczy

Technologia montażu

Tak więc krótka instrukcja dotycząca instalacji ogrzewania jest następująca:

  • Pierwszym krokiem jest zainstalowanie kotła zgodnie z jego położeniem na schemacie.
  • Następnie rurociąg jest zamontowany. W miejscach gdzie baterie są podłączone, powinieneś zainstalować trójniki, które pozwolą ci ominąć, jak pokazano na schemacie.
  • Następnie w wybranym miejscu należy zainstalować pompę cyrkulacyjną. Z technicznego punktu widzenia urządzenie można podłączyć do głównej rury w dowolnym miejscu, jednak w wyniku ograniczenia maksymalnej temperatury roboczej pompa powinna znajdować się w "najzimniejszym" miejscu sieci.
  • Następnie instalowany jest zbiornik wyrównawczy. Jeśli jest otwarty, powinien znajdować się u góry, na przykład na poddaszu. Zbiorniki membranowe można instalować w dowolnym miejscu, najczęściej są montowane w pobliżu kotła.
  • Następnie grzejniki są podłączone do systemu zgodnie z projektem. Również na tym etapie instalowane są nakładające się krany, wtyczki i krany Mayevsky'ego.
  • Ostatnim etapem jest próba ciśnieniowa za pomocą sprężonego powietrza. Następnie przeprowadza się test systemu i jego regulację.

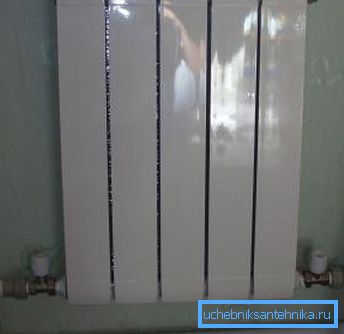

Na zdjęciu - grzejnik podłączony do autostrady

Zwróć uwagę! Instalując rurę grzewczą z naturalnym obiegiem, należy wytrzymać nachylenie 3-4 stopni. Jeśli system wymaga wymuszonego ruchu chłodziwa, nachylenie powinno wynosić 1 cm na metr.

Tutaj, być może, wszystkie główne punkty instalacji ogrzewania w systemie jednorurowym.

Wniosek

Jednorurowy system grzewczy może być stosowany we wszystkich rodzajach domów prywatnych. Jedyne, czego potrzebujesz, aby prawidłowo zaprojektować i uniknąć błędów w procesie instalacji. Z filmu w tym artykule możesz uzyskać dodatkowe informacje na ten temat.
