Jednorurowe ogrzewanie: jak ogrzewać własny dom przy

Wybór ogrzewania własnego domku jest jednym z najważniejszych etapów projektowania i budowy mieszkań. To zależy nie tylko od komfortu i wygody w domu, ale także od tego, ile pieniędzy wydasz na narzędzia. Optymalnym wyborem dla budynków o niewielkim obszarze jest jednorurowy system ogrzewania z naturalnym obiegiem, którego zasady instalacji są wykonywane osobno i zostaną omówione poniżej.

Gatunek

Ogrzewanie jednorurowe można zaprojektować według kilku różnych schematów. Wybór konkretnej osoby zależy od osobistych preferencji, a także od charakterystyki budowanego obiektu.

Jednak każdy schemat jednorurowego systemu grzewczego ma następujące cechy:

• w tej sieci inżynieryjnej nie ma podziału na rurociągi doprowadzające chłodziwo i wodę z odprowadzania chłodziwa z grzejników;
• wszystkie urządzenia są połączone wspólnym szeregiem, a płyn chłodzący przechodzący przez system opisuje pierścień;
• Zamknięty jednorurowy system grzewczy (z zamkniętym kołem cyrkulacji ciepłej wody) można połączyć z dwururowym - w tym przypadku woda jest dostarczana do podłóg i usuwana przez dwa kanały, a okablowanie jest układane jeden po drugim.

Inżynierowie budowlani wyróżniają cztery odmiany obwodów jedno-rurowych, różniących się sposobem montażu rurociągu łączącego kocioł z grzejnikami.

1. Schemat ogrzewania pojedynczej rury z układem rury dolnej. W tym przypadku płyn chłodzący przepływa przez rury ułożone poziomo i układane wzdłuż podłogi (lub poniżej), po czym podnosi się do zainstalowanych paneli grzewczych. Zaletami tego systemu są łatwa regulacja temperatury i możliwość blokowania poszczególnych elementów sieci inżynierskiej w razie wypadków lub konserwacji prewencyjnej.

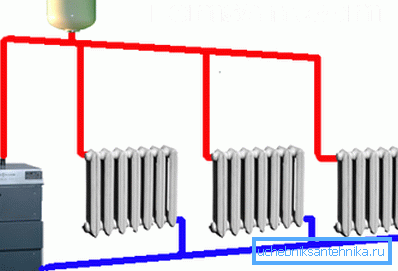

1. System ogrzewania z pojedynczą rurą z górnym rozdziałem. Tutaj płyn chłodzący opuszczający grzejnik natychmiast wznosi się do najwyższego punktu sieci, po czym jest rozprowadzany za pomocą rur ułożonych poziomo nad panelami grzewczymi.

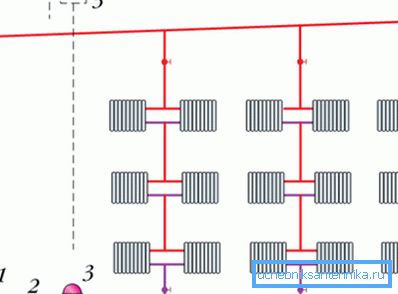

1. System ogrzewania pionowego Monotube. Jego cechą szczególną jest to, że w pokojach nie ma poziomych rur. Tutaj chłodziwo, spadające do górnego punktu, płynie pionowo w dół, przechodząc wzdłuż ścieżki przez grzejniki zainstalowane w pokojach.

1. Układ poziomy horyzontalny Monotube jest zasadniczo podobny do poprzedniego, ale tutaj rury są ułożone poziomo. Często ten schemat jest stosowany w domach parterowych.

Oprócz wyżej opisanych odmian system jednorurowy systemu ogrzewania to:

• z naturalną cyrkulacją chłodziwa;
• z wymuszoną organizacją przepływu wody.

W pierwszym przypadku przepływ płynu jest zapewniany przez różnicę temperatur i odpowiednio gęstość. Ciśnienie schłodzonej wody wypływającej z grzejników wypiera mniej gęstą i gorącą ciecz chłodzącą do wyższych punktów rurociągu, skąd rozpościera się dalej.

Aby taka sieć działała normalnie, przy instalowaniu rur konieczne jest ustawienie ich nachylenia w kierunku kotła o 3-4 stopnie. I nie zawsze jest to możliwe w jednopiętrowych budynkach o dużej długości (ponad 30 metrów).

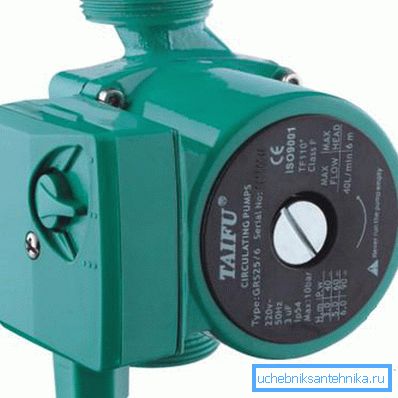

System wymuszonej cyrkulacji dodatkowo wyposażony jest w pompę, która jest instalowana przed wejściem powrotnego (zimnego) rurociągu do kotła. W tym przypadku nachylenie może być mniejsze (od 0,5 do 1 stopnia).

Zwróć uwagę! Schemat z naturalną cyrkulacją jest korzystniejszy, ponieważ jest bardziej nielotny - jego działanie nie zależy od obecności lub braku energii elektrycznej.

Aby uniknąć stagnacji wody podczas awarii zasilania, inżynierowie zalecają zainstalowanie tak zwanego kolektora przyspieszającego. Jest to zwykła pionowa rura, która podnosi chłodziwo do górnej części systemu - na wysokości co najmniej 1,5 metra w stosunku do grzejników.

Zgromadzenie

Zasada działania i elementy

Jednorurowy zamknięty system grzewczy to pierścień, w którym znajdują się wszystkie jego części składowe:

• kocioł, który ogrzewa chłodziwo do z góry określonej temperatury;
• rury, przez które gorąca woda jest dostarczana do grzejników i po ich przejściu do kotła;
• panele grzewcze;
• zbiornik wyrównawczy.

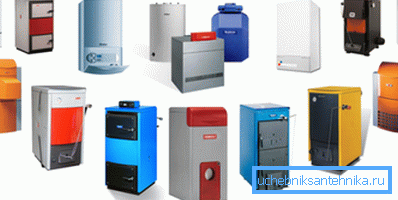

Wybierając kocioł, zwróć uwagę na rodzaj używanego paliwa. Najbardziej ekonomiczne grzejniki, w których woda jest ogrzewana gazem. Ale w tym celu gazociąg musi pasować do twojej witryny. Ponadto często stosuje się sprzęt do paliw stałych lub płynnych, płynny gaz butelkowy lub jednostki kombinowane.

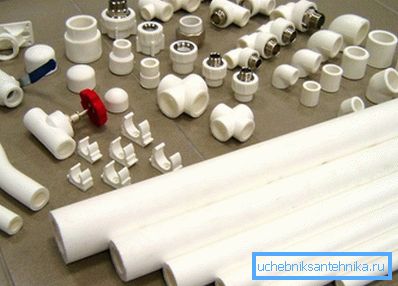

Średnica rur zależy od długości sieci grzewczej, rodzaju grzejników w obszarze domu, mocy kotła i tak dalej. Obecnie najczęstsze rurociągi różnych polimerów.

Wybierając rury i grzejniki do projektowania jednorurowego systemu grzewczego, należy wziąć pod uwagę parametry techniczne (objętość wymaganego płynu, jego ciśnienie, temperaturę, średnicę rurociągu, powierzchnię grzejników itp.), Które należy wcześniej ustalić.

Obliczenia ogrzewania hydraulicznego - system z jedną rurą i dowolnym miejscem podawania chłodziwa - można wykonać samodzielnie lub powierzyć tę pracę specjaliście. Cena za taką usługę zwykle nie jest bardzo wysoka.

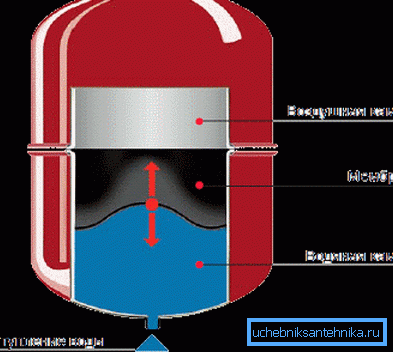

Zbiornik wyrównawczy jest niezbędny do regulowania ciśnienia płynu w układzie i zapobiegania jego rozpadowi w przypadku jego zwiększenia. Nowoczesny system grzewczy obejmuje zastosowanie zbiornika wyrównawczego o zamkniętym kształcie. Składa się z dwóch komór oddzielonych elastyczną przegrodą. W jednym z nich powietrze jest pompowane pod wysokim ciśnieniem, drugie jest podłączone do rur grzewczych.

Zwróć uwagę! Pojemniki ekspansyjne typu zamkniętego mogą być instalowane nie tylko na górze systemu, ale także w dowolnym dogodnym dla ciebie miejscu, na przykład w kotłowni lub pomieszczeniu gospodarczym. Kolejną zaletą jest to, że brak bezpośredniego kontaktu z powietrzem zapobiega przedwczesnej korozji metalowych części instalacji grzewczej.

Wybór opcji podłączenia paneli grzewczych

Jednorurowy schemat grzejników zapewnia przepływ chłodziwa lub budowę tzw. Obejść - odcinków rur, przez które może płynąć gorąca woda, omijając grzejnik.

W pierwszym przypadku nie przewiduje się ułożenia pionu do transportu płynu Woda wypływa z kotła i przepływa przez każdy promiennik: od góry do dołu lub od bliskiej do dalekiej. W tym samym czasie temperatura wody będzie stopniowo spadać, a najniższe (daleko) pomieszczenia mogą być słabo ogrzewane.

Sytuacji tej można uniknąć, jeśli grzejniki o mniejszej powierzchni są zamontowane na początku układu grzewczego niż na końcu.

Minusem tego systemu jest słuszna niemożność zainstalowania zaworów odcinających i zaworów termostatycznych na rurociągach, ponieważ nakładanie się pojedynczego zaworu spowoduje niesprawność układu jako całości.

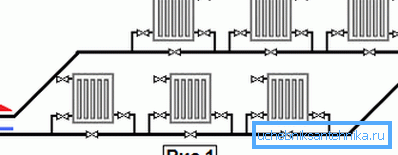

W drugim przypadku pod grzejnikiem zamontowany jest rurociąg tranzytowy, obejście, dzięki któremu zapewnione jest bardziej efektywne ogrzewanie wszystkich pomieszczeń.

Zwróć uwagę! Obejścia muszą być wykonane z rur o mniejszej średnicy niż główny rurociąg, w przeciwnym razie do chłodnicy nie wpłynie wystarczająca ilość płynu chłodzącego.

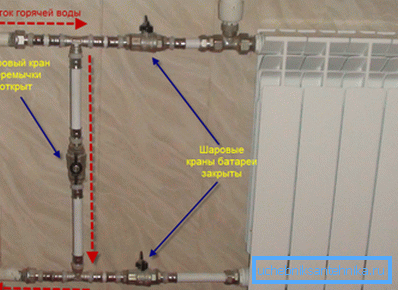

Wszystkie punkty wejścia wody w panelu grzewczym, a także rury obejściowe, muszą być wyposażone w krany. Pozwoli to na regulację temperatury systemu grzewczego w każdym pokoju osobno. Ponadto, w razie wypadku, możliwe jest czasowe wyłączenie określonej sekcji i naprawa lub wymiana bez całkowitego zatrzymania ogrzewania.

Technologia instalacji

Montaż opisanej sieci inżynierskiej można wykonać dopiero po wykonaniu obliczeń hydraulicznych jednorurowego systemu grzewczego. To zależy od tego, które elementy będą używane.

Sama sekwencja działań wygląda następująco:

1. W wybranym i przygotowanym miejscu zainstalowano kocioł grzewczy. Instrukcja opisująca ten proces pochodzi z urządzenia. Zaleca się powierzenie instalacji tego sprzętu specjaliście organizacji, w której zakupiono urządzenie. Udzieli gwarancji na swoją pracę.
2. Trwa budowa rurociągu. W tym samym czasie konieczne jest zamontowanie trójników z góry w miejscu instalacji grzejników. Upewnij się, że wszystkie rury są zainstalowane ze spadkiem, w przeciwnym razie zakłócony zostanie naturalny obieg chłodziwa.

1. W przypadku instalacji ogrzewania z wymuszonym przepływem wody należy zainstalować pompę elektryczną. Pamiętaj, że to urządzenie jest przeznaczone do pompowania wody, której temperatura nie przekracza 60 stopni. Dlatego musi być zainstalowany w punkcie końcowym systemu - przed wejściem schłodzonego płynu chłodzącego do kotła.
2. Następnie podłącz zbiornik wyrównawczy. Jak już wspomniano, zamknięty pojemnik z membraną można zamontować w dowolnym miejscu, a otwarty może być zainstalowany tylko w najwyższym punkcie systemu.

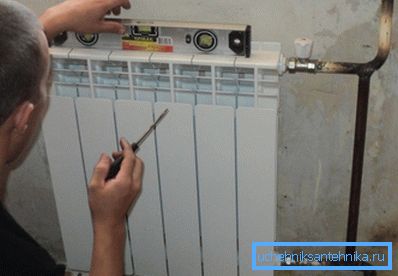

3. Pod koniec poprzedniego etapu możesz zacząć naprawiać grzejniki. Są one przymocowane do ściany za pomocą kompletnych wsporników. Przed oznaczeniem i wierceniem należy zapoznać się z zaleceniami producenta dotyczącymi instalacji. Ważne jest zachowanie zalecanych odległości od ścian, parapetów, podłóg i innych elementów konstrukcyjnych budynku.
4. Panele grzewcze są instalowane na podstawie wybranego schematu. Nie zapomnij podłączyć zaworów, termostatów, wtyczek, zaworów do odpowietrzania i tak dalej.

1. Przed wylaniem chłodziwa następuje sprężanie sprężonym powietrzem, po czym układ jest napełniany wodą, wykonuje się próbę i modyfikuje się tryby pracy.

Jednoprzewodowy pionowy system grzewczy z niższym rozdziałem rur jest bardziej odpowiedni dla wielopiętrowych domów prywatnych, z poziomą - dla jednopiętrowych. Ale pamiętaj, że gdy powierzchnia domu jest większa niż 200 metrów kwadratowych. metrów i długości rur większych niż 30 metrów, musisz albo zainstalować wydajne pompy, albo wybrać inny schemat instalacji systemu grzewczego.

Wniosek

Poziomy jednorurowy system grzewczy jest jednym z najskuteczniejszych sposobów ogrzewania małych mieszkań. Jeśli jesteś właścicielem przestronnych mieszkań, wskazane jest, aby wybrać bardziej złożone, ale skuteczne systemy. Ich opis jest poświęcony poniższemu filmowi.
