Klapa grzewcza zwiększa wydajność pieca do gotowania

Gotowanie na metal i piece grzewcze mają jedną niewątpliwą zaletę - kompaktowość. Taka jednostka nie zajmie dużo miejsca w twoim domu lub wiejskim domu. Aby poprawić wydajność pieców stalowych i żeliwnych, stosuje się ceglaną tarczę grzewczą.

Wady pieców do gotowania metalu i sposoby ich naprawiania

1. Kompaktowe wymiary pieców metalowych mają tę wadę - zbyt małą powierzchnię wymiany ciepła z powietrzem.

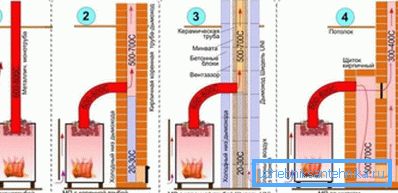

2. Ponadto gazowe produkty spalania mają bardzo wysoką temperaturę - od + 300 ° i więcej. Dlatego musimy myśleć o bezpieczeństwie pożarowym i ocieplić komin.
3. Jak wiadomo, wydajność pieców jest proporcjonalna do odwrotnej temperatury odpadów spalania. W przypadku gotowania jednostki kuchenne zużywają znacznie więcej niż cała generowana energia cieplna.
4. Ponadto takie piece zwykle mają krótkie kanały kominowe. Dlatego są pochłaniane trochę ciepła.

Zwróć uwagę! Z tych wszystkich powodów w instrukcji stwierdza się, że maksymalna strata ciepła w jednostkach spada na komin, zgodnie z którym produkty spalania są uwalniane do atmosfery. Oznacza to, że duży procent ciepła zużytych piecyków na paliwa zużywa się na "ogrzewanie ulicy".

1. Takie straty ciepła są nieracjonalne z dowolnego punktu widzenia. Istnieje potrzeba ich zminimalizowania. Jednym z najczęstszych sposobów zmniejszenia strat energii w piecu jest wyposażenie urządzenia własnymi rękami w osłonę grzewczą.

Co to jest urządzenie

1. Klapa to mała ceglana ściana przymocowana do pieca, wewnątrz której znajduje się rozbudowany system kominowy..
2. Takie urządzenia prawie nigdy nie są wykonane z paleniskiem.. Osłona jest ogrzewana z powodu gazów usuwanych z pieca. Strukturalnie ściana nie jest w stanie wydzielać dużo ciepła do środowiska.

1. Istnieją bardziej złożone i wygodne projekty, których cena jest wyższa. Są one wyposażone w swoje małe piece. Można je uniezależnić od płyty do gotowania i przymocować, na przykład, do piecyków z kominkiem.
2. Cegła ma dobre przewodnictwo cieplne, a co najważniejsze - dużą pojemność cieplną. Rozgrzewając się podczas rozpalania pieca lub gotowania, wydziela ciepło do pomieszczenia na kilka godzin. Więc możesz uzyskać analogię do ceglanego pieca. Tylko prostsze konstruktywnie i za mniejsze pieniądze.

Zwróć uwagę! Piec do ogrzewania i gotowania z osłoną może mieć moc cieplną równą 7/14 kW. Kiedy paliwo pali się, ściana przez długi czas nadaje środowisku około 1 kW ciepła. Aby niezależnie ogrzać pomieszczenie, to nie wystarczy, ale aby szybko nie wyschło, wystarczy ta ilość energii.

Konstrukcje urządzeń

Konstrukcje płyt grzewczych są podzielone na dwie szerokie kategorie: mogą być grube lub cienkościenne.

O grubości ścianki

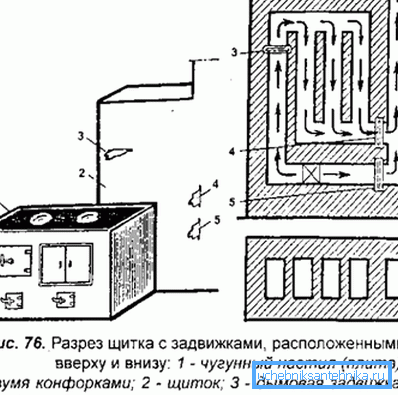

1. Grubościenne płyty układane są na pół cegły. Muszą być dobrze nagrzane. Kiedy piec kuchenny z klapą grzejną jest stale używany, takie urządzenie jest wskazane. Między innymi - grubościenne konstrukcje są preferowane z punktu widzenia bezpieczeństwa przeciwpożarowego.

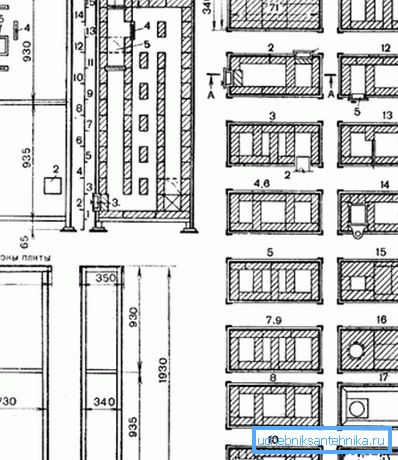

2. Ogrzewanie cienkościennych klap umieszcza się w ćwiartce cegły. Aby spełnić wymagania ochrony przeciwpożarowej, takie konstrukcje są często pokryte metalowymi osłonami.
3. Powierzchnia ścian może być otynkowana, kafelkowana płytkami lub, po zakończeniu połączeń, pozostawiona bez wykończenia. Podczas układania konieczne jest odsłonięcie kominka pieca z osłoną cieplną.

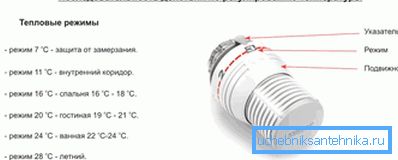

1. Urządzenia mogą pracować w dwóch trybach pracy - zimą i latem. W pierwszym z nich projekt całkowicie się nagrzewa, w drugim częściowo.

Zwróć uwagę! Po ułożeniu osłony grzewczej stosuje się podwyższone wymagania ochrony przeciwpożarowej. Na przykład urządzenie powinno być zbudowane z konieczności na osobnym fundamencie. Musi być wodoodporny.

Jakie sprzęgło preferować

Układanie płyt grzewczych własnymi rękami, biorąc pod uwagę kilka zaleceń.

1. Bardziej racjonalna konstrukcja w połowie cegły. Struktury o cienkich ścianach są jednak szybciej ogrzewane i szybko schładzane.
2. Kładziesz się? cegły wymagają ponadto zastosowania się do zwiększonych środków bezpieczeństwa pożarowego. Pożądane jest więc, aby takie tarcze włożyć do stalowej obudowy.
3. Temperatura produktów spalania spalin nie powinna być mniejsza niż + 100 °. W przeciwnym razie trakcja w piecu może znacznie spaść, a kondensat zacznie osiadać na jego elementach.
4. Jak we wszystkich kominach pieca, w zaworach należy stosować zawory do regulacji. W przeciwnym razie w chłodne dni temperatura w pomieszczeniach spadnie bardzo szybko.
5. Kolejność osłony cieplnej składa się ze zwykłych czerwonych cegieł. Muszą być korpulentne, szczelina w materiale potrzebnym do izolacji, ale w tym przypadku do czegokolwiek.
6. Do klejenia murów konieczne jest użycie zaprawy glinianej z pieca. Mieszanka cementowo-piaskowa nie jest odporna na wysoką temperaturę.

Plany pracy

Zgodnie z zasadą działania wyróżnia się dwa typy urządzeń.

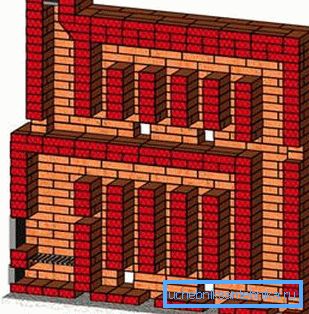

Osłony kanałów

1. Wewnątrz tego urządzenia znajduje się rodzaj labiryntu kominów, które mają ten sam przekrój.
2. Po umieszczeniu takich płyt grzewczych mogą one mieć zarówno poziome, jak i pionowe przegrody.
3. Energia cieplna do ścian produktów spalania daje w wyniku równomierny ruch wzdłuż całej długości kanałów.
4. W urządzeniach typu kanałowego mosty często omijają komin. Są one odgrodzone przegrodami. Konieczne jest, aby w okresie letnim piec nie ogrzewał pomieszczenia.

W piecach-kominkach zworki nie są potrzebne, ponieważ są wyposażone w tarcze zapewniające większy transfer ciepła. Nie należy wykonywać urządzenia mocnej metalowej jednostki, na przykład w Bawarii (moc cieplna 14 kW) bez takiego skoczka. (Zobacz także artykuł Biopaliwa do kominków: funkcje.)

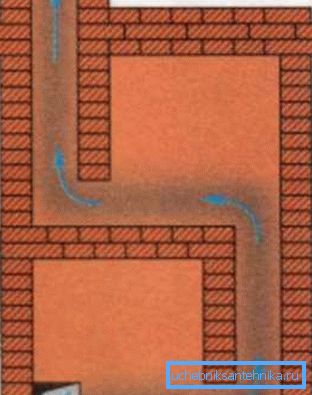

Urządzenia dzwonkowe

Osłona grzewcza typu kolpak składa się z jednej lub kilku wnęk, które są połączone kominami. Wyjście i wejście kanału we wszystkich czapach jest znacznie poniżej górnej płaszczyzny.

Dlaczego jest to konieczne? Ogrzane powietrze i gazy piecowe zawsze płyną w górę. Wnikające w nasadkę znajdują się tam gazy, zanim się ochłodzą. Kiedy oddadzą ciepło, zostaną zastąpione przez nową porcję rozgrzanych produktów spalania i spłyną po kominie na ulicę.

Zwróć uwagę! Należy pamiętać, że osłona z dwiema klapami będzie czerpać więcej ciepła z produktów odpadowych niż odpowiednik z jedną klapką. Ich koszt jest taki sam, ponieważ koszty materiałowe są równoważne.

Cechy wykonania płytki drukowanej

1. Oprócz prostokątnych urządzeń, gdy nie ma wystarczająco dużo miejsca w pokoju, często jest wyposażona w narożną osłonę. Oprócz faktu, że konstrukcja ta oszczędza użyteczną objętość, ze względu na większy obszar wymiany ciepła, daje więcej energii.

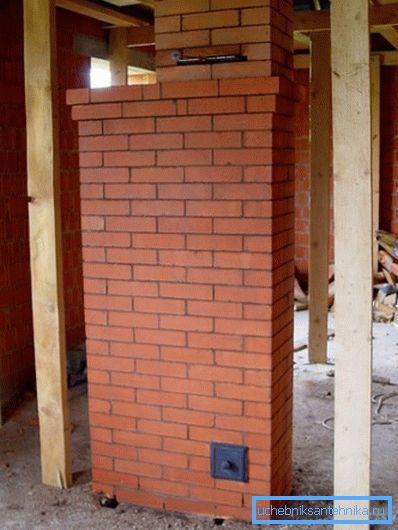

2. Jeśli wyposażysz klapę w oddzielny palenisko, zostanie ona przekształcona z dodatkowego elementu pieca w pełnoprawny sprzęt grzewczy.
3. Potrzebna jest własna komora paliwowa, aby niepotrzebnie nie topić kuchenki. (Zobacz także artykuł Ogrzewanie prywatnego domu z drewnem opałowym: funkcje.)

Wniosek

Wykonując osłonę grzewczą własnymi rękami, znacznie poprawisz wydajność głównego pieca, dzięki ulepszonej wymianie ciepła w pomieszczeniu.

Obejrzyj wideo w naszym artykule, zawiera ono wiele dodatkowych informacji.
