Klasyfikacja systemów grzewczych: od zwykłych do

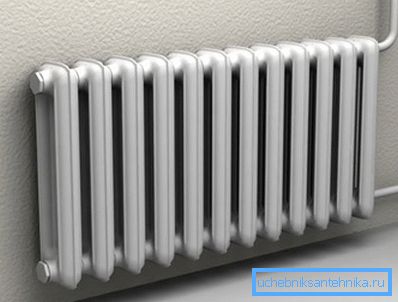

Tematem tego artykułu jest klasyfikacja systemów grzewczych dla różnych budynków. Badamy źródła wykorzystywanej w nich energii cieplnej, metody przekazywania ciepła, konfiguracje ruchu chłodziwa i okablowanie urządzeń grzewczych.

Więc idź.

Źródło ciepła

W tej roli może być:

• Gaz. Gazowe kotły grzewcze zapewniają minimalny koszt energii cieplnej. Tam, gdzie nie ma sieci gazowej, można zastosować uchwyty na gaz lub cylindry.

Jednakże: w tym przypadku cena kilowatogodzin ciepła znacznie wzrośnie.

• Drewno opałowe i węgiel. Kotły na paliwa stałe dla tych źródeł energii są zwykle zunifikowane. Ich główną wadą jest ograniczona autonomia pracy: układanie paliwa i czyszczenie popielnika są wymagane kilka razy dziennie.

Jednak generatory gazu i kotły górnego spalania mogą nieco zwiększyć odstęp między klockami.

• Peletki. Kotły na pelety z pojemnikami i dozownikami mogą osiągnąć autonomię w ciągu kilku dni.

• Solarium. Tutaj autonomia jest już obliczana w tygodniach; Wady obejmują wysoki poziom hałasu w sprzęcie i zapotrzebowanie na pojemną pojemność oleju napędowego.

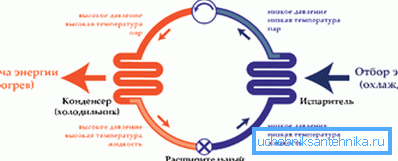

• Elektryczność. Wraz z bezpośrednimi urządzeniami grzewczymi wykorzystuje się je pompy ciepła, które wykorzystują energię elektryczną do przenoszenia ciepła ze stosunkowo zimnego otoczenia (powietrze, woda lub gleba) do cieplejszego pomieszczenia.

Oto przybliżona kalkulacja kosztów dla różnych źródeł.

Centralne źródło i rozproszone ogrzewanie

Najpopularniejszy schemat z jednym scentralizowanym źródłem ciepła (kocioł lub piec), urządzeniami peryferyjnymi i rurociągami do transportu ciepła. Jednak wraz z nimi stosowane są również rozproszone systemy grzewcze.

Przykłady?

• Elektryczne ogrzewanie podłogowe z niezależnymi termostatami.
• Konwektory elektryczne umieszczone w każdym pomieszczeniu.

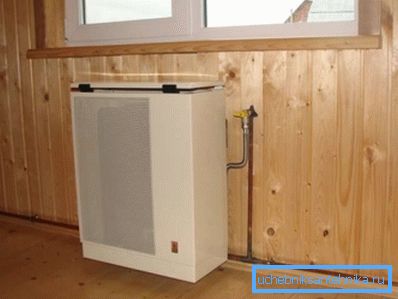

• Konwektor gazowy z rozprowadzaniem gazu wokół domu.

• Niezależne emitery podczerwieni mocy.
• Ogrzewanie jest klimatyzowane z prywatnym systemem podziału w każdym pokoju.

Metoda przenikania ciepła

Transfer energii cieplnej można przeprowadzić na kilka sposobów.

Nośnik ciepła

W tej pojemności stosuje się wodę lub jej mieszaniny z etylenem i glikolem propylenowym, zamrażając w niższych temperaturach. Wysoka pojemność cieplna płynów przenoszących ciepło umożliwia rezygnację z sieci o stosunkowo małym przekroju.

Powietrze

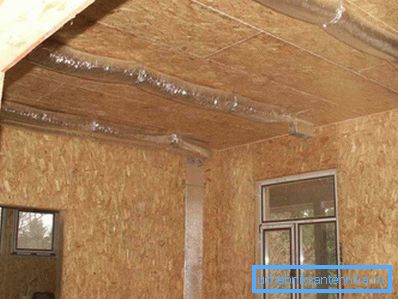

Ogrzewanie powietrzem oznacza, że ​​źródło ciepła bezpośrednio ogrzewa powietrze wchodzące do pomieszczenia. Systemy ogrzewania powietrznego często łączone są z wentylacją. Główną wadą decyzji, która wpływa na jej popularność, jest konieczność instalowania kanałów wentylacyjnych o dużym przekroju: bez uszczerbku dla wykończenia, można to zrobić tylko na etapie budowy.

Steam

Systemy grzewcze z przegrzaną parą o temperaturze 200-400 stopni w naszych czasach są wykorzystywane wyłącznie w obiektach przemysłowych. Są wygodne, ponieważ dzięki wysokiej temperaturze grzałek zapewniają minimalne wymiary przy wysokich wartościach mocy cieplnej. Brak pary wodnej stanowi poważne zagrożenie dla mieszkańców ogrzewanych pomieszczeń w razie wypadków.

Promieniowanie podczerwone

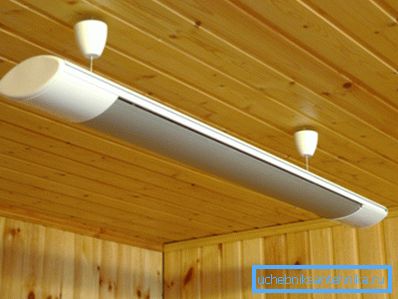

Tak zwane promienniki podczerwieni przekazują znaczną część ciepła nie do powietrza wokół nich, lecz bezpośrednio do otaczających obiektów i ludzi poprzez promieniowanie podczerwone, które leży poza widoczną częścią widma.

Użycie nadajników podczerwieni jest ekonomicznie uzasadnione, przede wszystkim dlatego, że obniża komfort minimum temperatury w pomieszczeniu. Ze względu na bezpośrednie nagrzewanie skóry w otwartych przestrzeniach ciała strefa komfortu subiektywnego zaczyna się już od + 15-16С.

Konwekcyjne i ogrzewanie podłogowe

Zwykle dla nas, od dzieciństwa, schemat ogrzewania pomieszczenia punktowymi źródłami ciepła o stosunkowo wysokiej temperaturze (grzejniki, konwektory, rejestry itp.) Nazywa się konwekcją. Każda grzałka generuje przepływ konwekcyjny; te strumienie mieszają powietrze w pokoju.

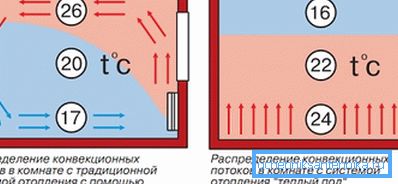

Głównym problemem ogrzewania konwekcyjnego jest to, że temperatury w ogrzewanym pomieszczeniu są niezwykle nierównomiernie rozłożone.

Co więcej: są one również dystrybuowane nieefektywnie. Pod sufitem temperatura jest o 5-8 stopni wyższa niż na poziomie wzrostu człowieka. Czy spędzasz dużo czasu na suficie?

Jednym z efektów ubocznych przegrzewania powietrza w pobliżu sufitu jest gwałtowny wzrost nieszczelności cieplnej w suficie. Straty ciepła są wprost proporcjonalne do delty temperatury między bokami obwiedni budynku.

Alternatywą dla ogrzewania konwekcyjnego jest ciepła podłoga. Powierzchnia podłogi jest podgrzewana do temperatury 25-35 stopni za pomocą kabla, nagrzewnicy lub rury z wodą.

W wyniku tego:

• Temperatura jest maksymalna dokładnie tam, gdzie jest taka potrzeba - na poziomie podłogi.

• Kurtyna termiczna zapobiegająca zamarzaniu ścian tworzy się na całym obwodzie pomieszczenia.
• Redukcja średniej temperatury w pomieszczeniu zapewnia znaczne oszczędności energii.

Ogrzewanie wody

W przypadku stosowania cieczy chłodzącej klasyfikacja systemu grzewczego jest możliwa dzięki kilku innym parametrom.

Centralny i autonomiczny

W systemach DH źródłem ciepła jest CHP lub kotłownia. Nośnik ciepła - woda techniczna - jest transportowany wzdłuż linii grzewczych; cyrkulacja w oddzielnych obwodach jest zapewniona przez różnicę między gwintem zasilającym i zwrotnym.

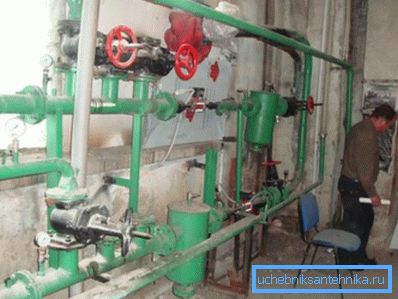

Funkcję węzła między autostradą a systemem ogrzewania budynku pełni węzeł windowy.

W tym:

• Różnica między wątkami jest wyrównana. Na torze osiąga 3-6 kgf / cm2; jednocześnie, dla stabilnego obiegu obwodu o rozsądnych rozmiarach wystarczy kropla 0,2 kgf / cm2.
• Zaangażowanie części objętości chłodziwa od obwodu powrotnego do recyrkulacji jest zapewnione. W ten sposób zmniejsza się wahania temperatury pomiędzy najbliższym węzłem windy a najdalszym od niego urządzeniem grzewczym.
• Tryb działania systemu zaopatrzenia w ciepłą wodę (dostarczanie gorącej wody) jest regulowany. W zależności od temperatury zasilania, CWU jest doprowadzana z gwintu bezpośredniego lub wstecznego.

W przypadku układu autonomicznego mamy do czynienia z pętlą zamkniętą wypełnioną nośnikiem ciepła o stałej objętości i nie połączoną z obiektami zewnętrznymi. Ciepła woda nie jest pobierana z obwodu.

Stymulacja cyrkulacji

W układzie DH chłodziwo jest napędzane przez różnicę między gwintami. A co z autonomicznymi obwodami?

Istnieją dwie możliwe opcje.

1. W układzie z wymuszoną cyrkulacją jest zapewniona przez pompę cyrkulacyjną - urządzenie o względnie małej mocy, często z możliwością stopniowego lub płynnego regulowania wydajności.

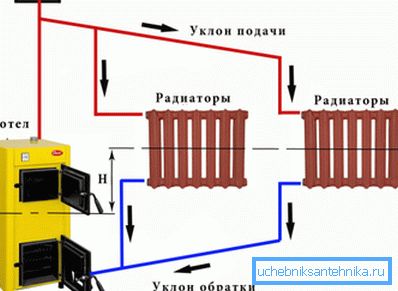

2. Systemy grawitacyjne działają ze względu na różnicę gęstości między chłodziwem a chłodziwem. Z kotła podnosi się wzdłuż tak zwanego kolektora przyspieszającego i powoli wraca przez grzejniki, uwalniając ciepło po drodze.

Przydatne: łatwo jest ulepszyć system grawitacyjny, aby przyspieszyć krążenie, instalując pompę cyrkulacyjną w obwodzie własnymi rękami. Instrukcja jest dość prosta: wypełnienie jest przerywane przez zawór lub zawór zwrotny, po obu stronach których wkładki są wykonane na pompie. Paski boczne są wyposażone w miskę przed pompą i parę zaworów odcinających.

Jeden i dwa systemy rur

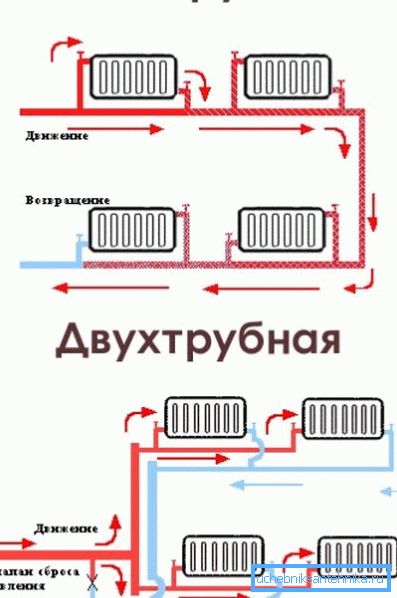

Rozmieszczenie chłodziwa w urządzeniach grzewczych może być jedno-i dwu-rurowe. W pierwszym przypadku grzejnik łamie jedyne wypełnienie lub, bardziej racjonalnie, cięcie równoległe do niego. W drugim każdej grzałce znajduje się zwora między przewodami zasilającymi i powrotnymi.

Ważny punkt: w drugim przypadku system wymaga obowiązkowego wyważenia - ustawienia przepuszczalności akumulatorów przez dławienie zaworów. Bez niego grzejniki z dala od kotła po prostu nie będą działać.

W pionie i poziomie

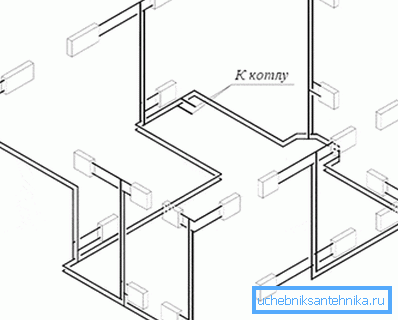

Leningradka - jednoczęściowy pierścień wokół obwodu domu z bateriami osadzonymi równolegle do niego, jest typowym układem poziomym. Stanowisko grzewcze w budynku mieszkalnym jest typowo pionowe. Jak można się domyślić, często są one łączone: na przykład w tym samym budynku mieszkalnym z pionowym stojakiem obok poziomego butelkowania.

Przekazywanie i ślepe zaułki

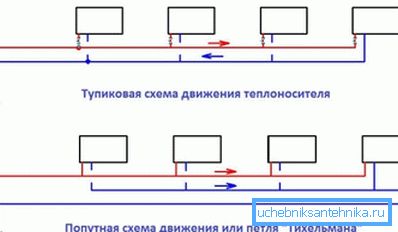

Jeżeli płyn chłodzący z wylotu kotła do wlotu nie zmienia kierunku ruchu na przeciwny - jest to układ przechodzący. Jeśli zmiany - impas.

Górne i dolne butelkowanie

W budynkach mieszkalnych można znaleźć dwa typy pionów okablowania.

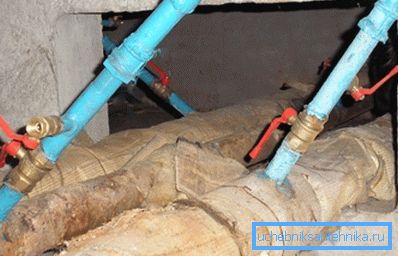

• Dolne napełnianie oznacza, że ​​strumień zasilający i powrotny znajduje się w piwnicy. Piony są połączone parami za pomocą skoczka na strychu lub na piętrze. Każda para pionów zwiera rurociągi zasilające i powrotne.

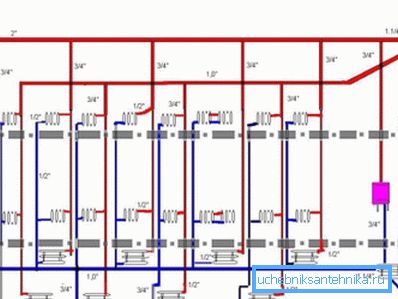

• W przypadku napełniania górnego pasza jest przenoszona na strych i wyposażona w zbiornik gromadzący powietrze. Każdy pion musi być wyłączony w dwóch punktach; ale kiedy uruchamiasz system, istnieje mniej problemów o rząd wielkości: nie musisz spuszczać powietrza na każdą parę pionów, ale tylko w jednym zbiorniku.

Podłączanie grzejników

Sekcyjne grzejniki można podłączyć do linii zasilających na kilka sposobów.

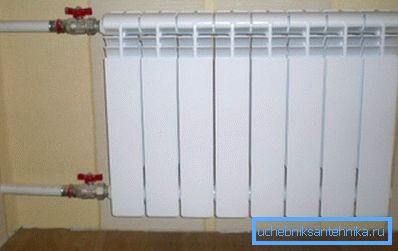

• Połączenie boczne jest najkorzystniejsze pod względem estetyki. Jednak przy dużej długości urządzenia zewnętrzne sekcje będą zauważalnie zimniejsze niż pierwsze z wkładki.

• Połączenie diagonalne pozwoli na rozgrzanie akumulatora na całej jego długości.

Porada: aby połączyć się z lewym korkiem, nie używaj zamiatania, ale Amerykanina. Znacznie uprości to demontaż i instalację grzejnika.

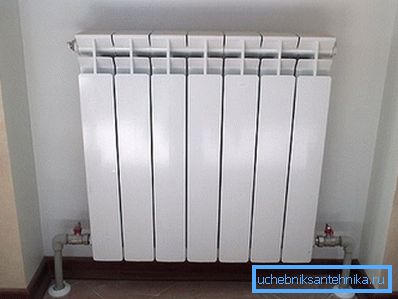

• Wreszcie, schemat od dołu w dół nie tylko ogrzeje grzejnik równomiernie, ale także zwolni go z potrzeby płukania. Ciągłe krążenie przez dolny kolektor nie pozwoli mu się zamulić. Minusem takiego połączenia jest konieczność dostarczenia górnego korka z zaworem Mayevsky'ego i do odpowietrzania przy każdym starcie.

Wniosek

Mamy nadzieję, że nasz wgląd w teorię, choć nieco powierzchowną, okaże się przydatny dla czytelnika. Jak zwykle dołączony film oferuje mu dodatkowy materiał.

Sukcesy!
