Kocioł gazowy do ogrzewania i ciepłej wody: pomoc w doborze
Co to są kotły gazowe, które mogą zapewnić dom lub mieszkanie z ogrzewaniem i ciepłą wodą? Przez jakie znaki są klasyfikowane? Jak jest ogrzewanie z kotła gazowego? Wreszcie, którzy producenci powinni zwrócić uwagę przy wyborze sprzętu? Szukajmy odpowiedzi.
Klasyfikacja
Jest to możliwe z kilku powodów.
Zakwaterowanie
Zainstalowane są kotły podłogowe, jak sama nazwa wskazuje, na podłodze lub na specjalnej platformie. Z reguły w wersji zewnętrznej wytwarzane są urządzenia o znacznej mocy (od 50 kW do kilku megawatów).
Ich charakterystyczną cechą jest brak elementów wiążących w korpusie kotła. Jednostka bezpieczeństwa, pompa i zbiornik wyrównawczy są kupowane i instalowane osobno.
Z kolei kotły podłogowe mogą różnić się kilkoma dodatkowymi parametrami.
- Palnik może być rurowy (dostarczający gaz do powietrza przez perforowaną rurkę) lub wiejący (mieszający się gaz i powietrze w optymalnej proporcji).
- Wymiennik ciepła wykonany z żeliwa lub stali. Wymiennik ciepła stalowego kotła płomienistego jest płaszczem wodnym wokół płomienia palnika i zapewnia maksymalną moc, czasami w megawatach.
Żeliwny wymiennik ciepła jest trwalszy, ale ze względu na właściwości fizyczne żeliwa ma ograniczenia co do maksymalnej temperatury ogrzewania, co ogranicza moc do kilkuset kilowatów.
Ponadto: ze względu na kruchość żelaza, wymienniki ciepła muszą być niezwykle masywne. Znaczna waga czasami powoduje, że producenci dostarczają je w oddzielnych sekcjach z instalacją w kotle podczas jego instalacji.
Kotły naścienne mają zwykle moc do 100 kilowatów i są wyposażone w główne elementy taśmy (grupa bezpieczeństwa, pompa, a czasami zbiornik wyrównawczy). W rzeczywistości mamy do czynienia z pokojem mini-kotłowni.
Montaż na ścianie implikuje pewne ograniczenia masy produktu, co decyduje o jego cechach konstrukcyjnych:
- W kotłach ściennych stosowane są tylko palniki rurowe.
- Wymiennik ciepła wykonany jest ze stali lub miedzi. Druga opcja zapewnia większą zwartość, ale ponownie ogranicza maksymalną temperaturę płomienia.
Funkcjonalność
Na tej podstawie kotły są podzielone na obwody jednokierunkowe i dwuprzewodowe. Z definicji kocioł jednoprzewodowy przeznaczony jest tylko do pracy przy ogrzewaniu i, jak się wydaje, nie spełnia naszych wymagań: nie przewiduje ogrzewania wody dla hozrodu. Jednak uzupełnienie produktu przez pośredni kocioł grzewczy, w którym płyn chłodzący wydziela część energii cieplnej, całkowicie rozwiązuje ten problem.
Zwróć uwagę! Naturalne pytanie brzmi, czy ta struktura może zapewnić latem ciepłą wodę w domu? Oczywiście. Wystarczy podczas instalacji przewidzieć oddzielny mini-obwód, przez który będzie przepływał płyn chłodzący między kotłem a kotłem, z odciętymi przez zawory urządzeniami grzewczymi.

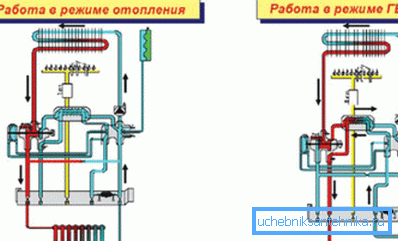

Kocioł z podwójnym obiegiem ma dwa oddzielne wymienniki ciepła do ogrzewania i ciepłej wody lub alternatywnie współosiowy wymiennik ciepła połączony, w którym woda bieżąca ponownie wymienia ciepło z chłodziwem. Ponadto istnieją projekty z wbudowanym ogrzewaniem pośrednim nagrzewnicy.
Którą opcję wybrać potencjalnego nabywcy?
Zdecydowanie zalecamy zwrócenie uwagi na projekty z podgrzewaczami wody. Instrukcja dotyczy bardziej stabilnej temperatury wylotowej gorącej wody, którą zapewniają: grzałka przepływowa z automatyczną regulacją mocy sprawia, że próbujemy wziąć prysznic w ciągłą walkę z mikserem.
Wybór produktu z oddzielnym lub wbudowanym kotłem zależy wyłącznie od wielkości i konfiguracji pomieszczenia przeznaczonego na urządzenia grzewcze.
Trakcja
Może być naturalny i wymuszony. Naturalny ciąg, charakterystyczny dla produktów z palnikiem otwartym (atmosferycznym), obejmuje wybór powietrza do utrzymania spalania bezpośrednio z pomieszczenia, w którym zainstalowane jest urządzenie grzewcze. Produkty spalania są odprowadzane do komina lub przewodu wentylacyjnego.
Jedynym plusem projektu jest całkowita nietrwałość.
Kilka wad:
- Potrzeba komina lub znacznej średnicy kanału wentylacyjnego (zwłaszcza przy umieszczaniu wielu kotłów na tym samym pionie).
- Ogrzewanie kanału przechodzącego przez pomieszczenie, które oczywiście nie zadowoli właściciela w lecie.
- Rygorystyczne wymagania dotyczące pokoju (z reguły - kuchni), w którym znajduje się kocioł. W szczególności, gdy moc kotła wynosi do 60 kW, powinna ona mieć objętość co najmniej 15 m3 + 0,2 m3 na kilowat, powinna być wyposażona w okno wentylacyjne i szczelinę pod drzwiami o przekroju co najmniej 0,025 m2.
W przypadku trakcji wymuszonej (tzw. Palnik zamknięty, z doładowaniem lub z turbodoładowaniem) cała wymiana powietrza odbywa się między kotłem a ulicą, bez pośrednictwa pokoju.
Powietrze jest zasysane przez wentylator wlotowy przez zewnętrzny kanał współosiowej rury, przeciągnięty przez dowolną ścianę zewnętrzną; produkty spalania są odprowadzane przez rdzeń tej samej rury. Rura wyprowadzona przez ścianę jest wyposażona w specjalną kratkę - terminator uniemożliwiający mieszanie produktów spalania i powietrza nawiewanego.
Taki schemat jest w szczególności stosowany w nowoczesnych domach z autonomicznym ogrzewaniem mieszkań. Jedynym ograniczeniem związanym z tym (z wyjątkiem oczywiście zmienności) jest konieczność umieszczenia kotła na zewnętrznej ścianie domu.
Zapłon
Może być ręczny (piezoelektryczny) lub elektroniczny. W pierwszym przypadku do zapłonu wykorzystywany jest element piezoelektryczny, którego iskra powoduje zapłon płomienia palnika pilotowego. Główny palnik zapala się z niego; Temperatura nośnika ciepła jest kontrolowana za pomocą mechanicznego termostatu, który zatrzymuje przepływ gazu do głównego palnika po osiągnięciu pożądanej temperatury.
Ponadto: wszystkie piecyki opalane piezoelektrycznym są wyposażone w dodatkowy mechanizm termostatyczny do odcięcia dopływu gazu, gdy płomień pilotowy jest wyłączony.
Piezoelektrowanie jest wygodne tam, gdzie występują częste problemy z elektrycznością. Wady mogą być rejestrowane w niemożliwości zdalnego sterowania kotłem za pomocą zdalnych sterowników, termostatów i modułów GSM, a także niższej wydajności: palnik rezerwowy zużywa około 20% całkowitego gazu.
Natomiast zapłon elektroniczny powoduje, że urządzenie jest niestabilne; z drugiej strony właściciel ma możliwość znacznie bardziej elastycznego sterowania sprzętem, wiążąc temperaturę wewnętrzną w domu z warunkami pogodowymi, sporządzając dzienny i tygodniowy harmonogram temperatur itp. Zmienność jest częściowo kompensowana przez podłączenie kotła przez UPS, który może obsługiwać go przez kilka godzin.
Ciepło spalania
Schemat działania klasycznego (konwekcyjnego) kotła gazowego wykorzystującego tak zwaną niższą wartość ciepła ciepła wskazuje na dość wysoką temperaturę czynnika przekazującego ciepło w rurze powrotnej. Jego spadek poniżej 50 - 55 ° spowoduje, że kondensat spadnie na wymiennik ciepła, w tym nie tylko wodę, ale także bardzo agresywne zanieczyszczenia zawierające kwas.
Jeśli jednak użyjesz dodatkowego odpornego na korozję wymiennika ciepła (ekonomizer) i zorganizujesz odprowadzanie skroplin, możesz otrzymać dwie niezwykle przyjemne premie.
- Temperaturę powrotną można obniżyć do 30-40 stopni, co pozwoli bez trudu na zasilanie systemu ogrzewania niskotemperaturowego.
- Wydajność kotła wzrośnie o 9-11%. Kondensacja produktów spalania zapewni ekonomizerowi dodatkowe ciepło.
Suma otrzymana na obu wymiennikach ciepła jest nazywana najwyższą wartością opałową. Przekracza on ilość energii, którą teoretycznie można wyekstrahować z procesu utleniania lotnych węglowodorów, co pozwala producentom mówić o kotłach kondensacyjnych o niesamowitej sprawności rzędu 105 - 109%.
Zgromadzenie
Jak montowane są kotły gazowe do ogrzewania i ciepłej wody?
Odpowiedź zależy przede wszystkim od rodzaju kotła.
- Urządzenia podłogowe o znacznej masie (od 500 kg) wymagają instalacji na osobnym fundamencie.
- Kotły z otwartym palnikiem, jak już wspomniano, wymagają dostarczania wystarczającej ilości powietrza do pomieszczenia, w którym są zainstalowane. Nie zapomnij o ograniczeniach dotyczących minimalnej objętości pokoju.
- Współosiowy kanał powietrzny należy usunąć nie mniej niż dwa metry od ziemi i nie bliżej niż pół metra od najbliższego okna lub wylotu wentylacji. Przekrój poziomy kanału nie powinien być dłuższy niż metr.
Przydatne: lepiej jest zainstalować kanał powietrzny z niewielkim odchyleniem w kierunku kotła i uzupełnić go za pomocą kolektora kondensatu. W przypadku silnych mrozów w przeciwnym kierunku występuje tendencja do zamarzania kondensatu w rurze. Nie dotyczy to oczywiście regionów o łagodnej zimie.
- Urządzenia, które nie mają pompy, grupa bezpieczeństwa (zawór, manometr, odpowietrznik) i zbiornik wyrównawczy są w nie wyposażone.
- Pompa jest zwykle umieszczana na rurze powrotnej przed kotłem, aby zminimalizować jej nagrzewanie.
- Zbiornik wyrównawczy i grupa bezpieczeństwa są z reguły montowane w odległości 10 średnic napełnienia przed pompą, w obszarze o minimalnej turbulencji.
- Objętość zbiornika wyrównawczego dla układu grzewczego jest pobierana w 10% całkowitej objętości chłodziwa w obwodzie. Ilość chłodziwa w układzie zrównoważonym jest zwykle obliczana w tempie 13 litrów na kilowat mocy kotła.
- Wydajność pompy dobierana jest w taki sposób, aby cała objętość chłodziwa obracała się trzy razy na godzinę.
- Optymalny schemat połączeń dla długich grzejników sekcyjnych jest od dołu do dołu lub po przekątnej. W obu przypadkach każde urządzenie grzewcze jest wyposażone w odpowietrznik - dźwig Mayevsky, zawór lub zawór sprzęgający wodę.
Ważne: połączenia z gazociągiem nie można wykonać ręcznie. Ta praca jest wykonywana wyłącznie i wyłącznie przez przedstawiciela lokalnej organizacji gazowniczej lub licencjonowanego przedstawiciela serwisu sklepu, który sprzedał ci kocioł.
Producenci i modele
Którzy producenci kotłów gazowych zasługują na szczególną uwagę? Zapoznamy się z niewypowiedzianą oceną marki i zbada kilka próbek.
Ocena
- Najlepszymi niemieckimi producentami są Vaillant, Wolf i Buderus. Czasami szwedzkie ITS wchodzą w tę samą kategorię. Charakteryzują się najwyższą niezawodnością, szybkim pojawieniem się innowacji technologicznych oraz rozwiniętą siecią centrów serwisowych, gwarantujących bezproblemową gwarancję i serwis pogwarancyjny.
- Drugi szczebel - włoski Ferrol, Ariston i Beretta, Viardus i Dakon pochodzą z Czech, południowokoreańskich kotłów Kiturami i produktów innych europejskich producentów. Technologicznie oddychają tyłem do Niemców i Szwedów.
- Wreszcie, wybór najbardziej ekonomicznego nabywcy - produkty krajowe i kotły grzewcze gazowe pochodzenia ukraińskiego. Z nielicznymi wyjątkami są to nielotne urządzenia wyposażone w zapłon piezoelektryczny. Są one dość niezawodne, chociaż nie oferują właścicielowi stopnia automatyzacji charakterystycznego dla produktów zachodnich.
Wskazówka: przed dokonaniem wyboru na korzyść producenta zapoznaj się z mapą lokalizacji autoryzowanych serwisów. Lepiej wybrać produkt, który w razie awarii zostanie szybko naprawiony na miejscu.
Próbki
Przyjrzyjmy się konkretnym modelom od różnych producentów.
Atem Zhytomyr 3 KS-G-007 SN
Parametr | Znaczenie |
Wpisz | Jednokierunkowa konwekcja, z możliwością podłączenia pośredniego kotła grzewczego |
Instalacja | Outdoor |
Palnik | Otwórz |
Wymiennik ciepła | Stal |
Moc | 7 kW |
Zapłon | Piezoelektryczny |
Msza św | 37 kg |
Wydajność | 92% |
Cena | 11070 r. |
Beretta CIAO 24 CSI
Parametr | Znaczenie |
Wpisz | Podwójna konwekcja |
Instalacja | Montaż ścienny |
Palnik | Zamknięty przy wymuszonym zapłonie i zapłonie elektronicznym |
Moc | 25,8 kW |
Wydajność | 84,5-92,8% |
Zużycie energii elektrycznej | 115 W |
Temperatura chłodziwa | 40 - 80С |
Maksymalne zużycie ciepłej wody przy temperaturze wody + 35 ° C | 9,8 l / min |
Zbiornik wyrównawczy | 8 l |
Pompa cyrkulacyjna | 3-biegowy Grundfos |
Możliwość korzystania z pilota zdalnego sterowania | Są |
Cena | 23650 r. |

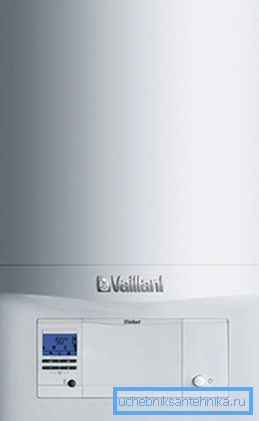

Vaillant ecoTEC pro VUW INT 236
Parametr | Znaczenie |
Wpisz | Kondensacja dwuprzewodowa |
Instalacja | Montaż ścienny |
Moc | 19,7 kW |
Palnik | Zamknięty przy wymuszonym zapłonie i zapłonie elektronicznym |
Wymiennik ciepła | Stal nierdzewna |
Zużycie energii elektrycznej | 70 W |
Wydajność | 107% (w odniesieniu do teoretycznej maksymalnej wartości opałowej gazu) |
Wymiennik ciepła do dostarczania ciepłej wody | Oddzielna płytka |
Grupa bezpieczeństwa | Zbudowany |
Pompa | Wbudowany dwustopniowy |
Zbiornik wyrównawczy | 8 l |
Msza św | 33,4 kg |
Cena | 75330 r. |
Wniosek
Mamy nadzieję, że nasza krótka recenzja pomoże czytelnikowi w wyborze sprzętu grzewczego. Załączony film tradycyjnie oferuje jego uwagę dodatkowe informacje tematyczne. Sukcesy!
