Kocioł grzewczy: jak wykonać prostą i ekonomiczną jednostkę

W większości przypadków kotły na paliwa stałe mają jedną znaczącą wadę - muszą stale ładować porcje węgla, drewna opałowego, brykietów itp. Problem ten można jednak uniknąć.

Możesz zrobić kocioł pirolityczny z rury. Dotyczy urządzeń długotrwałego spalania i może pracować na wszystkich rodzajach paliw stałych, nawet na odpadach palnych.

Cechy stałego generatora ciepła paliwa

Najpierw o tym, jak działa urządzenie.

Zasada działania

1. Długie urządzenia spalające działają poprzez tlenie się paliw stałych przez 10/16 godzin. W tym przypadku jednostki wymiany ciepła znacznie wzrosły.
2. Paliwo przepaliło się całkowicie. Z tego powodu spada koszt eksploatacji urządzenia, a ilość odpadów spada.
3. Takie kotły mają pojemny palenisko z ograniczoną strefą spalania i kontrolowanym dopływem powietrza zewnętrznego..
4. Masowe porcje paliwa ładowane są do nich raz na 10/16 godzin.. Ograniczając dopływ tlenu do kotła, możliwe jest uzyskanie powolnego tlenia się paliwa w wysokich temperaturach.
5. Jeśli zamierzasz przygotować kocioł do kąpieli własnymi rękami z rury, możesz zainstalować zbiornik wymiennika ciepła na kominie, który podgrzeje wodę kąpielową.

Zwróć uwagę! Podsumowując powyższe, możliwe jest załadowanie kotłów o długim spalaniu raz lub dwa razy dziennie. System grzewczy będzie działał w sposób ciągły.

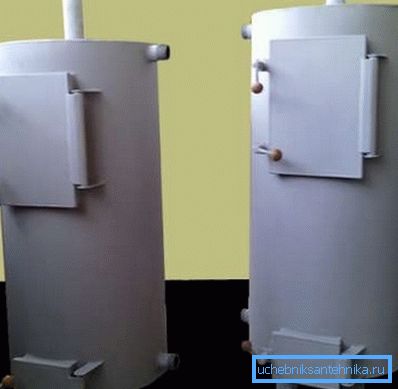

Konstrukcja urządzenia

1. Kocioł z rurą płomieniową najlepiej wykonać z rur o przekroju poprzecznym 300 mm. Ich grubość ściany musi wynosić co najmniej 3 mm. Cieńszy metal z powodu wysokich temperatur szybko się przepali.
2. Długość rury powinna wynosić 80/100 cm, a objętość załadowanego paliwa zależy od tego parametru.

Z założenia urządzenie jest podzielone na 3 sekcje.

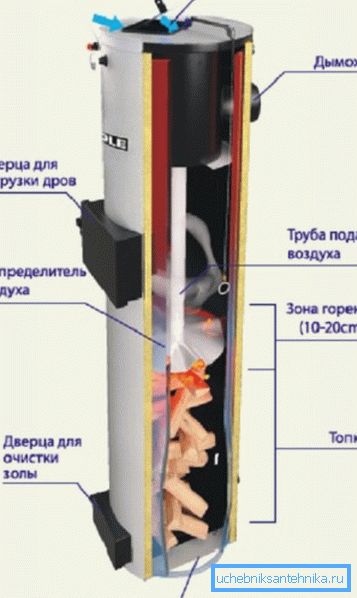

1. Miejsce do zakładania paliwa. Jego wysokość może się różnić podczas spalania paliwa.
2. Grunt do spalania i wytwarzania ciepła. Tam tlące się paliwo.
3. Obszar do całkowitego spalania. W nim popiół wypala się, a spaliny są odprowadzane.

Urządzenie ograniczające obszar spalania oznacza okres eksploatacji urządzenia bez uzupełniania paliwa, zwane jest dystrybutorem powietrza.

1. To jest metalowy okrąg o grubości 4/6 mm i otwór w środku. Przez nią za pomocą rury teleskopowej tlen wchodzi do miejsca spalania.
2. Rozdzielacz powinien mieć średnicę nieco mniejszą niż przekrój urządzenia. Będzie poruszał się bez przeszkód.
3. Wysokość obszaru spalania jest kontrolowana przez sam wirnik, a także szerokość jego łopatek. Dystrybutor powietrza ma wysokość nie większą niż 5 cm, w przeciwnym razie drewno bardzo szybko się spali.

Rura wlotu powietrza może być monolityczna lub teleskopowa.

1. Jego przekrój powinien wynosić około 6 cm, przy otworze rozdzielacza nie więcej niż 2 cm, w przeciwnym razie komora paliwowa będzie przesycona tlenem.
2. Tlen może wpływać do rury bezpośrednio z otaczającej przestrzeni lub z komory nagrzewania powietrza, w górnej części urządzenia. Tak więc spalanie będzie bardziej stabilne i wydajne.
3. Przepływ tlenu do komory może być regulowany przez klapkę umieszczoną w górnej części urządzenia.

Samoprzylepny kocioł na paliwo stałe musi mieć komin z komina do odprowadzania produktów spalania. Można go spawać z boku kotła u góry ściany.

Zwróć uwagę! Wyjście komina musi być najpierw poziome. Długość tego segmentu może wynosić 40/50 cm, a takie urządzenie zapobiegnie powstawaniu nadmiernej siły trakcyjnej.

Dno kotła powinno być wyposażone w popielnik z drzwiczkami do zbierania popiołu, żużla i popiołu.

Ogrzewanie chłodziwa dla systemu ogrzewania wody w budynku na dwa sposoby.

1. Zamontowany zdalny zbiornik, przez który przechodzi się komin. Podgrzane produkty spalania wydzielają ciepło do wody układu grzewczego.
2. Rura wymiennika wody przechodzi przez komorę spalania urządzenia. W zbiorniku woda jest podgrzewana za pomocą cewki, która jest podłączona do rury.

Pierwsza metoda jest znacznie łatwiejsza do wdrożenia. Jest to idealne rozwiązanie, jeśli kocioł jest wykonany z kąpieli z rury. Druga metoda jest jednak bardziej wydajna i dość skomplikowana w wykonaniu. Jest optymalny dla budynku mieszkalnego.

Niezależna produkcja kotła

Ponadto, jak zamontować kocioł z rury własnymi rękami.

Co trzeba gotować

Będziesz potrzebował następujących rzeczy.

1. Rura stalowa do obudowy urządzenia, o średnicy 30 cm, o grubości ścianki nie mniejszej niż 3 mm.
2. Blacha o grubości 4 mm.
3. Rury metalowe: przekrój 6 cm - dla kanału, o średnicy 10 cm - dla komina.
4. Urządzenie spawalnicze.
5. Szlifierka kątowa (to znaczy bułgarska).

Zwróć uwagę! Kocioł powinien być zamontowany na ściśle poziomym i płaskim podłożu. Często do tego trzeba polać wylewką betonową.

Proces pracy

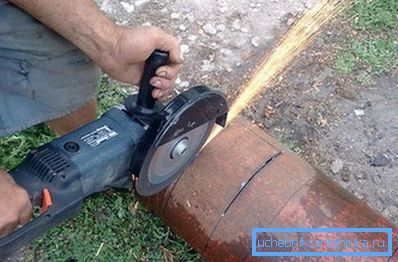

1. Najpierw rura dla korpusu jest przycinana na żądaną długość 80/100 cm, a jeśli wysokość kotła jest większa, trudno będzie złożyć paliwo.
2. Następnie krawędzie obrabianego przedmiotu są wyrównane.
3. Następnie spód jest przyspawany do rury z blachy stalowej, w razie potrzeby - nogi wykonane z pręta kanału.

1. Następnie wykonuje się dystrybutor powietrza. Okrąg jest wycinany z arkusza stali, którego przekrój jest o 2 cm mniejszy niż wewnętrzna średnica korpusu. W środku koła wywiercono otwór o średnicy nie większej niż 2 cm.

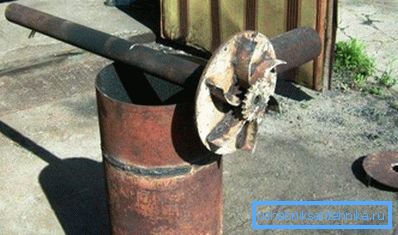

2. Wirnik z ostrzami wykonanymi z blachy stalowej jest przyspawany do dolnej części rozdzielacza powietrza. Powinny mieć nie więcej niż 5 cm szerokości.
3. Rura kanału powinna być przyspawana do górnej części regulatora tak, aby otwór dystrybutora znajdował się pośrodku jego sekcji.

1. Instrukcja ostrzega, że ​​wysokość kanału musi wynosić co najmniej 100% wysokości korpusu urządzenia. Górna część rury musi być wyposażona w klapę, która reguluje przepływ powietrza.
2. W dolnej części urządzenia musisz zrobić drzwi do popielnika. Do tego młynka wyciąć prostokąt blachy stalowej. Potem wysklepia. Następnie spawany jest uchwyt i zawiasy.

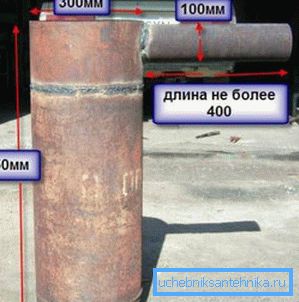

3. Na górze urządzenia jest spawany komin. Po pierwsze, rura powinna przebiegać poziomo, a następnie przepuszczana przez wymiennik ciepła systemu grzewczego, który ma postać zbiornika.
4. Teraz pozostaje zrobić pokrywę kotła. Powinien mieć otwór pod rurą dystrybutora powietrza. Pokrywa musi być tak dopasowana, aby pasowała do paleniska urządzenia. W przeciwnym razie urządzenie zacznie palić. (Zobacz także artykuł Rura kominowa ze stali nierdzewnej: cechy.)

Wniosek

Jeśli opisany kocioł zostanie wykonany i będzie działał prawidłowo, będzie ekonomiczny i bezpieczny. Takie urządzenie może pracować na każdym paliwie stałym, a nawet łatwopalnym odpadach domowych.
