Kocioł grzewczy na paliwo stałe

Koszt kotła grzewczego wykonanego metodą przemysłową (niezależnie od rodzaju paliwa, z wyjątkiem prądu elektrycznego), zaczyna się od 13 tysięcy rubli. Są to próbki małej mocy, które są w stanie ogrzać niewielki wiejski dom. Większość właścicieli domów nie nadaje się. Ponadto nie zawsze jest możliwe wykorzystanie gazu ziemnego do ogrzewania. Konieczne jest rozważenie jako alternatywnego paliwa stałego, zużytego oleju, energii elektrycznej. Dla wielu osób paliwo stałe jest bardziej odpowiednie: drewno, węgiel, brykiety. Rzemieślnicy wolą robić własnoręcznie kocioł grzewczy na paliwie stałym. To oszczędza pieniądze, a ręce mają coś do zrobienia.

Główne składniki

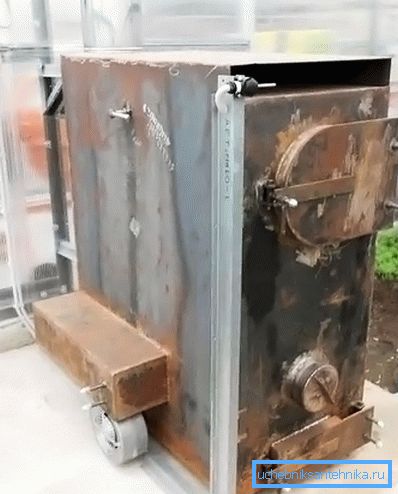

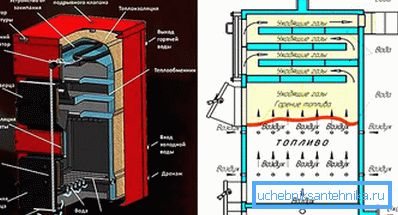

Kotły na paliwo stałe składają się z następujących elementów:

• dział ładowania paliwa;
• kolekcjoner złota;
• zawory dławiące;
• rusztowe kraty;
• zbiornik na wodę;
• wymiennik ciepła;
• komin.

Gatunek

Zgodnie z metodą umieszczenia wymiennika ciepła, kotły na paliwo stałe są:

• poziomo - wymiennik ciepła znajduje się w płaszczyźnie poziomej;
• pionowo - wymiennik ciepła jest zainstalowany w kotle.

Cechą poziomego położenia wymiennika ciepła jest pochylona pozycja. Pomiędzy punktem górnym a punktem dolnym (wylot chłodziwa do układu) różnica wynosi 1 cm, a kotły z pionowym wymiennikiem ciepła są wykorzystywane głównie do ogrzewania.

Zasadniczo każdy kocioł na paliwo stałe może być używany do gotowania. W tym celu konieczne jest zapewnienie powierzchni do gotowania w swojej konstrukcji.

Toolkit

Do montażu kotła potrzebne są narzędzia i materiały.

Narzędzia:

• spawarka łukowa;
• szlifierka kątowa ("szlifierka") i tarcze tnące do cięcia metalu;
• kleszcze;
• wiertarka elektryczna z zestawem wierteł;
• poziom i ruletka.

Materiały:

• Cegła ogniotrwała
• Przesiany piasek.
• Clay
• Blacha o grubości 5-8 mm. Lepiej jest używać stali nierdzewnej, ale możesz użyć stali.
• Żeliwne kraty.
• Metalowy narożnik.
• Rury stalowe do wody o przekroju prostokątnym i okrągłym.
• Drzwi do przedziału paliwowego, złoty odbiornik.
• Klapa kominowa.
• Tylko obejście lub cyrkulator.

Jeżeli wymuszona cyrkulacja jest podstawowa, a grawitacyjny system grzewczy musi zostać oszczędzony jako rezerwa - zainstalowane jest obejście. Podczas pracy tylko wymuszonej cyrkulacji zainstaluj jedną pompę.

Produkcja i montaż części

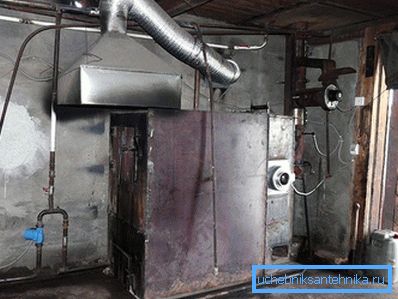

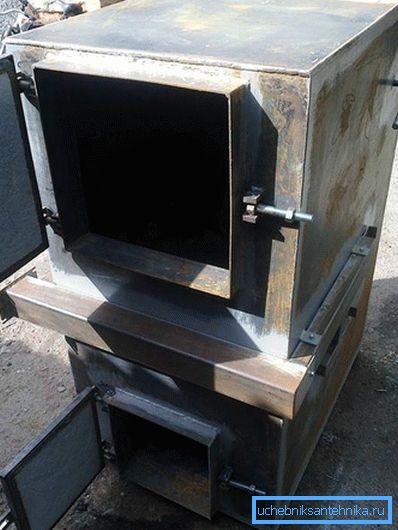

Rozpocznij prace nad instalacją kotła własnymi rękami, przygotowując schemat i rysunki zespołu. Według nich rozmiary są nakładane na arkusze metalu. Zaznaczając wycięte przednie, tylne, boczne ściany i spód kotła. Przed wyciętymi otworami na drzwi odbiorników paliwa i złota.

Jeśli przecinamy otwory za pomocą obcinarki do gazu, a następnie, aby stal nie "prowadziła", otwory są wiercone w narożach przedmiotu obrabianego, a następnie metal jest wycinany od środka do krawędzi wzdłuż oznakowania.

Jeśli używasz szlifierki, otwory w narożnikach wiertarki nie są konieczne. Wystarczy przeciąć metal na zamierzonym konturze. Również pod względem wielkości, wszystkie metalowe części kotła są cięte.

Montaż wymiennika ciepła rozpoczyna się od wykonania otworów w rurach przeznaczonych do regałów. Mają kwadratowy przekrój wynoszący 40 - 60 cm W pionowych rurach, które znajdują się z przodu, 4 otwory o średnicy 5 cm są wycinane za pomocą przecinarki gazowej, umieszczając je równomiernie na całej długości obrabianego przedmiotu.

Okrągłe otwory o rozmiarach 4 i 5 cm są wykonane w tylnych słupach, od dołu przyszłego wymiennika ciepła, otwory służą do dostarczania wody do kotła (powrotu), a od góry - do dostarczania wody do systemu grzewczego (dostawy). Wszystkie otwory powinny być gładkie bez napływów, które są eliminowane za pomocą "młynka". Zgrzewanie rur w całość produktu z zachowaniem kątów 90? zarówno w pionie, jak iw poziomie, zaparzając końcowe otwory prostokątnych rur (stojaki).

Spoiny gotowego wymiennika ciepła są sprawdzane pod kątem wycieków. W tym celu przewód powrotny zostaje chwilowo wyciszony (tak, aby woda nie wypłynęła), a przez przepływ jest wypełniony wodą.

Zamontowany kocioł w miejscu, w którym ma zostać zainstalowany, ponieważ wszystkie detale są bardzo ciężkie i poruszanie nim w gotowej formie jest problematyczne. Podstawa ogniotrwała musi być najpierw wyposażona. Jest on układany z cegieł ogniotrwałych. Aby mur nie rozpraszał się, można go wzmocnić metalowymi narożnikami na krawędziach i cegłami między sobą, aby cementować zaprawę. Drugim wariantem fundamentu jest monolityczna betonowa "poduszka".

Wymiary fundamentu powinny być nieco większe niż podstawa kotła. Stalowa sztabka jest umieszczona na fundamencie - dnie pojemnika na popiół.

Ściany zbiornika, w którym zainstalowany jest wymiennik ciepła są układane na nim z ogniotrwałych cegieł, zasobnika paliwa i odbiornika popiołu. Odległość między wymiennikiem ciepła a ścianą wynosi 1 cm. Kraty rusztu są zainstalowane w dolnej części zbiornika paliwa. W przedniej ścianie z cegły znajdują się otwory na drzwi zbiornika paliwa i złote drzwi zbiornika.

Zewnętrzne ściany kotła są osłonięte metalem, który jest połączony za pomocą narożników ułożonych pionowo. Drzwi są przymocowane do metalowej obudowy. Do usuwania zamontowanego na kominie gazu tlenku węgla. Sposób instalacji tego węzła zależy od obecności lub braku powierzchni do gotowania.

Jeśli kocioł będzie używany do gotowania, komin jest zamontowany z boku, w przeciwnym razie - na górze kotła.

Przy wyjściu z kotła komin jest wyposażony w zasuwę do regulacji ciągu. Materiał na rury może być inny: cegła ognioodporna, metal, azbest. Najważniejsze jest osiągnięcie pożądanego poziomu trakcji w celu zorganizowania procesu spalania.

Aby zapewnić bezpieczną pracę kotła na paliwo stałe, można zainstalować czujnik otwartego zbiornika wyrównawczego, czujniki trakcji i temperatury wody oraz wentylator.

Aby zapobiec przegrzaniu się czynnika chłodzącego i wybuchowi kotła, należy stale monitorować poziom wody i temperaturę spalania. Jeśli używasz tylko wymuszonego obiegu, to przy wyłączaniu elektryczności podczas pracy kotła gwałtownie wzrasta ryzyko wybuchu wymiennika ciepła. Bądź uważny.

Wideo

W dostarczonym materiale wideo będzie można zapoznać się wizualnie z projektem kotła na paliwo stałe:

Rysunki

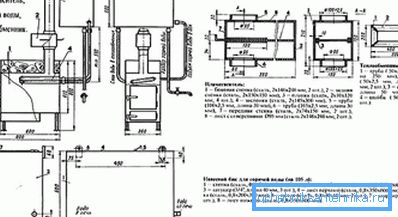

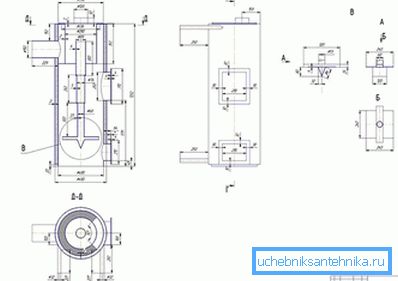

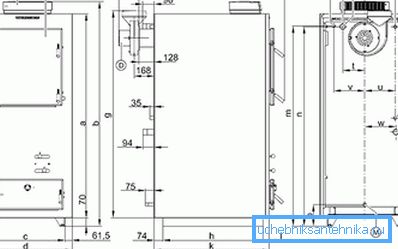

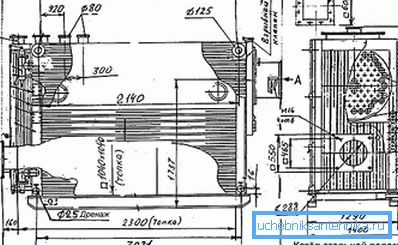

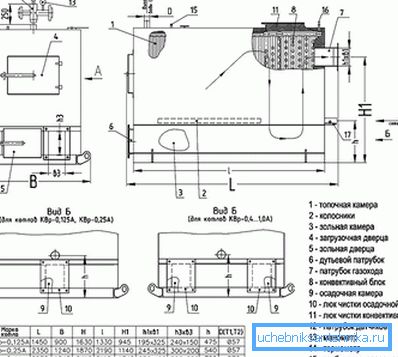

Na rysunkach można uwzględnić cechy konstrukcyjne kotła na paliwo stałe:
