Kocioł na gaz grzewczy: przegląd najlepszych opcji

Większość domowych systemów grzewczych w Federacji Rosyjskiej, w obecności gazociągu w danym regionie, działa na kotłach gazowych różnych typów. Co więcej, wielu użytkowników nawet nie podejrzewa, że ​​w niektórych sytuacjach można preferować różne zasady działania agregatów.

W większości przypadków w domu stosowane są tradycyjne systemy konwekcyjne, niezależnie od obwodu, to znaczy mogą to być grzejniki lub ciepły pop, a te metody umożliwiają ogrzewanie pomieszczeń w różnych temperaturach. Dlatego spójrzmy wspólnie, jaka jest różnica między kotłami konwekcyjnymi i kondensacyjnymi, poznaj ich zalety i wady, jak połączyć, a także obejrzyj film wideo.

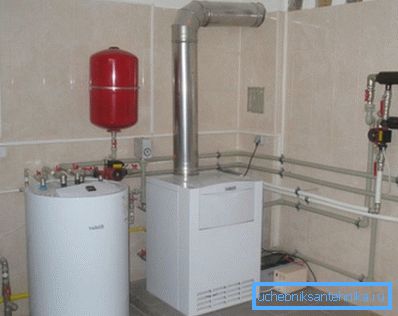

Kotły gazowe dla domu

Przegląd modeli konwekcji

• PROTHERM PANTERA 25 KTV to ścienny bypassowy system grzewczy, w którym zainstalowany jest komin turbo. Kocioł zasilany jest napięciem 220 / 230V o częstotliwości 50 Hz i mocy 147W, prąd 4A, stopień ochrony IP40.

Jednocześnie jego moc cieplna wynosi 26,5 kW przy sprawności 92%. Jako nośnik energii można stosować wyłącznie gaz ziemny lub propan, a zużycie gazu ziemnego wynosi tylko 2,8-1,12 m.³/ godzinę i propan - 2,05-0,82m³/ godzinę

• Zakres temperatur, które można ustawić za pomocą termostatu, wynosi od 38 ° C do 80 ° C, optymalne ciśnienie robocze wynosi 0,5-3 bar, zbiornik wyrównawczy ma objętość 7 litrów, wymiennik ciepła ze stali nierdzewnej, a palnik wykonany jest z niklu chromu. Podczas pracy dostępne są trzy tryby długotrwałego użytkowania: zimą / latem / wakacjami, funkcją zapobiegania zamarzaniu, zabezpieczeniem przed zablokowaniem pompy / zaworu trójdrogowego i czujnikiem ciśnienia w systemie grzewczym. Waga 37 kg z wymiarami (wysokość / szerokość / głębokość) 7420x410x3110 mm.

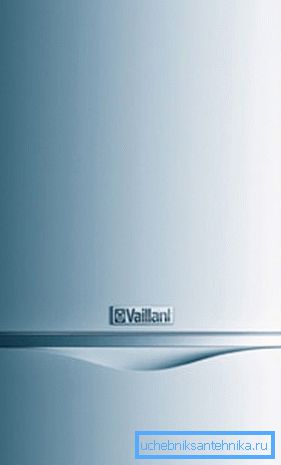

• VAILLANT atmoTEC plus VUW 200-5 to montowany na ścianie dwukomorowy system ogrzewania konwekcyjnego, w którym zainstalowany jest komin turbo. Kocioł zasilany jest napięciem 220 / 230V o częstotliwości 50 Hz i mocy 147W, prąd 4A, stopień ochrony IP40. Jednocześnie jego moc cieplna wynosi 26,5 kW przy sprawności 92%. Jako nośnik energii można stosować wyłącznie gaz ziemny lub propan, tylko zużycie gazu ziemnego wynosi 2,8-1,12 m.³/ godzinę i propan - 2,05-0,82m³/ godzinę
• Zakres temperatur, które można ustawić za pomocą termostatu, wynosi od 85 ° C do 110 ° C przy podawaniu do linii od 75 ° C do 85 ° C, optymalne ciśnienie robocze wynosi 0,5-3 bar, zbiornik wyrównawczy ma objętość 10 litrów, wymiennik ciepła ze stali nierdzewnej i palnik chromoniklu.

Podczas pracy dostępne są trzy tryby długotrwałego użytkowania: zimą / latem / wakacjami, funkcją zapobiegania zamarzaniu, zabezpieczeniem przed zablokowaniem pompy / zaworu trójdrogowego i czujnikiem ciśnienia w systemie grzewczym. Waga 31 kg z wymiarami (wysokość / szerokość / głębokość) 800x440x3380 mm.

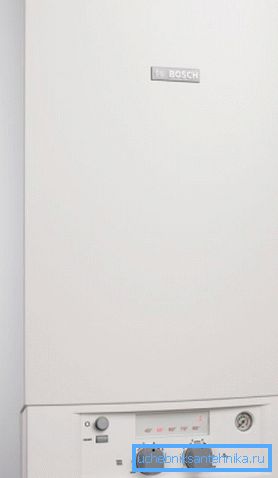

• BOSCH ZWA 24-2 K to ścienny obejściowy system ogrzewania konwekcyjnego, dla którego zainstalowany jest komin typu turbo. Kocioł zasilany jest napięciem 220 / 230V z częstotliwością 50 Hz i mocą 240W, prądem 4A, poziomem ochrony IP40. Jako nośnik energii można stosować wyłącznie gaz ziemny lub propan.
• Zakres temperatury, który można ustawić za pomocą termostatu, wynosi od 85 ° C do 110 ° C przy podawaniu do linii od 75 ° C do 85 ° C, optymalne ciśnienie robocze wynosi 0,5-3 bar, pojemność zbiornika wyrównawczego wynosi 8 litrów, a wymiennik ciepła ze stali nierdzewnej i palnik chromoniklu. Podczas pracy dostępne są trzy tryby długotrwałego użytkowania: zimą / latem / wakacjami, funkcją zapobiegania zamarzaniu, zabezpieczeniem przed zablokowaniem pompy / zaworu trójdrogowego i czujnikiem ciśnienia w systemie grzewczym. Waga 33 kg z wymiarami (wysokość / szerokość / głębokość) 7150x400x3550 mm.

Przegląd modeli kondensacji

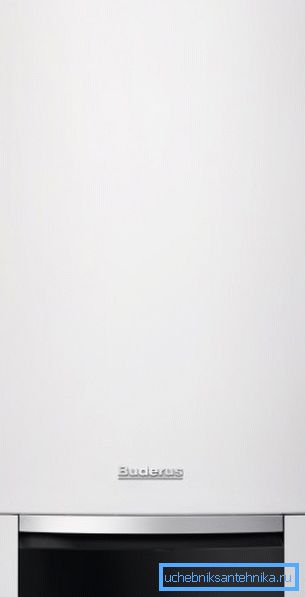

• Buderus Logamax plus GB012-24K (Niemcy), podobnie jak na powyższym zdjęciu, to montowany na ścianie dwuprzewodowy kondensacyjny system grzewczy, który jest szeroko stosowany w strefach od 100 do 220 m². Kocioł pracuje na zmiennej sieci 220-230V z częstotliwością 50 Hz i zużywa jedynie 120W mocy, a jednocześnie może pracować w trybie grzania 90 ° C (maksimum). Zbiornik wyrównawczy tego modelu ma 8 litrów, dwa żebrowane wymienniki ciepła są wykonane z aluminium o nominalnej pojemności 26,5W.
• Przy pomocy rekuperacyjnego wymiennika ciepła energia cieplna spalin jest skraplana, w wyniku czego wydajność kotła wynosi 102,5%, a podczas pracy nie wytwarza hałasu. Zużycie paliwa wynosi 2,7m³/ godzina, gazy spalinowe są rozładowywane w trybie turbo, jest pompa obiegowa, wyświetlacz, zdalne sterowanie, elektroniczny zapłon i ochrona przed zamarzaniem. Parametry (wysokość / szerokość / głębokość) wynoszą 720x440x355 mm przy wadze 37 kg i okresie gwarancji 24 miesięcy.

• Buderus Logano plus GB312-280 z automatycznym spalaniem kotła SAFe (Niemcy) to montowany na podłodze dwuprzewodowy system ogrzewania kondensacyjnego, który jest szeroko stosowany w obszarach od 140 do 280 m². Kocioł pracuje na zmiennej sieci 220-230 V z częstotliwością 50 Hz i zużywa tylko 330W mocy, a jednocześnie może pracować w trybie grzania 56-78 ° C (optymalnie). Zbiornik wyrównawczy tego modelu ma 8 litrów, dwa żebrowane wymienniki ciepła są wykonane z aluminium o nominalnej pojemności 27,1 W.
• Przy pomocy rekuperacyjnego wymiennika ciepła energia cieplna spalin jest skraplana, w wyniku czego sprawność kotła wynosi 108,0%, a podczas pracy nie wytwarza hałasu. Ciśnienie gazu wlotowego wynosi 20 mbar, spaliny są wyładowywane w trybie turbo, jest pompa obiegowa, wyświetlacz, zdalne sterowanie, elektroniczny zapłon i ochrona przed zamarzaniem. Parametry (wysokość / szerokość / głębokość) wynoszą 1517x1410x717 mm przy wadze 330 kg i okresie gwarancji 24 miesięcy.

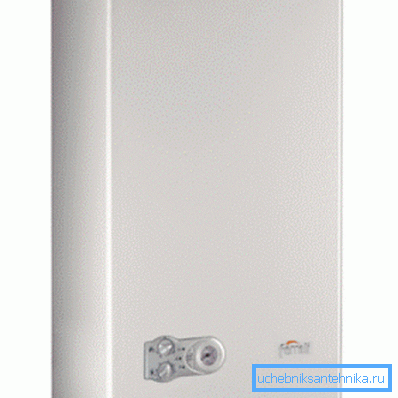

• Ferroli DIVAproject C24 (Włochy) to montowany na ścianie dwuprzewodowy kondensacyjny system ogrzewania, który jest szeroko stosowany w obszarach od 100 do 220 m². Kocioł pracuje na zmiennej sieci 220-230V z częstotliwością 50 Hz i zużywa jedynie 120W mocy, a jednocześnie może pracować w trybie grzania 90 ° C (maksimum). Zbiornik wyrównawczy tego modelu ma 8 litrów, żebrowany wymiennik ciepła wykonany jest z miedzi o nominalnej mocy 23,5W.
• Przy pomocy rekuperacyjnego wymiennika ciepła energia cieplna spalin jest skraplana, w wyniku czego sprawność kotła wynosi 91%, a podczas pracy nie wytwarza hałasu. Zużycie paliwa wynosi 88 m? / Godz. (0,65 kg / h - w przypadku skroplonego gazu G31) gazy spalinowe są rozładowywane w trybie turbo, jest pompa obiegowa, wyświetlacz, zdalne sterowanie, elektroniczny zapłon i ochrona przed zamarzaniem. Parametry (wysokość / szerokość / głębokość) to 700x400x330 mm o masie 27 kg i okresie gwarancji 24 miesięcy.

Uwaga Kotły grzewcze do ogrzewania kondensacyjnego gazu różnią się zasadą działania, która zostanie opisana poniżej. Ale dla konsumenta ostateczny wynik jest ważny, dlatego możemy powiedzieć, że modele typu kondensacyjnego są również nazywane modelami niskotemperaturowymi.

Oznacza to, że ich wymienniki ciepła czują się doskonale w stałej temperaturze poniżej 60? C, co jest wyjątkowo niepożądane w przypadku typu kondensacji. Ponadto konwekcja, mimo że jej cena zakupu jest wyższa, w efekcie końcowym jest bardziej ekonomiczna niż konwekcja.

Zasada działania kotłów konwekcyjnych gazowych

Gaz naturalny lub skroplony przepływa rurociągiem do palnika gazowego, który znajduje się w komorze spalania kotła pod wymiennikiem ciepła. Jego lokalizacja pozwala płomieniom z maksymalną wydajnością ogrzewać wymiennik ciepła, w którym z kolei ogrzewa się bieżącą wodę (patrz również artykuł Ogrzewanie gazowe w drewnianym domu: instalacja i obsługa).

Czujnik termiczny na wyjściu przechwytuje ustawioną temperaturę, a przy optymalnej wartości przekaźnik automatyczny odcina dopływ paliwa, a palnik zanika. Gdy temperatura wody spadnie o 1-2 ° C, automat ponownie zadziała, a zapłon elektryczny uaktywni palnik - proces ogrzewania przejdzie w fazę aktywną i takie okresowe cykle będą utrzymywać się do momentu wyłączenia kotła.

Kupując jednostkę, należy wiedzieć, że konwekcyjne (tradycyjne) domowe kotły gazowe boją się skraplania, co negatywnie wpływa na żywotność wymiennika ciepła i komina, ponieważ nie jest to tylko para wodna, ale jej mieszanina z kwasami wytwarzanymi podczas spalania propanu.

Najbardziej niebezpieczny próg temperatury, który może występować w wymienniku ciepła? Jest między 55 ° C a 57 ° C. Sugeruje to, że optymalna temperatura dla tradycyjnych jednostek powinna wynosić 60-80 ° C, ale jednocześnie różnica w rurze zasilającej i powrotnej powinna być niewielka.

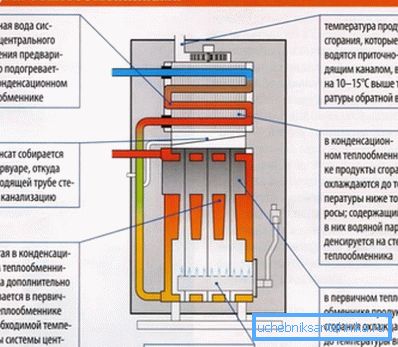

Zasada działania kotłów kondensacyjnych gazowych

Kotły gazowe do ogrzewania kondensacyjnego są najbardziej ekonomiczne - podczas spalania gazu energia cieplna jest przekazywana do chłodziwa. Ale produkuje również parę z kwasem, który w tym przypadku nie jest wyświetlany na ulicy, jak w tradycyjnym, tradycyjnym kotle.

Tutaj w specjalnej komorze następuje wtórne odprowadzanie ciepła, czyli dostępne produkty spalania, które mogą mieć temperaturę do 150 ° C, chłodzić poniżej punktu rosy (kondensacja) - 55 ° C - stąd nazwa kotłów. Ale ciepło, które zostało uwolnione w procesie kondensacji, marnuje się na ogrzewanie nośnika ciepła.

Obliczanie średniej wydajności dla kotłów kondensacyjnych

Uwaga Podobne obliczenia, jak w górnej tabeli, dla tradycyjnych kotłów będzie tylko 92% wydajność, która jest o 15% niższa, dlatego można stwierdzić, że oszczędności na agregatach skraplających podczas ich pracy będą takie same 15%.

Takie jednostki są najskuteczniejsze w niskich temperaturach (30-50 ° C), które najlepiej pasują do systemu ogrzewania podłogowego, a podczas pracy w trybie 60-80 ° C wydajność spada do 94-95% - jest to spowodowane znaczną redukcją skraplanie oparów, które zapewniają wtórne ogrzewanie chłodziwa.

Ponadto, dwuprzewodowy system ogrzewania i dostarczania ciepłej wody dla konwencjonalnego budynku z kondensacyjnym sposobem podgrzewania chłodziwa radykalnie zmniejsza emisję tlenku węgla i tlenków azotu do atmosfery (do 70%).

Jak pan rozumie, możliwość zaoszczędzenia, a zarazem pozostawienia czystego powietrza, spowodowała natychmiastowy popyt ze strony kupieckich Europejczyków - w niektórych krajach liczba zaangażowanych kotłów kondensacyjnych sięga 99%. Ale Brytyjczycy i Belgowie poszli jeszcze dalej - w tych krajach prawo na ogół zabrania stosowania kotłów konwekcyjnych - tylko kondensujących.

Ale tutaj nie tylko oszczędzanie pieniędzy i ograniczanie szkodliwych emisji do atmosfery jest korzystne - takie kotły swobodnie wytrzymują spadki ciśnienia z 5 mbar do 10 mbar, a utrata mocy może wynosić zaledwie 10%, a to nie ma wpływu na żywotność palników w ogóle.

Wymienniki ciepła

Uwaga Obecnie do produkcji wymienników ciepła wykorzystuje się głównie stal, żeliwo i miedź, choć aluminium jest często wykorzystywane do kotłów kondensacyjnych. Od prawidłowego wyboru modelu z danym wymiennikiem ciepła zależy żywotność kotła i jego koszt.

Bardziej prawdopodobne jest, że sklep zaoferuje Ci gazowy kocioł grzewczy z stalowym wymiennikiem ciepła, ponieważ taki materiał można nazwać najtańszym, najbardziej trwałym i łatwym do wyleczenia. Główną zaletą stali w takich przypadkach jest najniższy koszt urządzenia i ciągliwość materiału.

Ale pomimo tego, przy okresowym grzaniu i chłodzeniu, stal jest pokryta pęknięciami z powodu tak zwanego naprężenia termicznego. Ale wady stalowych wymienników ciepła można przypisać ich podatności na korozję, co jest szczególnie niebezpieczne w przypadku kondensacji. Oprócz dużej objętości i masy - im większa objętość i masa, tym więcej gazu zużyje na jego ogrzewanie.

Żeliwo praktycznie nie obawia się korozji, chociaż instrukcja nadal nie zaleca korzystania z urządzenia w takim trybie, że występuje kondensacja (55-57 ° C). Ale podczas pracy kotła takie wymienniki ciepła są dość wymagające - być może pojawienie się złogów soli w części palnikowej (brudnej wodzie), co powoduje pękanie.

Ponadto, z powodu różnicy temperatur na wlocie i wylocie, może wystąpić korozja w niskiej temperaturze, co również grozi pękaniem (czterodrogowy zawór mieszający na rurze powrotnej służy jako zbawienie).

Najbardziej efektywny można nazwać wymiennikiem ciepła z miedzi, mimo że wielu uważa go za niewiarygodny. Zdolność miedzi do szybkiego przenoszenia temperatury prawie całkowicie eliminuje korozję niskotemperaturową, a kotły mogą pracować w trybie 30, a czasami nawet niżej. Tutaj najniższe zużycie paliwa, ponieważ miedziane wymienniki ciepła mają najmniejsze objętości i dobrą przewodność cieplną.

Wniosek

Podsumowując, należy stwierdzić, że nie należy instalować kotłów gazowych własnymi rękami, nawet jeśli rozumiesz ich urządzenie.

Z co najmniej dwóch powodów:

• Po pierwsze, dowolna instalacja i podłączenie do rury gazowej takiej jednostki jest zabronione przez prawo i obarczone jest niebezpieczeństwem (istnieje wiele takich przykładów).
• Po drugie, kapitan z licencją określi dla ciebie okres gwarancji, który automatycznie oznacza usługę gwarancyjną, od daty instalacji urządzenia, a nie od daty jego sprzedaży.
