Kocioł na zużyty olej

Wielu właścicieli samochodów (zwłaszcza ciężarówki) napotyka problem recyklingu zużytego oleju. Ponieważ substancja jest toksyczna i zatruwa środowisko, nie jest tak łatwo pozbyć się wydobycia. Ponadto można uzyskać prawdziwą karę od ekologów. Wypalanie takich odpadów w specjalnych urządzeniach dla dobra samego siebie jest jednym z akceptowalnych wyników. Przemysł ten od dawna produkuje kotły na olej odpadowy. Są jednak drogie, dlatego też rzemieślnicy domowi szukają sposobów, by własnoręcznie zbudować kocioł na zużytym oleju.

Jak to działa

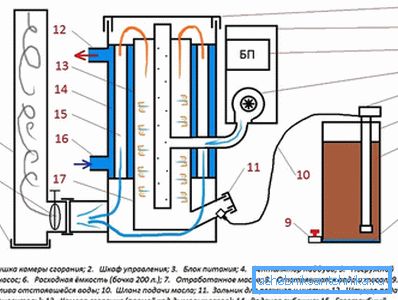

Algorytm kotła jest bardzo prosty:

• Od specjalnego zbiornika do miski pirolizy działa (można użyć dowolnego oleju syntetycznego lub mineralnego, ich mieszaniny, w skrajnych przypadkach, nafty).
• W tym zbiorniku wydobycie jest doprowadzane do parowania (podgrzewane przez spaliny i palnik).
• Para oleju dostaje się do komory spalania, gdzie jest mieszana z powietrzem i zapalana przez palnik. Podczas spalania uwalniana jest duża ilość energii, która jest w stanie nagrzewać (przez ścianki komory) chłodziwo do ogrzewania pomieszczenia.
• Strumień spalin (jest ich niewiele, ale jest jeden) jest usuwany przez komin, który ma ujście dla gazów. W ten sposób ogrzane gazy wchodzą do komory pirolizy i ogrzewają górnictwo, a następnie są usuwane na zewnątrz.

Aby regulować intensywność spalania oleju w górnej części komina zainstalować zasuwa.

Narzędzia i materiały

Aby samodzielnie zmontować kocioł wodny za pomocą zużytego oleju, należy przygotować rysunki montażowe. Ta dokumentacja pomoże uniknąć błędów i sprawi, że projekt będzie funkcjonalny. Ale powinieneś zacząć od narzędzi. Do pracy będziesz potrzebował:

• spawarka (falownik);
• "Bułgarski" i zestaw kół tnących do cięcia metalu;
• wiertarka elektryczna;
• zestaw kluczy (regulowany, gaz itp., zależnie od potrzeb);
• młotek i inne narzędzia hydrauliczne.

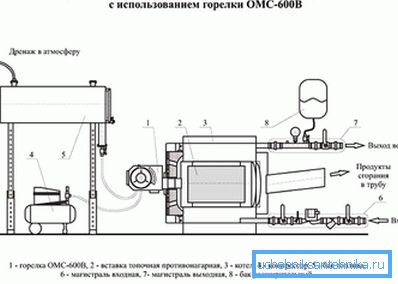

Kolejnym krokiem jest dobór komponentów do montażu kotła. Na podstawie rysunku konstrukcja kotła domowego składa się z następujących elementów:

• zbiornik wyrównawczy z membraną;
• obudowy do kotła i komory spalania oparów oleju;
• pompa odśrodkowa, która może działać w stanie zanurzenia w oleju (dostarcza olej do komory pirolizy);
• sprężarka, która pod ciśnieniem dostarcza powietrze do wtórnej komory spalania;
• pompa obiegowa do wymuszonego ruchu chłodziwa;
• komin z zasuwą i wylotem gazu;
• palnik;
• armatura i rury do podłączenia do systemu grzewczego.

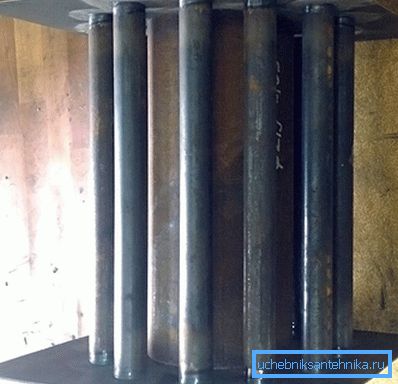

Palnik można również wykonać samodzielnie.

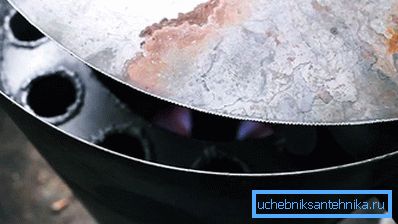

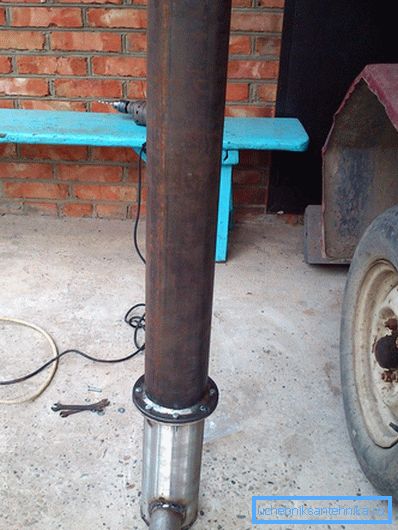

Montaż kotła

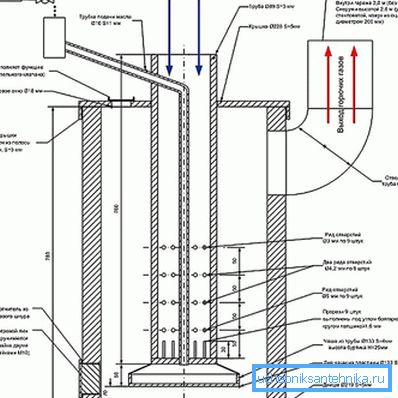

Konstrukcja korpusu kotła składa się z dwóch rur o różnych średnicach. Przerwa między nimi powinna wynosić 3-4 cm (do wypełnienia wodą). Zewnętrzna obudowa ma dwa wyjścia (zasilanie / powrót). Wewnątrz drugiej rury zamontuj komorę spalania pary oleju. Woda w żadnym wypadku nie powinna dostać się do oddziału, w którym spala się olej. Zbiornik oleju znajduje się w pobliżu kotła. Pompa jest zanurzona w nim, która pod ciśnieniem dostarcza paliwo do komory pirolizy.

Aby zatrzymać przepływ oleju w rurociągu zamontowany jest zawór.

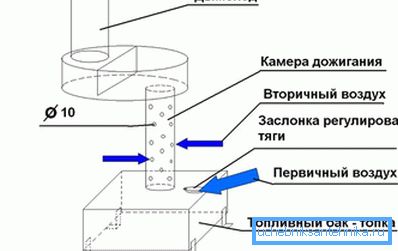

W dolnej części konstrukcji zamontowany jest zbiornik oleju. W jego górnej części znajdują się otwory do uwalniania oparów gazu do drugiej komory spalania, a na dole znajdują się drzwi ułatwiające czyszczenie komory. Przez drzwi można doprowadzić do styków elektrycznych palnika świec. W zbiorniku na płynny olej następuje jego początkowy zapłon, który działa również jako świeca zapłonowa.

Łącznik do kanału powietrznego (tworząc mieszaninę powietrze-olej) jest cięty w drugiej komorze spalania.

W górnej części komory spalania wtórnego zainstalowany jest komin z zasuwą i rurą wylotową gazu, który spływa do miski z olejem, ogrzewając ją spalinami. Na linii wody powrotnej zainstalować pompę cyrkulacyjną. Na boisku zamontowany jest zbiornik wyrównawczy i automatyka bezpieczeństwa.

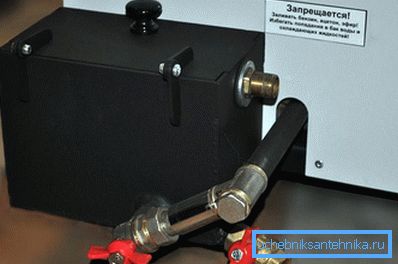

Zacznij działać

Przed rozpoczęciem sprawdź wszystkie spoiny pod względem szczelności, napełnij pojemniki olejem i wodą. Olej należy wlewać do warstwy 1 cm, nie powinno to być woda i gruz. Olej spali się szybciej, jeśli doda się do niego 100 ml nafty. Kocioł zostaje podpalony za pomocą knota zanurzonego w cieczy rozpałkowującej, po zapaleniu paliwa jest opuszczany do dna zbiornika. Następnie włącz zasilanie powietrzem. Po ugotowaniu olej odparowuje i zaczyna się grzać.

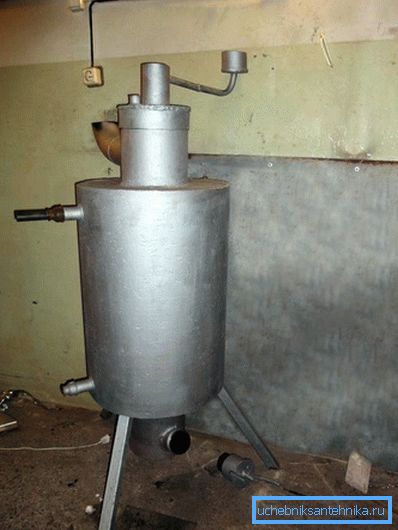

Mocne i słabe strony

Pozytywne cechy sprzętu obejmują:

1. Uniwersalność i taniość paliwa (różne oleje nadają się do pracy).
2. Przyjazność dla środowiska - para olejów pali się prawie całkowicie, emisje do atmosfery są znikome.
3. Większe rozpraszanie ciepła. Podczas korzystania z wymuszonej wentylacji lub cyrkulacji, szybkość ogrzewania pomieszczenia zwiększa się kilkakrotnie.
4. Prostota konstrukcji i niskie koszty komponentów do montażu. Koszty zostaną spłacone w ciągu pierwszego roku eksploatacji kotła.

Wady sprzętu:

1. Ponieważ olej jest ogrzewany przez otwarty ogień, duża ilość tlenu jest spalana w miejscu zainstalowania kotła. Dla bezpieczeństwa musisz zadbać o przewietrzenie tego pokoju.
2. Będzie wymagać kosztu zakupu filtrów, ponieważ zużyty olej może zawierać wióry i inne stałe cząstki, które szybko zanieczyszczają palnik.
3. Olej trzeba bronić, a dopiero potem przechodzić przez filtry.
4. Po zatrzymaniu dopływu oleju kocioł gaśnie po chwili, ponieważ dopóki paliwo w palenisku pierwszego spalania się nie wypali, jego działanie nie ustanie.
5. Kotły na zużyty olej nie powinny być używane na terenie mieszkalnym ze względu na nieprzyjemny zapach i możliwość występowania tlenku węgla w pomieszczeniu.

Jeśli potrzebujesz zorganizować ogrzewanie pomieszczeń gospodarczych, garaży, magazynów itp., Wówczas kocioł wodny z olejem odpadowym jest dość ekonomiczną i opłacalną opcją. Można również ogrzać pomieszczenia mieszkalne, instalując kocioł w oddzielnej kotłowni.

Wideo

Film pokazuje, czym jest kocioł na olej odpadowy:

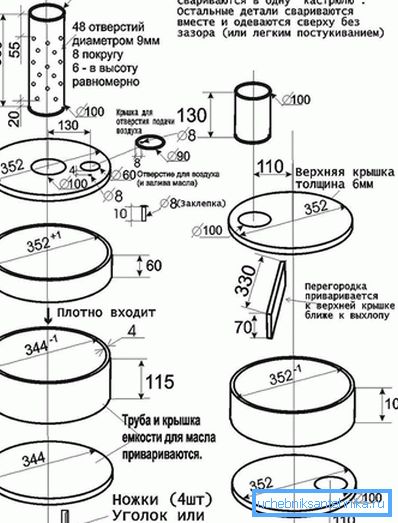

Rysunki

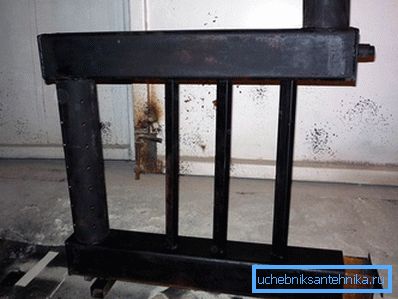

Rysunki pokazują, jak zrobić kotły i piece do testowania:
