Niektórzy właściciele domów wiejskich zamiast utylitarnego i niezbyt estetycznego kotła, ogrzewają chłodziwo, preferują alternatywne metody ogrzewania. Rosnąca popularność zyskuje kominek do ogrzewania domu.

Oprócz komfortu wytworzonego przez otwarty płomień, urządzenia te mogą całkiem skutecznie ogrzewać powietrze dla systemu kanałów lub wody dla grzejników. Instrukcje dotyczące aranżacji takiej sieci klimatycznej podano poniżej.

Ogólny schemat ogrzewania

Pomimo ogromnej liczby różnych urządzeń klimatycznych, kominki do ogrzewania domu nie tracą swojej popularności. Co więcej, dzięki udoskonaleniom technicznym, taki projekt stał się nie tylko wyłącznym elementem projektu pomieszczenia, ale także skutecznym sposobem ogrzewania wszystkich pomieszczeń mieszkalnych.

Kominek grzewczy może podnieść temperaturę powietrza nie tylko w pomieszczeniu, w którym jest zainstalowany, ale także w sąsiednich pomieszczeniach (nawet jeśli dom ma strych lub drugie piętro).

Aby rozwiązać ten problem, użyj jednostek, które umożliwiają organizowanie:

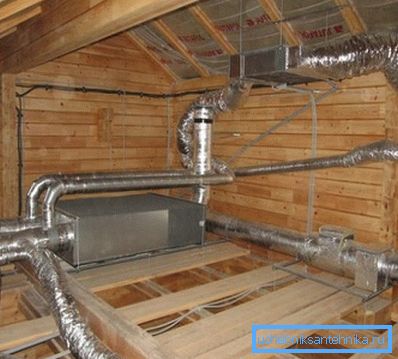

• ogrzewanie powietrzne - ogrzewane powietrze przez specjalnie wyposażone kanały powietrzne dostaje się do innych pomieszczeń;
• podgrzewanie wody - otwarty ogień ogrzewa chłodziwo w specjalnym zbiorniku lub cewce, po czym płyn jest transportowany rurami do grzejników ogrzewania (jak w klasycznym schemacie ogrzewania).

Zwróć uwagę! Jeśli planujesz zainstalować piec w górnej części kominka, można go nawet wykorzystać do gotowania. Nie zapomnij w tym przypadku zadbać o wysokiej jakości wentylację, w przeciwnym razie zapach smażonej ryby lub mięsa rozprzestrzeni się po całym domu.

Przyjrzyjmy się bliżej, na jakie kominki do ogrzewania są obecnie używane.

Odmiany urządzeń

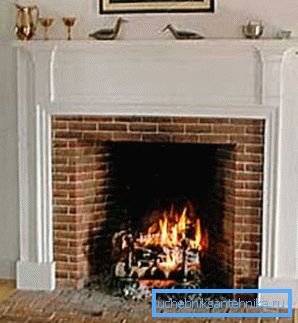

Z otwartym kominkiem

Omawiając ogrzewanie i kominki, warto zacząć od klasycznych opcji - wzorów z otwartym paleniskiem. Od dawna służyły jako źródło ciepła, ale teraz brak takiego rozwiązania jest oczywisty: urządzenie nie będzie w stanie ogrzać nawet średniej powierzchni pomieszczenia, nie wspominając o sąsiednich.

Wynika to z wyjątkowo niskiej wydajności. Układając ogrzewanie w domu za pomocą paleniska z otwartym paleniskiem, należy być przygotowanym na fakt, że ponad 80% energii cieplnej odparowuje do komina, a tylko 20% jest wykorzystywane do ogrzewania.

Ponadto, utrzymanie płomienia w otwartych kominkach będzie wymagało dwukrotnie więcej paliwa (cena jest wystarczająco wysoka) niż w przypadku grzejników z zamkniętym paleniskiem. Również w pomieszczeniu, w którym urządzenie jest zainstalowane, konieczne jest zapewnienie przepływu wymaganej ilości świeżego powietrza, które bierze udział w procesie spalania.

Nie zapomnij o zasadach bezpieczeństwa przeciwpożarowego.

Odpowiednia instrukcja brzmi następująco:

1. Nie możesz pozostawić wybitnego płomienia w piecu przez długi czas (w nocy lub podczas nieobecności właścicieli w domu).
2. Podłoga w pobliżu urządzenia grzewczego musi być pokryta materiałem niepalnym (zwłaszcza, jeśli do ogrzewania stosuje się kominki opalane drewnem, których dym może wypaść przy niedbałej obsłudze).

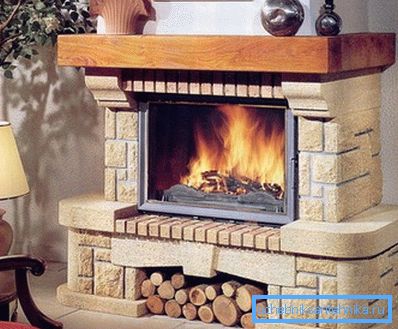

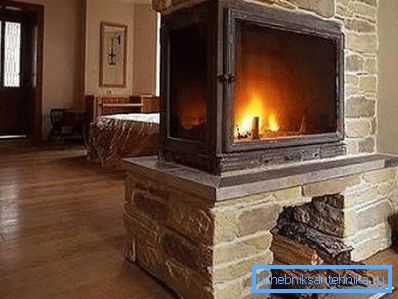

Z zamkniętym paleniskiem

Takie kominki do ogrzewania domu mają pewne zalety:

1. Wysoka wydajność. Ponad trzy czwarte energii cieplnej wytwarzanej przez spalanie paliwa jest efektywnie wykorzystywane.
2. Może być stosowany jako dodatkowe lub zapasowe źródło ciepła w domu.
3. Komory pieca wykonane są z wytrzymałego materiału o wysokiej bezwładności cieplnej. Doskonale znoszą silne wahania temperatury, są odporne na korozję i trwale ogrzewają pomieszczenie po zakończeniu procesu spalania drewna.
4. Na zewnątrz komora spalania jest chroniona przez żaroodporne szkło, które może wytrzymać temperaturę do + 800 stopni Celsjusza. Jest on zamontowany w taki sposób, aby wygodnie ładować paliwo do kominka.

Zwróć uwagę! Ogrzewanie kominkowe w domu powinno zapewniać produkcję około 1 kW mocy cieplnej na 4 m 2 powierzchni. Ponadto powierzchnia pomieszczenia, w którym zainstalowany jest grzejnik, musi wynosić co najmniej 45 m 2.

Biorąc pod uwagę, że tlen jest niezbędny do utrzymania ognia, konieczne jest wyposażenie wydajnej wentylacji w pomieszczeniu. Wielkość dopływu obliczana jest w następujący sposób: do wytworzenia 1 kW ciepła potrzebne jest 10 m3 powietrza

Oznacza to, że jeśli kominek wytwarza 5 kW ciepła, kanał z wentylatorem powinien zapewnić 50 m3 wlotu.

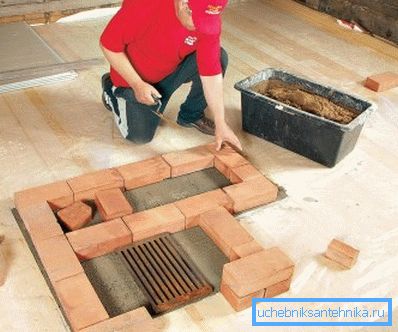

Ogromną zaletą rozważanych konstrukcji z zamkniętym paleniskiem jest to, że instalując dodatkowe urządzenia, mogą ogrzewać powietrze nie tylko w pomieszczeniu, w którym są zainstalowane, ale także w sąsiednich pomieszczeniach. I możesz zbudować wszystko własnymi rękami, bez przyciągania drogich specjalistów.

Projekt ogrzewania z kominkiem

Przed ogrzaniem domu z kominkiem należy dokładnie zapoznać się z zasadami działania i cechami konstrukcyjnymi klasycznej wersji opisywanego urządzenia.

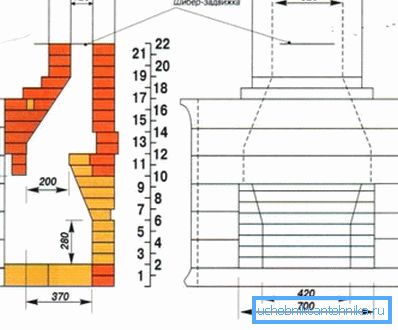

Więc, jaki jest zwykły kominek:

1. Głównym elementem jest palenisko, nad nim znajduje się komin, przez który usuwane są produkty spalania szkodliwe dla ludzi. Powierzchnia jego przekroju powinna wynosić co najmniej 10% powierzchni komory spalania. W tym przypadku klasyczny ocynkowany komin powinien być podłączony do kanału odprowadzającego dym z kominka w odległości co najmniej 5 metrów.

1. Miejsce połączenia między rurą a samą komorą, w której odbywa się spalanie drewna opałowego, jest wyposażone w przesuwaną lub zawiasową bramę. Pomoże to utrzymać nagromadzone ciepło i będzie przydatne przy czyszczeniu kanałów odpływowych z osadzonego tam węgla.
2. Podczas budowy domu ważne jest, aby zapewnić dodatkowy fundament dla instalacji jednostki, ponieważ średnia waga konstrukcji wynosi około pół tony. Jeśli zdecydujesz się na ogrzewanie kominkowe domu, który już został zbudowany, zadbaj o wzmocnienie poszczególnych elementów konstrukcyjnych tego ostatniego.

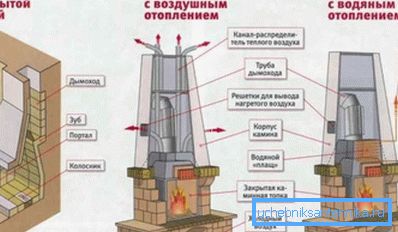

Ogrzewanie sąsiednich pomieszczeń odbywa się według dwóch głównych schematów:

• podgrzane powietrze obiegowe;
• z ogrzewaniem płynu przenoszącego ciepło, który następnie jest rozprowadzany do grzejników.

Ogrzewanie kominkowe

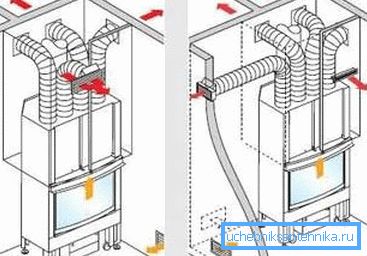

W tym przypadku kominek jest zaprojektowany i zbudowany w taki sposób, że istnieje przestrzeń do cyrkulacji powietrza pomiędzy kominkiem stalowym lub żeliwnym a zewnętrzną powierzchnią grzejnika. Ten ostatni, po podgrzaniu, jest rozprowadzany do innych pomieszczeń w domu za pomocą specjalnie zainstalowanych i połączonych ze sobą kanałów powietrznych.

Mogą być montowane jako zamknięte (w ścianach lub na strychu) i na otwartej przestrzeni. Materiałem będą rury wykonane ze stali ocynkowanej lub aluminium.

Można zorganizować krążenie mas powietrza:

1. W naturalny sposób. W tym przypadku ruch powietrza jest spowodowany różnicą jego temperatury i gęstości. Zaletą jest całkowita nietermalność systemu grzewczego. Wadą jest niska wydajność i niezdolność do zorganizowania, a tym samym do ogrzewania dużej struktury powierzchni.
2. Przymusowo. W takim przypadku użyj różnych wentylatorów i turbin, które działają na prąd. Pamiętaj, że powietrze nadal będzie krążyć w zamkniętym obiegu, ponieważ ogrodzenie mas powietrza ulicznego w zimie jest niepożądane z powodu ich niskiej temperatury.

Zwróć uwagę! Jeżeli powierzchnia pomieszczeń jest duża lub długość kanałów powietrznych przekracza 3 metry, lub dom ma wiele oddzielnych pomieszczeń, konieczne jest stosowanie tylko ogrzewania z wymuszoną wentylacją.

Zazwyczaj taki schemat ogrzewania jest zaprojektowany i zbudowany podczas budowy domu. W przeciwnym razie bardzo problematyczne będzie wykonanie kanałów powietrznych i ich estetyczny wygląd w pomieszczeniach.

Opisana powyżej sieć grzewcza jest dość skuteczna. Może nawet ogrzewać przestronne wiejskie wille. Kolejnym plusem jest brak płynu chłodzącego, który po zatrzymaniu dopływu ciepła może zamarznąć.

Ogrzewanie kominkowe wodą

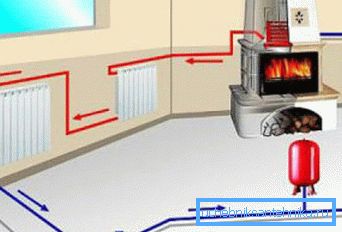

Piec tego urządzenia składa się z dwóch warstw, pomiędzy którymi krąży płyn ciepłonośny. Następnie woda lub środek przeciw zamarzaniu dostarczany jest za pośrednictwem rurociągów do grzejników, gdzie odbywa się wymiana ciepła między wodą i powietrzem w pomieszczeniu.

Zaletą tego systemu jest to, że jest on w stanie zapewnić mieszkańcom domku nie tylko ciepło, ale także ciepłą wodę na potrzeby domowe. Aby to zrobić, należy zainstalować w górnej części grzejnika specjalny pojemnik o wymaganej objętości lub cewkę z wymuszonym obiegiem.

Sterowanie mocą urządzenia można również wykonać na różne sposoby:

• ręcznie - zwiększając lub zmniejszając przepływ powietrza do pieca (w tym celu stosowane są specjalne zawory);
• automatycznie - tu działają termostaty, od których zależy natężenie pomp pompujących chłodziwo.

Decydując się na użycie kominka z obwodem wodnym jako głównym źródłem ciepła, należy pamiętać o następujących niuansach:

1. Kominek szybko ogrzewa pomieszczenia w domu, ale także chłodzi szybko po wygaśnięciu ognia. Dlatego lepiej jest używać go do ogrzewania domków i domków, które nie są przeznaczone do całorocznego życia (w tym przypadku należy zadbać o to, aby rury nie zawierały płynu niezamarzającego, a nie wody, ale płynu niezamarzającego).
2. Rurociąg, przez który przepływa płyn chłodzący, nie może mieć więcej niż 10-15 mm średnicy, w przeciwnym razie wystąpią duże straty ciepła.

Plusy i minusy ogrzewania kominkowego

Pozytywne aspekty użytkowania kominków jako głównego źródła ciepła obejmują:

• prędkość ogrzewania pomieszczeń domu (zajmuje to znacznie mniej czasu niż użycie tradycyjnego kotła z płynem grzewczym);
• pełna niestabilność (z wyjątkiem systemów z wymuszonym obiegiem powietrza i płynem do wymiany ciepła - w tym przypadku pompy będą potrzebować energii elektrycznej);
• nie ma potrzeby wydzielania osobnego pomieszczenia do instalacji kotła;

• niedrogi koszt sprzętu;
• walory estetyczne - kominek nie tylko ogrzewa, ale także skutecznie ozdabia pomieszczenie;
• możliwość nie tylko ogrzewania domu, ale także posiadania ciepłej wody, a także gotowania potraw na specjalnie zainstalowanym piecu.

Wady obejmują konieczność przechowywania dużej ilości drewna opałowego, a także trudności w oczyszczeniu komory spalania z popiołu.

Cechy projektu kominków

Niezależnie od tego, czy sam zaprojektujesz kominek, czy powierzysz to odpowiedzialne dzieło profesjonalistom, musisz upewnić się, że podczas jego budowy przestrzegane są następujące zasady:

1. Kominek powinien być zamontowany na solidnym fundamencie, wykonanym z żelbetu, cegły lub bloku żużlowego.

1. Instalacja obwodu do ogrzewania powietrza lub wody jest wykonywana po prawidłowym zamocowaniu komory ogniowej.
2. Kanały powietrzne do ogrzewania pomieszczeń powinny być umieszczone we wszystkich pomieszczeniach (nawet na strychu lub poddaszu). Aby rury wyglądały bardziej estetycznie, można je zamaskować arkuszami gipsowo-kartonowymi. Nie zapomnij o podjęciu środków w zakresie izolacji termicznej i ochrony przeciwpożarowej.

1. Główny węzeł układu pneumatycznego z wymuszonym obiegiem jest pożądany do umieszczenia w pomieszczeniu tylnym, ponieważ hałas z wentylatorów operacyjnych może powodować niedogodności i powodować dyskomfort.

Środki bezpieczeństwa w działaniu kominków

Aby uniknąć obrażeń, poparzeń i pożarów podczas korzystania z ogrzewaczy kominkowych, należy przestrzegać następujących zasad:

• nie można gotować jedzenia bezpośrednio w piecu lub w inny sposób używać go do celów innych niż zamierzone;
• Nie napełniaj płonącego paliwa wodą, ponieważ może to spowodować pęknięcia w komorze spalania;
• nie umieszczaj obcych rzeczy na powierzchniach kominka, szczególnie tych, które mogą się zapalić pod wpływem wysokiej temperatury;
• nie czyścić komory spalania i popielnika z resztek niespalonego paliwa, dopóki urządzenie nie zostanie całkowicie schłodzone;
• nie używaj kominka, gdy wykryje awarię komory spalania;
• małe dzieci nie powinny przebywać w pobliżu działającego lub gorącego kominka bez nadzoru osoby dorosłej.

Wniosek

Kominki - jeden z najstarszych sposobów ogrzewania domu. Jednak dzięki wbudowanemu w nie dodatkowemu sprzętowi możesz zapewnić komfort i ciepło w całym domu.

Najważniejsze jest prawidłowe wykonanie wszystkich obliczeń inżynieryjnych i prac budowlanych. Możesz dowiedzieć się więcej na ten temat z poniższego wideo. A jeśli masz jakieś pytania - poproś ich w komentarzach, chętnie pomożemy ci z tym problemem.
