Komponenty do grzejników grzewczych: zawory, urządzenia

Aby zawsze było ciepło i przytulnie w domu, system grzewczy musi działać bez awarii i awarii. Nowoczesny rynek zapewnia duży wybór grzejników. Ale wysoka cena akumulatora nie gwarantuje jeszcze stabilnej pracy, równie ważne jest dobranie wysokiej jakości komponentów do grzejników. Nie jest wcale konieczne, aby węzły te były drogie, główne pytanie brzmi, ile wszystkie te okucia odpowiadają konkretnemu modelowi grzejnika i rodzajowi systemu.

Jakie produkty są produkowane

Cena sprzedaży grzejników, od razu będzie interesować się kosztami, a przede wszystkim dostępnością i łatwością wykonania wszystkich komponentów. Wszakże niezbędne akcesoria nie zawsze są zawarte w pakiecie produktu.

Niektórzy producenci sprzedają tylko nagie baterie w celu obniżenia cen. Lub umieścili najtańsze części w obowiązkowym zestawie.

Wszystkie akcesoria można podzielić na kilka kierunków.

• Najprostsze są elementy złączne, wsporniki, markizy i nogi do grzejników. Często wszystkie urządzenia tego typu, które są sprzedawane z baterią, są zaprojektowane do solidnego fundamentu, betonu lub cegły. Właściciele szkieletów i domów drewnianych, a także konstrukcje z pianki lub gazobetonu, muszą oddzielnie dbać o uchwyty.

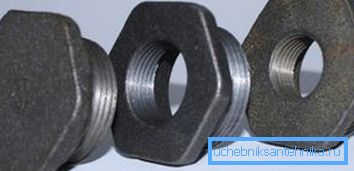

• Różne rodzaje wtyczek, zaworów do grzejników i innych zaworów odcinających, Z reguły jest sprzedawany osobno i musi być w pełni zgodny nie tylko z materiałem samej baterii, ale również ze średnicą i rodzajem orurowania.

Ważne: należy zwrócić szczególną uwagę na materiał, z którego wykonany jest grzejnik. Wszakże na przykład wtyczka do grzejnika 3 4 (trzy czwarte), na bateriach aluminiowych i bimetalowych może być wizualnie taka sama. Ale produkt aluminiowy nie jest w stanie wytrzymać dużego ciśnienia.

• Innym kierunkiem komponentów jest sprzęt regulacyjny.. Takie rzeczy jak dystrybutor ciepła do grzejników, jak również wszelkiego rodzaju mierniki i wskaźniki są uważane za wysoce wyspecjalizowane produkty. Spośród wszystkich powiązanych urządzeń, jest to najdroższy sektor, więc wybór tutaj lepiej powierzyć profesjonalistom.

Wszystkie te komponenty i części mogą być wykonane z różnych materiałów, a zatem mają inny koszt.

Aby system działał wyraźnie, muszą być spełnione następujące warunki:

• Wszelkie związane z nimi łączniki nie powinny zmniejszać właściwości konstrukcyjnych systemu jako całości. Ponieważ mówimy o grzejnikach, pożądane jest, aby przynajmniej wymiana ciepła mieściła się w granicach wskazanych w instrukcji;

• Każdy profesjonalista wie, że jakość powiązanego wyposażenia nie powinna być niższa niż jakość produktu. Innymi słowy, chińska nakładka na grzejnik nie jest zainstalowana na włoskiej baterii;
• I wreszcie, jeśli naprawa lub instalacja odbywa się ręcznie, a następnie zakup konkretnej części, musisz wyraźnie przedstawić cały proces instalacji i dalszej pracy na stronie.

Kilka słów o głównych komponentach

Jak już wspomniano, wszystkie akcesoria są podzielone na kilka głównych kierunków. Większość węzłów jest obowiązkowa, bez nich system nie będzie działał co do zasady. Ponadto istnieją produkty, które są pożądane do zainstalowania, ale w skrajnych przypadkach można się bez nich obejść.

Zawory

Głównym elementem zaworów jest dźwig. W tej chwili istnieją dwa rodzaje wzorów. Są to żurawie z zasadą działania igły i amerykański do grzejników, inny amerykański jest często nazywany zaworami półobrotowymi lub kulowymi.

Zawory igłowe umożliwiają płynną regulację przepustowości rury. W przeszłości używano ich wszędzie, ale wraz z nadejściem sferycznych struktur zawory igłowe pozostawały tylko w miejscach, w których potrzebna była miękka dawka płynu chłodzącego.

Struktura półobrotowego zaworu kulowego, lub amerykańskiego, jest metalową kulką z przelotowym otworem w pobliżu sekcji rurowej, która jest zamknięta w sferycznej obudowie.

Gdy kulka obraca się o 90 °, otwór łączy wlot i wylot rury, dzięki czemu płyn chłodzący przepływa swobodnie. Podczas zawracania rura zachodzi na ściany kuli.

Wskazówka: Eksperci zalecają stosowanie zaworów kulowych ze stali nierdzewnej. Cena dla nich jest nieco wyższa, ale takie konstrukcje wytrzymają co najmniej dwa razy dłużej niż ich odpowiedniki z siluminem. Możliwe jest odróżnienie stali nierdzewnej na wewnętrznej powierzchni rdzenia lustra.

Urządzenia regulacyjne

W kompleksie z zaworami odcinającymi powszechnie stosowane są różnego rodzaju urządzenia regulujące. Jeśli chodzi o baterie, najbardziej znany jest tutaj zwornik na grzejniku, wśród specjalistów lepiej znany jako obwodnica.

Rdzeń, bypass jest wspólną rurą łączącą wejście i wyjście baterii, jest instalowany bezpośrednio przed chłodnicą. Namacalne obciążenie technologiczne, które to urządzenie nie obsługuje, bez niego, możesz zrobić.

Ale montując obejście w połączeniu z zaworami kulowymi, właściciel ma możliwość wyłączenia ogrzewania lub wymiany grzejnika w każdej chwili. Chłodziwo w tym samym czasie, omijając akumulator, przechodzi przez skoczek.

Wskazówka: jak widać na zdjęciu, by-pass jest zainstalowany bezpośrednio przed radiatorem. Pomiędzy zworką a akumulatorem zawory kulowe są umieszczone przy wejściu i wyjściu. Tak więc, eksperci zalecają zainstalowanie dodatkowego zaworu na samej zworce, dzięki czemu wydajność urządzenia wzrośnie.

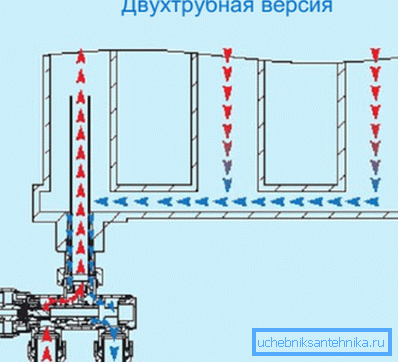

Innym urządzeniem regulującym jest prowadnica przepływu dla grzejników z dolnym połączeniem. Jak dobrze wiadomo na dole połączenia, wlot i wylot są albo w pobliżu albo na przeciwległych końcach, ale znowu na dole grzejnika.

Tak więc chłodziwo porusza się wzdłuż linii najmniejszego oporu, w wyniku czego górna część baterii pozostaje prawie niezwiązana. Przewodnikiem w tym przypadku jest mały odcinek rury, który jest zainstalowany wewnątrz baterii, jest umieszczony na doprowadzeniu i kieruje przepływ do góry. W tym przypadku wydajność urządzenia znacznie wzrasta.

Liczniki i dystrybutorzy

Najbardziej znanym urządzeniem w tym sektorze jest termostat grzejnikowy. To urządzenie jest symbiozą czujnika termicznego z zaworem igłowym. Jest zainstalowany bezpośrednio przy wejściu do baterii, w wyniku czego właściciele mają możliwość ustawienia stałej temperatury na danym grzejniku.

W przypadku sieci lokalnych w prywatnych domach problem instalowania liczników ciepła nie ma znaczenia, ponieważ właściciele sami regulują pracę kotła. Dystrybutor licznika ciepła dla wieżowców pojawił się stosunkowo niedawno. To urządzenie jest w stanie uwzględnić ilość ciepła dostarczanego do każdego mieszkania.

Mieszkańcy miejskich wieżowców wiedzą, że nie zawsze baterie w mieszkaniach zapewniają odpowiednią temperaturę. Wraz z pojawieniem się licznika dystrybutorów skargi na zawyżone taryfy otrzymały prawne potwierdzenie, dlatego pomimo wysokich kosztów instalacja takich systemów w wysokich budynkach miejskich szybko się opłaca.

Wideo w tym artykule zawiera algorytm instalowania niektórych typów grzejników.

Wniosek

Oczywiście, jeśli mówimy o zawieszeniu baterii na ścianie lub instalowaniu nóg, to jest to dość łatwe do zrobienia na własną rękę. Ale eksperci, na przykład, nie zalecają instalowania licznika grzejnika własnymi rękami, nawet jeśli znacie algorytm pracy. Ponieważ taki sprzęt wymaga osobnej kontroli i pieczętowania, czyli diecezji odpowiednich władz.
