Konwektory wodne - nagrzewanie bez opóźnienia
Używanie wody jako chłodziwa jest opłacalnym pomysłem. Coraz częściej zamiast zwykłych baterii w mieszkaniach instalowane są podgrzewacze wody. Takie zalety jak: bezpieczeństwo, zwartość, ekskluzywne wzornictwo przyczyniają się tylko do rosnącej popularności konwektorów.
Funkcje konstrukcyjne

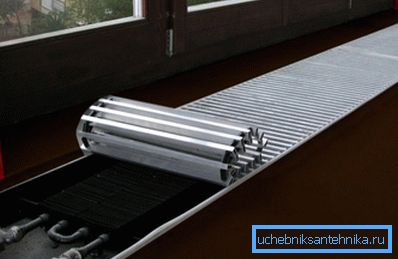

Zewnętrznie, jednostka jest prostokątnym ciałem stałym, pokrytym siatką. Wersja podłogowa jest jak mała ławka, wersja ścienna to panel o małej grubości, a osadzone można zobaczyć tylko przez kratkę.

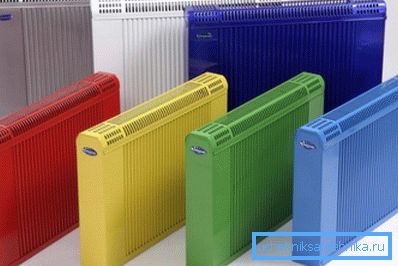

Klasyczna obudowa wykonana jest ze stali nierdzewnej. Ale, biorąc pod uwagę cechy konstrukcyjne pomieszczenia i życzenia klientów, korpus może być wykonany z drewna, marmuru lub płyty MDF.

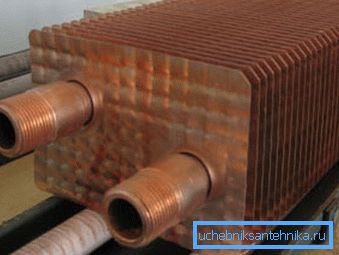

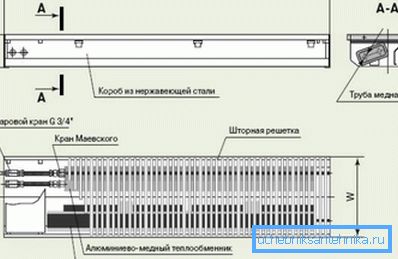

Asceta na zewnątrz, wewnątrz konwektora ogrzewania wody są bardziej skomplikowane. Ich "serce" jest uważane za wymiennik ciepła, którym jest miedziana rura lub rura w postaci cewki. Na nim przymocowana jest prostopadle do metody ciasno dopasowanych lameli.
Miejsce ich połączenia z rurą powinno wykluczać najmniejsze szczeliny, które zmniejszają przenoszenie ciepła. Miedź jest najczęściej używana do produkcji płyt, mogą występować odmiany stali i aluminium, najważniejsze jest to, że przewodność cieplna jest na wysokości.
Zwróć uwagę! Ze względu na stały kontakt z wodą element ten musi być również odporny na korozję. Dlatego preferowane są metale nieżelazne.

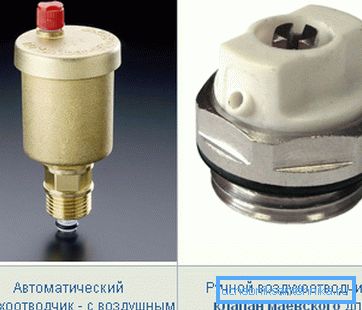

Połączenie z pionem lub centralnym rurociągiem odbywa się poprzez specjalne wloty z gwintem wewnętrznym, które znajdują się na końcu urządzenia lub z boku. Na nowoczesnych konwektorach wody grzewczej instalowane są zawory-zawory lub zawory ręczne / automatyczne w celu uwolnienia nadmiaru powietrza, co utrudnia przenoszenie ciepła.

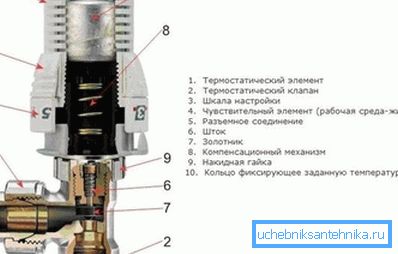

Jeśli w opakowaniu znajduje się elektroniczny termostat / termostat, monitoruje on rytm pracy urządzenia. Proces ogrzewania okresowo zatrzymuje się po osiągnięciu zadanej temperatury i rozpoczyna się ponownie po ochłodzeniu powietrza.
Aby usprawnić cyrkulację powietrza, stosuje się wentylator, który jest już wbudowany lub trzeba go kupić, a ten użyteczny dodatek (1-2 sztuki) znajduje się tylko w grzejnikach konwektorowych do ogrzewania podłogowego.
Jak konwekcja pomaga w utrzymaniu ciepła
W przeciwieństwie do baterii konwencjonalnych, które ogrzewają powietrze, promieniując ciepło z ich powierzchni, konwektory grzewcze działają inaczej. Mieszają masy powietrza, zastępując ciepłe powietrze zimnem i tworząc przyjemną atmosferę. Nie odczuwa suchości i specyficznego nieprzyjemnego zapachu spalonego pyłu.
Gorąca woda z systemu grzewczego wchodzi do wymiennika ciepła i ogrzewa płyty. Biorąc pod uwagę przewodność cieplną stosowanego materiału, jak wspomniano powyżej, części nagrzewają się bardzo szybko. Przez dziury w kratownicy ciepłe masy swobodnie się wznoszą, wypierane przez zimne masy.
Wbudowany wentylator stymuluje ten proces, a po kilku minutach możesz już poczuć wynik. Jednocześnie wydajność wzrasta do 95%, co sprawia, że należy stosować konwektory wodne w przestronnych pomieszczeniach z dużymi otworami okiennymi i drzwiowymi.
Zgodnie z wymaganiami GOST 20849-94, konwektory do ogrzewania wody muszą mieć pierwszą zasadniczą cechę - szczelność i wytrzymałość, która jest sprawdzana przy ciśnieniu wody testowej 1,5 MPa. Elementy grzejne i obudowa muszą być pokryte odporną na korozję, odporną na ciepło kompozycją.
Między innymi, konwektor wody grzewczej jest stosunkowo niedrogi, biorąc pod uwagę jego rosnącą popularność. Instalacja przez specjalistów budowy ścian, podłóg lub cokołów będzie kosztować prawie dwa razy taniej niż wewnętrzna. Cena ta jest uzasadniona złożonością wstępnych prac na niszy urządzenia w podniesionej podłodze.

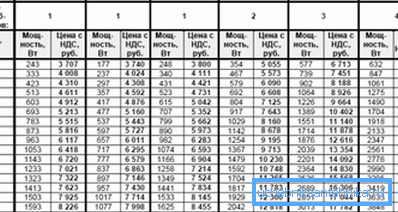

Krótki opis typowych konwektorów
Ich charakterystyka techniczna jest ważna dla podgrzewaczy wody, na ich podstawie dobierany jest określony model nagrzewnicy.
Charakterystyka większości typowych konwektorów mieści się w następujących granicach:
- maksymalne dopuszczalne ciśnienie podczas pracy wynosi 16 barów;
- próba ciśnieniowa - 25 atm;
- temperatura wody może osiągnąć 130 ° C;
- maksymalne ogrzewanie obudowy - 60 ° C;
- wymiennik ciepła może być 4 lub 6-rzędowy;
- objętość wody w wymienniku ciepła wynosi 0,7-0,9 l;
- przepustowość na godzinę z 90 do 170 litrów;
- moc od 100 do 200 kW;
- waga wynosi od 14 do 21 kg.
Prace montażowe
Instrukcja montażu nagrzewnic wodnych jest prosta i polega na podłączeniu do rury grzewczej. Modele w podłodze są instalowane jednocześnie z urządzeniem podłogowym, modele ścienne lub panele podłogowe mogą być instalowane w dowolnym momencie.
Proces instalacji obejmuje okablowanie kabli elektrycznych, obwodów zasilania chłodziwa oraz urządzenie niszowe dla jednostki urządzenia, które powinno znajdować się na równi z końcową podłogą. Lepiej powierzyć tę pracę wykwalifikowanym specjalistom.
Zwróć uwagę! Oblicz także pojemność instalacji, poinstruuj specjalistę, jeśli nie jesteś inżynierem cieplnym, nie możesz wziąć pod uwagę, na przykład, straty ciepła podczas obliczania ogrzewania. Będziesz potrzebował informacji o powierzchni pomieszczenia, jego izolacji i wysokości sufitu.
W zależności od przeznaczenia konwektor wody grzewczej może spełniać 2 funkcje:
- ogrzać pomieszczenie - urządzenie jest instalowane z dala od otworów okiennych;
- utworzyć barierę powietrzną do zimnego powietrza w obszarze okna - grzejnik naprzeciwko okna w odległości 20 do 30 cm.
Nienaganne ogrzewanie uzyskuje się poprzez spełnienie następujących warunków instalacji:

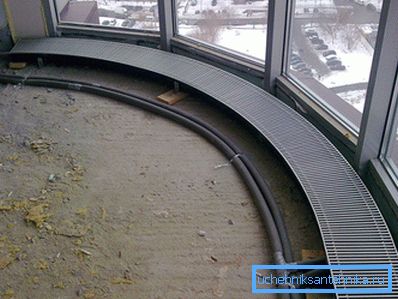

- Wlot / wylot chłodziwa jest wykonany ze sztywnych lub elastycznych połączeń i zaworów odcinających (w zestawie).

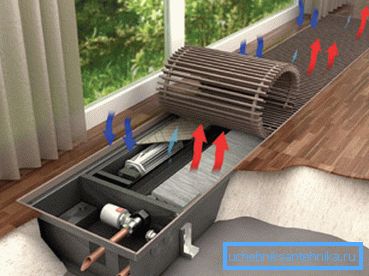

- Wnęka konwektora powinna mieć taką głębokość, aby pokrywa dekoracyjna urządzenia znajdowała się na równi z wykończoną podłogą.
- Dopuszczalne odstępy od szerokości i wysokości konwektora od 10 do 15 mm.
- Regulacja śrub grzejnik konwektora poziomo wyrównany i zabezpieczony.
- Luki są izolowane i uszczelniane specjalnym materiałem..
- Po zainstalowaniu gotowej podłogi podłącz eyeliner (elektryczny jest konieczny, jeśli jest wbudowany wentylator).
- Uszczelnij pozostałe szczeliny za pomocą szczeliwa / materiału wykończeniowego, włącz urządzenie i przykryj kratką.
Instalacja grzejników ściennych i cokołowych nie ma tak wielu niuansów i polega na podłączeniu obiektu do sieci wodociągowej, co łatwo zrobić własnymi rękami.
Przed rozpoczęciem pracy z grzejnikiem ściennym należy wyjąć baterię, a następnie przejść bezpośrednio do instalacji.
- Zamiast wtyczek chłodnicy, przykręcić dwa złącza o tej samej średnicy, zwykle 20 mm, na tuleje.
- Na wspornikach przymocuj konwektor i wyrównaj jego oś z osiami gwintów.
- Nawiń gwinty grzejnika, popchnij złącza do oporu i dokręć nakrętki blokujące.
- Aby uniknąć uderzenia hydraulicznego, uruchamiając pion, otwórz zawory powoli.

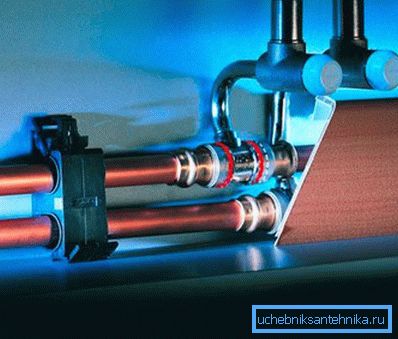

Zwróć uwagę! Przy podłączaniu modelu cokołu do miejskiego systemu grzewczego należy stosować wielowarstwowe rury z tworzywa sztucznego wykonane z polietylenu usieciowanego o specjalnych kształtach. Drugą opcją jest lutowanie z miedzianymi łącznikami do rur. To ochroni twój projekt przed sztuczkami ze zmianami temperatury wody i skoków ciśnienia.
Podsumowując
Zastosowanie konwektorów wodnych - najtańsza forma ogrzewania. Różnorodne instalacje instalacyjne pozwalają delikatnie ogrzać pomieszczenie bez wysuszania powietrza. Systemy kontroli temperatury pozwalają utrzymać stały próg termiczny, oszczędzając budżet rodzinny.
Film wideo w tym artykule szczegółowo i bez problemu przedstawi proces instalacji konwektora podłogowego.
