Kotły do ​​podgrzewania wody na paliwach stałych: cechy,

Jakie są kotły na paliwa stałe do ogrzewania wody? Jakie są ich zalety w stosunku do produktów wykorzystujących inne paliwa? Czy mają poważne wady? Jak podłączyć kocioł do obiegu grzewczego? Spróbujmy znaleźć odpowiedzi.

Urządzenie

Nowoczesne kotły wodne na paliwo stałe to stalowe lub żeliwne paleniska z wymiennikiem płaszczowo-wodnym połączonym z systemem grzewczym. Po rozpaleniu rozpoczyna się nagrzewanie nośnika ciepła i procesy konwekcyjne: ciepła woda unosi się do górnej części koszulki, a następnie do obiegu grzewczego; zimno, odpowiednio, spada.

Przy małej długości wypełnienia i prawidłowej konfiguracji różnica gęstości wody ciepłej i zimnej jest wystarczająca, aby zapewnić stabilną cyrkulację przez urządzenia grzewcze. Częściej jednak pompy obiegowe dla systemów grzewczych są wykorzystywane do zwiększenia tempa cyrkulacji i wyrównania temperatur grzejników.

Niemal wszystkie nowoczesne produkty, w tym kotły na paliwo stałe pochodzenia rosyjskiego, są wyposażone w najprostszy sprzęt automatyczny - termostat pokrywający dmuchawę przy przegrzaniu chłodziwa. Ogranicza to dostęp tlenu do pieca i zmniejsza moc cieplną systemu.

Jednak w kotłach o tradycyjnej konstrukcji wydajność spada. Spalanie z brakiem tlenu zwiększa stężenie produktów niecałkowitego spalania: paliwo dosłownie wlatuje do rury.

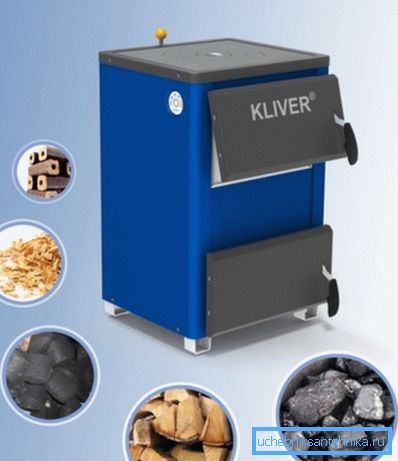

Jakie kotły na paliwo stałe mogą być używane jako paliwo?

• Drewno opałowe
• Węgiel
• Pellety (pellety wyciskane z odpadów drzewnych).
• Brykiety torfowe.

W praktyce często łączą dwie funkcje - ogrzewają dom i pozwalają pozbyć się łatwopalnych odpadów.

Porównanie z alternatywami

W jaki sposób funkcjonalność i wydajność omawianych produktów odnoszą się do alternatywnych rozwiązań?

Plusy

Głównym i, w istocie, jedynym przekonującym argumentem na korzyść urządzeń grzewczych na paliwo stałe jest cena kilowatogodzinowego ciepła, ustępująca tylko głównemu gazowi. Aby nie być bezzasadnym, podajemy średnie wartości dla różnych rodzajów paliwa.

Uwaga: na obszarach wiejskich drewno opałowe często nie musi być płacone co do zasady. Okresowe gromadzenie drewna martwego jest w stanie zapewnić ciepło bez żadnych kosztów.

Przeciw

Ale ich lista jest dość znacząca.

• Kocioł wymaga usunięcia produktów spalania. Jednocześnie, w klasycznych wzorach, ich temperatura jest wystarczająco wysoka, aby poważnie zadbać o bezpieczeństwo przeciwpożarowe: rura komina przepuszczana jest przez drewniane konstrukcje przez kanał termoizolacyjny.
• Ogrzewanie paliw stałych nieuchronnie oznacza pewną ilość sadzy, wchodzenie do domu i związane z nim zapachy.

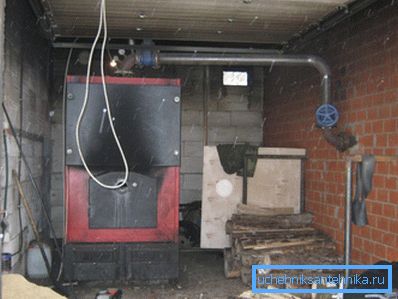

Nawiasem mówiąc: instalacja urządzeń grzewczych w oddzielnej kotłowni całkowicie rozwiązuje ten problem.

• W pewnych warunkach może dojść do przewrócenia się trakcji w kominie: produkty spalania zaczynają wpływać do domu.. Oprócz wspomnianych już zapachów i sadzy, oznacza to bardzo realną możliwość zatrucia tlenkiem węgla.
• Wreszcie najważniejsze: piec na drewno lub węgiel wymaga częstego ładowania i czyszczenia.. Pobieranie częstotliwości dla klasycznych kotłów - nie więcej niż 4 godziny; przy dłuższych przerwach zauważalny jest spadek temperatury w domu.

Specjalne wykonanie

Niektóre wersje kotłów mają różne stopnie swoich wad.

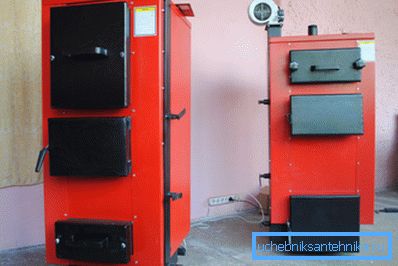

Turbina

Zainstalowanie wentylatora nawiewnego pozwala elastycznie regulować przepływ powietrza do strefy spalania. Jego praca z drzwiami paleniska i popielnika uniemożliwia gromadzenie się produktów niecałkowitego spalania i przewrócenia ciągu.

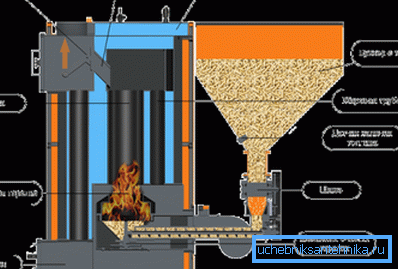

Bunkier na pellet

Urządzenie automatycznych produktów na pellet (wśród których, przy okazji, kotły na paliwa stałe z rosyjskiej produkcji są dość liczne) pozwala na odmierzoną dostawę paliwa luzem przez długi czas. Czas autonomicznej pracy takich jednostek może sięgać kilku dni.

Generator gazu

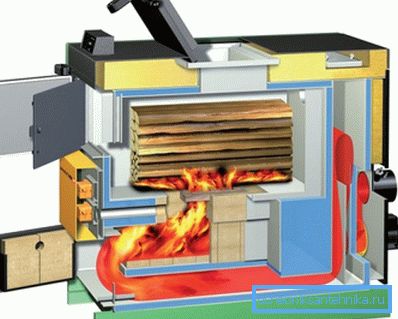

Generatory gazowe lub kotły na paliwo stałe z pirolizą na gorącą wodę przerywają proces spalania drewna na dwa etapy.

1. Początkowo paliwo załadowane do pieca tli się z ograniczonym przepływem powietrza. Powoduje to wytwarzanie dużej ilości tlenku węgla i lotnych węglowodorów.
2. Produkty niecałkowitego spalania z powodu naturalnego lub wymuszonego ciągu trafiają do komory dopalacza, gdzie mieszają się ze świeżym powietrzem i zapalają się.

Jaki jest wynik?

• Moc grzewcza kotła można bardzo elastycznie regulować. Gdy komora dopalania znajduje się pod główną komorą, drewno opałowe będzie się dalej tlić, nawet przy minimalnym doprowadzaniu powietrza.
• Ograniczeniu mocy nie towarzyszy już spadek wydajności urządzenia. Gazy piecowe są spalane w całości.
• Wreszcie częstotliwość ładowania paliwa wzrasta do 10-12 godzin.

Najlepsze spalanie

Kolejnym krokiem w kierunku zwiększenia autonomii byli litewscy inżynierowie ze Stropuva. Opracowano wodne kotły na paliwo stałe, z których jedno na stanowisku badawczym wykazało autonomiczną pracę na jednym ładunku paleniska przez 31 godzin.

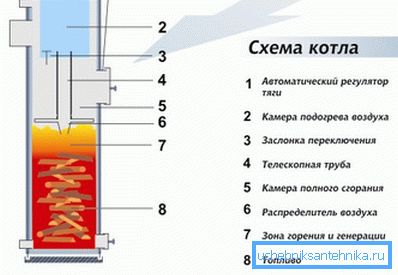

Istotą innowacji jest przeniesienie procesu spalania z dna pieca na szczyt.

1. Drewno opałowe lub węgiel jest ładowany do wolumetrycznej komory spalania.
2. Ruchomy kanał powietrzny opada od góry, który zwisa, gdy paliwo wypali się, zapewniając ciągły dostęp powietrza do jego powierzchni. Kanał teleskopowy kończy się masywnym dystrybutorem powietrza ze stali żaroodpornej - ze szklaną płytą. Oddziela on również komory pierwotnego spalania i pirolizę: produkty niepełnego spalania są spalane w górnej części kotła, gdy dostarczane jest do nich świeże powietrze.
3. Najmniejszy popiół pozostający w piecu po tleniu jest całkowicie odprowadzany przez komin przez wznoszący się strumień powietrza.

Wiązanie

Instrukcja podłączenia urządzenia grzewczego na paliwo stałe do systemu grzewczego zależy od jego rodzaju.

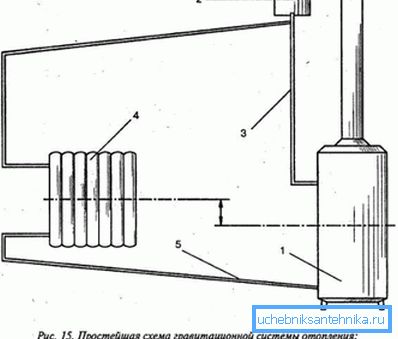

System grawitacji

Typowym grawitacyjnym systemem ogrzewania w jednopiętrowym domu jest jednoprzewodowy Leningrad. Rozlewem jest pierścień wokół całego domu, równolegle z którym połączone są urządzenia grzewcze.

Kolektor przyspieszający uruchamia się z dyszy wylotowej kotła: gruby przewód napełniający podnosi się na wysokość 3 metrów. Im większa różnica wysokości między górnym punktem kolektora przyspieszającego a samym kotłem, tym wyższe ciśnienie wytwarzane w obwodzie, tym szybciej cyrkulacja.

Otwarty zbiornik wyrównawczy jest zainstalowany na górze wypełnienia. Po wylaniu wgłębienia kolektora, o stałym spadku opada do kotła.

Delikatne nachylenie pozwala zabić dwie pieczenie na jednym ogniu:

1. Woda chłodząca jest odprowadzana grawitacyjnie, powracając do powtarzającego się cyklu ogrzewania.
2. Powietrze i (gdy wymiennik ciepła jest przegrzany) para zostaje przemieszczona do zbiornika wyrównawczego.

W przypadku systemu ogrzewania cyrkulacyjnego należy przestrzegać następujących wymiarów:

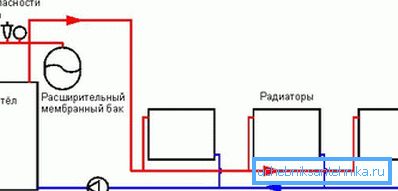

Wymuszony obieg

Aby stworzyć system z wymuszonym obiegiem i konwekcyjnymi urządzeniami grzewczymi, potrzebujemy pewnej ilości dodatkowego sprzętu.

• Właściwie pompa obiegowa.
• Filtr wstępny jest zainstalowany przed pompą.
• Pompa odcinająca i filtr zaworu.
• Zamknięty zbiornik wyrównawczy o objętości w przybliżeniu równej 10% objętości płynu chłodzącego w obwodzie. Z reguły jest montowany po około 10 średnicach napełnienia po pompie.
• Zawór odpływowy, który zmniejsza nadciśnienie w przypadku przegrzania.
• Manometr do kontroli ciśnienia w systemie.
• Automatyczny odpowietrznik.
• Żurawie Mayevsky'ego bazują na liczbie grzejników lub zworek pomiędzy nimi wznoszących się ponad ogólny poziom butelkowania.

Kiedy długość konturu jest mniejsza niż 60 metrów, można zrobić z rurą o średnicy wewnętrznej 20 mm; przy większym rozmiarze stosuje się butelkowanie w rozmiarze DU25.

Uwaga: nie mylić kontrolki z zewnętrzną średnicą. Tak więc stalowa rura DN20 ma zewnętrzną średnicę 24-26 mm. Dla jasności obrysu, z oczywistych względów ważna jest sekcja wewnętrzna.

Próbki badawcze

Wraz z importem urządzeń grzewczych, produkcja kotłów na paliwa stałe od dawna została ustanowiona w przestrzeni poradzieckiej.

Zapoznajmy się z parą próbek.

CWR

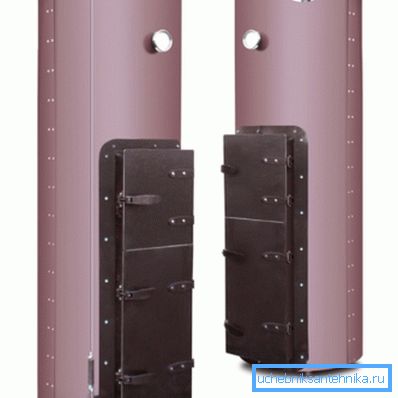

Pod marką CWR kotły grzewcze na paliwo stałe pochodzenia rosyjskiego sprzedawane są od koncernu Medved, który ma biura w Kostromie, Moskwie i Iwanowie. Ich kluczową cechą jest top burning; Maksymalna moc cieplna seniora w zakresie urządzeń, KVR-40, pozwala ogrzać dom do 450 m2.

To z najstarszymi z rodziny KVR-40 poznajemy się lepiej.

Tis uni

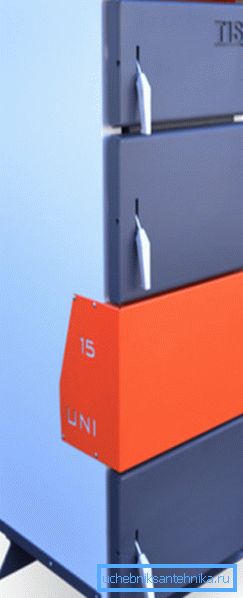

Produkt o nazwie Tis Uni 25 w naszym miniaturowym przeglądzie prezentuje kotły na paliwo stałe produkcji białoruskiej. Nasz bohater to kocioł do pirolizy o mocy cieplnej do 30 kilowatów.

Wniosek

Mamy nadzieję, że nasz materiał pomoże czytelnikowi rozpocząć zapoznanie się z nowoczesnym sprzętem grzewczym. Jak zwykle w załączonym filmie można znaleźć dodatkowe informacje tematyczne. Sukcesy!
