Kotły na paliwo stałe kcm: prostota, niezawodność i

W sklepach na sprzedaż sprzętu klimatycznego do wyboru z ogromnej liczby różnych urządzeń działających na niektórych rodzajach energii. Jednakże, wśród jednostek na paliwo stałe, kotły grzewcze z КЧМ zakładu w Kirowie, które zostaną omówione poniżej, są zasłużenie respektowane. Ich legendarna wytrzymałość, a także optymalny stosunek ceny do jakości, znany jest każdemu specjaliście w dziedzinie projektowania systemów grzewczych.

Opis sprzętu

Funkcje konstrukcyjne

Spółka z ograniczoną odpowiedzialnością Kirovsky Zavod produkuje różne produkty z żeliwa od ponad 260 lat.

Gama produktów wytwarzanych przez firmę obejmuje:

• kąpiele żeliwne;
• palety;
• podgrzewacze wody;
• Części do produkcji kominków i pieców;
• elementy dekoracyjne wykonane z żeliwa (studzienki kanalizacyjne, sieci sztormowe);
• sztuka obsada.

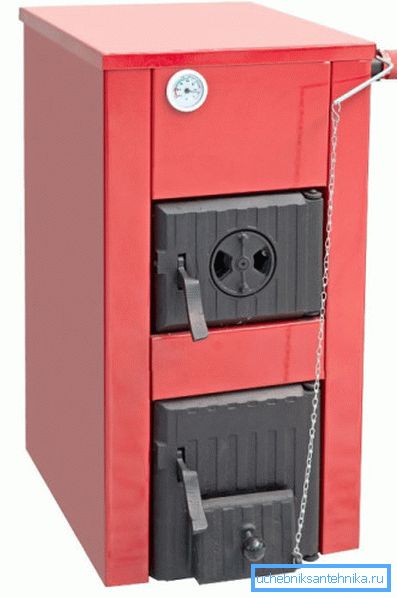

Jednak najbardziej znanymi produktami tej fabryki są kotły na paliwo stałe CWM, które charakteryzują się zwiększoną trwałością, wysoką wydajnością i kosztami demokracji.

Te jednostki mają unikalne cechy konstrukcyjne, które rzadko występują w podobnych urządzeniach innych producentów:

1. Przekrój wymiennika ciepła. Większość kotłów na paliwo stałe jest wyposażona w zintegrowane jednostki wymiany ciepła i odpowiednio ma stałą moc.

Kocioł na paliwo stałe KCM ma kilka sekcji żeliwnych, przez które krąży płyn chłodzący. Zwiększając lub zmniejszając ich liczbę, można dostosować moc bez wprowadzania dodatkowych zmian w projekcie.

1. Wszechstronność. Głównym źródłem energii dla kotła, jak sama nazwa wskazuje, jest paliwo stałe - drewno lub węgiel. Jednak w razie potrzeby urządzenie można łatwo zmodernizować pod kątem spalania gazu, oleju napędowego, zużytego oleju silnikowego i tak dalej.

Konieczne jest tylko ponowne zaalokowanie palnika, co zajmie sporo czasu i podłączenie rurociągu zasilającego nośnik energii.

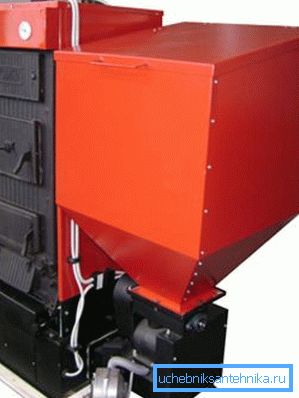

Dostępne są również bunkery Worm, które są montowane na kotłach KCM. Za ich pomocą można wyposażyć najbardziej autonomiczny system ogrzewania paliw stałych, którym będą peletki lub odpady produkcyjne do obróbki drewna.

Wskazówka! Kocioł na paliwo stałe KCM może być wykorzystywany do instalacji systemu grzewczego prywatnego domu we wsi, w której gaz nie był jeszcze prowadzony. Później, gdy rurociąg gazociągowy dotrze do Twojej sekcji, sprzęt można łatwo zmienić na inny rodzaj paliwa bez demontażu instalacji grzewczej.

W przypadku domowych sieci klimatycznych do użytku indywidualnego najczęściej wykorzystywany jest kocioł grzewczy KCM-5, posiadający 3 lub 4 sekcje wymiennika ciepła i może z łatwością zapewnić dom o powierzchni od 150 do 200 metrów kwadratowych z ogrzewaniem.

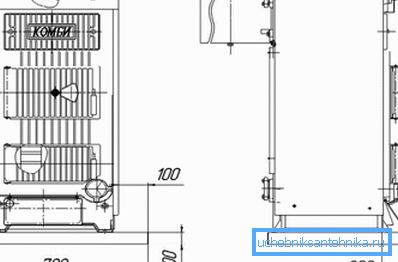

Strukturalnie, urządzenie grzewcze zakładu Kirov składa się z następujących elementów:

1. Podziałowy żeliwny wymiennik ciepła. Jest to główny element kotła, w którym z powodu spalania jakiegokolwiek paliwa, czynnik grzewczy wchodzący do kotła jest podgrzewany.

Wlot, do którego podłączony jest system grzewczy, znajduje się w dolnej części pierwszej sekcji. Odpowiednio, kanał wylotowy znajduje się na górnej krawędzi tego ostatniego.

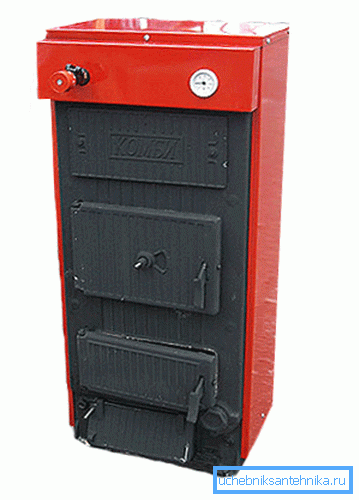

1. Drzwi. Kocioł ma trzy z nich.

Wszystkie znajdują się na krawędzi natarcia grzejnika, ale każda z nich ma swoje własne różnice:

• ładowanie - potrzebne do załadunku paliwa, ma kilka otworów zapewniających dostęp powietrza wtórnego;
• popiół - służy do usuwania popiołu i popiołu, a także do regulowania ilości powietrza wpadającego przez ruszt do komory spalania;
• shurovochnaya - niezbędne do utrzymania trybu spalania.

Zwróć uwagę! Objętość powietrza wchodzącego przez komorę popiołu można regulować ręcznie (za pomocą śruby) lub za pomocą elektronicznego regulatora ciągu kontrolowanego przez termostaty.

1. Rura dymna. Znajduje się z tyłu kotła. Wyposażony w tłumik, który pozwala regulować objętość spalin.
2. Obudowa. Osobliwością kotła jest to, że jego całe ciało jest chronione materiałem termoizolacyjnym. Pozwala to zwiększyć wydajność pracy i chronić osobę pracującą z urządzeniem przed poparzeniem. Aby zapobiec korozji, obudowa jest malowana proszkowo na górze.

1. Termometr. Jest częścią systemu bezpieczeństwa. Mierzy temperaturę chłodziwa w sekcjach wymiennika ciepła i wyświetla odczyty na przednim panelu, gdzie są łatwe do odczytania. W przypadku przekroczenia dopuszczalnej prędkości należy natychmiast podjąć działania w celu schłodzenia kotła.

Zalety i wady

Jak każde inne urządzenie wymyślone przez człowieka, kocioł KCM-5 ma zarówno zalety, jak i wady.

Pozytywne aspekty korzystania z opisanego sprzętu klimatycznego obejmują:

1. Długa żywotność. Dzięki zastosowaniu wysokiej jakości żeliwa i solidnej obudowy urządzenie grzewcze będzie służyć Ci przez co najmniej 25 lat, praktycznie bez zmiany jego właściwości użytkowych.
2. Wszechstronność. Jak wspomniano powyżej, za pomocą dostarczonych lub zakupionych części można przekonwertować kocioł tak, aby wykorzystał prawie każde paliwo.

Możesz zmienić rodzaje wykorzystywanej energii w zależności od ich kosztu, dostępności w danym momencie i tylko własnego pragnienia.

1. Łatwość konserwacji. Konstrukcja kotła żeliwnego w fabryce Kirowa jest tak prosta, że ​​można z łatwością wykonywać rutynowe czynności konserwacyjne bez przyciągania drogich specjalistów.

Ponadto, mając niewielkie umiejętności w zakresie hydrauliki, możesz zrobić to sam, aby naprawić drobne problemy. Należy jednak zauważyć, że wszelkie awarie w działaniu sprzętu są niezwykle rzadkie.

1. Rozszerzalność. Ilość energii cieplnej wytwarzanej przez kocioł zależy od tego, ile sekcji ma wymiennik ciepła. Moc kotła może się zmieniać w zakresie od 20 do 80 kW. Jest to jedno z najbardziej elastycznych rozwiązań w zakresie paliw stałych dla poszczególnych sieci grzewczych.
2. Wysoka wydajność. Dzięki wysokiej jakości izolacji termicznej kadłuba i innych rozwiązań technicznych wydajność kotła w fabryce Kirowa jest na dość wysokim poziomie - co najmniej 78%.

Zwróć uwagę! Takie wskaźniki wydajności można osiągnąć przy użyciu wyłącznie paliwa o wysokiej jakości. Tak więc wilgotność drewna nie powinna przekraczać 20%. Jeśli chodzi o węgiel, wskazane jest kupowanie antracytu o ułamku do 60 mm.

Uwzględnione kotły i wady brane pod uwagę. Jednym z najważniejszych jest wysokie zużycie paliwa stałego podczas pracy, a zatem krótki czas ciągłej pracy bez interwencji człowieka.

Ponadto, jeśli porównamy sprawność kotła KChM z pirolizą (generatorem gazu), to te pierwsze są wystarczająco daleko w tyle.

I ostatnia - potrzeba okresowego czyszczenia. Bez względu na to, jak dobrze drewno opałowe jest spalane w piecu, po nim pozostaje duża ilość popiołu i popiołu, z których również trzeba się pozbyć ręcznie.

Instalacja kotła

Podczas instalacji opisanych tutaj urządzeń klimatycznych należy bezwzględnie przestrzegać wymagań podanych w instrukcji instalacji. To nie tylko zwiększy żywotność urządzenia, ale także ochroni ludzi obsługujących go przed urazami i innymi problemami.

Tak więc podczas umieszczania kotła KCM w kotłowni należy zwrócić uwagę na następujące niuanse:

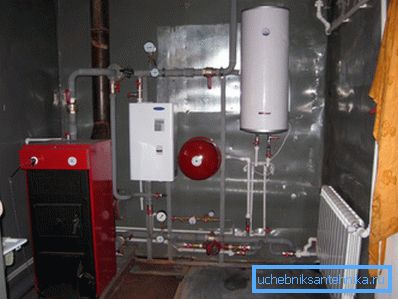

1. Odległość od tylnej krawędzi do najbliższej ściany pomieszczenia musi wynosić co najmniej 2,5 metra. Konieczne jest również, aby krawędzie boczne znajdowały się nie mniej niż metr od ścian pomieszczenia.

Należy zapewnić swobodny dostęp do rury odgałęźnej, przez którą usuwa się produkty spalania: wymiary wymaganej do tego przestrzeni wynoszą co najmniej 40 na 40 cm.

Musisz zadbać o wygodę ładowania paliwa. Aby ułatwić rusztowanie, wolna przestrzeń z przodu urządzenia grzewczego nie powinna być mniejsza niż 1 metr kwadratowy. metr Ułatwi to wysunięcie drewna opałowego i oczyszczenie popielnika z pozostałości paliwa.

1. Należy przestrzegać środków bezpieczeństwa przeciwpożarowego. Podłoga przed zainstalowaniem na niej kotła powinna być pokryta materiałem niepalnym. Krawędzie ochronnych podkładek muszą mieć co najmniej 40 cm.

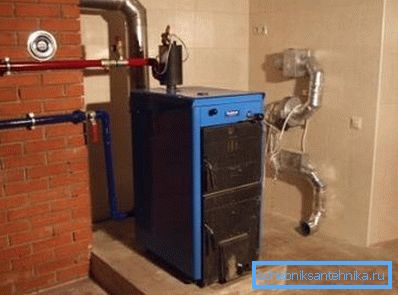

Wskazówka! Najlepiej podczas budowy kotłowni zrobić specjalny stojak z betonu, wzmocniony metalowymi prętami. Więc kocioł będzie miał niezawodną podstawę, która jest również absolutnie ognioodporna.

Również w celu uniknięcia pożaru w pobliżu urządzenia zabrania się przechowywania paliwa. Zaleca się ustawienie głównego magazynu oddzielnie od kotłowni, a dzienne zasilanie powinno znajdować się nie bliżej niż pół metra od działającego kotła.

1. Jako czynnik chłodzący dla układu ogrzewania pożądane jest stosowanie zmiękczonej wody przefiltrowanej z zanieczyszczeń mechanicznych.

Zaleca się, aby nie używać ciężko, aby uniknąć tworzenia kamienia kotłowego w wymienniku ciepła i rurach. Możesz wlać płyn niezamarzający do sieci grzewczej, ale przedtem powinieneś przeczytać instrukcję obsługi i upewnić się, że płyn nie zaszkodzi żeliwnym częściom kotła.

Sam proces łączenia wygląda następująco:

• po pierwsze, kocioł jest zainstalowany na cokole lub uszczelce, poziom jest sprawdzany, a wsporniki są zamocowane (konieczne jest osiągnięcie całkowitej stabilności urządzenia na podstawie, najmniejsze odchylenie od poziomu może prowadzić do tworzenia się kamienia w wymienniku ciepła i skrócić żywotność sprzętu);

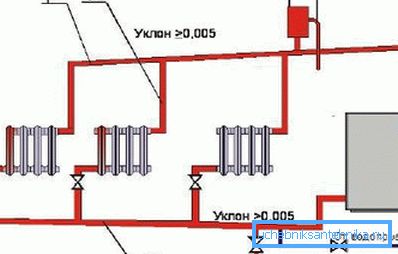

• rury są połączone z przyłączami wlotowymi i wylotowymi (zaleca się to poprzez zawory, aby można było odciąć prąd chłodziwa i zdemontować urządzenie w przypadku awarii lub wymiany);
• Pionowy komin jest podłączony do dyszy odpowiedzialnej za usuwanie produktów spalania (pożądane jest zamocowanie specjalnej części w dolnym końcu rury, która jest konieczna do gromadzenia kondensatu, który tworzy się na ścianach podczas pracy kotła);
• po instalacji system jest zaciskany (do tego można użyć specjalnego urządzenia pneumatycznego).

Wniosek

Kocioł na paliwo stałe KCHM - doskonałe urządzenie do użytku domowego jako urządzenie grzewcze. Aby system grzewczy działał normalnie, należy zwrócić szczególną uwagę na instalację rur, wybór zbiornika wyrównawczego i instalację grzejników.

Jak poprawnie wykonać wszystkie powyższe czynności, możesz dowiedzieć się z filmu w tym materiale.
