Kotły pirolityczne na paliwo stałe: urządzenie, zasada

Długotrwałe spalanie kotłów na paliwo stałe pirolizy staje się coraz bardziej popularne ze względu na swoje cechy i możliwość oszczędzania paliwa. Nowoczesne technologie umożliwiają wykorzystanie jednostek w trybie automatycznym, takich jak kotły gazowe, co sprawia, że ​​ich obsługa jest wygodniejsza. Opiszemy, jak rozmieszczone są kotły pirolityczne i jakie są ich główne cechy.

Kotły gazowe na paliwa stałe

Urządzenie i zasada działania

Kocioł na paliwo stałe pirolizy działa na zasadzie generowania palnego gazu z paliwa stałego, gdy jest podgrzewany pod nieobecność tlenu. Następnie uwolniony gaz jest wprowadzany do komory spalania, gdzie jest wzbogacany tlenem i oparzeniami. Proces spalania pojedynczych substancji lotnych i podgrzewania chłodziwa przypomina pracę zwykłego kotła gazowego.

Piroliza jest procesem rozkładu substancji na składniki po podgrzaniu. Najbardziej odpowiednim rodzajem paliwa do pirolizy są drewno, węgiel brunatny i brykiety z odpadów drzewnych. Podczas podgrzewania drewna do temperatury 200 - 800 stopni i więcej, emitują one mieszaninę węglowodorów (benzenu, acetonu, furanu, alkoholu metylowego), azotu, tlenku węgla, kwasu octowego i wodoru.

Zwróć uwagę! Ściśle mówiąc, każde spalanie drewna odbywa się poprzez pirolizę, ponieważ nie pali się węgiel, ale produkty rozkładu drewna - węglowodory.

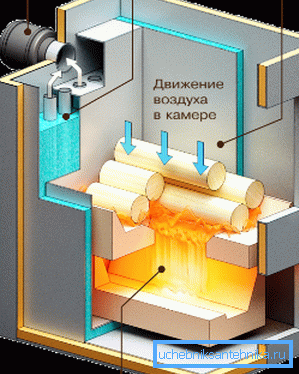

W kotle powstaje przeciąg w wyniku działania wylotu dymu lub dmuchawy, a lotne produkty rozpadu drewna są porywane do komory spalania. Tam powietrze miesza się i jest zapalane. Ciepło uwalniane jest w celu ogrzania chłodziwa - wody, powietrza lub innej substancji.

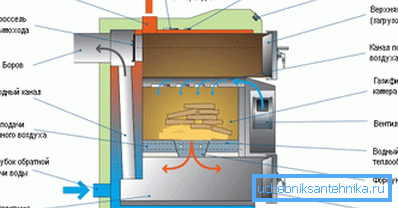

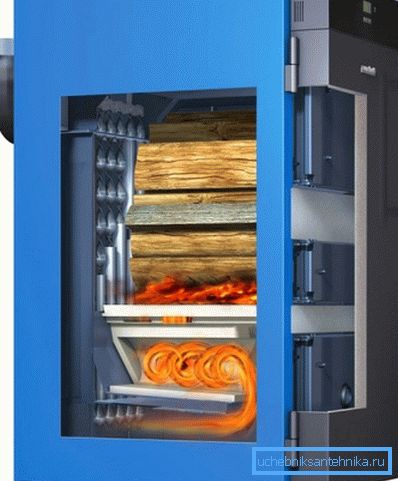

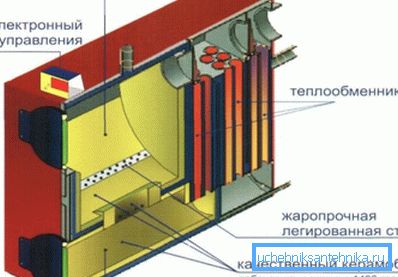

Z reguły komora bagażnika znajduje się na górze, a jej podłoga jest rusztem. Drewno opałowe jest ładowane do komory ładunkowej i podpalane, następnie komora jest zamknięta, a wentylator dmuchawy lub wyciąg dymu jest włączony i następuje ciąg, który kieruje powietrze przepływające przez drewno opałowe i ruszt do dolnej komory. W dolnej komorze mieszanina lotnych produktów jest wzbogacana świeżym powietrzem i ulega zapłonowi.

Płonące gazy przechodzą przez wymiennik ciepła, przez który krąży woda i są usuwane przez komin. Wszystkie części pieca i kanały gazowe wykonane są z żaroodpornej stali stopowej i porcelanowego betonu, wymienników ciepła - z miedzi lub innego metalu o wysokiej przewodności cieplnej.

Zwróć uwagę! Regulując przepływ powietrza pierwotnego do komory ładunkowej, można wpływać na intensywność spalania, co więcej, proces ten można zautomatyzować poprzez sprzężenie zwrotne z czujników termicznych w systemie grzewczym. W związku z tym producenci mogą produkować kotły pirolityczne na paliwa stałe z automatyczną kontrolą.

Funkcje specjalne

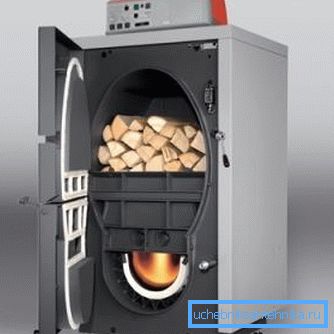

Kotły pirolityczne do ogrzewania mają szereg charakterystycznych cech, o których należy pamiętać przy zakupie jednostki.

Najważniejsze właściwości to:

• Urządzenie działa poprzez wymuszoną trakcję.. Wyrzutnia dymu lub wentylator wytwarza podwójny podmuch górny, bez którego proces pirolizy i spalania gazów nie będzie działał. Wniosek: urządzenie może pracować tylko w obecności napięcia w sieci zasilającej wentylatora;
• Instrukcja nakłada dość ścisłe wymaganie na zawartość wilgoci w paliwie - nie powinna przekraczać 20-35%, w przeciwnym razie para wodna rozcieńcza mieszaninę węglowodorów, a spalanie zatrzyma się;
• Zakres obciążenia komory pierwotnej powinien wynosić 50 - 100%, ponieważ w tym trybie wydajność osiąga poziom 85 - 92%. Producenci nie stosują pirolitycznych kotłów na paliwo stałe o obciążeniu 30% i niższym;
• Jednostką może być zdublowany kocioł gazowy i olejowy. Jeśli wilgotność drewna jest wysoka lub nie ma napięcia w sieci, decyzja ta uratuje Cię przed mrozem.

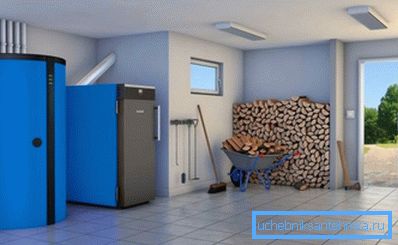

Zwróć uwagę! Nabycie jednostki do pirolizy ma sens, jeśli masz źródło taniego drewna na opał i warunki do ich normalnego suszenia i przechowywania. W przeciwnym razie kocioł gazowy będzie bardziej opłacalny.

Zalety i wady

Zalety elektrowni gazowych obejmują następujące cechy:

• Dostosowanie procesu spalania pozwala na długą pracę z jedną zakładką drewna opałowego. Dla urządzeń o niższym czasie spalania czas ten wynosi do 12 godzin, a górny - do 30 godzin. Spalanie takiej samej ilości paliwa w konwencjonalnym piecu wynosi od 3 do 4 godzin;
• Możliwość automatycznej kontroli i regulacji procesu w czasie rzeczywistym;
• Całkowite spalanie paliwa oszczędza drewno opałowe i ogranicza odpady w postaci popiołu, smoły i innych związków;
• Dwuetapowy schemat spalania paliwa pozwala zwiększyć wydajność instalacji;
• Wysoka temperatura w górnej komorze hamuje uwalnianie CO, co sprawia, że ​​urządzenie jest bardziej przyjazne dla środowiska.

Zwróć uwagę! W wyniku tego podejścia można osiągnąć zauważalny efekt ekonomiczny (7-10%) i poprawić użyteczność ogrzewania dzięki automatycznej kontroli procesu spalania.

Wady generatora gazu sprowadzają się do jego cech:

• Wysoka cena Nowoczesne systemy paliw stałych kosztują 2 lub więcej razy więcej niż konkurencyjne urządzenia;
• Uzależnienie od energii elektrycznej;
• Wymaganie od stanu paliwa - jego wilgotności;
• Przy niewielkich obciążeniach spalanie staje się niestabilne;
• Brak możliwości automatycznego dostarczania paliwa.

Zwróć uwagę! Dla pomyślnego działania kotła generatora gazowego istotną rolę odgrywa właściwa organizacja całego systemu grzewczego. Przy odpowiednim okablowaniu, starannym doborze urządzenia i dobrej automatyzacji jednej zakładki drewna opałowego, wystarczy pracować na jeden dzień.

Wniosek

Kotły na paliwa stałe z pirolizą są bardziej ekonomiczne i wydajne w porównaniu z piecami opalanymi drewnem. Jednocześnie, przy zakupie urządzenia, należy wziąć pod uwagę jego cechy, w przeciwnym razie jego użycie może stać się nieopłacalne (patrz także artykuł Kotły gazowe Borinsky - modele i ich cechy).

Obejrzyj film, aby uzyskać pełniejsze wrażenie i lepsze zrozumienie tematu.
