Krótko o miernikach ciepła: instalacjach, instalacjach

25-03-2018
Ogrzewanie

Tryb działania autonomicznego systemu grzewczego można łatwo ustawić samodzielnie, a także wziąć pod uwagę koszt zakupu energii. Ale jakość ogrzewania mieszkań w miastach pozostawia wiele do życzenia, a płatności za świadczone usługi są naliczane regularnie iw całości. Dlatego coraz więcej osób instaluje liczniki do ogrzewania w mieszkaniu, które pozwalają na dokładniejsze rozliczenie otrzymanej energii cieplnej i jej kosztów.

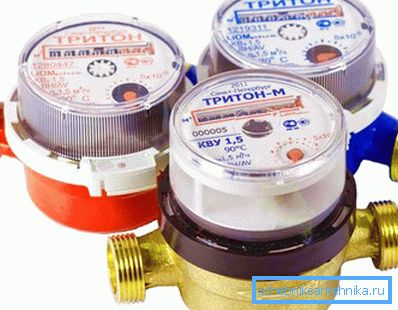

Liczniki uwzględniające ilość zużytej energii cieplnej mogą znacznie zaoszczędzić

Miejsca instalacji urządzeń pomiarowych

Korzyści ekonomiczne, jakie daje licznik w mieszkaniu, są oczywiste. Za jego pomocą zapłacisz nie tylko usługi grzewcze, ale także ilość energii cieplnej wchodzącej do mieszkania. W końcu nie jest tajemnicą dla nikogo, że często media nie przestrzegają norm, a temperatura w domach spada poniżej określonego poziomu.

Często temperatura baterii nie odpowiada normatywom

Wskazówka! Efekt będzie jeszcze większy, jeśli miernik ogrzewania zostanie zainstalowany po użyciu własnych rąk lub przy pomocy wynajętego zespołu budowniczych, aby podjąć działania w celu zmniejszenia strat ciepła. Zmień klocki okienne, aby były hermetyczne, wykonaj izolację ścian i tak dalej.

Instrukcja instalacji urządzeń pomiarowych zapewnia dwa miejsca, w których można je zainstalować:

  • na centralnym kolektorze domu - w tym przypadku będą brane pod uwagę usługi świadczone mieszkańcom wszystkich mieszkań przyłączonych do pionu;
  • na poszczególnych wlotach - tutaj licznik ogrzewania mieszkania będzie liczyć własne koszty ogrzewania, które powinny być opłacone.

Rachunkowość ogólnych kosztów domu

Najłatwiejszym i najtańszym sposobem jest zainstalowanie urządzenia pomiarowego w piwnicy, na głównym pionie dostarczającym chłodziwo do mieszkań. W takim przypadku urządzenie, którego cena jest dość wysoka, zostanie zakupione hurtowo i nie spowoduje nieodwracalnych szkód w budżecie rodzinnym.

Zanim zapłacisz za usługi grzewcze, musisz odczytać urządzenie i podzielić je na wszystkich najemców, biorąc pod uwagę powierzchnię mieszkań. Jeżeli faktury wystawione przez organizację obsługującą nie pokrywają się z danymi uzyskanymi w wyniku obliczeń, można zmusić pozbawionego skrupułów dostawcy do zwrotu przekazanych wcześniej pieniędzy.

W fotoczujniku zainstalowanym na centralnym kolektorze

Wspólne liczniki do ogrzewania można zainstalować za zgodą wszystkich mieszkańców domu lub wejścia. Decyzja musi być zabezpieczona protokołem. Tylko w ten sposób będzie to uzasadnione. Na podstawie tego dokumentu powinieneś skontaktować się z odpowiednimi władzami w celu uzyskania pozwolenia na zainstalowanie licznika publicznego.

Rachunkowość poszczególnych kosztów

Powyższa opcja ma kilka wad.

W szczególności urządzenie to będzie liczyć nie tylko energię cieplną dostarczoną do mieszkania, ale także utratę ciepła, która występuje:

  • w niewystarczająco izolowanych rurociągach głównych przechodzących przez piwnice i podłogi techniczne;
  • w zimnych schodach;
  • w mieszkaniach pozbawionych skrupułów lokatorów, którzy nie podejmują działań mających na celu zwiększenie efektywności energetycznej mieszkań.

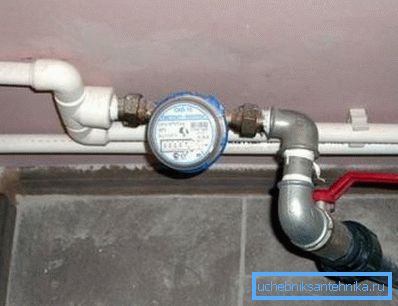

Licznik ciepła w mieszkaniu pozwala na dokładniejsze rejestrowanie kosztów.

Biorąc pod uwagę powyższe, pożądane jest, aby jeszcze umieścić miernik na ogrzewanie w mieszkaniu. Chociaż będziesz musiał wydać na to znacznie więcej pieniędzy, bez wątpienia poczujesz wynik ekonomiczny, gdy rachunki za ogrzewanie spadną.

Ale w tym przypadku będziesz musiał zmierzyć się z pewnymi trudnościami:

  1. W budynkach mieszkalnych starego budynku zastosowano pionowy schemat połączeń rur grzewczych. Oznacza to, że oddzielna rura pochodząca od sąsiadów jest odpowiednia dla każdego grzejnika. W związku z tym konieczna jest taka sama liczba urządzeń rachunkowych, która jest absolutnie nieopłacalna. Aby rozwiązać problem, pomówimy o licznikach ciepła w mieszkaniu, które są zainstalowane bezpośrednio na grzejnikach. Ale instalacja takich urządzeń musi być skoordynowana z biurem operacyjnym, ponieważ ich odczyty mogą nie być wszędzie wykorzystywane do rozliczania odbieranego ciepła.
  2. Możesz również ustalić ilość energii cieplnej odbieranej w mieszkaniach za pomocą pionowych przewodów za pomocą rozdzielaczy. Obliczają objętość i jakość doprowadzanego płynu chłodzącego na podstawie różnicy temperatur między powierzchnią akumulatora a powietrzem w pomieszczeniu.

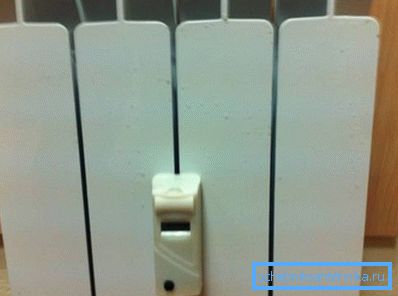

Cyfrowe urządzenia pomiarowe można instalować na grzejnikach
  1. Najłatwiejszym rozwiązaniem jest zainstalowanie ogólnego licznika domowego.. Ta opcja została szczegółowo omówiona w poprzedniej sekcji.

Co do bardziej nowoczesnych domów, w nich chłodziwo przepływa przez poziome rury zasilane pionowym pionem. W takim przypadku można łatwo ustawić ogrzewanie za pomocą miernika. Po prostu kup rodzaj dozownika, który Ci się podoba.

Odmiany liczników ciepła

Mechaniczny

Ich konstrukcja jest najprostsza.

Istnieją trzy główne odmiany:

  • śruba;
  • turbina;
  • z wirnikiem.
Mechaniczne urządzenie do pomiaru ciepła

Zobaczmy, jak działa licznik ciepła: w urządzeniach mechanicznych skala pomiarowa jest uruchamiana przez prąd chłodziwa. Przepływający płyn zamienia ten lub ten mechanizm.

Urządzenia są najbardziej dostępne, ale mają kilka funkcji:

  1. Nie można go używać, jeśli twarda woda przepływa przez rury.
  2. Bardzo wrażliwy na fizyczną czystość płynu chłodzącego. Cząstki gruzu, skali i skali mogą złamać mechanizm licznika, który jest nie do naprawienia.
  3. Urządzenie nieprawidłowo bierze pod uwagę przepływ, jeśli w rurze zasilającej występują gwałtowne wahania ciśnienia płynu.

Wskazówka! Jeśli użytkownik zdecyduje się użycie mechanicznego licznik ciepła na rurze wlotowej system ogrzewania (do momentu instalacji urządzenia), pożądane jest, aby zainstalować filtr siatkowy pułapkowania cząstek w cieczy chłodzącej.

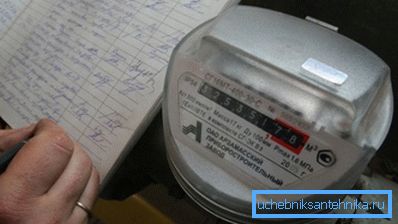

Dokładność rozliczeń zależy od jakości płynu chłodzącego

Elektromagnetyczny

Urządzenia te wykorzystują zasadę indukcji elektromagnetycznej - pojawienie się energii elektrycznej, gdy płyn przechodzi w polu magnetycznym. Mierniki nie kontaktują się bezpośrednio z wodą i zapewniają dokładny pomiar.

Ale są pewne drobne niedociągnięcia:

  • Licznik elektromagnetyczny musi być prawidłowo zainstalowany i podłączony;
  • Jeżeli płyn chłodzący zawiera dużą ilość zanieczyszczeń, odczyty mogą nie odpowiadać ilości dostarczonej energii cieplnej.

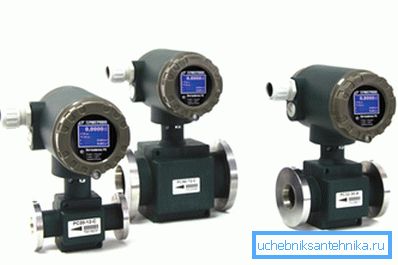

Liczniki ogrzewania elektromagnetycznego

Wirowanie

Urządzenie uwzględnia ilość płynu chłodzącego użytego na podstawie turbulentnych zawirowań, które powstają za specjalnie umieszczoną przeszkodą na drodze płynu. Takie urządzenie może być instalowane zarówno na rurach poziomych, jak i pionowych.

Następujące okoliczności wpływają na dokładność rozliczeń:

  • jakość płynącej wody;
  • prace spawalnicze wykonywane w sieci ciepłowniczej;
  • obecność powietrza w rurociągach.

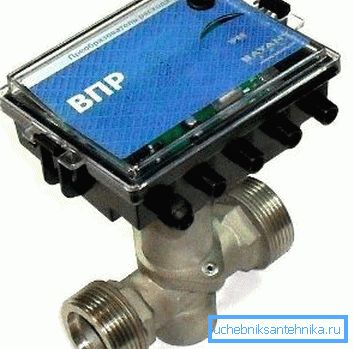

Wskaźnik ogrzewania Vortex

Należy również zauważyć, że zanieczyszczenia mineralne i pierwiastki chemiczne rozpuszczone w wodzie nie mają niekorzystnego wpływu na urządzenia. I możesz pozbyć się innych kłopotów za pomocą filtra siatkowego z magnesem, który jest zamontowany na rurze wejściowej.

Zwróć uwagę! Aby przepływomierz działał poprawnie, konieczne jest, aby przed nim znajdował się prosty odcinek rurociągu o określonej długości. Zależy to od modelu licznika ciepła i jest wymienione w dołączonej dokumentacji.

Ultradźwięki

Dozownik działający na zasadzie ultradźwięków składa się ze źródła i odbiornika sygnałów. Mierzy czas, w którym płyn przemieszcza się na wcześniej znaną odległość i na tej podstawie oblicza jego objętość i natężenie przepływu.

Istnieją następujące typy tych urządzeń:

  • Doppler;
  • tymczasowy;
  • częstotliwość;
  • korelacja.

Pomimo największej niezawodności, dokładności i trwałości miernik ultradźwiękowy jest bardzo czuły na czystość płynu chłodzącego. Ponadto obecność lub brak powietrza w płynie wpływa na dokładność konta.

Ultradźwiękowy miernik ciepła

Wymagania ogólne

Niezależnie od modelu przepływomierza, każde urządzenie pomiarowe musi spełniać następujące wymagania:

  1. Posiadaj certyfikat i paszport, który zawiera informacje o instalacji i okresowej weryfikacji.
  2. Posiadać pieczęć lub pieczęć wskazującą, że nie wprowadzono żadnych zmian w jego projekcie.

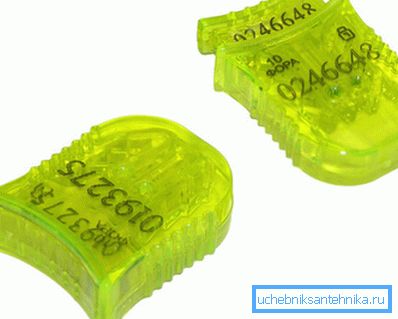

Każdy licznik musi być szczelnie zamknięty.

Montaż liczników ciepła

Etapy pracy

Należy zauważyć, że główne trudności, które mogą stawić czoła człowiekowi, który chce ustanowić jednostkę energii cieplnej, sama nie jest jej zakup i montaż, a związane z tym procedury uzyskiwania niezbędnych pozwoleń.

W większości przypadków będziesz musiał wykonać następujące kroki:

  • stosować i odbierać dokumenty, które są podstawą do zainstalowania licznika ciepła;
  • opracować projekt inżynieryjny, w którym wskazane zostaną miejsca instalacji, nazwy urządzeń, ich liczba i inne ważne informacje;
  • skoordynować ten dokument z organizacjami regulacyjnymi;
  • zainstalować urządzenie na miejscu (może to zrobić tylko wyspecjalizowana organizacja);
  • zarejestruj zainstalowane urządzenie, sprawdź je, zapieczętuj i zarejestruj w organizacji odpowiedzialnej za ogrzewanie budynków mieszkalnych.
Główną przeszkodą w instalacji licznika jest długa biurokratyczna procedura zatwierdzania.

Najdłuższy z czasem będzie pierwszym etapem. Chociaż ostatnio stał się bardziej lojalny wobec instalowania indywidualnych liczników stali, czasami trudno jest uzyskać pozwolenie. Rzeczywiście, w tym przypadku obowiązek zapłaty nieproduktywnej straty ciepła nie spada na ciebie, ale na dostawcę, który, oczywiście, nie lubi kierować tym ostatnim.

W każdym razie, aby uzyskać pozwolenie, należy przygotować następujące dokumenty:

  1. Oświadczenie o decyzji zakupu i instalacji licznika ciepła.
  2. Dokumenty potwierdzające własność mieszkania, w którym zostanie przeprowadzona instalacja.
  3. Paszport techniczny do mieszkania z zaznaczonymi w nim sieciami inżynieryjnymi.
  4. Dokumenty potwierdzające zgodę innych właścicieli mieszkania na zainstalowanie licznika ciepła.

Gdy to zrobisz, możesz zacząć sporządzać dokumentację techniczną.

Przygotowanie projektu inżynierskiego

Niniejszy dokument opracowano z uwzględnieniem danych technicznych dostarczonych przez organizację zajmującą się ogrzewaniem budynków mieszkalnych.

Mogą również mieć indywidualne wymagania, ale zgodnie z obecnym SNiP projekt musi zawierać:

  • obliczanie obciążenia cieplnego zainstalowanych grzejników;
  • planowana wielkość zużycia chłodziwa;
  • parametry oporu hydraulicznego, które zapewnią zainstalowany przepływ przeciwny dostarczanego płynu;
  • schemat połączeń urządzeń księgowych z istniejącymi rurociągami;
  • obliczenie ilości strat ciepła, których miernik nie może uwzględnić;
  • metoda obliczania płatności za zużytą energię cieplną.
Przed zainstalowaniem licznika należy przygotować i skoordynować projekt.

Na końcu dokumentu projektowego musi przejść zatwierdzenie.

Instalacja sprzętu

Etap ten można rozpocząć dopiero po przejściu dokumentacji projektowej na wszystkie etapy koordynacji.

Zwróć uwagę! Własne wstawienie licznika ciepła jest niedozwolone. Aby wykonać pracę, musisz zaprosić specjalistę, który posiada odpowiednie umiejętności, potwierdzony certyfikatami lub certyfikatami.

Podczas instalacji upewnij się, że spełnione są następujące wymagania:

  1. Zainstaluj urządzenie pomiarowe tylko w miejscu przewidzianym przez projekt. Jeśli zdecydujesz się wprowadzić zmiany, powinny one zostać potwierdzone.
  2. Instalacja ciepłomierza musi odbywać się poza mieszkaniem (w pomieszczeniu technicznym lub w magazynie), aby zapewnić swobodny dostęp do niego specjalistom organizacji serwisowych. W niektórych przypadkach instalacja jest dozwolona w samym mieszkaniu, jednak w tym przypadku problem rozwiązuje się indywidualnie.

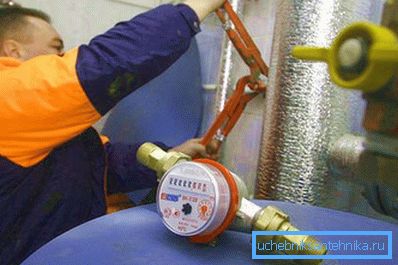

Licznik może być zainstalowany tylko przez specjalistę.
  1. Przed i po liczniku konieczne jest zapewnienie obecności prostych odcinków rur (tak zwanych "sekcji spoczynkowych"). Eliminują chłodzenie turbulencyjne.
  2. Czujnik temperatury należy umieścić w rurze, tak aby jego delikatny obszar znajdował się dokładnie na środkowej osi przepływu chłodziwa. Tylko w tym przypadku świadectwo będzie prawdziwe.
  3. Ważne jest, aby zaprojektować instalację tak, aby woda przechodząca przez tę sekcję nie tworzyła pęcherzyków powietrza, które wpływałyby na prawidłowe działanie licznika ciepła.

Wskazówka! Pożądane jest również zainstalowanie zaworów. Dzięki temu można zdemontować urządzenie dozujące, nie opróżniając płynu chłodzącego.

Procedura rejestracji

Po zakończeniu instalacji konieczne jest zaproszenie specjalisty z organizacji odpowiedzialnej za ogrzewanie, który zweryfikuje instalację, zamknie urządzenie i przygotuje dokumenty upoważniające do jego działania.

Komisja akceptacyjna powinna zawierać:

  • właścicielem domu do wynajęcia;
  • przedstawiciel firmy obsługującej budynek mieszkalny (biuro mieszkaniowe, OSBB);
  • przedstawiciel firmy świadczącej usługi grzewcze;
  • specjalista w instalowaniu sprzętu.
Podstawą do uruchomienia miernika jest dokument sporządzony przez komisję do akceptacji pracy

Na podstawie wyników sporządzane jest zestawienie, które jest podstawą do opłacania rachunków zgodnie z odczytem licznika.

Wniosek

Zainstalowanie licznika do ogrzewania jest kłopotliwe, kosztowne i czasochłonne. Ale nie będziesz rozczarowany decyzją podjętą podczas przesyłania pieniędzy na ogrzewanie. Aby uzyskać więcej informacji o sposobach oszczędzania na rachunkach za media, możesz dowiedzieć się z poniższego filmu.
