Które rury zastosować w ciepłej wodzie: przegląd materiałów,
Współczesne innowacje na rynku budowlanym pozwalają na znacznie wygodniejsze mieszkania i domy. Zwłaszcza tutaj wyróżniają się systemy wodne ciepłych podłóg, które są montowane z różnych materiałów. Z reguły w takich przypadkach najtrudniejszym momentem dla niedoświadczonego człowieka jest obliczenie rury na ciepłą podłogę wodną i wybór jej rodzaju.
W tym artykule zrozumiemy te kwestie, a ponadto krótko rozważymy, w jaki sposób takie konstrukcje są montowane własnymi rękami.
Zacznijmy od najważniejszego punktu.
Rodzaje rur
Dla wygody właściwości i rodzaje rur przedstawiono w tabeli porównawczej:
| Rodzaj produktu | Funkcje specjalne |

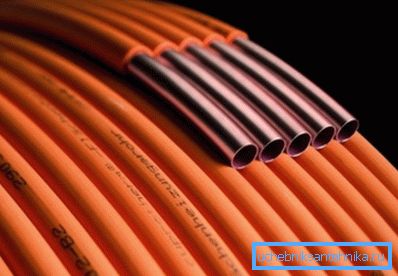

| 1. Miedź. | W zasadzie jest to doskonały materiał, ponieważ miedź jest długa, nie rdzewieje i ma dobrą wytrzymałość. W przypadku obciążenia mechanicznego, tułów zginać będzie bardziej prawdopodobne niż otwory lub pęknięcia pojawi się w nim. W Europie jest to najpopularniejszy rodzaj materiału do produkcji takich konstrukcji. Ale najważniejszą zaletą miedzi jest doskonały poziom przewodności cieplnej. A to oznacza, że twoje podłogi rozgrzeją się tak szybko, jak to możliwe. Jeśli chodzi o braki, w tym przypadku jest to prawdopodobnie jedna - to dość wysoka cena "śladów" miedzi. |
| 2. Metal-plastik. | Świetna opcja dla średniego budżetu. Produkt jest pniem kilku warstw - z tworzywa sztucznego na górze i aluminium wewnątrz (przy okazji, ten metal rozszerza się lekko po podgrzaniu). Taka konstrukcja pozwala na wystarczającą wytrzymałość ciepłej podłogi, a nie "zarasta" od wewnątrz różnymi przyrostami. |
| 3. Polipropylen. | Takie rury wodne do ciepłych podłóg są rzadko używane, ponieważ nie gną bardzo dobrze. Ponadto, ponieważ w ich strukturze nie ma metalu, procesy wymiany ciepła nie są tu zbyt szybkie. Oznacza to, po prostu, system ogrzewania wykonany z polipropylenu nie będzie bardzo skuteczny. |
| 4. Produkty wykonane z usieciowanego polipropylenu (rura PEX). | Różnią się niskim kosztem, dobrym przewodnictwem cieplnym i długim okresem użytkowania. Wady obejmują fakt, że raczej trudno jest zainstalować polipropylen, ponieważ jeśli nie ma natychmiastowego sztywnego mocowania, natychmiast się ugnie. |
Tak więc, jeśli mówimy o tym, które rury wykorzystać na ciepłą podłogę wodną, okazuje się, że "złoty środek" między ceną a jakością to wyroby z metalu i tworzywa sztucznego.
Poza tym, metaloplastik jest układany dość łatwo - linie są elastyczne i trwałe. Jak takie przęsła zostaną wdrożone - tak będą kłamać, bez żadnych odwrotnych rozszerzeń.

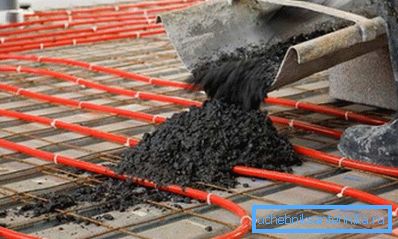

Zwróć uwagę na to, że pomimo obecności metalu w strukturze produktów, należy je w miarę możliwości chronić podczas wylewania podłogi lub wiercenia za pomocą perforatora. Stałe cząstki ciekłego betonu mogą uszkodzić metal-plastik tak, że pojawią się w nim pęknięcia, a wiertło przejdzie po cichu przez aluminium.
Dlatego wylewając jastrych, staraj się nie wchodzić na "gąsienice", a jeśli planujesz wiercić podłogę, zapamiętaj położenie linii instalacji grzewczej.
W przybliżeniu zdecydowaliśmy, które rury są lepsze do używania ciepłej wody o średnim budżecie.
Zastanówmy się teraz, jak obliczyć pożądany materiał z systemu.
Układ autostrady i obliczanie materiału
W rzeczywistości zrobienie planu jest prostym procesem.
Tutaj należy działać w następujący sposób:

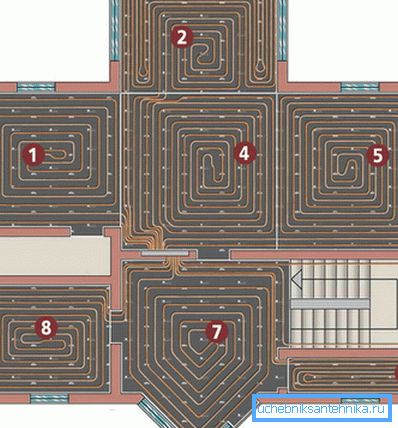

- Wykonujemy plan pomieszczenia w skali, w której zaznaczamy miejsca, w których stoją meble. Gdzie będzie zlokalizowany - system nie musi być ciągnięty, ponieważ nie ma sensu ogrzewanie, na przykład szafka - nie, zgodzisz się.

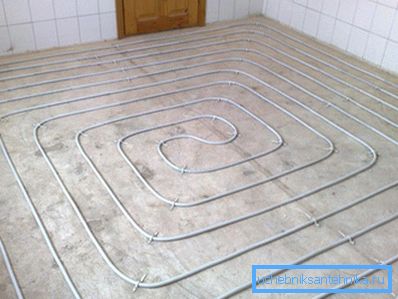

- Narysuj układ struktury. Najlepiej zaplanować to w ten sposób - od punktu dostarczania gorącej wody trasa jest ciągnięta (jak w spirali) do środka pomieszczenia. A następnie od centrum linii odejść do punktu rozładowania. Taki układ zapewnia bardziej wydajne i równomierne ogrzewanie pomieszczenia.

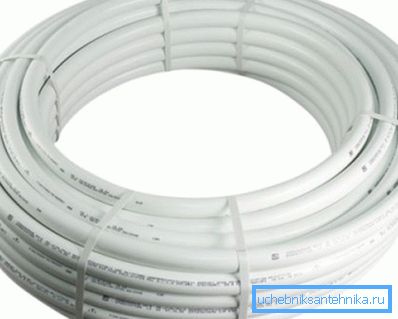

- Zaczynając od wzoru, obliczamy wymagany materiał z zatoki metalowo-plastikowej.
Zwróć uwagę na to, że nie zaleca się wykonywania "trasy" z konturu ponad 60 metrów. Jeśli system ma taki materiał, gorąca woda szybko się ochłodzi, co wpłynie na efektywność ogrzewania.
Jeśli chodzi o parametry, w większości przypadków optymalnie nadają się produkty o średnicy od 15 do 20 mm. Jak widać, obliczenia podgrzewanej wody rury podłogowej jest naprawdę dość szybkie i proste.
Ale przy montażu wszystko nie jest takie proste - są niuanse. Zrozumiemy wszystko, dając jasny przykład.
Montaż podgrzewanej podłogi
Tak więc, jako wizualny przykład, bierzemy organizację systemu metalu z układem na zasadzie spirali. Ogrzewanie zostanie wykonane w mieszkaniu wielopiętrowego budynku, ponieważ jest to najtrudniejszy przypadek ze względu na konieczność zaizolowania sufitu (dowiedz się tutaj, jakie są połączenia zaciskowe do rur HDPE).
Przechodzimy do instalacji.
Prace przygotowawcze
Na tym etapie należy postępować zgodnie z następującym schematem:
- Usuwamy podłogę z gruzu i ciał obcych.

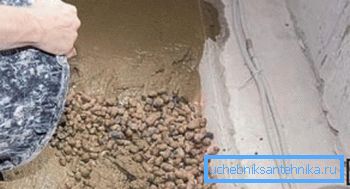

- Wypełnij nierówny teren z gliny-betonu.
- Po wyschnięciu betonu mocujemy na nim arkusze spienionego polistyrenu (pianka również pasuje, tylko potrzebuje grubej, co oznacza, że całkowita grubość podłogi będzie większa na końcu). Arkusze najłatwiej przyczepić do specjalnych kołków z szeroką nasadką.

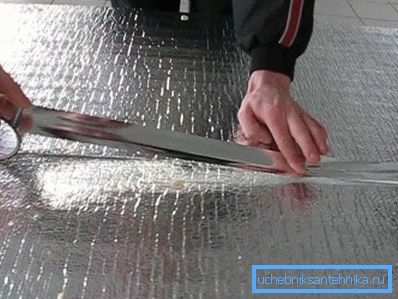

- Połóż folię na wierzchu izolacji. Jeśli nie zostanie to zrobione, system ogrzeje nie tylko warstwę wykończeniową podłogi, ale także nakładkę. Oznacza to, po prostu, obszar, którego potrzebujesz, rozgrzeje się znacznie wolniej.
To kończy przygotowania. Przechodzimy do następnego kroku.
Układanie rur
Tutaj wszystko wykonuje się w następującej kolejności:

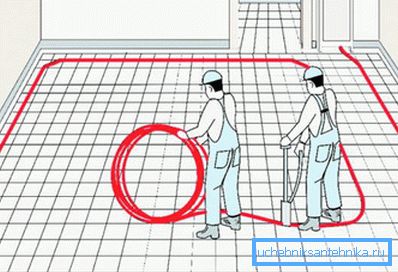

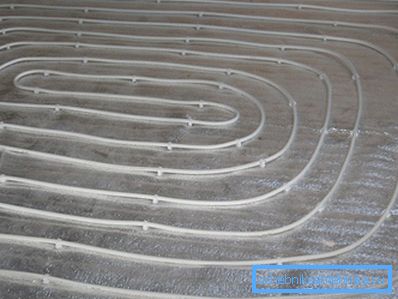

- Wchodzimy w zatokę z metalowo-plastikową częścią, zostawiamy jeden koniec rury w pobliżu punktu poboru ciepłej wody i zaczynamy odwijać tor, układając go na podłodze spiralnie, przesuwając się do środka, jak to bywa, w kierunku środka pomieszczenia. Jednocześnie staraj się położyć wszystko tak, aby odległość między równoległymi liniami wynosiła około 15-20 cm.
- Kiedy dotrzesz do centrum, wykonaj odwrócenie, a następnie powróć zgodnie z tą samą zasadą spirali do punktu wycofania schłodzonej wody.

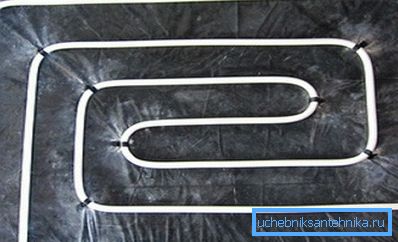

- Przymocuj rury do podłogi za pomocą łączników i kołków.

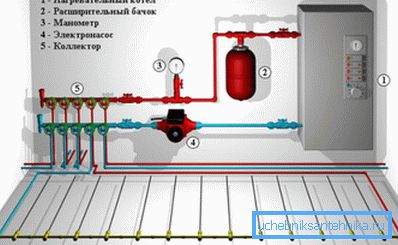

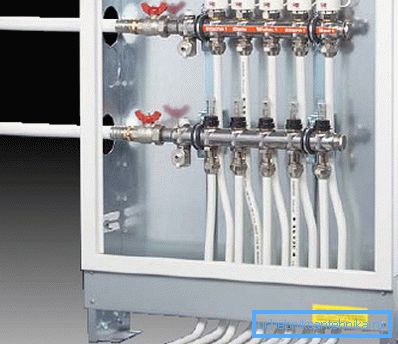

- Podłącz końce "stoku" do systemu hydraulicznego.
Doprowadzić wodę do rur (jeśli ciśnienie jest niskie, być może trzeba będzie zainstalować dodatkową pompę). Jeśli nie ma wycieków, możesz wypełnić wykończenie.
Zwróć uwagę tylko na to, że kiedy zastanawialiśmy się, jakie rury wybrać na podgrzewaną podłogę, istniał jeden ważny niuans w odniesieniu do metal-plastik: po podgrzaniu takie produkty nieco się rozszerzają. Dlatego musisz wszystko zorganizować, aby przy jastrychu krzepnięcia w liniach układu przez pierwszych 5-6 godzin była gorąca woda.
Jeśli nie istnieje, procesor DSP stwardnieje całkowicie, a następnie, jak to możliwe, rura nie będzie miała miejsca do rozszerzenia.
Teraz podsumujmy recenzję.
Wniosek
Ustaliliśmy, które rury wybrać dla ciepłej wody i dlaczego. Uwzględniliśmy również wszystkie potencjalne opcje w tabeli porównawczej, a także dostarczyliśmy jasne instrukcje dotyczące schematu instalacji i zasad obliczania materiału (patrz również artykuł Rury i kształtki z polietylenu usieciowanego: charakterystyka techniczna i cechy instalacji).
Mamy nadzieję, że wykorzystacie informacje uzyskane w praktyce. A jeśli chcesz poznać więcej przydatnych informacji, w tym artykule znajdziesz także dodatkowe wideo - obejrzyj je.
