Miedziane grzejniki: funkcje, specyfikacje i procedura

Jednym z ważnych elementów systemu ogrzewania pomieszczeń jest grzejnik. Od niego zależy, jak szybko i sprawnie dom będzie ogrzewany, a ile paliwa potrzeba, aby utrzymać komfortowy mikroklimat w mieszkaniu lub domu. Największą przewodność cieplną, wysoką wydajność i niezrównany wygląd wyróżnia grzejnik miedziany.

Że jest bohaterem dzisiejszego materiału.

Zasada działania grzejników

Schemat działania grzejników, które są częścią układu grzewczego z płynem przenoszącym ciepło, jest wyjątkowo prosty. Ciepła woda ogrzewana przez gaz, paliwo stałe lub kocioł elektryczny poprzez rurociągi wchodzi do baterii, gdzie przenosi zgromadzoną energię cieplną do powietrza w pomieszczeniu.

Biorąc pod uwagę to, łatwo zrozumieć, że temperatura w pomieszczeniu zależy nie tylko od stopnia nagrzania płynu i prędkości jego przepływu przez system, ale także od rodzaju i materiału użytych grzejników.

Z punktu widzenia fizyki wymiana ciepła w panelach grzewczych wygląda następująco:

1. Woda, przechodząc przez grzejnik, ogrzewa materiał, z którego jest wykonana. Następnie aluminium, miedź lub stal zaczynają emitować fale podczerwone, które, jak wiadomo, są zdolne do przenoszenia energii cieplnej na cząsteczki powietrza.
2. Masy powietrza nagrzewane bezpośrednio w pobliżu akumulatora stają się mniej gęste i lżejsze, więc wznoszą się do górnej części pomieszczenia, ustępując miejsca zimnemu powietrzu. W przyszłości proces ten, nazywany konwekcją, jest cyklicznie powtarzany.
3. Zdolność ogrzanych ciał do emitowania większości energii w postaci fal podczerwonych nazywa się przewodnictwem cieplnym. Im większy jest ten parametr, tym bardziej sprawnie działa grzejnik i tym bardziej, że będzie on zimą w ogrzewanym pomieszczeniu.

Zwróć uwagę! Miedź ma najwyższą przewodność cieplną spośród wszystkich materiałów używanych do produkcji baterii. Dlatego właśnie grzejniki miedziane do ogrzewania najskuteczniej wykorzystują energię chłodziwa. Jednak ich cena jest znacznie wyższa niż w przypadku innych produktów.

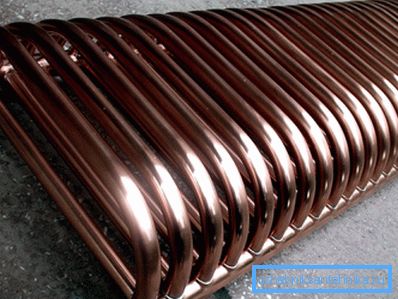

Charakterystyka baterii miedzianych

Korzyści

Baterie miedziane zajmują wiodącą pozycję pod względem wydajności, pozostawiając daleko w tyle wszystkie inne istniejące modele, w tym grzejniki bimetaliczne.

Rzeczywiście, oprócz tego wskaźnika, mają wiele innych niezaprzeczalnych zalet:

• wysoka wydajność - w tym parametrze miedź przekracza nadwyżki żeliwa więcej niż 5 razy;
• antyseptyczny - specjalne właściwości metali nieżelaznych zapobiegają wzrostowi mikroorganizmów w systemie grzewczym, które mogą wyrządzić szkodę osobie i stać się źródłem niebezpiecznych chorób;

• siła i elastyczność - połączenie tych dwóch właściwości umożliwia stosowanie baterii miedzianych w systemach grzewczych bez obawy ich zniszczenia przed uderzeniami hydraulicznymi lub pneumatycznymi, a także łatwą instalację produktów w skonstruowanej sieci inżynieryjnej;
• umiejętność wytrzymania wysokiego ciśnienia - miedź może pracować w systemach grzewczych, w których ciśnienie chłodziwa osiąga 16 atmosfer, czyli znacznie więcej niż to konieczne;

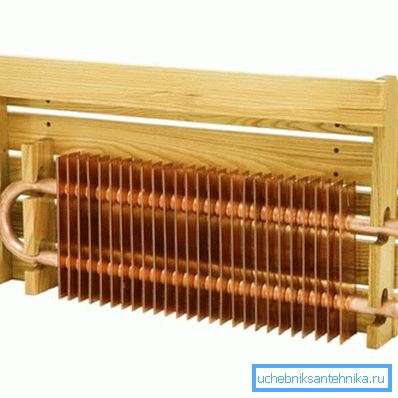

• możliwość zastosowania chłodziwa o wysokiej temperaturze - baterie można obsługiwać nawet w temperaturze wody przekraczającej + 140 stopni Celsjusza.

Zwróć uwagę! Miedziana grzejnik grzejnikowy odporny na chemicznie aktywne płyny. Dlatego przy takich bateriach można użyć płynu niezamarzającego, który zastępuje wodę. Najważniejsze jest, aby wybrać odpowiednie rurociągi i kształtki.

Funkcje specjalne

Surowcem do produkcji grzejników miedzianych jest wysokiej jakości miedź bez żadnych zanieczyszczeń, ponieważ oprócz doskonałej charakterystyki technicznej mają atrakcyjny wygląd.

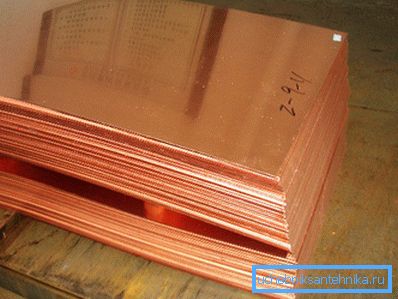

Jedną z ważnych zalet opisanych produktów jest to, że nie trzeba ich malować. Wszak warstwa farby naniesiona na powierzchnię grzejników obniża współczynnik przenikania ciepła.

Baterie miedziane nie potrzebują dekoracyjnej powłoki. Są one albo niezależnym elementem projektu pomieszczenia, albo mogą być wyposażone w dekoracyjne siatki, które poprawiają konwekcję nagrzanych mas powietrza.

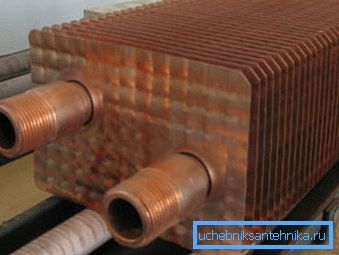

Nie tak dawno temu zaczęto stosować specjalne miedziane płytki, które po prostu przylutowano do rur grzewczych, zwiększając obszar kontaktu z powietrzem. W rezultacie otrzymujesz największą możliwą baterię (jej wielkość zależy tylko od twoich potrzeb i długości rur), która z pożytkiem zużywa każdy wat energii generowanej przez kocioł.

Największy efekt można osiągnąć za pomocą automatycznych termostatów kontrolujących działanie sieci klimatycznej. Dzięki nim osiąga się komfortową temperaturę w pomieszczeniu i oszczędza się zużyte nośniki ciepła - gaz, elektryczność, olej napędowy i tak dalej.

Wskazówki dotyczące wyboru

Jeśli zdecydujesz się użyć grzejników miedzianych do instalacji sieci klimatycznej w mieszkaniu lub domu, musisz wziąć pod uwagę następujące niuanse:

1. Niemożliwe jest łączenie produktów z różnych materiałów w jednym systemie. Podczas instalowania miedzianych paneli konieczne jest konstruowanie rur z tego metalu, w przeciwnym razie nastąpi reakcja chemiczna, która doprowadzi do korozji poszczególnych elementów sieci grzewczej.

Ważne jest również uwzględnienie różnego współczynnika rozszerzalności liniowej w wyniku ogrzewania.

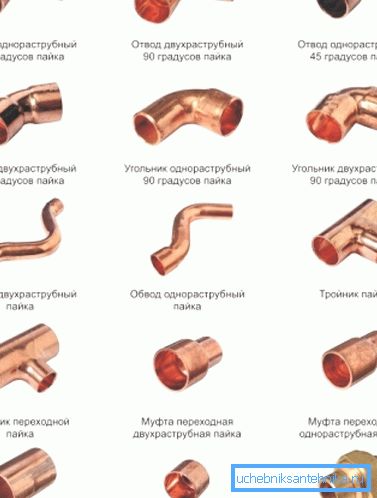

1. Elementy łączące - kształtki - nie powinny być wykonane ze stali węglowej, lecz z metali nieżelaznych (na przykład z mosiądzu).

1. Nośnik ciepła musi być całkowicie oczyszczony z cząstek stałych, które mogą służyć jako materiał ścierny.. Miedź jest miękkim metalem i dlatego ulega zniszczeniu w wyniku uderzenia. Ponadto kontroluj skład chemiczny cieczy: nie powinien zawierać kwasów i zasad.

Rura wlotowa, przez którą jest napełniane ogrzewanie, musi być wyposażona w filtr.

1. Kupuj komponenty tylko od zaufanych dostawców. W przeciwnym razie istnieje ryzyko zakupu baterii wykonanych z surowców o niskiej jakości, które mogą prowadzić do pęknięcia podczas pracy zaprojektowanej sieci grzewczej.

Zwróć uwagę! W niektórych punktach sprzedaży można natknąć się na podróbki: grzejnik wykonany ze stali niskowęglowej pokryty jest cienką warstwą atrakcyjnego wyglądu wysokiej jakości miedzi. Zachowaj ostrożność, skorzystaj z usług konsultantów, którzy wiedzą, jak sprawdzić jakość baterii miedzianych.

Przed zakupem należy również wyjaśnić:

• obszar pokoi, które muszą być ogrzewane;
• wysokość od podłogi do sufitu;
• liczba i wymiary otworów drzwi i okien, materiał zainstalowanych klocków okiennych;
• temperatura, która musi być utrzymywana w pomieszczeniu (na przykład w przedszkolu, powinno być więcej, w salonie lub kuchni - mniej).

Jak już wspomniano, miedź ma wysoki współczynnik przenikania ciepła, dzięki czemu można zainstalować mniej sekcji niż przy wyborze baterii wykonanych z żeliwa lub stali.

Instalacja grzejników miedzianych

Rozważ zainstalowanie baterii miedzianych własnymi rękami. Instrukcja pomoże ci poprawnie wykonać wszystkie niezbędne czynności.

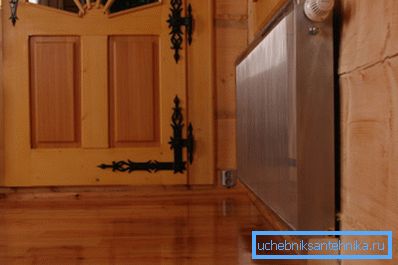

Podstawowym zadaniem jest wybrać właściwe miejsce. Zaleca się instalowanie grzejników pod otworami okiennymi, ponieważ przez nie przechodzi zimne powietrze do pomieszczenia. Natomiast działające baterie tworzą termiczną kurtynę, która ogrzewa pomieszczenie i zapobiega kondensacji wilgoci na szybie.

Odległość między dolną krawędzią a podłogą, a także górną częścią i akumulatorem powinna wynosić co najmniej 15 centymetrów. Dzięki tym przerwom organizowana jest efektywna konwekcja zimnego i ogrzewanego powietrza. Z tego samego powodu baterię należy zamocować w odległości co najmniej 5 cm od ściany.

Samą instalację można wykonać na dwa sposoby:

1. Korzystanie z uchwytów ściennych. W tym celu wierci się otwory w ścianie, w której specjalne haki mocuje się za pomocą śrub kotwiących. Ich liczba zależy od wielkości baterii. Z reguły wystarczą 2-5 sztuk.

1. Na nogach. W tym przypadku potrzebna jest platforma, która jest montowana na nóżkach o długości około 12 cm i służy jako podpora dolnej krawędzi grzejnika.

Wskazówka! Pożądane jest zabezpieczenie miejsc styku łączników z miedzianą powierzchnią grzejnika gumowymi lub silikonowymi uszczelkami. W przeciwnym razie haki lub nogi mogą uszkodzić miękki metal i spowodować wyciek.

Ponadto instalacja grzejników miedzianych będzie wymagać następującego sprzętu:

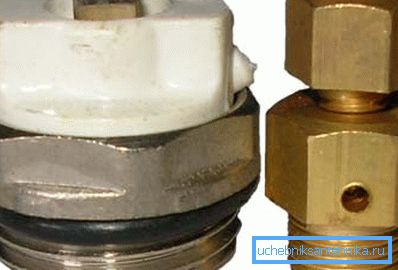

1. Zawory do odpowietrzania z grzejników (dźwigi Mayevsky). Są instalowane w górnej części baterii i służą do usuwania zaślepek powietrza, które powstają po napełnieniu układu grzewczego czynnikiem chłodzącym.

1. Zawory (zawory). Załóż grzejnik wlotowy i wylotowy. Pozwalają one dostosować ilość dostarczanego chłodziwa do chłodnicy i odpowiednio temperaturę w pomieszczeniu. Ponadto, blokując te zawory, można łatwo naprawić uszkodzone lub wymienić całkowicie uszkodzony element sieci cieplnej.
2. Obejście. Stosuje się go tylko w jednorurowych systemach grzewczych. Łączy przewody wejściowe i wyjściowe, omijając grzejnik.

Musi być wyposażony w dźwig i mieć mniejszy przekrój niż rura zasilająca. Umożliwia bardziej jednorodną cyrkulację płynu chłodzącego.

Po zainstalowaniu wszystkich grzejników i ich połączeniu z rurociągami konieczne jest przeprowadzenie próbnego rozruchu ogrzewania. W tym celu układ jest wypełniony czynnikiem chłodzącym przy minimalnym ciśnieniu i kocioł jest włączony.

Konieczne jest sprawdzenie wszystkich połączeń pod kątem przecieków. W przypadku wykrycia tego ostatniego, musisz ponownie złożyć węzeł problemu. Po zakończeniu kontroli system jest gotowy do dalszej pracy.

Zwróć uwagę! Jeśli grzejniki są częścią całego systemu grzewczego (w mieszkaniu miejskim), należy uzyskać dokument od pracowników działu mieszkaniowego zezwalający na działanie systemu. Zapobiegnie to roszczeniom w przypadku przerw w rurociągu, ponieważ jakość zestawu została zweryfikowana przez ekspertów.

W prywatnym domu nie trzeba robić żadnych dokumentów. Wskazane jest jedynie skontaktowanie się z organizacją, która instaluje kocioł, aby jego specjaliści sprawdzili zamontowaną sieć grzewczą pod kątem zgodności z parametrami określonymi w dokumentacji technicznej.

Wniosek

Grzejniki miedziane systemu grzewczego są jednym z najlepszych, ale także najdroższych rozwiązań do aranżacji systemu ogrzewania mieszkania. Jednak jakość pracy gotowej sieci klimatycznej i jej trwałość zależą bezpośrednio od prawidłowej instalacji.

Możesz dowiedzieć się więcej na ten temat w poniższym filmie.
