Mieszanie sęków dla podłogi ocieplanej: urządzenie i misja

19-03-2018
Ogrzewanie

Ogrzewanie podłogowe jest doskonałym dodatkiem do ogrzewania grzejników. Jednakże, w przeciwieństwie do tradycyjnych akumulatorów, należy do urządzeń grzewczych niskotemperaturowych, dlatego przy stosowaniu tych systemów należy koniecznie zainstalować węzły mieszające podgrzewanej podłogi. Poniżej przyjrzymy się bliżej tym, czym są te urządzenia, z jakich elementów składają się i jakie funkcje pełnią.

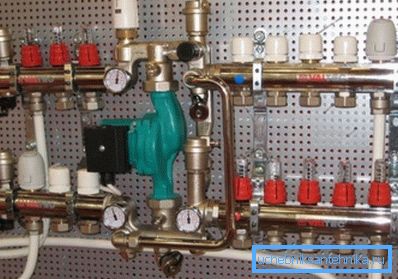

Węzeł mieszający do ciepłej podłogi

Dlaczego warto korzystać z urządzenia mieszającego

Aby zrozumieć, dlaczego potrzebujesz mieszalnika na podgrzewaną podłogę, przede wszystkim musisz dowiedzieć się, jak działa system, co zrobimy poniżej. Tak więc, w przypadku grzejników i ogrzewania podłogowego dostarczany jest ten sam nośnik ciepła. Co więcej, ogrzał się do maksimum, tj. do temperatury, która jest wymagana dla grzejników (do 95 stopni).

Jednocześnie temperatura powierzchni podłogi zgodnie ze standardami sanitarnymi nie powinna przekraczać 30-31 stopni, w przeciwnym razie nie będzie chodzić na tym piętrze. Z tego powodu temperatura chłodziwa, która jest podawana do obwodu, zależy od grubości jastrychu i rodzaju pokrycia podłogowego 35-55 stopni.

Schemat ciepłej podłogi urządzenia

Z tego wynika, że ​​woda nie może być dostarczana bezpośrednio z kotła do obwodu, ponieważ jej temperatura może przekroczyć dopuszczalny limit. W celu obniżenia temperatury stosuje się termo-mieszalnik do ciepłej podłogi. Łączy on gorący płyn chłodzący z chłodniejszym, tj. powrót do linii

Zwróć uwagę! Jeżeli ogrzewanie domu lub mieszkania realizowane jest za pomocą obwodów niskotemperaturowych, zespoły mieszające nie są instalowane, ponieważ w tym przypadku nie ma sensu ich używać.

Dwukierunkowy termostatyczny zawór mieszający (nie mylić - nie jest to termo-mikser do ciepłej podłogi)

Węzeł mieszania urządzeń

Konwencjonalnie, pracę analizowanego miksera można opisać w następujący sposób:

  • Gorący płyn chłodzący jest dostarczany do kolektora grzewczego i spoczywa na zaworze mieszającym dla podgrzewanej podłogi z termostatem.
  • Jeżeli temperatura cieczy chłodzącej jest niższa od wymaganej temperatury, zawór zostaje uruchomiony, w wyniku czego otwiera się dopływ gorącego płynu chłodzącego.
  • Gdy temperatura osiągnie pożądaną wartość w wyniku mieszania gorących i zimnych cieczy, zawór odcina przepływ gorącej cieczy.

Muszę powiedzieć, że grupa mieszania dla podgrzewanej podłogi jest potrzebna nie tylko do regulacji temperatury, ale także do cyrkulacji chłodziwa w obwodzie systemu grzewczego. Dlatego system składa się z następujących podstawowych elementów:

Zawór mieszający (bezpieczeństwa) Zaprojektowany do mieszania w obiegu gorącej cieczy.
Pompa cyrkulacyjna Zapewnia ruch płynu w obwodzie z pewną prędkością. Zapewnia to równomierne nagrzewanie całej powierzchni podłogi.

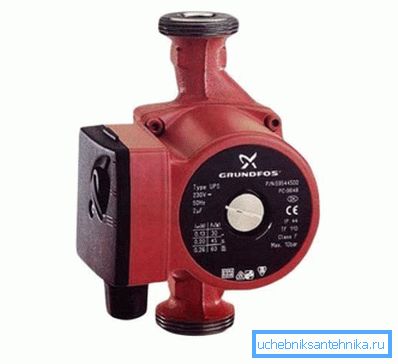

Na zdjęciu - pompa cyrkulacyjna

Oprócz tych dwóch głównych elementów, system może również być:

  • Bypass - chroni jednostkę miksującą przed przeciążeniami.
  • Zawory odcinające i spustowe.
  • Odpowietrznik.

Należy zauważyć, że mieszający wymiennik ciepła musi być zainstalowany przed obwodem, jednak samo miejsce jego instalacji może być inne:

  • W pomieszczeniu, w którym zastosowano system ciepłej podłogi.
  • W kotłowni.
  • W pobliskim pudełku kolekcjonerskim.

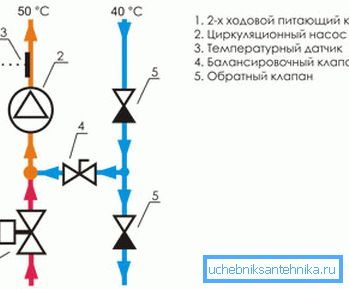

Schemat urządzenia mieszającego z zaworem dwukierunkowym

Rodzaje jednostek mieszających

Główna różnica w działaniu termomikserów polega na projektowaniu zaworów rozdzielczych. Najczęstsze są urządzenia dwukierunkowe i trójdrożne. Poniżej znajduje się szczegółowy opis ich funkcji.

Zawór dwukierunkowy

Zawory dwukierunkowe nazywane są również karmieniem. Na tym urządzeniu zainstalowana jest głowica termostatyczna, która zawiera czujnik cieczy odpowiedzialny za monitorowanie temperatury płynu chłodzącego, która wchodzi w obwód systemu grzewczego.

Mieszanie chłodziwa prowadzi się zgodnie z zasadą opisaną powyżej, tj. przepływ powrotny jest dostarczany w sposób ciągły, a gorący płyn tylko wtedy, gdy jest to konieczne.

Wśród zalet tego projektu są:

  • System nigdy się nie przegrzewa, co wydłuża jego żywotność.
  • Zawór ma niewielki przepływ, który zapewnia płynną regulację temperatury, to jest bez nagłych zmian.

Z tych powodów większość specjalistów, montując mikser do ciepłej podłogi własnymi rękami, używa zaworów dwukierunkowych.

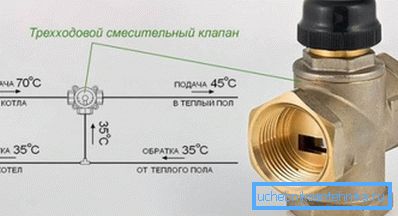

Schemat zaworu trójdrożnego

Mikser trójdrożny

To urządzenie łączy w sobie dwie funkcje:

  • Zawór podawania bocznego.
  • Balansujący zawór obejściowy.

Jego główną cechą jest to, że miesza on zimną linię powrotną i gorący nośnik ciepła. Często zawory trójdrogowe są wyposażone w siłowniki do sterowania urządzeniami pogodowymi i termostatycznymi.

Uważa się, że mieszacze trójdrożne są uniwersalne i niezbędne w dużych systemach, a także w systemach, w których używane są regulatory pogodowe.

Mają jednak pewne wady:

  • Nie wyklucza się możliwości doprowadzenia do konturu ciepłej podłogi sygnałem z termostatu gorącego nośnika ciepła o temperaturze 95 stopni Celsjusza. Może to spowodować uszkodzenie rur spowodowane nadciśnieniem. Ponadto nagłe zmiany temperatury skracają żywotność systemu.
  • Nawet minimalna zmiana ustawień urządzenia może prowadzić do znaczącej zmiany temperatury w obwodzie, co jest związane z urządzeniem o dużej przepustowości.

Zwróć uwagę! Trwałość systemu zależy od jakości wykonania agregatu i jakości wybranych materiałów. W związku z tym na etapie projektowania systemu należy zwrócić szczególną uwagę na te punkty.

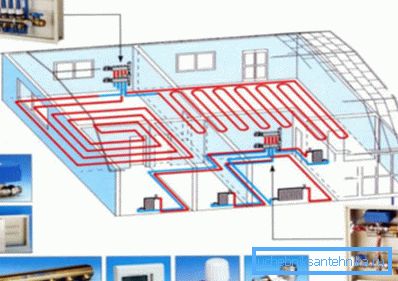

Układ szafy rozdzielczej

Funkcje instalacji sprzętu

Istnieje kilka opcji podłączania sprzętu. Poniżej znajduje się najbardziej popularny schemat ogrzewania podłogowego w miejscu mieszania.

Pozwala na samodzielne złożenie systemu, łącząc kolejno wszystkie ważne elementy:

  • Kocioł;
  • Węzeł dystrybucji;
  • Pipeline

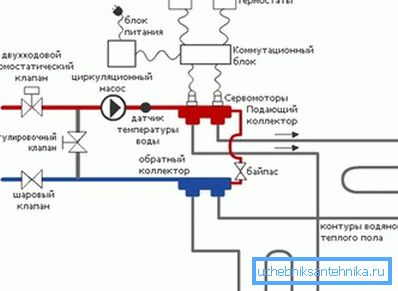

Schemat podłączenia urządzeń

Przed zamontowaniem jednostki dystrybucyjnej należy zainstalować metalową szafkę ochronną, którą można otworzyć lub zamknąć. W niektórych przypadkach węzeł jest całkowicie zamknięty, tj. w formie stojaka. W tym przypadku dostęp do niego jest uproszczony, ale ochrona połączenia cierpi.

Miejsce szafy jest z reguły wybierane w zależności od lokalizacji obwodów. W przypadku zastosowania kilku odgałęzień zalecane jest zainstalowanie szafy w środku, w tej samej odległości od konturów i blisko głównych rur. Takie "środkowe" położenie zapewnia najlepszą wydajność hydrauliczną.

Lepiej rozpocząć montaż własnymi rękami przy instalacji termometru i zaworów odcinających, które powinny znajdować się we wszystkich wylotach obwodów. Najczęściej elementy służące do regulacji działania strumienia zasilającego i powrotnego są dostarczane w zestawie kolektorów.

Skupiając się na schemacie, możliwe jest prawidłowe i dość szybkie zainstalowanie węzła dystrybucyjnego, podłączenie do niego rur zasilających i odprowadzających, a także zapewnienie, że jeden lub więcej obwodów może być wyłączonych, co może być wymagane podczas działania systemu.

Części są połączone za pomocą złączek sprężarkowych, zestawu instalacyjnego, który obejmuje:

  • Orzechy;
  • Tuleje;
  • Klipy pierścieniowe.

Wskazówka! Do montażu systemu lepiej użyć mosiężnych kształtek, mimo że ich cena jest wyższa. Wynika to z faktu, że na ich wewnętrznych ścianach nie gromadzi się prawie żadna skala.

W przypadkach, gdy średnica części nie pasuje, stosowane są adaptery.

Krótkie instrukcje montażu są następujące:

  • Przede wszystkim do jednostki dystrybucyjnej podłączone są dwie rury - doprowadzenie chłodziwa i przepływ powrotny.
  • Następnie połącz elementy konturu.
  • Następnie elementy systemu są instalowane w następującej kolejności:
  • pompa obiegowa;
  • wylot powietrza;
  • kran spustowy;
  • trójdrożny mikser.

Ten system pozwala w pełni kontrolować proces ogrzewania.

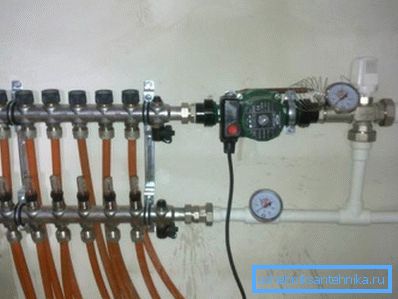

Zamontowana szafa rozdzielcza

Zwróć uwagę! Działanie opisanego układu jest całkowicie zależne od kotła grzewczego - obniżenie temperatury lub ograniczenie przepływu chłodziwa prowadzi do obniżenia temperatury podgrzewanej podłogi.

Tutaj w rzeczywistości wszystkie podstawowe elementy instalacji węzłów dystrybucyjnych.

Wniosek

Jednostki mieszania są niezbędnym elementem systemów ogrzewania, które łączą tradycyjne grzejniki z ciepłą podłogą. Ponadto trwałość podgrzewanej podłogi zależy od jakości dystrybutora. Dlatego jakość jego instalacji nie powinna być poświęcona mniej uwagi niż układanie ciepłej podłogi.

Z filmu w tym artykule dowiesz się dodatkowych informacji na ten temat.
