Moc chłodnicy. zasada działania. czynniki wpływające na

Moc grzejnika jest dokładnie tym parametrem, który określa, jak skutecznie urządzenie będzie ogrzewać otaczające powietrze. Planując przebudowę systemu grzewczego, musimy opanować metodę obliczania wydajności takich produktów, ponieważ ani nadmiar, ani brak mocy nie są niedopuszczalne.

Rozpraszanie ciepła akumulatora

Zasada działania grzejnika

Przed przystąpieniem do obliczania parametrów pracy, musimy zrozumieć, jak działa bateria cieplna i jaką wartość musimy obliczyć, aby ocenić jej skuteczność.

Grzejnik (wodny lub elektryczny z płynem chłodzącym) działa zgodnie z dość prostą zasadą:

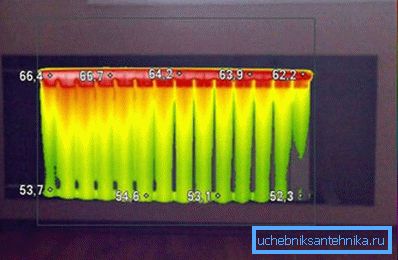

• Wewnątrz urządzenia znajdują się zbiorniki, w których krąży grzany płyn chłodzący.. Gorąca substancja unosi się, a ochłodzona - spada, ponieważ ciecz jest ciągle w ruchu.

Zwróć uwagę! W urządzeniach elektrycznych nagrzewanie odbywa się w samym grzejniku, w urządzeniach wodnych w kotle lub w piecu, ale w tym przypadku różnice będą nieznaczne.

• Podczas przesuwania czynnik chłodzący styka się ze ścianami zbiorników, dając im trochę ciepła. W takim przypadku im dłuższy czas kontaktu i większa różnica temperatur, tym więcej ciepła wydziela płyn.
• Ogrzewane od wewnątrz, ściany z kolei przenoszą energię cieplną do środowiska, podgrzewanie powietrza.
• Aby zwiększyć efektywność wymiany ciepła, grzejniki wykonane są w postaci płetw., zwiększenie powierzchni w kontakcie z powietrzem. Czasami dodatkowe powierzchnie metalowe są mocowane na powierzchni - służą również do przyspieszenia wymiany ciepła.

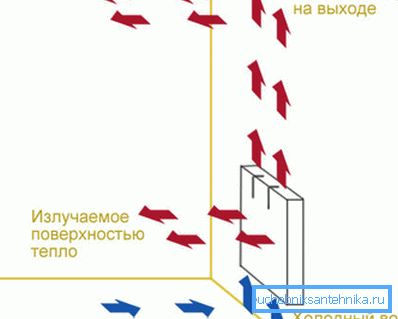

Zwróć uwagę! Obecność żeber wymiennika ciepła stymuluje konwekcję - ruch gorącego powietrza między płytami. W ten sposób łączone są dwie zasady ogrzewania: grzejnik i konwektor.

Grzejniki elektryczne - stalowe, żeliwne, aluminiowe, bimetaliczne itp. - zależy od tego, ile ciepła mogą dać środowisku w jednostce czasu. W paszportach do akumulatorów ten parametr jest najczęściej zalecany.

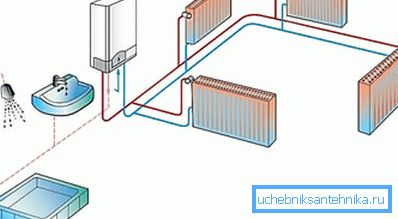

Wybór optymalnego urządzenia do przekazywania ciepła jest bardzo ważny:

• W systemach centralnego ogrzewania nadmierne przenoszenie ciepła prowadzi do przegrzania pomieszczenia. W rezultacie musimy ponieść koszty dodatkowego wietrzenia lub instalacji zaworów termicznych - sam mikroklimat poważnie się pogarsza.
• Jeśli wydajność zainstalowanych urządzeń nie wystarczy, będą zmuszeni pracować na granicy swoich możliwości. Z jednej strony znacznie skraca to żywotność produktu, az drugiej strony prowadzi do okresowego "dolnego źródła", gdy temperatura w pomieszczeniu znacznie spada, pomimo wszelkich wysiłków podejmowanych przez kocioł gorącej wody.

• Ponadto przy dużym obciążeniu urządzenie może ulec awarii. Jest to szczególnie ważne w przypadku modeli elektrycznych, ponieważ moc grzejnika olejowego powinna być wybrana z marginesem około 20-25%.

Czynniki wpływające na przenoszenie ciepła

Jeśli przeanalizujemy informacje od producentów i ekspertów, wówczas możemy zauważyć, że na przykład moc grzejników aluminiowych do ogrzewania jest znacznie wyższa niż w modelach żeliwnych starego typu.

Wynika to z różnic w projekcie i materiale:

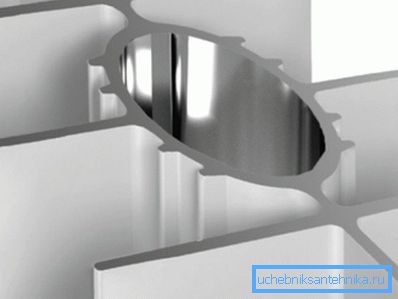

• Po pierwsze, im większa wewnętrzna objętość baterii, tym więcej płynu chłodzącego dostaje się do niej i tym więcej energii da. W związku z tym logiczne jest, że duże urządzenie nagrzewa się bardziej wydajnie niż urządzenie kompaktowe (oczywiście inne rzeczy są sobie równe). Cena również będzie się różnić, i to nie tylko ze względu na różnicę w kosztach materiału użytego do wyprodukowania baterii.

• Po drugie, wydajność zależy od temperatury dopływającego płynu chłodzącego: im cieplejsza woda, tym więcej ciepła będzie w stanie wydobyć.
• Po trzecie, im lepiej materiał przewodzi ciepło, tym wyższy będzie jego transfer ciepła. Najmniej efektywne pod tym względem są produkty wykonane z żeliwa, a modele miedziane, aluminiowe i bimetaliczne konkurują o wiodące pozycje.

Zwróć uwagę! Średnio moc jednej sekcji grzejnika aluminiowego jest większa niż w przypadku struktur bimetalicznych (aluminium + stal lub aluminium + miedź). Jednak w praktyce ważne są również niuanse technologii produkcji, więc ta zależność nie jest dosłowna.

Dla porównania poniżej znajduje się tabela różnych typów grzejników. Bardziej szczegółowe informacje na temat sprawności cieplnej niektórych modeli akumulatorów można znaleźć na schematach podanych w artykule.

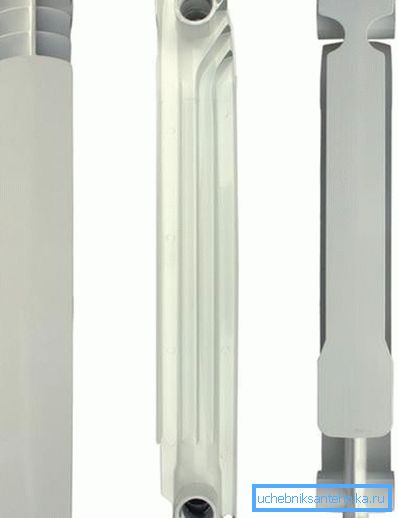

Należy zauważyć, że moc stalowych promienników grzewczych, które mają konstrukcję panelową, jest wskazana na podstawie całego produktu, podczas gdy w przypadku konstrukcji sekcyjnych instrukcja często zawiera dwie wartości: przekrój mocy cieplnej i ten sam parametr dla całego grzejnika.

Obliczanie zużycia energii

Metody obliczania

Aby wybrać baterie do zasilania, najpierw musimy obliczyć ile ciepła zużywa pomieszczenie.

Można to zrobić na kilka sposobów, dlatego opisujemy tutaj najbardziej efektywne:

• Najpierw musimy obliczyć objętość pomieszczenia, mnożąc jego powierzchnię przez wysokość.
• Następnie określamy podstawowe zapotrzebowanie na ciepło, mnożąc objętość przez standardowy współczynnik 41 watów.

Zwróć uwagę! Wartość ta obowiązuje w europejskiej części Federacji Rosyjskiej. Regiony południowe i północne mają swoje własne standardy, ponieważ klimat tam jest znacznie inny.

• Wynikowa wartość musi zostać skorygowana, aby zrekompensować straty ciepła. Aby to zrobić, dodaj 100 watów na okno i około 200 watów do drzwi wejściowych.
• Istnieje inne podejście do kompensowania strat ciepła: na przykład przy jednym oknie i jednej ścianie zewnętrznej zwiększamy zużycie ciepła o 20%, dwa okna i dwie ściany zewnętrzne - o 30%, podczas korzystania z ekranów dla grzejników - o kolejne 25%.

Następnie użyj wynikowej figury, aby obliczyć wymaganą liczbę grzałek. Aby to zrobić, podziel go przez moc jednej sekcji grzejnika i zaokrąglij wynik do liczby całkowitej.

Obliczanie liczby sekcji na prostym przykładzie

Postarajmy się więc dowiedzieć, w jaki sposób, w praktyce, możesz sam dokonać obliczeń.

Dane podstawowe są następujące:

• Powierzchnia pokoju to 16 m2.
• Wysokość sufitu - 3,5 m.
• Jedno okno, jedna zewnętrzna ściana.

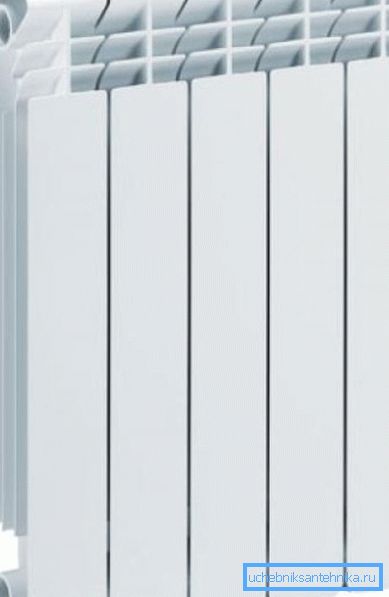

• Planowane jest zainstalowanie baterii sekcyjnych o odległości międzyosiowej 500 mm (moc aluminiowej sekcji grzejnika wynosi 139 W).
• Ekrany nie zostaną zainstalowane.

Metoda obliczania wygląda następująco:

• Określ objętość: 16 x 3,5 = 56 m3.
• Oblicz zapotrzebowanie na ciepło: 56 x 41 = 2296 watów.
• Wprowadzamy poprawkę na obecność okien i ścian zewnętrznych: 2296 + 2296х0,2 = 2755,2 watów.
• Obliczamy liczbę sekcji: 2755.2 / 139 = 19,8.

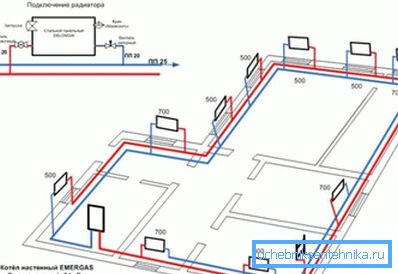

W związku z tym musimy zainstalować co najmniej 20 odcinków aluminiowego radiatora. Najlepiej, aby kupić dwa panele z 10 żebrami, umieszczając je na przeciwległych ścianach w celu uzyskania bardziej jednolitego ogrzewania - wtedy moc systemu grzewczego wystarczy, aby utrzymać optymalny mikroklimat w tym pomieszczeniu.

Wniosek

Znając powierzchnię pomieszczenia i obliczamy moc grzejnika na 1 m2, będziemy mogli odebrać urządzenia grzewcze niezbędne do zapewnienia komfortowej temperatury w domu. Oczywiście, zawsze możesz zainstalować baterie z marginesem wydajności, dostosowując swoją pracę ręcznie lub automatycznie, ale wciąż tutaj nie da się obejść bez obliczeń. Możesz dowiedzieć się więcej o metodzie określania wymiany ciepła baterii, oglądając wideo w tym artykule.
