Moc grzejnika termicznego: sposoby liczenia i wyboru

Wybierając grzejnik, należy zwrócić szczególną uwagę na jego wymianę ciepła, jest to główny parametr, dzięki któremu można ocenić jego działanie. Biorąc pod uwagę różnorodność nowoczesnych grzejników, nie jest trudno wybrać idealną opcję dla każdego pomieszczenia.

Przyjęta terminologia

Czasami ludzie dalecy od fizyki mylić terminy, takie jak transfer ciepła, pojemność cieplna i przewodność cieplna. Kiedy grzejniki są uważane za rozpraszanie ciepła, ma kluczowe znaczenie.

Ale zrozumienie tych definicji nie będzie zbyteczne:

• pojemność cieplna - ta koncepcja oznacza ilość ciepła, którą należy wydatkować, aby ogrzać substancję przez 1 ° C;

Zwróć uwagę! Im wyższa pojemność cieplna, tym większa bezwładność grzałki. Oznacza to, że będzie chłodniej wolniej, ale też nie będzie się szybko nagrzewać.

• przewodnictwo cieplne - im wyższa wartość, tym szybciej metal się nagrzeje. Na przykład miedź nagrzewa się znacznie szybciej niż stal lub żeliwo. Tak więc nagrzewnica bimetaliczna do temperatury pracy nagrzewa się wielokrotnie szybciej niż żeliwo lub stal, tylko ich cena jest znacznie wyższa;

Zwróć uwagę! W odniesieniu do akumulatorów szybkość rozgrzewania nie jest szczególnie ważna. Różnica w rozgrzewce w ciągu kilku minut nie decyduje o niczym.

• przenikanie ciepła - ogólnie rzecz biorąc, termin ten odnosi się do procesu wymiany ciepła, ostrzejsze ciało się ochładza, a zimne ogrzewa, aż do osiągnięcia równowagi. To samo dzieje się, gdy dom jest ogrzewany, bateria się ochładza, a w domu utrzymuje się komfortowa temperatura.

Zrozumienie skuteczności różnych rodzajów baterii

Większość nowoczesnych baterii jest produkowana w przekroju, dzięki czemu zmieniając ich liczbę, można zapewnić, że moc grzewcza grzejników odpowiada potrzebom. Należy pamiętać, że wydajność baterii zależy od temperatury chłodziwa, a także od jego powierzchni.

Co decyduje o wydajności wymiany ciepła

Sprawność grzejnika zależy od kilku parametrów:

• na temperaturę płynu chłodzącego;

Zwróć uwagę! W dokumentacji grzejnika producent zwykle podaje ilość ciepła, ale ta wartość jest wskazana dla normalnej temperatury (90 ° C przy zasilaniu i 70 ° C przy wyjściu). W przypadku stosowania niskotemperaturowych systemów grzewczych wymagane jest ręczne obliczenie.

• z metody instalacji - czasami właściciele, dążąc do piękna wnętrza, zamykają baterie z ozdobnymi kratkami, jeśli strumień cieplny grzejników napotka barierę na jej powierzchni, wtedy sprawność grzewcza nieznacznie spadnie;

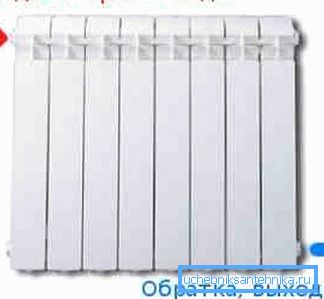

• z metody połączenia. Dzięki ukośnemu połączeniu (rura zasilająca jest podłączona od góry), a wylotowi - od dołu z drugiej strony zapewniona jest niemal perfekcyjna praca baterii. Wszystkie sekcje nagrzewają się równomiernie.

Wskazane jest, aby nie być leniwym i niezależnie obliczyć wymaganą moc grzejnika, podczas gdy lepiej jest wybrać urządzenie grzewcze z pewnym marginesem. Opróżnienie rezerwy chłodnicy nie będzie zbyteczne, aw razie potrzeby zawsze można zainstalować termostat i zmienić temperaturę każdego grzejnika.

Metody obliczania wymaganej mocy

Obliczanie pojemności cieplnej grzejników można przeprowadzić za pomocą kilku metod:

• uproszczony - uśredniony indeks jest używany dla pomieszczenia z 1 drzwiami i 1 oknem. Aby oszacować liczbę sekcji grzejnika, wystarczy obliczyć powierzchnię pomieszczenia i pomnożyć uzyskaną liczbę przez 0,1. Wynik będzie w przybliżeniu równy wymaganej mocy grzewczej grzejnika, w przypadku ubezpieczenia zwiększamy wynikową liczbę o 15%.

Zwróć uwagę! Jeśli pomieszczenie ma 2 okna lub jest kanciaste, wynik powinien zostać zwiększony o kolejne 15%.

• według objętości pomieszczenia. Istnieje inna zależność, zgodnie z którą 200-watowy odcinek chłodnicy drogi do ogrzewania 5m³ przestrzeń w pokoju, wynik jest dość niedokładny, błąd może osiągnąć 20%;

• możesz wykonać dokładniejsze obliczenia objętościowe własnymi rękami. Wyświetl zależność jest używana

Q = S • h • 41,

stosowane są następujące oznaczenia: S to powierzchnia pomieszczenia, h to wysokość sufitu, 41 to liczba watów na ogrzewanie 1 kostki powietrza.

Ale możliwe jest wykonanie bardziej szczegółowych obliczeń, biorąc pod uwagę sposób instalacji grzejnika, sposób jego połączenia, a także faktyczną temperaturę chłodziwa w rurach.

W takim przypadku instrukcja obliczania będzie wyglądać następująco:

• najpierw obliczana jest temperatura głowicy, T, zależność od postaci T = ((T_pod-T_obr)) / 2-T_komn jest używana

we wzorze T_pod - temperatura wody na wlocie chłodnicy, T_arr - temperatura na wylocie, T_pokój - temperatura w pomieszczeniu.

• następnie obliczamy wymaganą moc grzałki Q = k • A •? T,

gdzie k jest współczynnikiem przenikania ciepła, Q jest mocą grzejnika, A jest powierzchnią akumulatora.

• Dokumentacja zwykle wskazuje informacje o grzejnikach-konstruktorach, tak, że Q jest znana i odpowiadająca jej temperatura. Tak więc możliwe jest określenie wartości k • A (ta wartość jest stała dla dowolnego ciśnienia temperatury);
• Ponadto, znając produkt k • A i rzeczywiste ciśnienie, można obliczyć moc chłodnicy w każdych warunkach pracy.

Możesz zrobić jeszcze łatwiej i korzystać z gotowych tabel z zalecaną liczbą sekcji grzejnika dla określonego obszaru. Na przykład tabela pojemności cieplnej żeliwnych grzejników pozwala wybrać odpowiedni rozmiar baterii bez obliczeń. Istnieją kalkulatory online do łatwego obliczania.

Wybór grzejnika

Z punktu widzenia wymiany ciepła grzejniki bimetaliczne można uważać za niekwestionowanego lidera. Tabela mocy cieplnej grzejników wyraźnie pokazuje, że moc grzewcza takiej konstrukcji jest około 2 razy wyższa niż w przypadku żeliwa.

Ale musisz wziąć pod uwagę wiele innych szczegółów:

• koszt - klasyczne grzejniki żeliwne będą kosztować co najmniej 2 razy taniej niż bimetale;
• żeliwo nie toleruje uderzenia hydraulicznego, i rzeczywiście, raczej delikatny materiał;
• warto pomyśleć o wyglądzie. Za wygórowaną cenę można kupić grzejniki żeliwne o pięknym wzorze na powierzchni. Taki grzejnik sam w sobie jest ozdobą pokoju.

Jeśli chodzi o koszty i efektywność, warto wprowadzić taką koncepcję, jak pływak bimetalicznych grzejników (lub żeliwa, stali). Jeśli weźmiemy pod uwagę koszt akumulatora i jego sprawność, może się okazać, że koszt teplomatu z żeliwnego grzejnika będzie niższy niż koszt konstrukcji bimetalicznej.

Więc nie dyskontuj dobrego starego urządzenia grzewczego z żeliwa. Wydajność cieplna żeliwnych grzejników grzewczych pozwala całkowicie wykorzystać je do ogrzewania domów, a dzięki starannej obsłudze mogą one służyć przez kilkanaście lat.

Na końcu

Pojemność cieplna grzejnika jest rozumiana jako ilość ciepła, którą może dostarczyć do pomieszczenia w normalnych warunkach pracy. Jest to najważniejszy parametr przy wyborze grzejnika do domu, obliczenie mocy jest stosunkowo proste, aby każdy mógł wybrać dla siebie najlepszą opcję.

Wideo w tym artykule pokazuje szczegółowy przykład obliczania wymaganej mocy cieplnej grzejników dla domu.
