Moc grzejników bimetalowych: cechy ogrzewania i obliczania

Ten materiał jest bardziej przeznaczony dla tych, którzy decydują się na ogrzewanie we własnym mieszkaniu własnymi rękami i muszą obliczyć grzejniki zgodnie z ich zdolnością do konkretnego pomieszczenia, biorąc pod uwagę temperaturę w pomieszczeniu.

Oczywiście takie obliczenia będą różne dla różnych stref klimatycznych, stopnia izolacji budynku i grubości podwójnie oszklonych okien w oknach, ale wszystko to jest zbyt trudne i postaramy się wyjaśnić w prostej formie, w jaki sposób można samodzielnie wykonywać takie obliczenia.

W naszych obliczeniach nacisk zostanie położony na grzejniki bimetaliczne, jako najbardziej pożądane systemy ogrzewania autonomicznego, a między innymi pokażemy wam wideo w tym artykule.

Moc chłodnicy

Niektóre funkcje ogrzewania

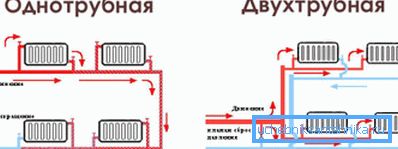

• Podczas instalacji instrukcji autonomicznego ogrzewania można zainstalować zarówno obwód jednorurowy, jak i dwururowy, ale to zmieni schemat połączeń, a to może wpłynąć na moc grzałek, więc dowiedzmy się, jakie są obie te opcje.
• Zacznijmy od systemu jednorurowego i tutaj widzimy, że chłodziwo przechodzi przez grubą rurę, z której płyną cieńsze rury, przez które woda pod ciśnieniem wchodzi do grzejnika i wraca. Cena takiego urządzenia jest mniejsza, ponieważ mniej wody musi zostać podgrzana, ale jest poważny problem - z każdą baterią robi się coraz zimniej, dlatego w takich przypadkach zaleca się zarządzanie z trzema lub czterema radiatorami i nic więcej, ponieważ są one kolejność rozdzielenia traci moc.
• System dwururowy jest zupełnie inny. - tutaj, oczywiście, będziesz musiał podgrzać znacznie więcej wody, ale to, wchodząc do grzejników przez rurę zasilającą, nie traci swojej temperatury, ponieważ schłodzony płyn chłodzący jest odprowadzany do rury powrotnej. W takich obwodach najdokładniejsze będą obliczenia mocy różnych typów grzejników.

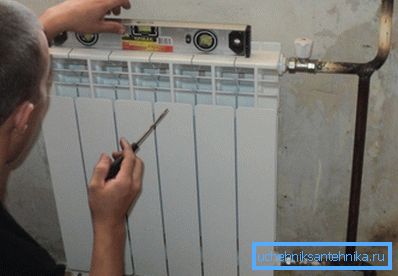

Uwaga Aby pokój mógł stworzyć najbardziej stały mikroklimat, nie powinno być przecieku ciepłego powietrza - pomoże to również najdokładniej obliczyć potrzebną moc grzałki. Tak więc grzejniki powinny być instalowane pod oknem, tak jak na powyższym zdjęciu - strumienie gorącego powietrza wznoszą się i tworzą "zasłonę" przed wnikaniem zimnego powietrza emanującego ze szkła.

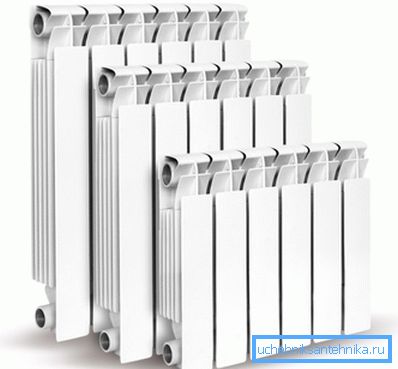

Ile grzejników jest potrzebnych na pokój

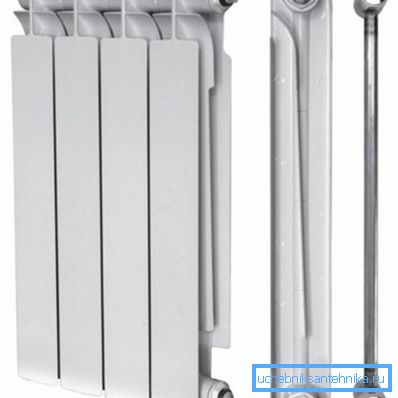

Tabela mocy bimetalicznych grzejników w zależności od marki

Uwaga Należy zauważyć, że metal, z którego wykonany jest grzejnik, nie ma absolutnie żadnego znaczenia przy obliczaniu mocy urządzeń grzewczych dla konkretnego pomieszczenia. Faktem jest, że producent zawsze wskazuje w załączonych dokumentach moc znamionową jednej sekcji lub całego urządzenia, jeżeli jest to panel.

Teraz spróbujmy obliczyć moc urządzeń grzewczych na obszarze pomieszczenia i na przykład skorzystamy z pomieszczenia o obwodzie 4,556.5 m, używając wzoru S * 100 / P, ale tutaj należy od razu powiedzieć, że te obliczenia są ważne, jeśli wysokość sufitu nie przekracza 2,7 m.

Zatem S (powierzchnia) pomieszczenia będzie 4,5 * 6,5 = 29,25 m2, a dla mocy sekcji 1 bimetalicznego grzejnika (P) bierzemy GLOBALNY STYL 500 185 W, a liczba 100 to liczba watów na m2 dla Moskwy i regionu moskiewskiego.

Ponieważ pomieszczenie, które mamy, jest wystarczająco duże i będziemy musieli znać liczbę sekcji (K), to znaczy, że liczba sekcji K = S * 100 / P = 29,25 * 100/185 = 15,81 lub 16 sekcji to jeden duży lub dwa medium grzejnik.

Teraz obliczmy wymaganą liczbę sekcji tego samego producenta i taką samą pojemność dla pomieszczenia o tym samym obszarze, ale z sufitami o wysokości ponad 2,7 m, a dla jednostki rozliczeniowej można przyjąć wysokość 3m.

Dlatego najpierw musimy obliczyć wartość V - pojemność sześcienną pomieszczenia, to jest V = 4,5 * 6,5 * 3 = 88,5 m3. Dla tego samego regionu moskiewskiego i moskiewskiego jeden metr sześcienny przestrzeni wymaga wyprodukowania 41 W energii cieplnej.

W związku z tym całkowita moc potrzebna do pomieszczenia będzie równa Ptotal = V * 41 = 88,5 * 41 = 3628.5 watów. Tak więc, jeśli moc jednej sekcji bimetalicznego grzejnika GLOBAL STYLE 500 wynosi 185 W, a następnie 3628.5 / 185 = 19,6 lub 20 sekcji - są to oczywiście już dwa grzejniki, ponieważ jeden będzie zbyt nieporęczny.

Ale te obliczenia są ważne tylko wtedy, gdy budynek ma odpowiednią izolację i nie ma przeciągów w pomieszczeniu.

Wniosek

Możesz dowiedzieć się, jakie są normy zużycia ciepła w twoim regionie na metr kwadratowy i metr sześcienny, a następnie zastąpić te wartości w powyższych formułach. Ale tak jak można skorzystać z norm podanych w tym przypadku - są one odpowiednie dla prawie wszystkich regionów Federacji Rosyjskiej.
