Montaż grzejników aluminiowych do ogrzewania: wybór rodzaju

Baterie aluminiowe są znacznie łatwiejsze niż konwencjonalne żeliwo, więc można je zainstalować samodzielnie, bez żadnej pomocy. Sprawność urządzenia grzewczego zależy również od poprawności jego instalacji, dlatego warto się nad tym rozwodzić.

Etap przygotowawczy

Zanim zainstalujesz grzejnik aluminiowy własnymi rękami, musisz zdecydować o kilku punktach:

• upewnij się, że pojemność cieplna urządzenia jest wystarczająca. Może być tak, że zakupiona bateria ma niewystarczające przenikanie ciepła z powodu niskiej temperatury chłodziwa na wlocie. W takim przypadku wystarczy dodać kilka sekcji, jak to zrobić opisano poniżej;

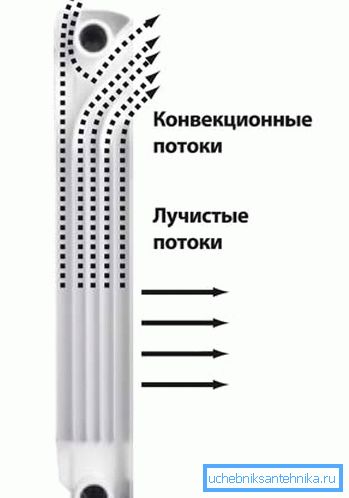

• sprawdź rozmiar. Współczesne grzejniki przekazują ciepło do pomieszczenia nie tylko dzięki promieniowaniu z powierzchni, ale również dzięki konwekcji, dzięki czemu parapet nie powinien znajdować się zbyt blisko niego;

Zwróć uwagę! Kształt aluminiowych lameli jest wyjaśniony faktem, że konieczne jest kierowanie strumienia powietrza od dołu do góry.

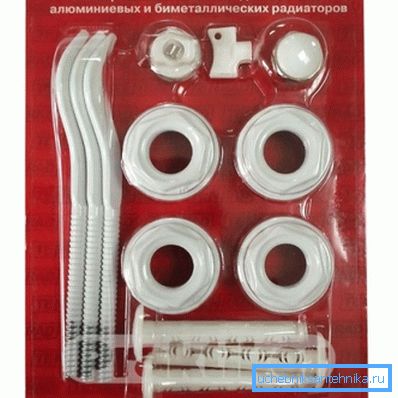

• zdecyduj o rodzaju zapięcia. Zasadniczo kompletny zestaw zwykle zawiera mocowania, aby po prostu zawiesić grzejnik na ścianie. Ale czasami lepiej jest kupić oddzielne uchwyty do montażu na podłodze (zwłaszcza, że ​​cena jest tania), ta opcja jest odpowiednia, jeśli bateria jest zainstalowana w cienkiej ścianie lub po prostu nie chcesz wiercić dziur w ścianie.

Wybierz typ połączenia

Przed zainstalowaniem grzejników aluminiowych należy rozwiązać problem związany z rodzajem połączenia. Emisja ciepła przez urządzenie grzewcze zależy bezpośrednio od tego.

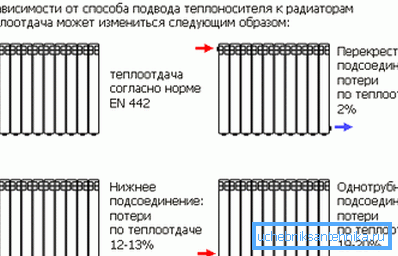

Możliwe opcje podłączenia nagrzewnicy jako:

• przekątna (jest to również krzyż) - w tym przypadku płyn chłodzący jest dostarczany z góry nagrzewnicy, a chłodzony płyn chłodzący wychodzi po przeciwnej stronie od dna. Dzięki temu bateria rozgrzewa się równomiernie, a straty wynoszą nie więcej niż 2%;
• z połączeniem jednokierunkowym strata jest nieco większa, do 5%;

Zwróć uwagę! Jeśli liczba sekcji nagrzewnicy przekracza 12, połączenie jednokierunkowe jest nieefektywne. Faktem jest, że odległe sekcje z tą metodą połączenia po prostu się nie nagrzewają.

• przy niższym połączeniu (dostawa i zwrot z różnych stron) straty wynoszą 12-13%;
• dolne jednokierunkowe połączenie jest najbardziej niekorzystne pod względem wymiany ciepła z akumulatorem. Straty mogą dochodzić nawet do 20%, ale rury mogą być ukryte pod podłogą, więc ta metoda połączenia jest często używana.

Technologia instalacji

Cały proces można podzielić na 2 etapy - najpierw instalowane są elementy mocujące akumulator, a następnie zawieszany jest on na wspornikach i podłączony do przepływu zasilania i powrotu. Następnie pozostaje tylko sprawdzić szczelność połączeń i nie zapomnij zamknąć niepotrzebnych dziur po bokach. Jeśli wymagane są dodatkowe sekcje, procedura ta jest wykonywana przed zamontowaniem łączników w ścianie.

Dodaj sekcję

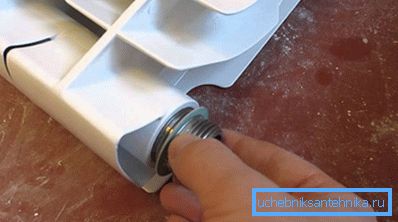

Aby dodać dodatkową sekcję do chłodnicy, będziesz potrzebować 2 sutki z lewymi i prawymi gwintami po 2 stronach, potrzebujesz również odpornych na wysoką temperaturę uszczelek, które zapewniają dodatkową szczelność.

Instrukcje dotyczące dodawania sekcji do baterii wyglądają następująco:

• grzejnik musi być umieszczony na podłodze, stole lub innej poziomej powierzchni;
• następnie sutki wkłada się w otwory na grzejniku, nie zapominając o uszczelkach;
• do nich przymocowana jest dodatkowa sekcja i obracając sutki przekrój stopniowo dociska się do akumulatora;
• jednocześnie oba sutki powinny być stopniowo obracane, dosłownie o 1-2 obroty, co jest konieczne, aby sekcja nie odkształciła się lub nie odkształciła metalu kolektora.

Po dodaniu sekcji konieczne będzie jedynie sprawdzenie szczelności połączeń i można przystąpić do instalacji grzejnika.

Montaż i podłączenie grzejnika

Najczęściej używane są tylko łączniki ścienne do grzejników aluminiowych, ich waga jest kilka razy mniejsza niż w przypadku żeliwa, tak więc dodatkowe wsparcie od dołu nie jest po prostu potrzebne.

Liczba elementów złącznych zależy od tego, ile sekcji znajduje się w nagrzewnicy, a także elementy mocujące są zainstalowane nie tylko u góry, ale również u dołu urządzenia. Przy liczbie sekcji do 9, tylko 1 mocowanie jest zainstalowane w górnej części urządzenia, a 2 w dolnej części. Bardziej szczegółowe dane podano w tabeli.

Zależność liczby nawiasów od liczby sekcji grzejnika

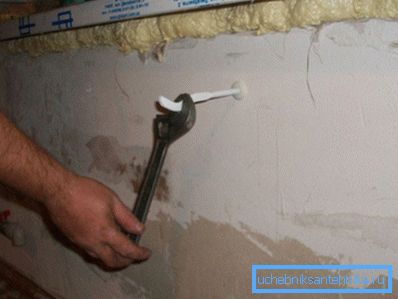

Jeśli chodzi o prawidłową instalację grzejnika aluminiowego, prace rozpoczyna się od zaznaczenia otworów montażowych. Pomimo niskiej wagi grzejnika najlepiej używać kotew. Otwór jest po prostu wiercony pod mocowaniem, następnie wkłada się do niego plastikową część, a następnie wkłada się do niego metalowy wspornik z wysiłkiem.

W tym przypadku wkładka z tworzywa sztucznego rozszerza się i jest pewnie zamocowana z powodu siły tarcia. To wystarcza, aby wytrzymać obciążenie nie tylko aluminium, ale także cięższej baterii.

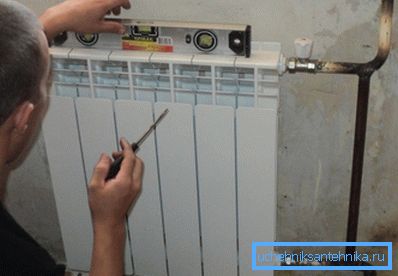

Następnie pozostaje tylko rozwiązać problem zawieszania grzejnika aluminiowego. Jedynym wymogiem na tym etapie jest wyrównanie go na poziomie budowy. Przy silnym nastawieniu, ogrzewanie urządzenia grzewczego ulegnie znacznemu pogorszeniu, a zatem transfer ciepła będzie mniejszy.

Podczas podłączania do rur zasilających i powrotnych, zaleca się stosowanie zaworów kulowych, aby móc szybko zablokować przepływ płynu chłodzącego do chłodnicy podczas wycieku. Aby nie zakłócać działania systemu grzewczego, potrzebne będzie urządzenie obejściowe (zwora), które umożliwi cyrkulację płynu chłodzącego wokół wyłączonego urządzenia grzewczego.

Wsporniki podłogowe

Ten rodzaj mocowania jest stosowany w przypadkach, gdy ściana nie ma wystarczającej nośności lub ze względu na wielkość grzejnika nie ma sensu jej zawieszanie (w przypadku niskich grzejników).

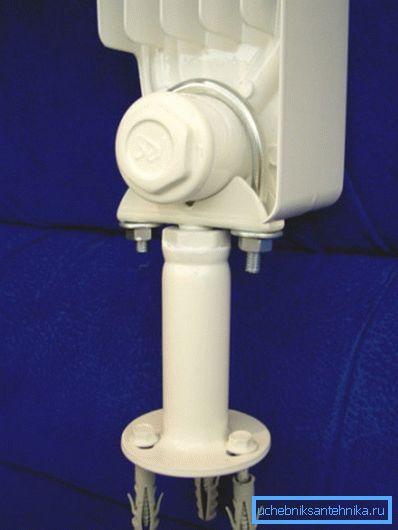

Konstrukcja wsporników tego typu jest podobna - jest to plastikowa lub metalowa noga z szeroką podeszwą (dla większej stabilności), w górnej części znajduje się wgłębienie do montażu grzejnika i wspornika mocującego. Czasami zamiast nawiasów używał małego elastycznego łańcucha (strukturalnie podobnego do łańcucha piły łańcuchowej). Utrwalenie jest konieczne, aby grzejnik nie spadł w razie przypadkowego kontaktu z nim.

W przypadku montażu na podłodze problem instalacji grzejników aluminiowych jest łatwiejszy do rozwiązania. Przy liczbie sekcji do 12-15, potrzebne będą 2 wsporniki, z większą liczbą co najmniej 3. Łączniki są umieszczane na podłodze, z reguły są mocowane za pomocą kotew lub zwykłych śrub (w przypadku drewnianej podłogi).

Montaż na podłodze jest zwykle stosowany w przypadku grzejników o małej lub średniej wysokości. Jeśli odległość między osiami przekracza 500 mm, dla niezawodności zaleca się przymocowanie baterii do ściany na górze. W tym przypadku samo zamocowanie jest konieczne tylko dla stabilności grzejnika, a cały ładunek spadnie na wsporniki podłogowe.

Na końcu

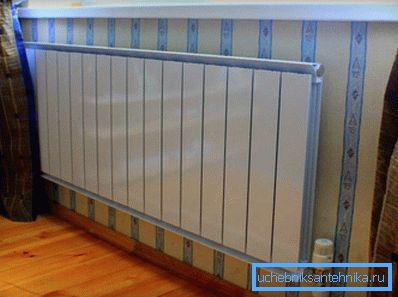

Proces instalacji modeli aluminiowych praktycznie nie różni się od instalacji konwencjonalnych akumulatorów żeliwnych lub bimetalowych. Stosowane są te same rodzaje elementów złącznych, a technologia pozostaje taka sama. Oprócz standardowych uchwytów ściennych można również użyć uchwytów podłogowych, czasami jest to jedyna możliwa opcja instalacji. Proponowane informacje pomogą nie tylko prawidłowo zainstalować baterię, ale także wybrać odpowiedni typ mocowania.

Wideo w tym artykule pokazuje proces montażu i instalacji grzejnika aluminiowego.
