Montaż grzejników: cechy konstrukcyjne, instalacja baterii

W tym artykule porozmawiamy o tym, jak samodzielnie wykonać instalację grzejników przy użyciu dostępnych narzędzi i materiałów eksploatacyjnych. Oznacza to, że nie będziemy się skupiać na schematach okablowania, ponieważ w naszym portalu znajdują się odpowiednie artykuły na ten temat, i rozważ szczegółowo, w jaki sposób zainstalować baterie różnych modyfikacji.

Odprawa wstępna

Temat artykułu wzbudza duże zainteresowanie, ponieważ cena usług profesjonalnych hydraulików jest wysoka, a przy wykonywaniu prac demontażowych z pewnością sobie poradzisz i zaoszczędzisz pieniądze w ten sposób.

Zanim przyjrzymy się obecnym metodom instalacji grzejników, porozmawiamy o cechach konstrukcyjnych tych urządzeń, które należy wziąć pod uwagę podczas instalacji.

Funkcje konstrukcyjne

Wszystkie akumulatory grzewcze, niezależnie od materiałów produkcyjnych użytych do ich produkcji, a także niezależnie od wielkości i konfiguracji, mają wlot i wylot. W większości urządzeń w sprzedaży otwory te są duplikowane, aby umożliwić połączenie zarówno od góry, jak i od dołu.

Podczas instalacji część otworów technologicznych pozostaje nieużywana. W celu zapewnienia szczelności urządzenia stosowane są specjalne zaślepki wkręcane w otwory technologiczne.

Standardowe wyposażenie nagrzewnicy nie jest wyposażone w wymagane wtyczki i złączki (elementy łączące do połączenia z rurociągiem). W związku z tym konieczne będzie dodatkowe zamówienie na zakup specjalnego zestawu do montażu grzejników.

Z reguły zestawy te są standardowe i nadają się do połączenia bocznego lub krzyżowego. Ale są baterie zaprojektowane dla dolnej rury wlotowej rur wlotowych i wydechowych. W takim przypadku, oprócz głównego zestawu instalacyjnego, będziesz musiał zakupić specjalny zestaw do podłączenia do ściśle dopasowanych połączeń.

Inną ważną cechą urządzenia grzewczego z cyrkulującym czynnikiem chłodzącym jest możliwość montażu na ścianie lub podłodze. W tym i innym przypadku trzeba będzie zakupić specjalny sprzęt montażowy - wsporniki, których modyfikacje uwzględnimy w opisie prac instalacyjnych.

Montaż grzejników żeliwnych

Konstrukcje żeliwne są optymalnym rozwiązaniem do instalacji w systemach scentralizowanych iw autonomicznych układach grawitacyjnych zbudowanych z kotłów z zewnętrznym zbiornikiem wyrównawczym. Schemat instalacji grzejników wykonanych z żeliwa zależy od rodzaju wykładziny rurowej, przez którą będzie dostarczany płyn chłodzący i wody, która opuściła temperaturę.

Zastanówmy się, jaka jest instrukcja montażu najpopularniejszego grzejnika żeliwnego z trzema palcami.

Trzy palce to popularnie nazywane, ponieważ trzy palce mieszczą się w szczelinie między sekcjami.

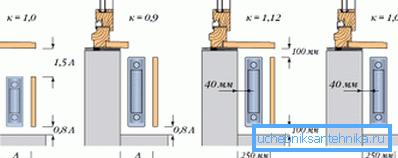

• Na początkowym etapie zaznacz miejsce, w którym zostanie przeprowadzona instalacja.. Tradycyjnie to miejsce jest obszarem pod oknem. Wybór tego miejsca nie jest przypadkowy, ponieważ pozwala uzyskać optymalną konwekcję (cyrkulacja ciepłego i zimnego powietrza) w ramach ogrzewanego pomieszczenia. Mierzymy parapet i określamy jego środek. Następnie zmierzyć długość urządzenia, które ma zostać zainstalowane, określić jego środek i zaznaczyć długość na ścianie, wyrównując centra.
• Narysuj poziomą linię, która będzie odpowiadać górnej linii baterii. Linia ta powinna być usytuowana ściśle poziomo, co można określić za pomocą poziomu wody.

Ważne: Jeśli baterie są zainstalowane ze spadkiem, istnieje duże prawdopodobieństwo, że wtyczki powietrza będą tworzyć się w oddzielnych sekcjach.

• Narysuj pionowe linie, które będą odpowiadały środkom szczelin między najbardziej zewnętrznymi sekcjami..

Z reguły do ​​zamontowania urządzenia wystarczą 4 wsporniki - dwa na dole i dwa na górze. Jeśli jednak ściana jest stara lub bateria składa się z 12 lub więcej sekcji, zamiast standardowych 4 punktów mocowania można użyć 6 wsporników. Pośrednie mocowanie własnych rąk w szczelinie między dwoma centralnymi sekcjami.

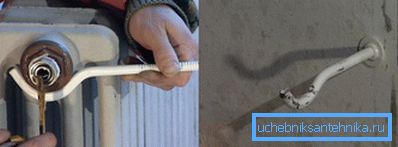

• Za pomocą wsporników szpilkowych zaznaczamy środek otworu 2-3 mm powyżej środka górnego i dolnego otworu wlotowego.
• Wywiercić otwory wiertłem o odpowiedniej średnicy (12 mm) do głębokości uszczelki z tworzywa sztucznego.
• Plastikowe uszczelki wsuwają otwory i wbijają je, aż znajdą się na równi z powierzchnią ściany.
• Przykręcić wsporniki.
• Szlifierka przycinać rurę na żądaną długość.
• Zawieś grzejnik. Jeśli zostanie zainstalowany prawidłowo, urządzenie spadnie na wszystkie wsporniki i nie będzie się obracać po naciśnięciu.
• W kolejnym etapie wykonywana jest instalacja grzejników żeliwnych na rury. W otworach technologicznych, przy użyciu taśmy holowniczej lub taśmy fumowej, przekręcamy mechanizmy blokujące, do których przyłączamy początkowo cięte do wymaganej długości rury. W tym celu końce rur są obrabiane za pomocą wykrojników, które przecinają gwint, którego podziałka i wymiary odpowiadają gwintowi zaworów odcinających.

Wskazówka: Jeśli połączenie wykonywane jest za pomocą kabla holowniczego, pokryjemy górną część złącza farbą olejną. Po wyschnięciu farby związek będzie bardziej hydrofobowy.

Po zainstalowaniu, płyn chłodzący wlewa się do układu i sprawdza się stopień szczelności połączeń. W przypadku zaobserwowania nieszczelności lub niewłaściwej instalacji grzałki, może być konieczne usunięcie żeliwnych grzejników.

Rodzaje wsporników

• Regulowane stalowe elementy mocujące, uchwyty z żeliwa, łączniki na taśmie stalowej i elementy mocujące wsuwki o długości do 30 cm stosowane są w akumulatorach żeliwnych.
• W przypadku baterii aluminiowych i bimetalowych można użyć wzmocnionych stalowych elementów mocujących lub stalowych wsporników szpilkowych z kołkami o długości do 17 cm.

Funkcje instalacji baterii bimetalicznych i aluminiowych

Wraz z bateriami żeliwnymi, modyfikacje bimetaliczne i litego aluminium są szeroko reprezentowane na rynku. Zastanów się, jak zainstalować grzejnik w mieszkaniu, pod warunkiem, że jest on wykonany z aluminium lub aluminium w połączeniu ze stalą.

Ważne: Jeśli chcesz zwiększyć baterię bimetaliczną lub aluminiową lub, przeciwnie, skrócić ją, zmieniając liczbę sekcji, będziesz potrzebował specjalnego klucza chłodnicy. Ten klucz jest na przemian wprowadzany do dolnego i górnego wlotu i pozwala na rozłożenie pojedynczego produktu na kilka oddzielnych części lub na odwrotny montaż kilku sekcji razem.

Po złożeniu wymaganej liczby sekcji instalujemy osprzęt. Do tych celów używamy uniwersalnego zestawu montażowego do grzejników, składającego się z nakrętek i wtyczek tulejowych. Nakrętki wkręcane wkręcane są w te otwory, w których rury zostaną połączone, a wtyki zostaną wkręcone w pozostałe dwa otwory.

Ważne: instalując armaturę stosujemy taśmę fum, która wieje zgodnie z ruchem wskazówek zegara. Jeśli uzwojenie zostanie wykonane przeciwnie do ruchu wskazówek zegara, odkręcając korek przepustowy, szczeliwo będzie wątpić i nie zapewni wystarczającej szczelności.

Oznaczenie pozycji urządzenia jest takie samo, jak podczas montażu baterii żeliwnych. Ale jest jedna rzecz, którą należy wziąć pod uwagę. Szczelina między sekcjami aluminiowymi jest o rząd wielkości węższa niż między sekcjami żeliwnymi, dlatego lokalizacja nawiasów musi być określona ze szczególną dokładnością.

Jeśli instalacja odbywa się za pomocą rur metalowo-plastikowych, grzejnik jest najpierw zawieszany, a następnie rury są cięte i łączone. Jeśli zamiast laminatu na bazie metalu stosuje się trwalszy i trwały polipropylen, najpierw wykonujemy cięcie i lutowanie rur, a dopiero potem wkładamy baterię i wykonujemy połączenie.

Ważne: niektóre grzejniki i rury mogą być niekompatybilne, ponieważ tworzą parę galwaniczną, co przyczynia się do rozwoju procesów korozyjnych. Na przykład połączenie stalowych rur i aluminium nie jest zalecane. Jednocześnie rury polipropylenowe są uniwersalnym rozwiązaniem dla wszystkich rodzajów baterii.

Wniosek

Z powyższego możemy wyciągnąć następujący wniosek. W celu przeprowadzenia montażu lub demontażu grzejnika nie trzeba być profesjonalistą. Wystarczy ostrożnie wykonać wszystkie kroki wymienione powyżej, a na pewno osiągniesz pożądany rezultat.

Aby zainstalować grzejnik był łatwiejszy, zalecamy obejrzeć film wideo w tym artykule.
