Montaż grzejników: jak naprawić baterię bez pomocy

Instalowanie baterii w układzie ogrzewania budynku mieszkalnego lub prywatnego domu jest raczej kosztownym przedsięwzięciem, ponieważ cena usług wynajętych ekip budowlanych jest dość wysoka. Dlatego wielu wykonuje instalację grzejników własnymi rękami.

Nie ma w tym nic skomplikowanego. Całą sekwencję czynności opisano szczegółowo poniżej.

Wybór dokowania z rurociągami

Zanim zainstalujesz grzejnik w mieszkaniu lub domu prywatnym, musisz zdecydować, w jaki sposób zostanie mu dostarczona ciepła woda, a nośnik ciepła, który już oddał ciepło, zostanie rozładowany. Schemat instalacji grzejników zależy od sposobu ułożenia sieci grzewczej (jednorurowej lub dwururowej), konstrukcji samych baterii i liczby sekcji w nich.

Rozważ główne opcje:

1. Jednokierunkowe połączenie z bocznymi dyszami. Ten sposób dostarczania chłodziwa jest najbardziej popularny. W tym przypadku rura wlotowa jest połączona z górną częścią baterii, a rura odprowadzająca - z dnem. Zaletą rozwiązania jest to, że w ten sposób uzyskuje się maksymalną wydajność urządzenia.

Rurę wlotową można podłączyć do dolnej części płyty grzewczej, ale moc grzewcza jest zmniejszona o więcej niż 5%.

Wskazówka! Podczas dokowania akumulatorów z wieloma sekcjami, ostatni z nich może słabo się rozgrzać z powodu niewystarczającego zaopatrzenia w wodę. W takim przypadku zaleca się dodatkowo wyposażyć przedłużenie kanału wymiennika ciepła.

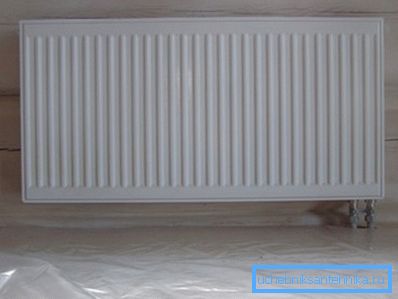

1. Dolne połączenie. Jest stosowany w przypadku, gdy główne rurociągi zostały ukryte pod podłogą lub cokołem. Jego zaletą jest maksymalna estetyka - rury nie zepsują wyglądu pomieszczenia. Ich krótkie odcinki wychodzą z podłogi i natychmiast łączą się z przychodzącymi dyszami baterii.

1. Ukośna instalacja grzejnika zrobić to sam. Ta metoda jest stosowana tylko wtedy, gdy zainstalowana jest duża bateria (liczba sekcji przekracza 12). Rura wlotowa łączy się z górną dyszą po jednej stronie baterii i wychodzi przez dolny otwór po przeciwnej krawędzi bocznej.

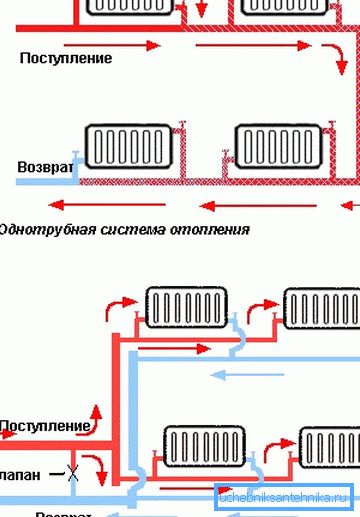

Ponadto istnieją dwa sposoby przeniesienia chłodziwa:

• spójne - w tym przypadku podgrzana woda wypływa z grzejnika iz powrotem, przechodząc przez każdy grzejnik zainstalowany w mieszkaniu lub domu;
• równolegle - podczas instalacji sieci grzewczej układany jest główny rurociąg, w którym baterie grzejne są wciskane w armaturę.

Pierwsza metoda jest bardziej ekonomiczna, ponieważ zużywa mniej materiałów. Jeśli jednak zajdzie potrzeba naprawy grzejników, konieczne będzie wyłączenie całej sieci i odprowadzenie z niej płynu chłodzącego, co jest niemożliwe w zimnych porach roku.

Inną wadą tego schematu jest nierównomierny rozkład ciepła. Baterie, które są zamontowane bliżej kotła (lub na wyższych piętrach domu) będą się jeszcze bardziej nagrzewać. Zainstalowanie różnej liczby sekcji pomoże uporać się z tą sytuacją (im dalej od grzejnika, tym więcej).

Druga metoda wymaga użycia dużych rur, zaworów i łączników. Ale równoległy system ogrzewania można podzielić na kilka niezależnych fragmentów.

Naprawa grzejnika nie wymaga wyłączenia ogrzewania. Wystarczy za pomocą dźwigów zablokować dostęp nośnika ciepła do tej konkretnej sekcji sieci.

Tutaj też nie brakowało wad. Jeśli ciśnienie płynu w rurach jest niskie, do grzejnika wpłynie mniejsza ilość podgrzanej wody, co również zmniejszy wydajność ogrzewania. Aby tego uniknąć, obejścia (rury przelewowe) pomiędzy rurą wlotową i wylotową powinny być wykonane z mniejszej średnicy i wyposażone w zawory odcinające.

Podłączanie grzejników

Wymagania ogólne

Istnieją pewne zasady instalowania grzejników, których należy bezwzględnie przestrzegać, niezależnie od zainstalowanych materiałów.

W szczególności mówimy o odległości między różnymi elementami konstrukcyjnymi budynku i samym panelem grzewczym:

1. Pomiędzy górną krawędzią promiennika a parapetem powinno znajdować się co najmniej 10 cm wolnej przestrzeni.
2. Pomiędzy wykładziną podłogową a dolną powierzchnią panelu grzejnego powinna znajdować się szczelina o szerokości ponad 12 cm.
3. Szczelina między panelem grzewczym a ścianą, na której jest zamocowana, powinna wynosić od 2 do 5 cm Należy pamiętać, że jeśli pionowa powierzchnia za grzejnikiem jest pokryta warstwą odbijającego ciepło materiału, długość uchwytów montażowych zawartych w zestawie może być niewystarczająca, a zatem będą musieli kupić inne akcesoria.

Zwróć uwagę! Wymogi opisane powyżej umożliwiają organizowanie naturalnej konwekcji powietrza, czyli mieszanie zimnych i ciepłych mas powietrza w pomieszczeniu. Z tego względu pomieszczenie nagrzewa się szybciej i równomierniej. Ich nieprzestrzeganie prowadzi do pojawienia się lokalnych stref zimnego i ciepłego powietrza, zamglenia okularów i innych problemów.

Kolejność pracy

Instalacja grzejników żeliwnych, a także ich aluminiowych lub stalowych odpowiedników jest następująca:

• zdemontowane stare urządzenia grzewcze;
• wykonane jest oznaczenie, zgodnie z którym przymocowane zostaną wsporniki trzymające nową baterię;
• montowany jest sprzęt mocujący (do tego potrzebne będą kołki lub śruby kotwiące);

• montowany jest panel grzewczy (montowana jest wymagana liczba sekcji, zawory Mayevsky, zawory odcinające, termostaty itp.);
• gotowa bateria jest zawieszona na hakach (jeśli układ i wiercenie zostały wykonane poprawnie, panel grzewczy powinien z łatwością "położyć się" w przewidzianym dla niego miejscu);
• Dokowanie odbywa się za pomocą rurociągu (w tym celu stosuje się specjalne złącza gwintowane - przesunięcia).

Zwróć uwagę! Należy zwrócić większą uwagę na szczeliny uszczelniające. Tutaj najczęściej dochodzi do wycieków, co między innymi może prowadzić do wietrzenia systemu.

Wniosek

Instalacja akumulatora grzewczego jest dość prostym procesem, ale wszystkie jego kroki muszą być wykonywane ostrożnie i wydajnie. Dopiero wtedy zamontowana sieć klimatyczna zapewni komfort i przytulność w domu.

Możesz dowiedzieć się więcej o projektowaniu systemów ogrzewania pomieszczeń w wideo poniżej.
