Montaż grzejników: normy i zasady instalacji

08-05-2018
Ogrzewanie

Zainstalowanie grzejnika jest zadaniem kluczowym, którego jakość wykonania warunkuje działanie całego systemu. Aby uniknąć powodzi w mieszkaniu i nieszczelnych połączeń, powinieneś znać procedurę i zasady instalacji urządzeń grzewczych. Powiemy Ci, jak zainstalować grzejnik.

Aby zrozumieć, jak zainstalować grzejniki, musisz znać zasady wykonywania tej pracy.

Montaż grzejników

Układy rurociągów

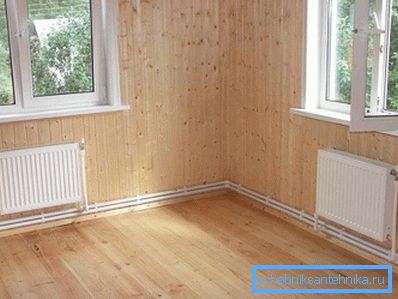

Przed prawidłowym zainstalowaniem grzejników należy określić rodzaj okablowania.

Zasady instalowania grzejników mogą się różnić w zależności od rodzaju instalacji grzewczej i sposobu podłączania urządzeń.

Według typu systemu może to być:

  1. Pojedyncza rura. Tutaj produkty są połączone szeregowo z jedną rurą, która wykonuje zarówno zasilanie, jak i przepływ powrotny nośnika ciepła. W tym przypadku przepływ powrotny poprzedniego konwektora jest przepływem następnego, a każdy następny węzeł otrzymuje lekko schłodzony płyn chłodzący;
  2. Dwururowy. W tym schemacie produkty są połączone równolegle między dwiema rurami: zasilającą i powrotną. W tym przypadku chłodziwo o zbliżonej temperaturze jest dostarczane do wszystkich węzłów;
  3. Kolekcjoner. Tutaj jest kombinacja dwóch poprzednich metod: między dwoma rurociągami, zasilanie i powrót, obwody jedno-rurowe z jednym konwektorem są połączone równolegle. Ponieważ zazwyczaj istnieje wiele takich obwodów, są one połączone za pomocą kolektorów, co było przyczyną nazwy typu okablowania.

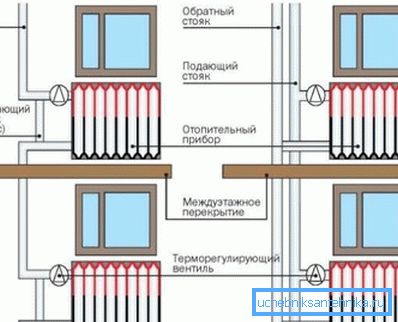

Systemy okablowania z pojedynczą i podwójną rurą.

Zwróć uwagę! Łatwo jest odróżnić jeden system od drugiego: w systemie z jedną rurą, tylko jedna rura pasuje do każdego wymiennika ciepła, w rurze dwururowej znajdują się dwie rury, w układzie kolektora, dwie rury z każdego urządzenia przechodzą do węzła kolektora.

Schemat instalacji grzejników ma główne różnice w implementacji systemu dwu- lub jednorurowego. Faktem jest, że instalacja grzejników w systemie jednorurowym zgodnie z SNiP wymaga obejścia, które zapobiega zerwaniu obwodu, jeśli jeden z konwektorów ulegnie zerwaniu.

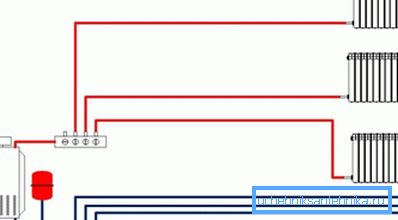

Schemat okablowania kolektora.

W przypadku obwodów kolektora i dwururowego baterie są połączone równolegle, a obwód nie pęka. Demontaż i montaż grzejnika grzejnika jest możliwy bez wyłączania systemu. Aby to zrobić, po prostu wyłącz krany zainstalowane na dyszach wlotowych i wylotowych płynu chłodzącego.

Zwróć uwagę! Systemy okablowania dwururowego i kolektorowego są uważane za bardziej wydajne i progresywne, ale ich cena jest wyższa ze względu na większą liczbę rur systemu grzewczego i zaworów.

Metody łączenia baterii

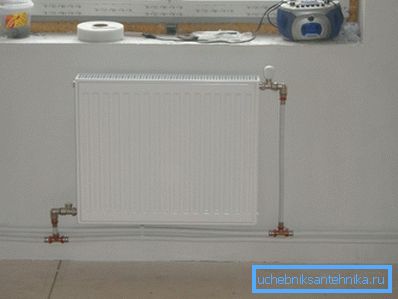

Zdjęcie pokazuje przykład przekątnej połączenia konwektora.

Oprócz okablowania, sposób instalacji grzejnika zależy od sposobu jego podłączenia do rurociągu.

Istnieją trzy takie metody:

  1. Połączenie boczne. W budynkach o konstrukcji radzieckiej najczęściej, szczególnie przy pionowym okablowaniu, gdy jeden lub dwa pionki wchodzą do pomieszczenia, dwie rury odgałęzione, do których podłączona jest jedna strona baterii, wchodzą z pokoju;
  2. Dolne połączenie. Ta metoda jest bardziej typowa dla poziomego okablowania, gdy linia biegnie wzdłuż podłogi lub pod nią, a urządzenie jest połączone z dolną osią kolektora z dyszami;
  3. Połączenie diagonalne. Może być stosowany w obu wersjach układu. Tutaj dysza doprowadzająca wchodzi do górnego otworu po jednej stronie produktu, a powrotna wychodzi z dolnego otworu po przeciwnej stronie.

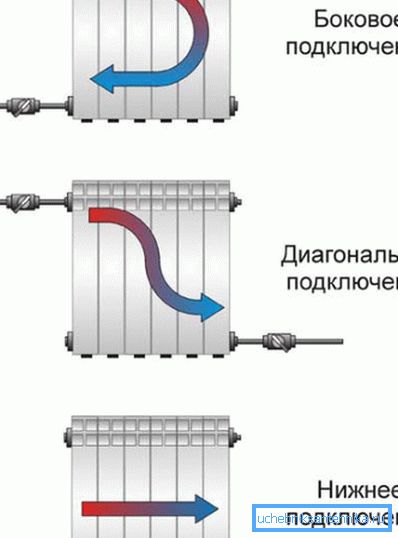

Grzejniki z instalacją na różne sposoby.

Zwróć uwagę! Nadal istnieją spory co do tego, który schemat okablowania jest prawidłowy. Można powiedzieć, że dolne połączenie jest najmniej wydajne, podczas gdy metoda diagonalna podgrzewa wymiennik ciepła najbardziej równomiernie.

Zasady instalacji

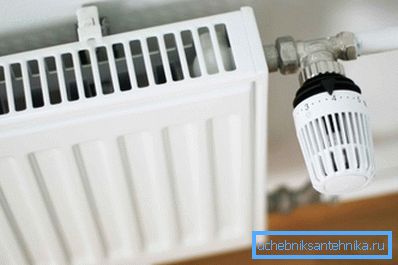

Ważne jest, aby przestrzegać norm instalacyjnych grzejników.

Przed zainstalowaniem grzejników powinieneś nauczyć się podstawowych zasad i przepisów dotyczących ich instalacji.

Istnieją zasady, które mają raczej charakter zalecający:

  • Bateria jest zainstalowana pod oknem. Oś środkowa otworu okiennego musi pokrywać się z osią środkową produktu. Pozwala to uniknąć przeciągów i kondensacji na szkle;
  • Pożądane jest ustawienie rur wlotowych z lekkim odchyleniem w kierunku ruchu wody. Zapobiegnie to wejściu i gromadzeniu się powietrza w urządzeniu grzewczym oraz związanej z tym utracie wymiany ciepła.

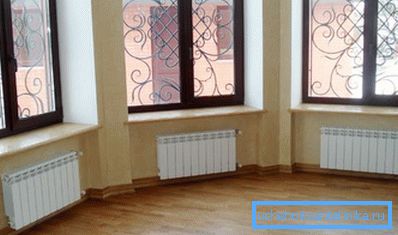

Urządzenia powinny być najlepiej umieszczone pod oknami.

Istnieją również bardziej rygorystyczne zasady:

  • Parapet nie powinien całkowicie zasłaniać baterii, w przeciwnym razie prądy konwekcyjne nie rozgrzeją szyby okiennej, co może spowodować zaparowanie szyb i skraplanie pary wodnej na parapecie;
  • Odległość od konwektora do parapetu powinna wynosić co najmniej 5 cm;
  • Odległość od dna produktu do podłogi nie powinna być mniejsza niż 5 - 10 cm;
  • Pomiędzy tylną ścianą urządzenia a ścianą powinna znajdować się przerwa o długości co najmniej 4 cm;
  • Parapet może pokryć urządzenie nie więcej niż w połowie.

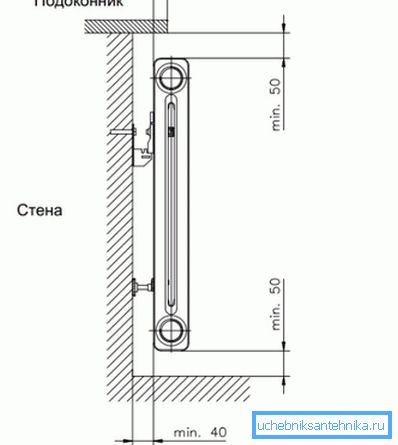

Zasady instalacji

Zwróć uwagę! Zgodność z tymi odległościami umożliwi normalną konwekcję i cyrkulację przepływu powietrza, co jest warunkiem dobrego transferu ciepła.

Procedura instalacji akumulatora

Rozważ kolejność pracy.

Jeśli chcesz zainstalować grzejnik samodzielnie, powinieneś znać kolejność pracy:

  1. Odciąć krany zasilające, a następnie zdemontować stare urządzenie;

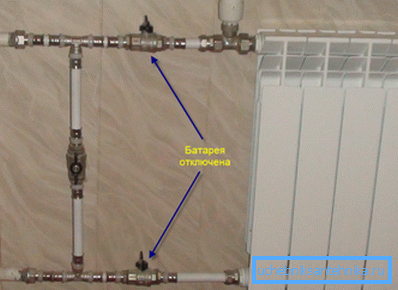

Zamknij krany i zdemontuj starą baterię.
  1. Oznacz punkty mocowania wsporników nowego produktu;

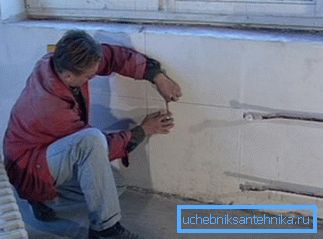

Tworzenie znaczników.
  1. Przymocuj wsporniki do ściany za pomocą kołków lub śrub kotwiących;

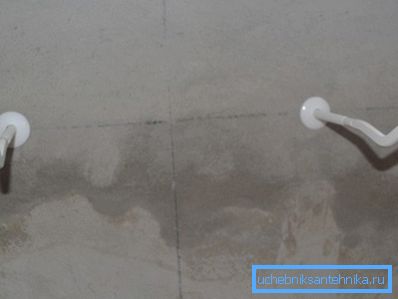

Zgodnie ze znacznikiem montujemy nawiasy.
  1. Zawiesimy produkt na wspornikach, sprawdzamy geometrię za pomocą poziomu: powinien on stać ściśle w poziomie, bez zniekształceń;

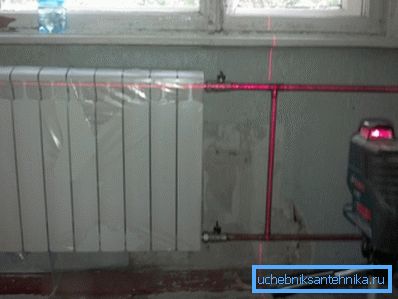

Ujawnij poziomo według poziomu.
  1. Montujemy zestaw zwory: zainstaluj zawór i zawór pod głowicą termiczną, a także zawór Mayevsky dla sgonu powietrznego;

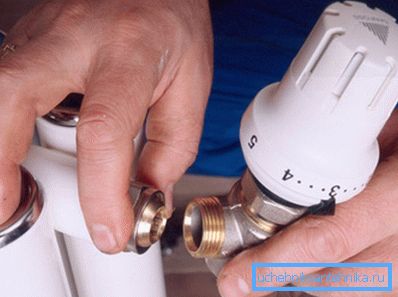

Zamontuj zawory i zawory.
  1. Podłączyć rury z głównej rury do wymiennika ciepła.

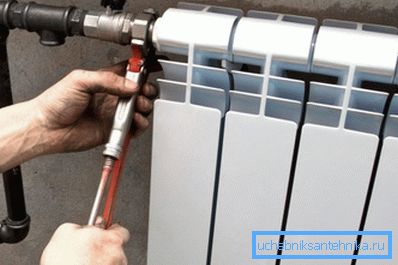

Podłączyć przewód grzewczy do wymiennika ciepła.

Zwróć uwagę! Montaż grzejników żeliwnych wymaga poważniejszego przygotowania i wyboru elementów mocujących, ponieważ ich waga wielokrotnie przekracza nowoczesne aluminium lub analogi bimetaliczne.

Wniosek

Wymiana i instalacja urządzeń grzewczych powinna być traktowana poważnie, ponieważ jakość tych prac będzie decydować o komforcie w domu. Aby zainstalować poprawnie, należy postępować zgodnie z instrukcjami instalacji i zaakceptowanymi standardami. Film na końcu artykułu pomoże Ci uniknąć błędów w pracy.
