Montaż grzejników: przeznaczenie i urządzenie, rodzaje i

Zainstalowanie grzejników nowego modelu znacznie zwiększa efektywność energetyczną ogrzewania i temperaturę w domu. Materiały o wysokiej przewodności cieplnej i przemyślanej formie ciała zwiększają przepływ ciepła i konwekcję urządzenia. Powiemy Ci, jak zainstalować grzejnik w domu.

Montaż grzejnika

Cel i urządzenie

Na początek rozważcie sam grzejnik.

Jest to urządzenie, które powinno spełniać następujące funkcje:

• wytwarzać, przetwarzać lub odbierać energię cieplną;
• podgrzej własną obudowę lub ekran do wymiany ciepła;
• do dystrybucji energii cieplnej do otaczającej przestrzeni.

We współczesnym życiu stosuj dwa rodzaje grzejników: płynny i elektryczny. Pierwsze są połączone ze scentralizowanym lub autonomicznym systemem zasilania chłodziwa, drugie - zamieniają energię elektryczną na ciepło.

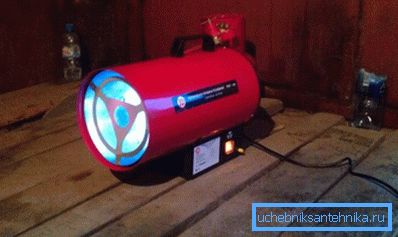

Używaj również grzejników gazowych i benzynowych, ale częściej są one używane w budownictwie i produkcji. Nie uważamy pieców opalanych drewnem.

Konwektory cieczowe to system kanałów, za pośrednictwem których chłodziwo krąży i wydziela energię do korpusu produktu. Mogą to być baterie, rejestry, panele lub konwektory.

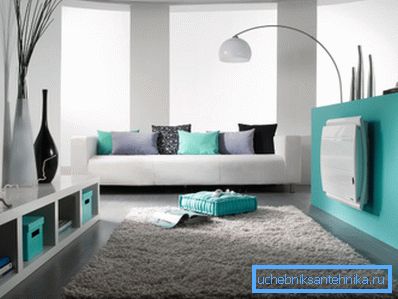

Modele elektryczne występują w wielu różnych formach, często imitują urządzenia wodne, ale nie rzadziej mają oryginalny wygląd. Istnieją również różnice w podstawowej konstrukcji tych urządzeń. Instalacja urządzeń elektrycznych z reguły nie powoduje trudności, dlatego skupimy się na instalacji modeli płynnych.

Zwróć uwagę! Samodzielna instalacja akumulatora elektrycznego zwykle nie powoduje problemów, dlatego skupimy się na grzejnikach wodnych.

Odmiany i materiały

Więc już się dowiedzieliśmy, że są baterie:

• płynny;
• elektryczne;
• gaz lub benzyna;
• drewno (to z innej "opery", ale wciąż).

Ponadto mogą różnić się wzorem.

Istnieją takie odmiany:

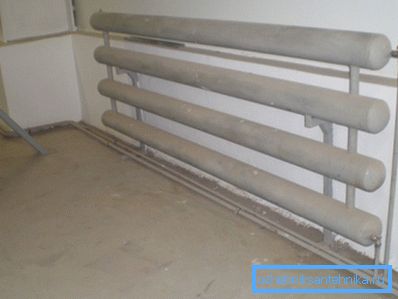

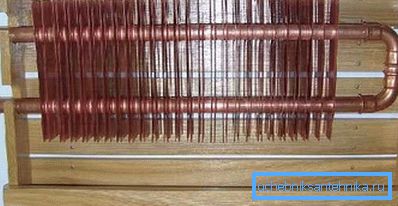

1. Rurowy. Układ dwóch lub trzech (czasem więcej) poziomych rur jest połączony kolektorami bocznymi w jednym naczyniu, przez który krąży płyn chłodzący. Nazywane są rejestrami.
2. Przekrój. System kanałów pionowych jest połączony z górną i dolną głowicą w jednym naczyniu wypełnionym płynem chłodzącym. Ciało jest zaprojektowane do emitowania maksymalnej ilości ciepła.

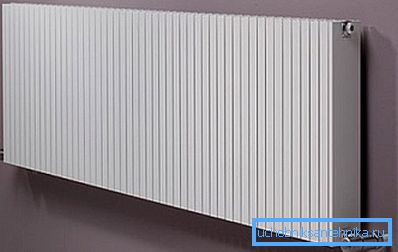

3. Panel. Panele stalowe są spawane płaskimi bokami, które mają profilowanie w postaci kanałów. Płyn przepływa przez te kanały i ogrzewa panel.

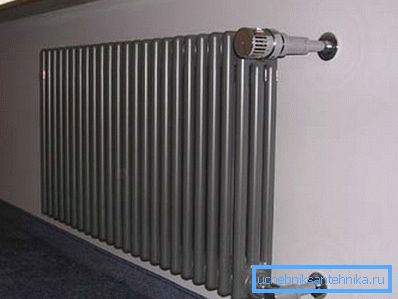

Pod względem sprawności akumulatory z sekcji i modeli rurowych z płetwą końcową okazały się najbardziej wydajne. Co więcej, te ostatnie wyróżniają się nie tylko zwiększoną sprawnością i aktywną konwekcją, ale także dopuszczalną reakcją na automatyczną regulację za pomocą głowicy termostatycznej. Niska pojemność i niska waga obudowy sprawiają, że takie grzejniki są liderami na rynku.

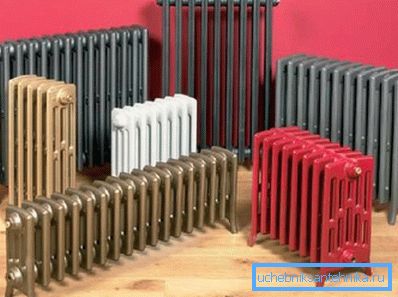

Jednak nie tylko urządzenie i cechy modelu sprawy odgrywają rolę w wydajności urządzenia. Materiał, z którego się składa, jest również ważny.

Zastanów się nad głównymi:

Zwróć uwagę! Do montażu w domach ze scentralizowanym doprowadzaniem chłodziwa zalecane jest umieszczenie żeliwa lub bimetalu, a aluminium idealnie wpasuje się w autonomiczny system.

Prace montażowe

Wiązanie

Strapping jest procedurą łączenia przewodów zasilających i wyboru płynu chłodzącego. Od tego zamówienia zależy trochę od wydajności systemu grzewczego.

Istnieją cztery rodzaje:

• boczny;
• przekątna;
• niższe;
• kropkowany.

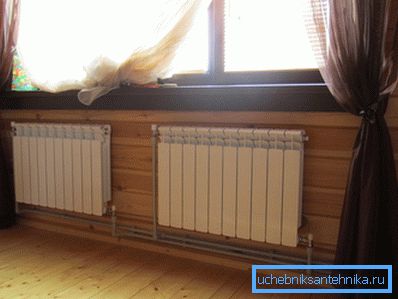

Najczęściej praktykowane połączenie boczne lub po przekątnej. Przekątna jest uważana za najbardziej poprawną, ale z niewielką liczbą sekcji strona nie pozostaje w tyle.

Dolne połączenie jest mniej racjonalne z technicznego punktu widzenia, jednak jest uzasadnione przy układaniu rur grzewczych wewnątrz lub wewnątrz cokołu.

Należy również pamiętać, że w przypadku systemu z pojedynczą rurą należy zastosować obejście, aw przypadku regulacji termostatycznej jest to absolutnie konieczne.

Zwróć uwagę! Przepływ chłodziwa powinien zawsze odbywać się od góry, a wybór - od dołu, jeśli nie ma innego schematu.

Instalacja

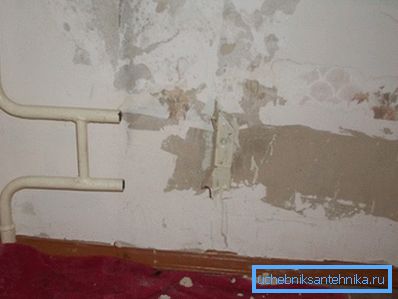

Na początek wyłączyliśmy wodę z systemu, odkręcamy korki i spuszczamy chłodziwo z urządzenia. Zbierzmy sekcje nowej baterii. Następnie instrukcja obejmuje demontaż starego konwektora.

Rury doprowadzające ciecz można przycinać za pomocą szlifierki, dzięki czemu wygodnie jest zainstalować nowe urządzenie. Należy również usunąć stare elementy złączne.

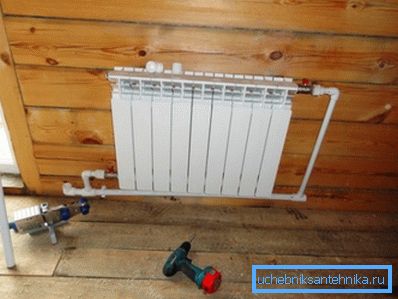

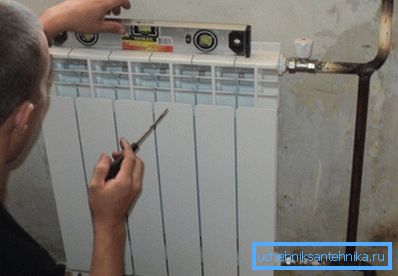

Nowe urządzenie zawieszamy za pomocą uchwytów, które wchodzą w zestaw montażowy. Wsporniki są zwykle przymocowane do ściany za pomocą kołków. Podążamy poziomą pozycją z poziomem.

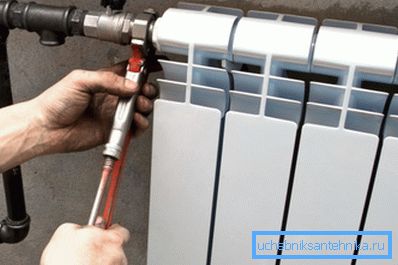

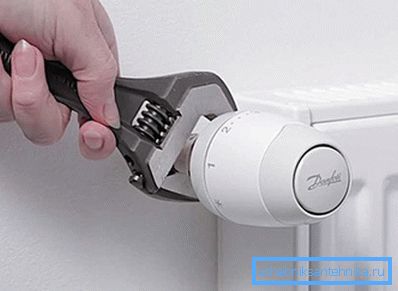

Przekręć termostatyczny zawór regulacyjny na rurę zasilającą, a trzpień powrotny w otwór baterii. W przeciwległym otworze grzejnika przekręcamy dźwig Mayevsky'ego.

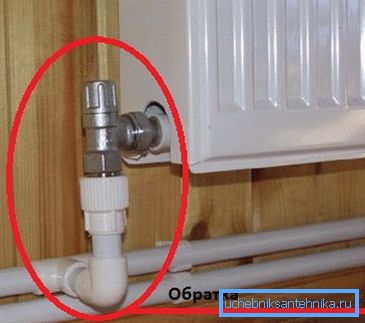

Wkręć trzpień w dolny otwór akumulatora, który podłączamy do zaworu kulowego rury powrotnej. Korekta w tym segmencie systemu nie jest przydatna.

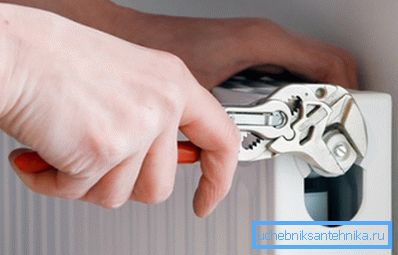

Pozostały otwór jest szczelnie zamknięty specjalną zatyczką dostarczaną w zestawie w produkcie. Po zakończeniu pracy ponownie sprawdzamy pozycję poziomą.

Zwróć uwagę! Połączenia gwintowe są uszczelnione za pomocą kabla holowniczego, włókna jutowego lub taśmy FUM ze specjalnym uszczelniaczem odpornym na wysoką temperaturę.

Wniosek

Instalacja grzejników jest kluczowym zadaniem, a komfort twojego domu zależy od poprawności rozwiązania. Obejrzyj wideo w tym artykule i poznaj nowe niuanse na ten temat.
