Montaż grzejników. rodzaje okablowania. oznakowanie i

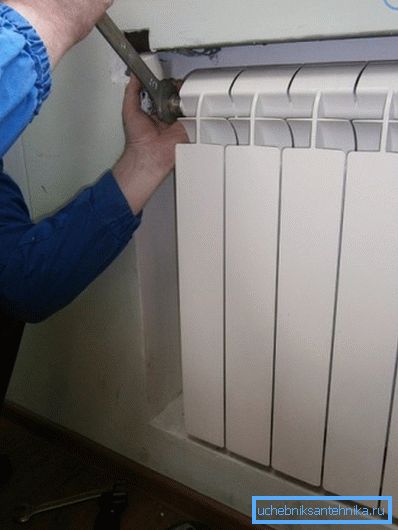

Niezależna instalacja grzejników to bardzo pracochłonny proces, ale niezbyt skomplikowany. Najważniejszą rzeczą jest przestrzeganie pewnych zasad i robienie wszystkiego ostrożnie.

Rodzaje okablowania

Aby grzejnik był prawidłowo zainstalowany, należy wiedzieć, jaki rodzaj układu rur grzewczych został użyty. W dolnej tabeli opisano te typy.

Co należy wziąć pod uwagę

1. Przy samodzielnym montażu baterii wybierz typ zaworów grzejnikowych. Instalacja zaworów na grzejnikach kulowych z "amerykańskim" jest dość skomplikowana i wymaga dobrych umiejętności.
2. Aby podłączyć akumulatory do sieci, potrzebujesz rurociągów z gwintem pasującym do wymiarów rur i przewodów.
3. Rękawy są owinięte wokół rękawów. Są one następnie skręcane i umieszczane w grzejnikach.
4. Przed zakupem urządzeń upewnij się, że zestaw montażowy do montażu grzejników odpowiada materiałowi użytemu do wykonania ścian.

Zwróć uwagę! Aby powietrze mogło zostać zdmuchnięte z baterii, powinni umieścić na nich krany Mayevsky'ego. Niektóre modele urządzeń są już w nich fabrycznie wyposażone.

Ważne zasady

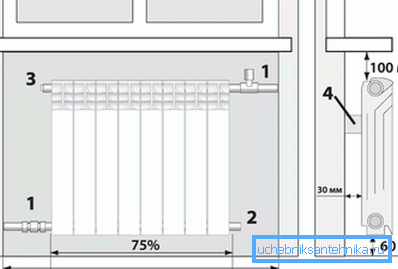

1. Sekcje rurowe odpowiednie dla grzejników powinny być ustawione z niewielkim nachyleniem w kierunku przepływu chłodziwa. Jeśli zostaną umieszczone dokładnie w poziomie, powietrze będzie gromadzić się w urządzeniach, co zmniejszy przenikanie ciepła. 1 metr rur należy przechylić w kierunku przepływu wody, co najmniej 5 mm.
2. Montaż grzejnika własnymi rękami powinien być wykonany tak, aby jego środkowa oś pokrywała się z centralną osią otworu okiennego. Dopuszczalne odchylenie do 20 mm.
3. Od poziomu podłogi do dna grzejnika musi wynosić co najmniej 60 mm.
4. Od spodu parapetu do górnej części urządzenia odległość powinna wynosić 50-100 mm.
5. Zasady instalowania grzejników mówią, że szczelina między ścianą a baterią powinna wynosić 30-50 mm.
6. Podczas instalowania urządzeń grzewczych warunkiem wstępnym jest ścisłe przestrzeganie pionów i poziomów.
7. Zgodnie z technologią i estetyką baterie znajdujące się w tym samym pomieszczeniu powinny być umieszczone na tym samym poziomie.

Proces instalacji

Instalacja grzejników obejmuje wstępne obliczenie liczby ich sekcji w każdym z pomieszczeń mieszkania. Informacje na temat takich obliczeń można znaleźć na naszej stronie internetowej.

Oznaczenia i wsporniki montażowe

Specyfikacja montażu grzejników zapewnia, że ​​na każde 5-7 sekcji baterii musi znajdować się jeden wspornik na górze i jeden element mocujący na dole.

1. Biorąc pod uwagę tę zasadę, należy oznaczyć punkty mocowania uchwytów.
2. Następnie musisz wywiercić dziury.
3. Do nich wkładane są kołki, do których przykręca się zamki.
4. Przy prawidłowym oznaczeniu urządzenie będzie ściśle opierać się na zamontowanych uchwytach i będzie na nich pewnie opierać.

Późniejsza instalacja grzejników własnymi rękami polega na podłączeniu urządzeń do rur.

Narzędzia i materiały eksploatacyjne

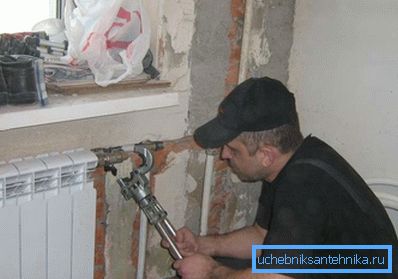

Będziesz potrzebował klucza dynamometrycznego z wymiarami. Pozwala to na ścisłe obserwowanie momentu obrotowego. Wiadomo, że rury nośnika ciepła krążą pod ciśnieniem.

Zwróć uwagę! Jeśli połączenia są szczelne, spowoduje to wyciek. Nadmierne dokręcenie może zerwać gwint na elementach łączących. Aby temu zapobiec, nowoczesne modele grzejników są uzupełniane paszportem. Instrukcja zawiera między innymi wielkości momentów obrotowych.

Będzie również potrzebować uszczelniacza i taśmy uszczelniającej do montażu hydraulicznego, którego cena jest niewielka.

Instalacja instrumentów

1. Jeśli baterie zostaną włożone w trakcie naprawy, przed ich zainstalowaniem należy wyłączyć obieg grzewczy i spuścić z niego płyn chłodzący.

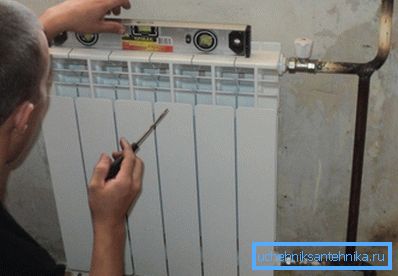

2. Przede wszystkim urządzenie zawieszone jest na wspornikach.. Ponadto za pomocą poziomu sprawdzana jest poprawność jego pozycji poziomej i pionowej.
3. Następnie z urządzenia skręcone pręty.
4. Jeżeli instalacja grzewcza jest pojedyncza, należy zainstalować zawór wyposażony w obejście między baterią a rurociągiem.. W przypadku obwodu dwururowego do połączenia wykorzystuje się tylko wycieranie za pomocą zaworu śrubowego.
5. Instalacja grzejników biometrycznych do ogrzewania jest kontynuowana poprzez ich połączenie za pomocą gwintowanych rur z rurami. Do szczelności połączeń stosuje się uszczelkę.

Zwróć uwagę! Należy zauważyć jedną rzecz. Montaż grzejników stalowych, a także analogów bimetalicznych i aluminiowych różni się tym, że do końca ich instalacji nie należy zdejmować opakowania ochronnego.

Cechy instalacji żeliwnej baterii

Takie grzejniki trudno nazwać wdzięcznymi. Jednak żeliwo zatrzymuje ciepło bardzo dobrze, stopniowo promieniując go do pomieszczenia.

Przed montażem należy odkręcić chłodnicę i ponownie wyregulować złączki, a następnie złożyć ją ponownie.

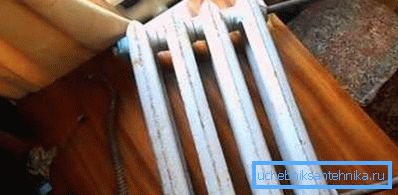

1. Najlepiej jest rozmontować urządzenie na metalowym stole warsztatowym. Konieczne jest działanie z dwoma kluczami chłodnicy, które są włożone w otwory dla górnych i dolnych nypli.
2. Aby utworzyć dźwignię (w celu zwiększenia przyłożonej siły) i niezawodnego mocowania, do ucha narzędzia włożono metalowy pręt lub łom, który mocuje dolną nakrętkę.

1. Aby zatrzymać nierównowagę, oba połączenia muszą się rozwijać w tym samym czasie.
2. Przed pracą znajdź kierunek wątku, może on być lewy i prawy. Aby to zrozumieć, musisz ustawić urządzenie przed sobą odkryte. Następnie lewa nić będzie po lewej, a prawa po prawej.
3. Odkręć nakrętki, usuń sekcję. Zrób to samo ze wszystkimi elementami grzejnika.
4. Następnie, w odwrotnej kolejności, zmontuj je w jedną baterię, z wstępnie wyliczoną liczbą sekcji do podgrzania konkretnego pomieszczenia.
5. Po zainstalowaniu urządzenie jest pod ciśnieniem, jeśli dojdzie do wycieku, złączka jest dopasowywana w obszarze problemu.

Zwróć uwagę! Klamry na drewnianych ścianach nie mogą pomieścić masy żeliwnych baterii. Na tej podstawie urządzenia powinny być wyposażone w podpory podłogowe.

Wniosek

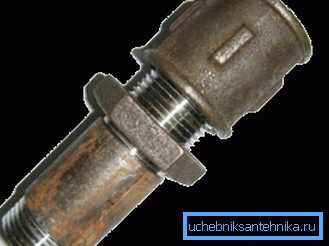

Montaż spawania gazowego grzejników - operacja jest dość skomplikowana i droga. Do instalacji urządzeń najlepiej jest używać sgony. Film z tego artykułu zilustruje proces.
