Montaż grzejników własnymi rękami: rodzaje obwodów i

Aby ogrzać dom lub mieszkanie, możesz podać różne sposoby, ale w tym przypadku jesteśmy zainteresowani instalowaniem grzejników bimetalowych własnymi rękami lub podobnymi grzejnikami z innego metalu. Postaramy się opowiedzieć Ci nie tylko o tym, jak powiesić i przymocować baterie do rur, ale także o samych obwodach, ich zaletach i wadach, a także poznać niektóre z niuansów niezbędnych do umożliwienia wydajnej pracy z maksymalną wydajnością.

Wszystko to dowiesz się poniżej w tekście, a ponadto możesz obejrzeć tematyczną demonstrację wideo w tym artykule.

Ogrzewanie grzejnika

W celu przeprowadzenia instalacji grzejników stalowych własnymi rękami lub analogami dowolnego innego metalu, potrzebujesz źródła ogrzewania, które są różnymi kotłami.

Mogą to być: gaz, elektryczność, olej napędowy, paliwo stałe, a także uniwersalne, to znaczy mieć możliwość pracy w różnych trybach. Ponadto każdy z tych typów kotłów jest podzielony na podgatunki, na przykład kocioł gazowy może być konwekcyjny (tradycyjny) lub kondensacyjny (niskotemperaturowy).

Rodzaje konturów

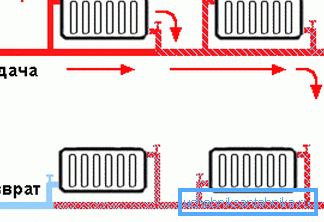

• Zarówno w autonomicznych, jak i scentralizowanych systemach grzewczych, można znaleźć jednoprzewodowy system połączeń, którego schemat widać na górnym obrazie. Istota tej pracy jest następująca: chłodziwo z kotła jest podawane przez rurę z pętlą, która jest obiegiem przepływu i pętlą powrotną. W drodze do niego, przy pomocy mniejszych rur rozbijają się grzejniki, okazuje się, że woda, po przejściu przez tę grzałkę, wraca z powrotem do rury.

• Głównym problemem takiego układu połączeń jest to, że chłodziwo przechodzące przez akumulator traci swoją pierwotną temperaturę i powraca do rury już nieco ochłodzonej. a im więcej grzejników jest wbudowanych w jeden obwód, tym zimniejsza woda będzie na końcu, dlatego instrukcja nie zaleca stosowania więcej niż trzech lub czterech sztuk na skrzydło.

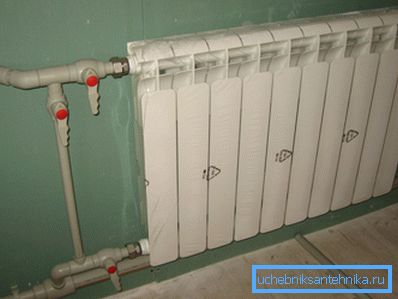

• Aby w jakiś sposób zrekompensować straty ciepła, obejście jest zainstalowane przed chłodnicą między zasilaniem i powrotem - rura łącząca ten kanał i powrót, jak pokazano na górnym zdjęciu, ale zasadniczo to urządzenie nie może rozwiązać problemu. Jednorurowy system grzewczy jest o wiele bardziej ekonomiczny niż dwururowy system grzewczy, ponieważ tutaj jest podgrzewanych mniej wody, a zatem zmniejsza się zużycie energii przez kocioł.

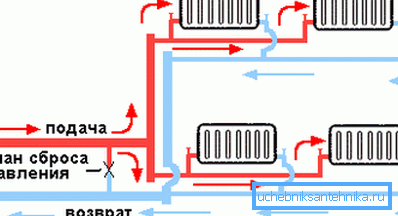

• Dwururowy system grzewczy wymaga ogrzewania większej ilości płynu chłodzącego., ponieważ występują dwa obwody - do zasilania i powrotu chłodziwa. Ale instalacja grzejników żeliwnych własnymi rękami lub ich odpowiednikami może być wykonana praktycznie bez strat ciepła, w zależności od odległości baterii od kotła.
• Chodzi o to, że taki system zapewnia dostarczanie gorącej wody przez pojedynczą rurę, bez zwracania do niej zimnej wody. - schłodzony płyn chłodzący jest odprowadzany do rury powrotnej ("rura powrotna"), więc nie schładza się do ostatniego grzejnika, przez który cały system jest zapętlony. System dwururowy jest bardzo niezawodny i wygodny, chociaż zapewnia pewne straty materiałów i ogrzewanie dodatkowej wody.

• Oto kolejny schematyczny diagram - tutaj można zobaczyć, jak zainstalować grzejniki biometryczne własnymi rękami wraz z podgrzewanym systemem podłogowym z jednego źródła ciepła. (kocioł na pewnym paliwie). Problem z montażem takiego obwodu polega na tym, że w przypadku grzejników temperatura chłodziwa jest zwykle potrzebna około dwa razy więcej niż w przypadku podgrzewanej wodą podłogi, a kocioł wytwarza płyn z tylko jedną temperaturą. Dlatego w takich przypadkach stosowany jest trójdrożny zawór termostatyczny, który na schemacie znajduje się na zespole pompy.
• Zauważ, że system tutaj jest dwu-rurowy, a płyn chłodzący przez rurę zasilającą dostaje się z jedną temperaturą i do baterii oraz do ciepłej podłogi. Ale przed konturem podłogi przechodzi przez trójdrożny zawór termostatyczny i kiedy podłoga osiąga wymagane ogrzewanie, zawór zamyka się i gorąca woda jest odprowadzana do rury powrotnej (dobrze to pokazano na schemacie).

W ten sposób można na przykład użyć niskiej temperatury (kondensacja), ale tradycyjnego (konwekcyjnego) kotła (jego cena jest znacznie niższa) w trybie 70 ° C, ale podłoga nagrzeje się do 30 ° C lub jakiegokolwiek innego zamontowanego termostatu temperatura

Montaż grzejników

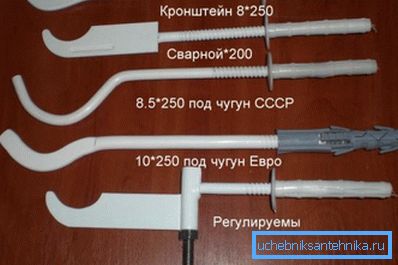

Jeśli bateria jest zamontowana, a nie na podłodze, wówczas do jej zamocowania na ścianie używane są różne regulowane i nieregulowane wsporniki - dokładność instalacji nagrzewnicy i jej kompatybilność z oprawami obwodów grzewczych zależy od ich instalacji.

Dlatego też, przed wywierceniem otworów na wsporniki, trzeba nie tylko rozmieścić otwory na ściśle poziomym poziomie, ale także uwzględnić zgięcie uchwytu, ponieważ akumulator, siedząc na nim, spadnie nieco niżej (wszystko zależy od nachylenia łuku na uchwycie).

Przed każdym grzejnikiem na rurze zasilającej i powrotnej należy zainstalować zawory odcinające (zawory kulowe lub stożkowe), aby w razie potrzeby można było usunąć urządzenie w sezonie grzewczym bez wypuszczania wody.

Przykręć zawór Mayevsky do jednego z górnych wolnych wejść podłączeniowych grzejnika, jak na powyższym zdjęciu, dzięki czemu możesz wydmuchać powietrze z dowolnej baterii lub systemu bez konieczności spuszczania wody (oszczędności są oczywiste).

Podczas instalowania baterii na konturze stalowym, użyj holowania, a dla konturu propylenu z tymi samymi okuciami najlepiej jest użyć taśmy uszczelniającej fum, ale w jednym, a w drugim przypadku użyj pasty sanitarnej Unipack - bardzo dobrze uszczelnia to połączenie gwintowane.

Uwaga Jeśli masz autonomiczny system ogrzewania, nie powinieneś używać grzejników żeliwnych, ponieważ nagrzewają się one przez długi czas i potrzebują dużo wody. Takie urządzenia są dobre dla scentralizowanych systemów.

Wniosek

Nie zapominaj, że instalacja grzejnika aluminiowego zawsze wymaga użycia dodatków antykorozyjnych w systemie. W związku z tym użycie aluminium jest wskazane tylko w autonomicznych systemach, w których sam napełnisz płyn chłodzący.
