Montaż grzejników: wybór, instalacja i rodzaje uchwytów

Grzejniki grzejnikowe są zwykle umieszczane pod oknami. Tylko czasami projekt przewiduje inną lokalizację. Aby naprawić grzejniki używane ścienne lub podłogowe do grzejników grzejniki. W tej chwili jest ich wiele rodzajów.

Wybór i instalacja elementów złącznych

Wybierając elementy mocujące, powinieneś kierować się takimi chwilami:

• materiał, z którego wykonane są grzejniki;
• rozmiary baterii;
• materiał ścienny;
• wymiary okna, ich liczba i cechy lokalizacji;
• projekt pokoju.

Zwróć uwagę! Instrukcja zauważa, że ​​im cięższy grzejnik, tym grubszy powinien być uchwyt. Chłodnice i łączniki materiałowe muszą się wzajemnie dopasowywać.

Po dokonaniu oceny powyższych aspektów można poprawnie wybrać typ posiadaczy i określić żądaną liczbę posiadaczy.

Elementy złączne do obliczania

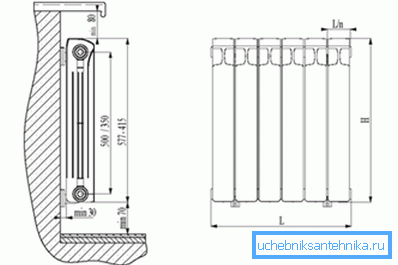

Po zainstalowaniu pod oknami zachowane są następujące odległości:

• z podłóg powinno wynosić co najmniej 8-12 cm;
• do ścian około 3-5 cm;
• do parapetów nie mniejszych niż 6-10 cm.

O tym, ile trzeba montować grzejników.

Ich liczba zależy od długości grzejnika.

1. Gdy sekcje są małe - do 10 sztuk, 2 uchwyty są umieszczone u góry, inne są zamontowane poniżej.
2. Jeśli bateria składa się z 10-14 ogniw, 3 uchwyty są zainstalowane na górze, 2 poniżej.
3. Pod każdą kolejną 4-7 sekcjami żeliwnej baterii i 10 analogami aluminium i rurki własnymi rękami, dodano jedną podpórkę u góry iu dołu.

Oznaczenie do uchwytów montażowych

Bardzo ważnym pytaniem jest, jak oznaczyć przystawkę do grzejników.

1. Najlepszym rozwiązaniem jest, gdy grzejnik znajduje się dokładnie w środku okna. Na tej podstawie znajdź środek otworu na ścianie i narysuj pionową linię.
2. Ponadto są 2 opcje. Jeśli okablowanie jest mniejsze, narysuj poziomą linię oznaczającą górną krawędź baterii. Podczas montażu grzejników z bocznym podłączeniem ważne jest umieszczenie rur grzewczych. W takim przypadku odłóż poziomą linię pochodzącą z rury zasilającej (górnej).
3. Zmierz szczeliny między uchwytami na baterii. Odłóż je w stosunku do narysowanych linii.

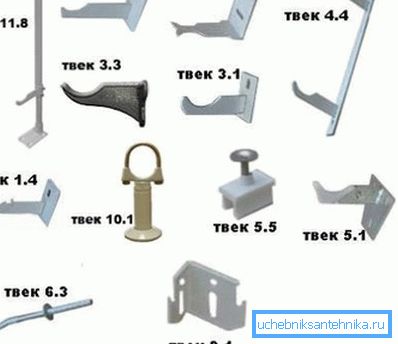

Rodzaje posiadaczy

Kolejność i zasady instalacji baterii nie zależą od ich rodzaju, zmienia się tylko rodzaj posiadaczy.

Żeliwne podpory grzejnikowe

Uchwyty do grzejników żeliwnych są najgrubsze i najcięższe, ponieważ przez lata powinno się zachować dużą wagę. Te zakrzywione szpilki lub płaskie haczyki są wykonane osobno lub przymocowane do stalowej taśmy 2-3 części.

Produkty nie są malowane lub nakładana jest na nie biała (standardowa) powłoka. Aby zamówić, możesz wybrać inny kolor.

Najpopularniejszy taki uchwyt do grzejników żeliwnych.

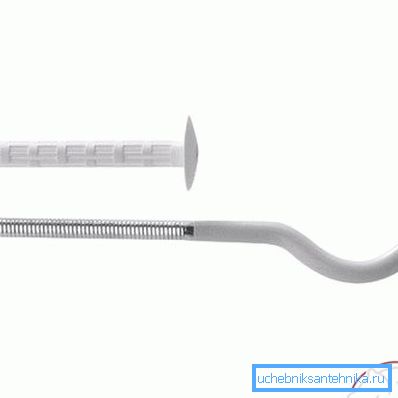

1. Żeliwne uchwyty na szpilki.
2. Regulowane podpory stalowe. Umożliwiają one zmianę szczeliny między ścianą a grzejnikiem, jednocześnie przycinając akumulator poziomo i na wysokość.
3. Stalowe wsporniki.
4. Uchwyty zgrupowane na metalowym pasku.

Zwróć uwagę! Przed zakupem należy wziąć pod uwagę wielkość podpór. Wykonuje się je w sekcjach mocujących o różnych głębokościach. W każdym przypadku posiadacz musi zapewnić, aby odstęp od ścian był nie mniejszy niż 30-50 mm.

Oprócz wsporników szpilkowych do akumulatorów wykonane są haki żeliwne. Są one zakończone kołkami. Produkt montuje się w następujący sposób: wywiercony jest otwór, w który wsuwany jest plastikowy kołek. Uchwyt jest wkręcony w nią, z gwintem po jednej stronie.

Oprócz mocowań ściennych istnieje również instalacja zewnętrzna żeliwa za pomocą nóg. Ich cena zależy od tego, czy można dostosować ich wysokość.

Górne łuki, które łączą sekcje na podporze, również różnią się. Wykonane są z drutu stalowego lub mają postać łańcucha ruchomych sprzężonych ogniw. W każdym przypadku grzejniki są przymocowane do ogranicznika za pomocą śrub i łuków.

Elementy złączne do baterii bimetalicznych i aluminiowych

Mocowanie do grzejników aluminiowych i bimetalu podobnych do analogicznych dla żeliwa, ale wykonane jest z cienkiego metalu.

1. Najbardziej poszukiwane uniwersalne uchwyty kątowe do obu typów urządzeń. Są one na górze i na dole są wyposażone w zagłębienia dla kolektora. Dzięki temu można je montować zarówno w lewo, jak i w prawo.

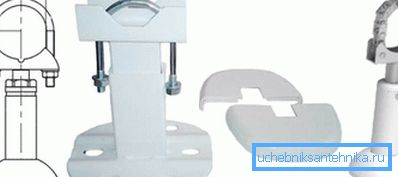

1. Nogi do bimetalu i aluminium nie produkują. Ale produkują stojaki, które umożliwiają instalację baterii na podłodze. Po pierwsze, takie podparcie jest przymocowane do podłogi, a następnie umieszcza się na nim grzejnik.

Zastosowanie stojaków podłogowych jest optymalne, gdy ściany nie mogą utrzymać dodatkowego ciężaru. Na przykład, trudno jest zamontować grzejniki do płyt warstwowych, szkła, płyt gipsowych.

Wsparcie dla urządzeń stalowych

Istnieją dwa rodzaje takich urządzeń: panelowe i cylindryczne.

Potrzebują różnych typów elementów złącznych.

1. Specjalne wsporniki są przyspawane do ścian tylnych akumulatorów panelu. Z ich pomocą urządzenia zawieszane są na uchwytach. Ten uchwyt do grzejników stalowych ma specjalny kształt, przeznaczony na wsporniki.

Zwróć uwagę! Podczas instalowania urządzeń panelowych należy uważnie monitorować położenie pionowe nawiasów, ponieważ 4-6 zszywek powinno trafiać dokładnie w haki. Konieczne jest, aby ściana była absolutnie gładka i równa.

1. Ponieważ ciężar grzejnika jest niewielki, wystarczy go przymocować na wspornikach na górze. Od dołu można postawić podpory, a oni dadzą mu poziomy kierunek. Przywierają do wsporników za pomocą haków i tylko opierają się o ścianę.
2. Aby zwiększyć niezawodność, część montażowa grzejników stalowych skierowana do ściany rozszerza się.

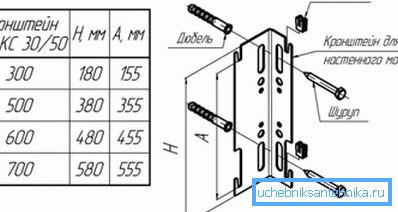

Dolna tabela pokazuje wymiary opisanych uchwytów.

Są specjalne paski do łatwej instalacji. Są to metalowe paski posiadające plastikowe zaciski od dołu i od góry. Dzięki tej metodzie mocowania wspornik na grzejniku nie jest potrzebny. Paski są przykręcone do ściany, bateria jest w nie włożona, trzymana przez plastikowe haczyki.

Wspornik mocowania grzejnika rurowego grzejnika przypomina produkt dla analogu przekrojowego.

Składa się również z haków, tylko o różnej wielkości, które są wyposażone w plastikowe okładziny.

1. Producenci produkują również specjalny uchwyt SMB z haczykami do rur.
2. Jest to stalowa płytka z plastikowymi klipsami i podpierającą półkę baterii poniżej.
3. Takie łączniki mogą być stosowane, gdy ciężar chłodnicy napełnionej czynnikiem chłodzącym nie przekracza 100 kg.
4. Instalacja baterii tutaj jest niezwykle prosta. Zainstaluj urządzenie na podporze, podnieś do klipów. Ci, którzy chwytają najbliższą rurkę, przystaw.

Istnieje również drugi model uproszczonej instalacji - uchwyt SVD. Składa się z dwóch węzłów. Pierwszy jest zamocowany na ścianie, drugi na baterii. Podczas instalacji urządzenia łączą się i są połączone pętlą ze stali.

Montaż podłóg takich akumulatorów może odbywać się za pomocą ograniczników rurowych spawanych fabrycznie lub regałów z hakami. Na nich urządzenie jest zawieszone, sam stojak do mocowania grzejnika jest przymocowany do podłogi.

Wniosek

Istnieje wiele rodzajów uchwytów do grzejników. Mogą być zarówno ścienne, jak i podłogowe. Standardowe modele są niezawodne, jednak trudniej je zamontować. Narzędzia i paski do uproszczonej instalacji oszczędzają koszty pracy i czasu, ale ich koszt to więcej.

Film w tym artykule zawiera informacje wizualne.
