Montaż rur grzewczych według wszystkich zasad

Organizacja ogrzewania w domu tylko na pierwszy rzut oka wydaje się trudnym zadaniem, z którym poradzi sobie tylko specjalista. W rzeczywistości, nawet jeśli niedoświadczony człowiek wykona instalację rur grzewczych, a następnie przestrzegając wszystkich zasad, wyjście będzie trwałym i stabilnym systemem.

Wymagania prawne

W projektowaniu ogrzewania należy kierować się zaleceniami dwóch norm:

• SNiP 41-01-2003 - niniejszy dokument zawiera zalecenia dotyczące rozmieszczenia urządzeń grzewczych pod względem bezpieczeństwa przeciwpożarowego. Zawiera również wymagania dotyczące bezpieczeństwa sanitarnego i środowiskowego;
• SNiP 2.04.05-91 - główny nacisk kładzie się na zapewnienie bezpieczeństwa przeciwpożarowego.

Właściciele prywatnych domów z autonomicznym ogrzewaniem, nawet na etapie planowania, muszą zwrócić uwagę na moc kotła. Pożądane jest, aby system był wyposażony w automatyczne sterowanie, które zmniejszy / zwiększy temperaturę chłodziwa w zależności od temperatury w pomieszczeniu.

Zwróć uwagę! Jeśli nie jest zapewniona automatyczna regulacja, niepożądane jest, aby całkowita moc przekroczyła 50 kW. Może to spowodować uszkodzenie rurociągu.

Oczywiście instalacja systemu ogrzewania rur polipropylenowych w każdym przypadku jest inna, ale możesz wybrać kilka ogólnych zaleceń:

• ukrywanie rurociągu w ścianach nie jest zalecane, jeżeli ich żywotność jest krótsza niż 40 lat;
• aby chłodziwo nie zatrzymało się w akumulatorze, nie zaleca się przechylania więcej niż 1?;

• Zaleca się umieszczenie rurociągu ze spadkiem, sekcja zasilania powinna mieć nachylenie w kierunku kotła, wyładowanie - vice versa. Jest to konieczne, aby usunąć nadmiar powietrza z obiegu grzewczego;

• długość grzejnika w obszarze mieszkalnym powinna wynosić około 50-75% długości otworu, w którym jest zainstalowany;

• jeśli grzejnik jest wbudowany w sufit, wówczas na temperaturę powierzchni nakładane są ograniczenia. Tak więc, jeśli ogrzewanie podłogowe jest używany w pomieszczeniu zawsze są ludzie, temperatura podłogi nie powinna przekraczać 25? C, jeśli ludzie pobytu to tylko sporadyczne, górna granica wynosi już 30? C (Zobacz także artykuł Izolacja cieplna podłogi z rur polipropylenowych: cechy.)

Instalacja ogrzewania etapami

W celu osiągnięcia pożądanej trwałości jest konieczne nie tylko do prawidłowego wykonywania wszystkich prac na temat wiarygodności efekt ma i jakie rury do dokonania instalacji ogrzewania. Typ chłodziwa również znacznie wpływa na żywotność, w domach woda jest najczęściej używany, ale jeśli warunki pracy są bardzo trudne, można ją podawać suplementy, które mają wpływ na plastik.

Wybór schematu ogrzewania

Na tym etapie musisz dokładnie określić, w jaki sposób płyn chłodzący będzie krążył w domu. Musisz zrozumieć, że decyzja wpłynie nie tylko na mikroklimat w domu, ale także może znacząco dostosować koszty.

Jeśli chodzi o schematy okablowania rur grzewczych, istnieją 3 dość popularne schematy:

• monotube - dla uproszczenia może być reprezentowany jako pierścień, w którym osadzone są grzejniki. Chłodziwo wchodzące do tego obwodu przechodzi kolejno przez każdą z baterii, stąd główna wada - każdy kolejny grzejnik emituje mniej energii cieplnej. Jednak koszt instalacji rur grzewczych wykonanych z polipropylenu w takim schemacie jest minimalny;

Zwróć uwagę! Podczas organizowania ogrzewania w dużym pomieszczeniu skrajne grzejniki będą ledwo ciepłe. Więc może być zalecany tylko dla małych domów.

• dwuprzewodowe - 2 obwody są zorganizowane, jeden dostarcza ciepłą wodę do akumulatora, drugi - usuwa schłodzony płyn chłodzący i przesyła go do kotła;
• Obwód kolektor - woda z wznośnej kolektor, z których grzejnik jest wysłany do każdej z dwóch rurek (bierze się czynnika chłodzącego, drugi usuwa). Główną wadą jest znacznie większa od długości przewodu rurowego, odpowiednio wzrasta i ceny.

Ponadto schemat instalacji ogrzewania rur polipropylenowych można podzielić na systemy z górnym i dolnym rozlaniem.

Główną różnicą między nimi jest organizacja dostaw chłodziwa:

• układy z górną cieczą do butelkowania doprowadzają chłodziwo do pionu, a następnie do wtórnych pionów, są rozcieńczane do grzejników;

• w systemach z dolnym napełnianiem nie ma głównego stojaka. Rurociąg zasilający jest ułożony na dnie, a od niego piony przenoszą nośniki ciepła do grzejników, czyli nie ma dużego (głównego) pionu.

Wybór rurociągu

Jedną z najczęstszych wad w rurociągach można uznać za obrzęk w stawach, aw rezultacie wyciek. Wszystko to można uniknąć prawidłowo podnosząc rurę.

Przy podejmowaniu decyzji co do instalacji rur grzewczych, trzeba zwrócić uwagę na oznakowanie. Tak więc, PN10 znakowania oznacza, że ​​rura wytrzymuje ciśnieniem do 10 atmosfer (o grubości ścianki do 8 mm), ale może być używany tylko do zimnej wody.

Inne oznaczenia, na przykład, ПН16, ПН20 może wytrzymać temperatury wody do 80-85 ° С. Niemniej jednak nie można ich uznać za optymalny wybór dla systemu grzewczego. W przypadku wycieku naprawa rury grzewczej bez spawania będzie trudna do wykonania.

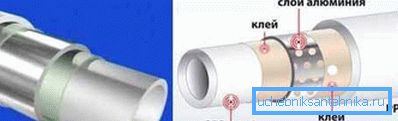

Główną tego przyczyną jest nadmierne rozszerzanie się materiału podczas ogrzewania. Po rozpoczęciu cyrkulacji chłodziwa rurociąg jest po prostu zdeformowany. Dlatego do systemów grzewczych stosowany jest rurociąg wzmocniony albo folią aluminiową, albo włóknem szklanym.

Główna różnica takiego rurociągu polega na konstrukcji ściany, która składa się z 5 warstw. Pozostałe parametry są podobne - dopuszczalne ciśnienie osiąga 25 atmosfer, a temperatura chłodziwa - nawet 90 С.

Cechy instalacji systemu grzewczego

W rzeczywistości instalacja ogrzewania rur polipropylenowych własnymi rękami polega na tym, że zgodnie ze schematem zamontowane są grzejniki i układany jest rurociąg. W tym samym czasie nie musisz zapominać o zbiorniku wyrównawczym i pompie.

Ogólnie instrukcja instalacji wygląda następująco:

• rura zasilająca jest usuwana z kotła i doprowadzana do zbiornika wyrównawczego;

• następnie ze zbiornika rurociąg przechodzi do grzejników;
• pompa może być umieszczona zarówno na wlocie, jak i na wylocie kotła;
• po zainstalowaniu podajnika zamontowana jest rura odpływowa (równoległa do zasilania);

• w celu zamknięcia konturu rura odpływowa wcina się do kotła.

O koszcie ogrzewania

Możesz przejść na dwa sposoby:

• pomijając koszty, zlecić wyspecjalizowanej firmie wykonanie wszystkich prac pod klucz;
• Zrób to sam, płacąc tylko za materiał.

Zaletą pierwszego podejścia jest jakość i szybkość pracy. Ponadto renomowane firmy świadczą również bezpłatną usługę gwarancyjną dla systemu. Jednak wysokie koszty pracy mogą przerazić wielu. Tabela pokazuje przybliżone koszty niektórych rodzajów pracy:

Cen nie można nazwać demokratycznymi. Jeśli wykonasz pracę samodzielnie, wówczas przybliżony koszt materiałów eksploatacyjnych będzie odpowiedzią na pytanie, ile kosztuje instalacja ogrzewania z rur z polipropylenu.

Podsumowując

Po etapowej analizie instalacji systemu grzewczego staje się jasne, że nie jest to tak trudne zadanie. W krótkim czasie poradzą sobie z tym 1-2 osoby dorosłe. Nagrodą będzie nie tylko zadowolenie z wykonanej pracy, ale także znaczne oszczędności finansowe.

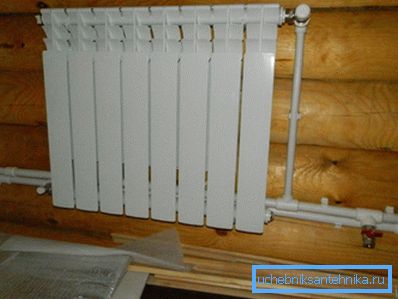

Wideo w tym artykule pokazuje przykład dwururowego systemu grzewczego.
