Samodzielna instalacja systemów grzewczych nie jest zadaniem łatwym, wymagającym pewnej wiedzy i umiejętności. Rozważymy główne etapy prac, które są zakładane przez technologię instalacji systemu grzewczego, abyś sam mógł sobie z tym poradzić.

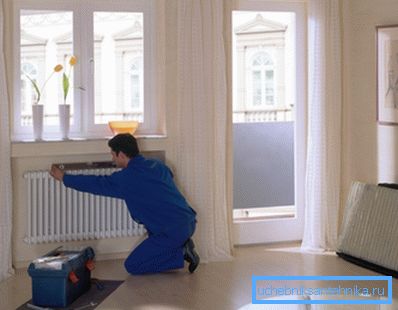

Instalacja systemów grzewczych wymaga wiedzy i umiejętności.

Etap przygotowawczy

Projektowanie i zakup materiałów

Instalacja systemu ogrzewania własnymi rękami zaczyna się od projektu.

Podobnie jak w przypadku wszelkich prac technicznych, budowa systemu grzewczego wymaga obowiązkowego projektu. Aby poprawnie obliczyć i wybrać wszystkie elementy systemu, potrzebne będą pewne kwalifikacje i znajomość techniki, dlatego lepiej powierzyć tę pracę profesjonalistom.

Prace projektowe lepiej powierzyć wykwalifikowanemu inżynierowi.

Tak czy inaczej, w rezultacie musisz mieć projekt, który będzie zawierał:

  • Obliczenia urządzeń energetycznych i urządzeń grzewczych;
  • Schematy i rysunki, w tym schematy aksonometryczne i schematyczne ogrzewania, lokalizacja komunikacji i autostrad, rozmiary, średnice itp .;
  • Specyfikacje wszystkich komponentów i części, złączek, armatury, rur, grzejników, kurków i zaworów;
  • Uzasadnienie wyboru rodzaju grzejników, kotłów, pomp i innych urządzeń;
  • Objaśnienia dotyczące wszystkich rodzajów pracy;
  • Oszacuj liczbę i rodzaj niezbędnych części i materiałów.

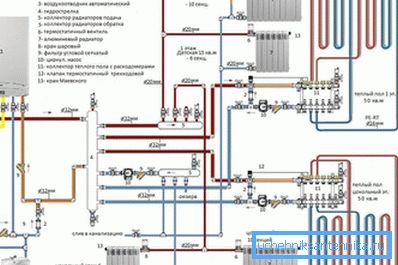

Dokumentacja projektowa musi być zgodna z SNiP dla instalacji systemu grzewczego 3.05.01-85.

Zwróć uwagę! W związku z tym musimy jasno określić, gdzie dokładnie zlokalizowane będą grzejniki, gdzie będą znajdować się otwory do przepuszczania rur przez ściany, gdzie zostanie zainstalowany kocioł i zbiornik wyrównawczy, pompa cyrkulacyjna i inne elementy systemu.

Na podstawie specyfikacji dokonano oszacowania zakupu materiałów i wyposażenia. Następnie musisz wybrać najbardziej odpowiedzialnego sprzedawcę i dostarczyć wszystko, czego potrzebujesz do obiektu. Przy zakupie należy uważnie przestudiować etykiety i certyfikaty zgodności wszystkich produktów, aby nie kupować fałszywek lub małżeństwa.

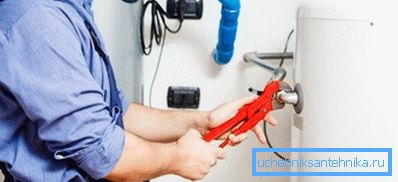

Do prac instalacyjnych potrzebne będzie specjalne narzędzie.

Będziesz także musiał wcześniej przygotować niezbędne narzędzia: zestaw do lutowania i cięcia rur z polipropylenu, klucze i klucze do rur, perforator, poziom, holowanie i wklejanie do połączeń gwintowanych, pompka do zaciskania systemu, ołówek i inne akcesoria.

  Zwróć uwagę! Jeśli konieczna jest wymiana, to na etapie przygotowawczym system grzewczy, który został wcześniej zainstalowany, zostaje zdemontowany.

Oznaczanie i mocowanie uchwytów

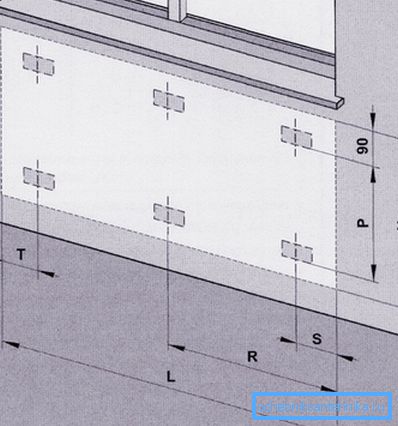

Odpowiedni znacznik ułatwia pracę.

W oparciu o schemat, który mamy, konieczne jest wprowadzenie znaczników. Przede wszystkim trzeba znaleźć miejsca, w których rury przechodzą przez ścianę i oznaczyć je ołówkiem. Dalej od tych znaków rysujemy linie pionowe i poziome, wzdłuż których przebiegać będą autostrady zgodnie z rysunkiem:

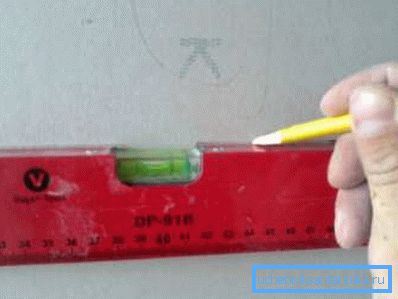

Zaznacz linię przejścia rurociągu.

Następnie bierzemy klipsy montażowe i mocujemy wzdłuż oznaczonych linii, z podziałką około 50 cm, mocowanie można wykonać za pomocą kołków, jeżeli ściany są z cegły lub betonu, a także za pomocą śrub samogwintujących, jeżeli ściany są drewniane.

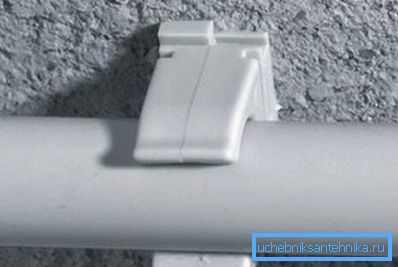

Zdjęcie przedstawia klip z rurą.

Po tym oznacz miejsce przyłączenia grzejników. Powinny być instalowane pod oknami w odległości 10 cm od parapetu i od 10 do 15 cm od podłogi. Pożądane jest, aby urządzenie znajdowało się na środku okna.

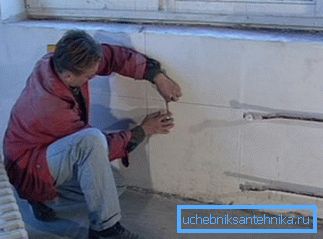

Dbamy o to, aby bateria była ściśle pozioma.

Na koniec, zaznaczając, ustalamy miejsce mocowania wsporników do montażu konwektorów i wykonujemy ich instalację za pomocą kołków. W przypadku ścian szkieletowych i ścian z płyt gipsowo-kartonowych należy użyć specjalnego sprzętu montażowego.

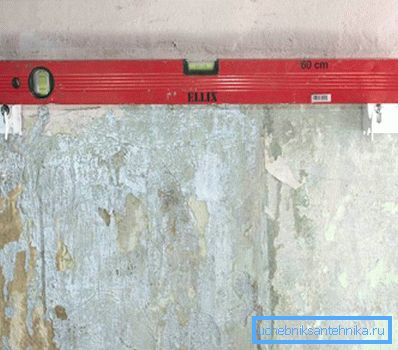

Zainstaluj wsporniki baterii.

  Zwróć uwagę! Instalacja systemu grzewczego wymaga dokładnej lokalizacji wszystkich urządzeń i dokładnego dopasowania rysunku. Ważne jest również przestrzeganie poziomu poziomego i pionowego.

Otwory przejściowe

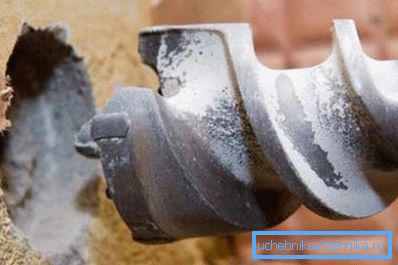

Betonowe ściany najlepiej wywiercić specjalnym wiertłem lub narzędziem diamentowym.

Do przepuszczania otworów w betonowych ścianach za pomocą mocnych wiertarek ze specjalnymi wiertłami do betonu. Najbardziej preferowane diamentowe korony i wiertła z pobeditovymi końcówkami. Otwory powinny być równe i prostopadłe do płaszczyzny ściany, jak to możliwe.

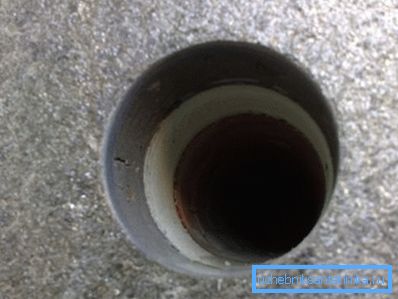

Wiercenie diamentowe zapewnia najbardziej równomierne otwory.

Jeśli ściany są drewniane, możesz użyć zwykłej wiertarki z wiertłami do drewna. Takie ćwiczenia są najbardziej skuteczne:

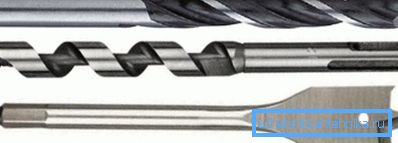

Narzędzie do wiercenia w drewnie.

Najtrudniejszy do przecięcia zakład. Aby to zrobić, możesz użyć potężnego perforatora w trybie perkusyjnym lub korony z diamentową krawędzią, a korona jest znacznie lepsza:

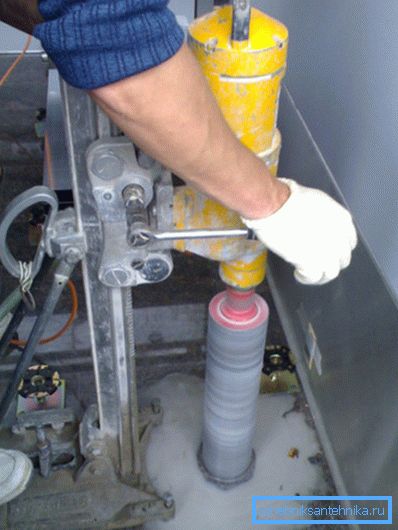

Instalacja do wiercenia diamentowego.

Zwróć uwagę! Cena dobrego narzędzia jest bardzo wysoka, dlatego lepiej go wynająć. Można to zrobić w każdym dużym supermarkecie.

Montaż grzejników

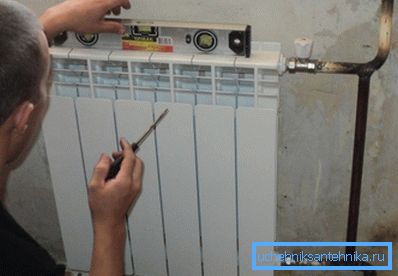

Grzejniki należy montować w sposób odpowiedzialny.

Wykonaliśmy już oznaczenia i instalację wsporników do mocowania baterii. Teraz przystępujemy do ich montażu i instalacji.

Pierwszą rzeczą, którą musisz odkręcić futorki (wtyczki) i przygotować zawory grzejnikowe. Lepiej jest stosować zawory z polipropylenu, które często są dostarczane w zestawie z radiatorem.

Polipropylenowy zawór grzejnikowy.

Połączenia gwintowe należy nasmarować pastą Unipak i owinąć przy pomocy kabla. Niektórzy hydraulicy używają taśmy FUM, ale holowanie za pomocą pasty jest bardziej niezawodne. Nałożyć obficie warstwę na nić, a podczas jej trwania nawijamy włókna lnu.

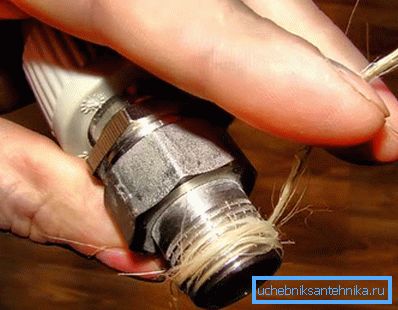

Nasmarowujemy nitkę pastą wysokotemperaturową Unipak i nawijamy linkę.

Następnie zakładamy nakrętkę kielicha chłodnicy i zwijamy ją najpierw rękami, a następnie opieramy za pomocą regulowanego klucza. Położyliśmy kolejny kurek, następnie zawór Mayevsky'ego i zamknij ostatni otwór za pomocą wtyczki.

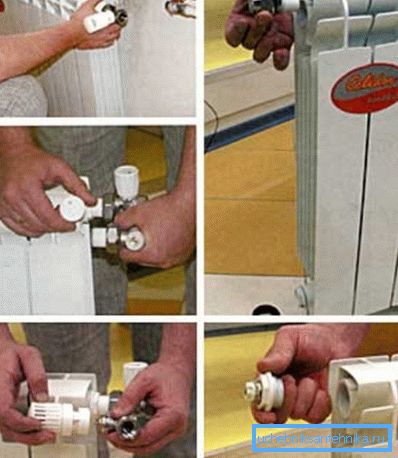

Przykręcić krany, zawór Mayevsky i wtyczkę.

Zwróć uwagę! Konieczne jest skoordynowanie położenia dźwigów ze schematem połączeń urządzenia: może być on niższy, boczny lub ukośny.

Jeśli mamy system jednorurowy Leningrad, przeprowadzamy obejście wiązania. Aby to zrobić, przylutuj segmenty rur i połącz je za pomocą cieńszej rury:

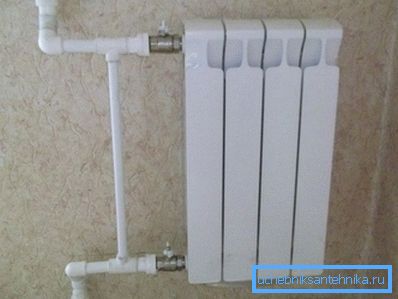

Wiązanie grzejnika z systemem jednorurowym.

Najpierw montujemy adaptery do polipropylenu (w razie potrzeby), a następnie umieszczamy trójnik przejściowy od D20 do D16 po jednej stronie, następnie sutek, następnie trójnik po przeciwnej stronie. Uprząż jest gotowa.

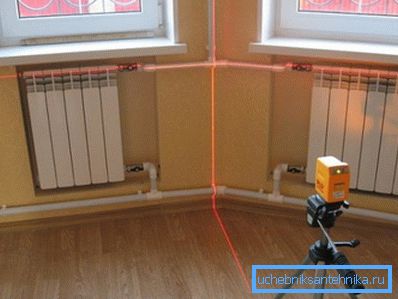

Kontrolujemy dokładność poziomu pracy.

Na koniec zainstaluj urządzenie na wspornikach i napraw. Sprawdzamy płaskość poziomu budynku instalacyjnego.

Lutowanie rur

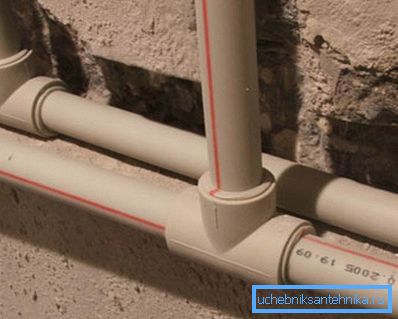

Uczymy się zbierania rurociągu z polipropylenu.

Instrukcje, jak prawidłowo zainstalować system grzewczy z polipropylenu, są dość proste. Będziemy jednak potrzebować zestawu narzędzi do spawania rur z tworzyw sztucznych, które można również wypożyczyć w mieście Miass.

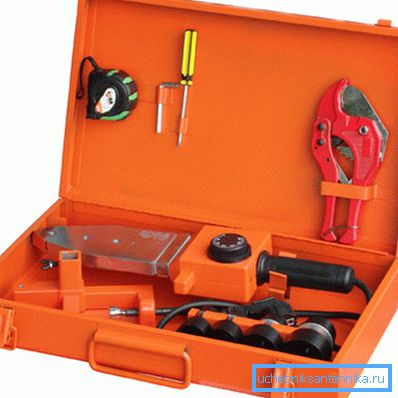

Zestaw zawiera lutownicę, przecinak do rur, dysze teflonowe i fasadę.

Zacznijmy więc:

  1. Cięcie rur wykonujemy zgodnie z rysunkiem za pomocą obcinaka do rur;

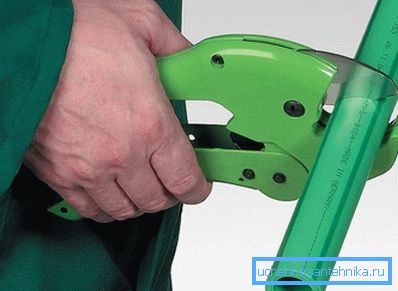

Wykonujemy cięcie.
  1. Na końcach rury konieczne jest sfazowanie o nachyleniu 15 stopni do głębokości 2 - 3 mm. Lepiej to zrobić przy pomocy selektora twarzy;

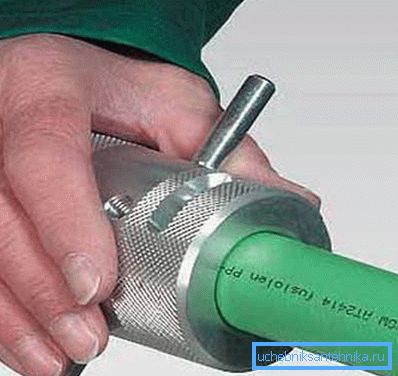

Oczyszczamy i fazujemy.
  1. Zamontuj lutownicę na stojaku i ustaw temperaturę na 260 stopni. Następnie umieszczamy łącznik na trzpieniu i wstawiamy koniec rury do tulei. Naciskamy po obu stronach, aż części spoczną na bokach;

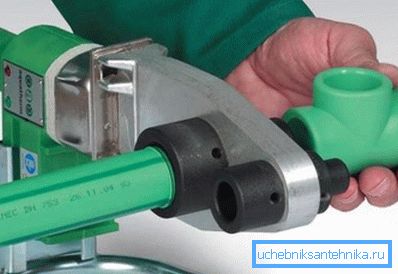

Wprowadziliśmy szczegóły dotyczące dysz teflonowych lutownicy.
  1. Ogrzewanie trwa około pięciu sekund, instrukcje dla lutownicy powinny być schematem ogrzewania w zależności od średnicy. Po podgrzaniu usuwamy części i łączymy je, aż rura całkowicie wejdzie w rękaw;

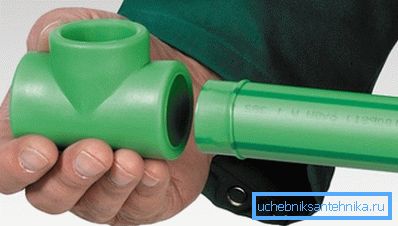

Łączymy szczegóły.
  1. Części należy trzymać w spokoju, nie obracać. Wystarczy ukończyć je przez około 30 sekund, aby ukończyć ustawienie;

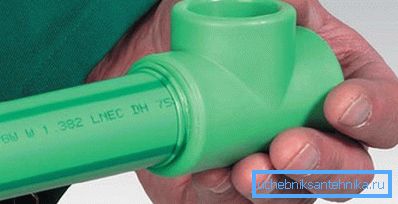

Czekamy, aż materiał się stwardnieje.
  1. Gromadzimy oddzielne obszary na stole, a następnie łączymy je wagowo w miejscach wejścia do ściany i grzejników.

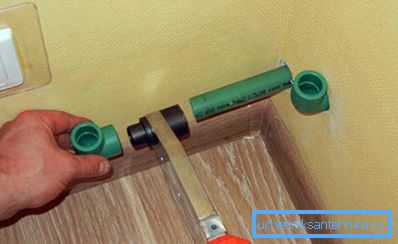

Wykonaj lutowanie na wadze.

Zwróć uwagę! Lepiej jest najpierw ćwiczyć na skrawkach, aby uzyskać pewną zręczność i pewność działania, ponieważ nie można ich rozdzielić.

Na końcu rury są podłączone do kotła, na rurze powrotnej zainstalowana jest pompa obiegowa. Następnie system jest pod ciśnieniem za pomocą specjalnej pompy. Więcej informacji na ten temat można znaleźć w artykułach na naszej stronie internetowej.

Wniosek

Jeśli umowa na instalację systemu grzewczego wydaje ci się zbyt droga, z łatwością możesz sobie z tym poradzić. Pomoże Ci to nasz przewodnik i wideo.
