Napełnianie układu grzewczego płynem chłodzącym: sposób

Aby zbudować system ogrzewania domu lub mieszkania, niezbędny jest kocioł grzewczy, grzejniki i rurociągi łączące wszystkie elementy w jedną sieć. Nie będzie jednak działać bez płynu chłodzącego, który przesyła energię cieplną wytworzoną ze spalania paliwa do powietrza w pomieszczeniu. Dlatego po zakończeniu prac instalacyjnych lub naprawczych zawsze pojawia się pytanie, w jaki sposób napełnić instalację grzewczą wodą lub innym odpowiednim płynem. Instrukcje dotyczące tego problemu wymieniono poniżej.

Konieczność napełniania i odprowadzania płynu z instalacji grzewczej

Przede wszystkim rozważymy cel, z którego chłodziwo jest odprowadzane z systemu grzewczego.

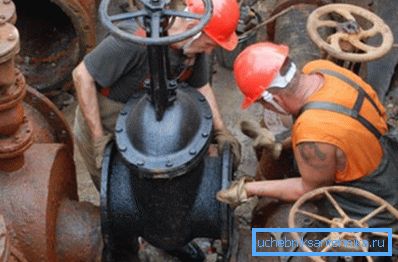

Najczęściej konieczne jest usunięcie wody z rur w przypadku planowych napraw. Dotyczy to szczególnie mieszkań podłączonych do scentralizowanych systemów grzewczych. Latem zastępowane są zawory odcinające i sterujące, uszkodzone rurociągi itp.

Ale jeśli mieszkasz w prywatnym domu, nie zaleca się odprowadzania chłodziwa z następujących powodów:

1. Podczas ponownego zalewania wodą należy ponownie wyprodukować system. To wydarzenie jest długie i kłopotliwe, ponieważ każdy właściciel chce tego uniknąć.
2. Brak wody w niektórych rodzajach grzejników (na przykład stal) prowadzi do szybkiej korozji. Jeśli spuszczasz wodę z systemu na lato, przygotuj się na awaryjną wymianę grzejników grzejnikowych do ogrzewania domu.
3. Coroczne usuwanie chłodziwa wymaga zakupu nowego. Specjalny środek przeciw zamarzaniu lub specjalnie przygotowana woda są dość drogie, więc prowadzi to do nieuzasadnionego wzrostu kosztów operacyjnych utrzymania systemu grzewczego.

Procedura nalewania płynu do układu grzewczego

Działania przygotowawcze

Niezależnie od tego, czy uruchamiasz nowy, samodzielnie montowany system grzewczy, czy napełniasz go płynem chłodzącym po zakończeniu ciepłego sezonu lub naprawy, konieczne jest przygotowanie sieci inżynieryjnej do pracy.

Procedura wygląda następująco:

1. Płukanie rurociągu. Ta czynność jest wymagana przed uruchomieniem nowego systemu grzewczego. W przeciwnym razie wióry, żużel i inne zanieczyszczenia mogą uszkodzić używane urządzenia grzewcze i pompujące. Jeśli twoja sieć klimatyczna została już uruchomiona i pomyślnie obsługiwana, wystarczy co trzy lata przepłukiwać rury i baterie.
2. Test hydrauliczny. Przed napełnieniem instalacji grzewczej wodą należy ją zwiększyć. Aby to zrobić, użyj specjalnego urządzenia, które napełnia rury i grzejniki sprężonym powietrzem.

Konieczne jest wytworzenie ciśnienia, aż jego wartość będzie o 25% wyższa niż wartość obliczona. Standardowy spadek tego wskaźnika powinien wynosić nie więcej niż jeden procent w ciągu 15 minut działania.

1. Eliminacja wad. Po obcięciu należy sprawdzić wszystkie połączenia pod kątem wycieków i naprawić je, jeśli zostaną znalezione.

Zwróć uwagę! Uszczelnianie nieszczelności nie polega na minimalizacji przepływu chłodziwa, lecz na zapobieganiu zatyczkom powietrza w rurach i grzejnikach, które powodują niesprawność lub niską efektywność ogrzewania.

Wybór rodzaju płynu chłodzącego

Najczęściej woda jest wykorzystywana jako płynny nośnik ciepła. Można jednak użyć płynu niezamarzającego, który nie zamarza, gdy temperatura otoczenia spadnie poniżej zera. Ma wiele innych zalet, ale jego cena jest dość wysoka. Najczęściej środek przeciw zamarzaniu stosuje się w systemach ogrzewania małych budynków.

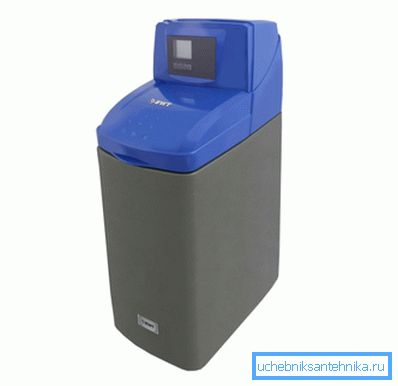

Pamiętaj, że napełnianie instalacji grzewczej wodą wymaga wstępnego przygotowania. Ciecz powinna być wolna od soli i powietrza rozpuszczonego w niej, do których można wykorzystać dostępne w handlu chemikalia i odczynniki.

Wskazówka! Nie zaleca się używania wody z kranu jako czynnika grzewczego systemu grzewczego. Zawiera dużą ilość wapnia i innych minerałów, które, osiadając na rurach i bateriach, ostatecznie doprowadzą do niedziałającego ogrzewania. Również w wodzie z kranu rozpuszczono dużą ilość tlenu, co powoduje przewietrzenie.

Niezależnie od tego, czy używasz specjalnie przygotowanej wody lub płynu przeciw zamarzaniu do napełniania, zależy to od Ciebie. Ale w każdym przypadku konieczne jest prawidłowe obliczenie objętości płynu wymaganego do wykonania tej procedury.

Określenie ilości użytego nośnika ciepła

Aby poznać objętość wody lub płynu niezamarzającego, który będzie potrzebny do napełnienia instalacji grzewczej, konieczne jest wybranie odpowiedniego sprzętu do uzdatniania wody o wymaganej wydajności lub zakupienie określonej ilości specjalnego płynu z wyprzedzeniem.

Aby wykonać obliczenia, musisz wyjaśnić następujące dane:

• objętość wody, która jest umieszczona w kotle grzewczym (OK), jedna sekcja zainstalowanych grzejników ogrzewania (ОR) i zbiornik wyrównawczy typu otwartego lub zamkniętego (О) - wszystkie rysunki są dostępne w dokumentacji towarzyszącej wyżej wymienionym urządzeniom;
• objętość wody umieszczonej w rurach (Od) - w tym celu należy użyć specjalnego katalogu budowlanego, w którym znajdują się podobne informacje, lub obliczyć pożądaną wartość za pomocą następujących wzorów:

S =? * R2, gdzie:

• S jest przekrojem poprzecznym rury;
• ? - stała równa 3,14159;
• R jest wewnętrznym promieniem rury.

Od = S * L, gdzie:

• Od - wymagana objętość płynu w rurze;
• S jest obszarem przekroju poprzecznego znalezionego przez powyższy wzór;
• L to długość wszystkich zainstalowanych rurociągów.

Całkowita objętość wody jest obliczana według następującego wzoru:

Ogólne = OK + (Op * s) + Ob + Od, gdzie

с - liczba zainstalowanych sekcji grzejników.

Wskazówka! Pomimo faktu, że woda i płyn niezamarzający nie są skompresowane, zaleca się uzyskanie o 10-15% więcej płynu niż objętość uzyskana w wyniku obliczeń. Taki margines pokryje błąd obliczeniowy.

Wylewanie wody

Jak tylko skończysz płukanie, wykonasz test rur i zaopatrzysz się w wystarczającą ilość płynu chłodzącego, możesz zacząć wypełniać system ogrzewania. Pomoże to pompie wibracyjnej napełnić system grzewczy.

Pamiętaj, że jest to najważniejszy etap instalacji sieci klimatycznej, ponieważ wszystkie operacje muszą być wykonywane ostrożnie i ostrożnie.

Procedura składa się z kilku następujących po sobie kroków:

1. Ponownie wszystkie połączenia są sprawdzane pod kątem przecieków i spadku ciśnienia.

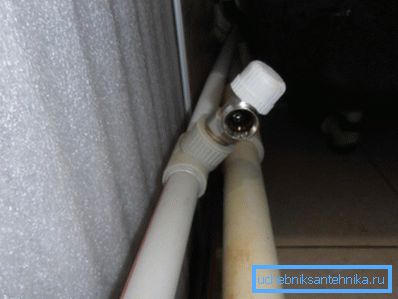

2. Zawory odcinające, usuwające ciecz z układu grzewczego. Pomoże to uniknąć nieproduktywnego przepływu chłodziwa.

1. Działanie zaworów powietrznych jest sprawdzane. Jeśli ich działanie jest słabe, lepiej jest całkowicie odkręcić odpowiednie urządzenie (dźwig Mayevsky'ego) i odłożyć je na miejsce na końcu wylania. Ponadto, w tym samym celu, można otworzyć zawór gdzieś w górnej części systemu, co skróci czas na ucieczkę powietrza z rur i akumulatorów.
2. Napełnianie powinno rozpoczynać się przez zawory znajdujące się najbliżej kotła.
3. Woda lub płyn niezamarzający powinny płynąć z najniższą możliwą prędkością. Pozwoli to na opuszczenie powietrza pozostającego w rurach poprzez wstępnie otwarte zawory. W przeciwnym razie powstawanie korków.

1. Ponieważ rury są wypełnione, konieczne jest odcięcie tych zaworów i zaworów, przez które zaczyna wlewać się chłodziwo. Dlatego konieczne było kupienie go z pewnym zapasem.
2. Napełnianie systemu może odbywać się nie natychmiast, ale w części: od pierwszego piętra do najwyższych punktów.

Kontrola jakości

Przy obliczaniu wymaganej objętości chłodziwa pożądane jest określenie tej liczby nie tylko dla całego układu, ale także dla jego poszczególnych sekcji. W rezultacie można dokładniej kontrolować stopień wypełnienia poszczególnych elementów sieci klimatycznej.

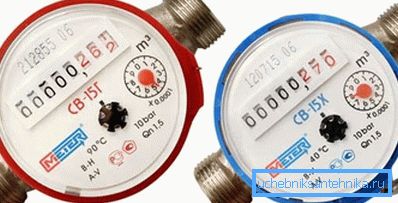

Ponadto na porcie wlotowym można zainstalować przepływomierz płynu.

Dzięki temu będziesz dokładnie wiedzieć, ile już wpadło w rury:

• jeżeli mniej niż obliczona wartość - w rurach zgromadziło się powietrze, konieczne jest określenie miejsca uformowania korka i wyeliminowania go;
• jeśli jest więcej, to gdzieś przez nieszczelne połączenie lub otwarty kran.

Uruchomienie systemu grzewczego

Usuwanie pozostałości powietrza

Po pełnym napełnieniu układu grzewczego możliwe jest przystąpienie do jego uruchomienia. Jednak przed tym trzeba usunąć resztki powietrza ze wszystkich zainstalowanych urządzeń.

Robi się to w następujący sposób:

1. Powietrze jest usuwane z głównej rury kotłowni. Do tego celu służy zawór powietrzny zainstalowany na sprzęcie grzewczym.
2. Jeśli system ma pompę do wymuszonego obiegu wody, konieczne jest również uwolnienie z niej powietrza. W tym celu w przednim końcu stosowany jest zawór powietrza.

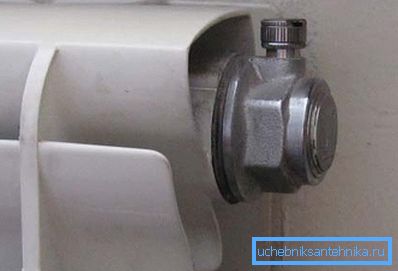

3. Następnym etapem jest usunięcie zatyczek powietrza z grzejników. Trzeba to zrobić z każdą zainstalowaną baterią, zaczynając od pierwszego piętra, a kończąc na najwyższym. Robi się to po prostu: kluczem Mayevsky'ego lub śrubokrętem trzeba odkręcić zawór Mayevsky'ego i przytrzymać go, aż strumień wody wypłynie z otworu.

1. Sprawdź linię powrotną. W tym celu stosowane są również zawory zainstalowane w niektórych sekcjach rury. Zawór na zworniku między przewodami zasilającym i wylotowym musi być zamknięty.
2. Po zakończeniu prac związanych z odzyskiem należy pozostawić system na około 2 godziny, a następnie uruchomić kocioł.

Włącz kocioł

Przed włączeniem nagrzewnicy należy uruchomić pompy, które cyrkulują cieczą. Powinni pracować kilka godzin. Ciśnienie cieczy powinno wynosić około 2 atmosfer.

Wskazówka! Użyj tego czasu, aby ponownie sprawdzić system pod kątem wycieków. Jeśli się pojawią, pompa musi zostać zatrzymana, połączenia muszą zostać uszczelnione, a woda ponownie napełniona.

Wszystkie prace nad uruchomieniem powinny być przeprowadzane w dodatniej temperaturze na terenie. W przeciwnym razie lód może tworzyć i uszkadzać rury, pompy i grzejniki.

Wniosek

Napełnianie płynu grzewczego jest kluczowym etapem w uruchomieniu systemu grzewczego. Od poprawności wszystkich prac zależy, jak sprawnie i ekonomicznie będzie działać. Możesz dowiedzieć się więcej na ten temat w poniższym filmie.
