Niezależna instalacja rurociągów grzewczych: ogrzewanie

Coraz częściej stosuje się układanie rurociągów do ogrzewania systemu ogrzewania podłogowego. Wynika to z wysokiej wydajności i opłacalności takiej struktury, do której dąży obecnie wielu właścicieli prywatnych domów.

W rzeczywistości zasada ogrzewania jest zawsze taka sama, ale metody układania i sama rura mogą być różne, podobnie jak węzeł do podgrzewania wody. Ale jesteśmy zainteresowani samą instalacją - pozostałe niuanse zostaną zbadane powierzchownie, a także pokażemy wam klip wideo na ten temat.

Zgromadzenie

Prace wstępne

• W każdym przypadku rury grzewcze w podłodze będą układane tylko na jastrychach cementowo-piaskowych lub betonowych.. Musisz zacząć od niego, ponieważ będziesz musiał poczekać na jego ostateczne wyschnięcie, które potrwa 28 dni. Możesz oczywiście rozpocząć instalację po trzech tygodniach, ale w tym celu musisz wyeliminować klipsy do mocowania, ponieważ są one wkładane do szorstkiej podstawy (nie jest to bardzo wygodne, aby wywiercić mokry łącznik - dziura jest zepsuta na duże rozmiary).

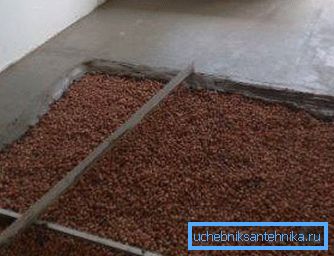

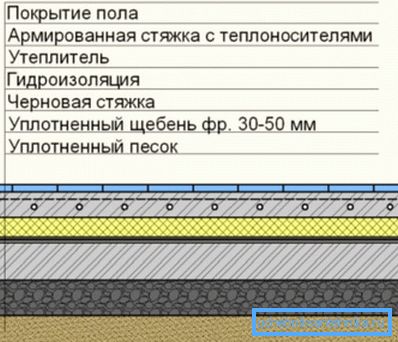

• Aby wypełnić jastrych, jeśli jest on wykonany na pierwszym piętrze, zdecydowanie potrzebujemy izolacji i najtańszej i najwyższej jakości opcji, czyli gliny ekspandowanej lub ekspandowanej. Jego cena będzie 4-5-krotnie niższa w porównaniu do ekstrudowanej pianki polistyrenowej. Dodatkowo, będziesz potrzebował odciętej hydroizolacji, którą musisz położyć na szorstkiej podstawie, ale nie na poduszce z piaskiem, jak niektórzy ją polecają. Powodem jest to, że hydroizolacja zapobiega przedostawaniu się wilgoci do piasku, pokruszonego kamienia lub przesiewania, a sucha poduszka przyczynia się do spadku przewodności cieplnej, dlatego odcięcie nad nią po prostu nie ma sensu!
• Kratka wzmacniająca do szorstkiego krawata nie jest jednak konieczna, jak również do wykończenia, górnego krawata, jeżeli płytka ceramiczna służy jako przednia okładka.. Ale ta siatka jest na ogół potrzebna, aby nie pojawiły się duże pęknięcia, a metalowe profile latarni świetnie sobie z tym radzą - obszar wylewania jest mały, więc instalacja armatchet lub drutu pozostaje w gestii użytkownika.

Zalecenie. Nie powinieneś monolitować fundamentem ani ścianami - podczas zakładania folii hydroizolacyjnej, owiń ją na ścianach powyżej poziomu przedniej okładki (a następnie odetnij nadmiar). Wykluczy to możliwość wzajemnego odkształcenia podczas osiadania fundamentu, a także będzie służyć jako przerwa dla zimnych mostów.

Układanie podłogi izolowanej termicznie

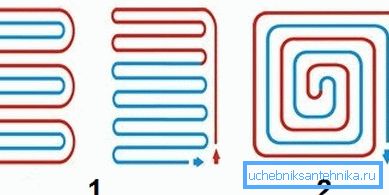

Przede wszystkim powinieneś sam zdecydować, w jaki sposób ułożyć rurę - do tego są dwa sposoby - wąż i spirala, chociaż pierwsza wersja może być wykonana na różne sposoby. Różnica polega na stosunku temperatur w obszarze przykrytym.

Tak więc, jeśli przewód rurowy na określonej trasie, a następnie powrócić natychmiast blisko niej, jak widać na zdjęciu po lewej górnej rysunku, temperatura podłogi będzie taki sam, a jeśli zostanie dokonana refundacja, jak wskazano w środku, to różnice będą odczuwalne pod stopami. Biorąc pod uwagę, że SNiP 41-01-2003 zaleca temperaturę podłogi nie większą niż 26 ° C w sypialni i nie więcej niż 31 ° C w pozostałej części, wariant środkowy nie będzie zbyt dobry, dlatego lepiej go unikać.

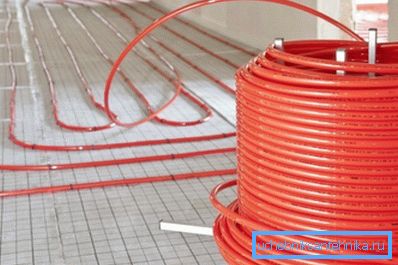

Na linii na ciepłej podłogi można stosować albo z polietylenu lub metalu bazy, ale z jakiegoś powodu, to zakłada się, że rura z polietylenu jest najbardziej odpowiednie do takiego przewodnika instalacji, a nawet w zatoce pokazuje należących do tego typu ogrzewania. Ale doświadczenie i praktyka tych prac wskazują na wiele wad podczas instalacji PE i jeden z nich jest niezdolność do wypełnienia górnej związać systemu z wypełnieniem wody (miękka ściany), a po połączeniu z budowy i naprawy pracy może nastąpić znacznie później! Ponadto koszt PE jest wyższy w porównaniu z laminatem na bazie metalu.

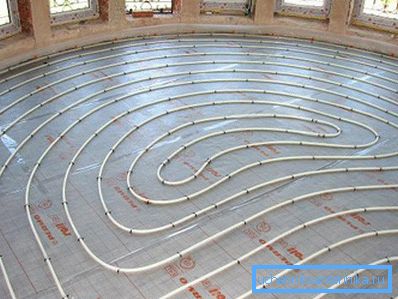

Laminat na bazie metalu jest o wiele bardziej praktyczny pod tym względem, tylko ma problem z ostrymi zakrętami - może się złamać, ale istnieje dość proste wyjście. Stalowa sprężyna o długości 20-30 cm jest noszona na rurze, a jej wewnętrzna średnica musi być 12 mm większa niż zewnętrzna część metalowo-plastikowa, to jest 17-18 mm. Sprężyna przepychana jest przez rurę, a każde zagięcie jest wykonywane za jej pomocą, to znaczy podczas procesu służy jako osłona.

Zalecenie. Podczas instalowania podłogi własnymi rękami należy unikać połączeń rur pod jastrychem. Jeśli powierzchnia podłogi jest zbyt duża i jedna wnęka nie jest dla ciebie wystarczająca, to lepiej podzielić ten obszar na kilka skrzydeł, tak aby wszystkie połączenia były tylko na grzebieniu dystrybucyjnym.

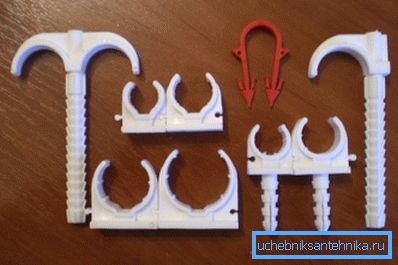

Mocowanie rur odbywa się za pomocą różnych klipsów, które są przymocowane do podłoża, zarówno kołków, jak i za pomocą klipsów, które są rozłożone na powierzchni w postaci taśmy lub dywanu. W każdym przypadku optymalna odległość między rurami wynosi 20-25 cm, ale zależy to również od grubości górnej listwy.

Ciepło wzrasta w postaci trójkąta o kątach 45? w stosunku do podłogi i musisz przeciąć krawędzie tego trójkąta tuż pod powierzchnią gotowej podłogi - aby ogrzewanie było najbardziej jednorodne.

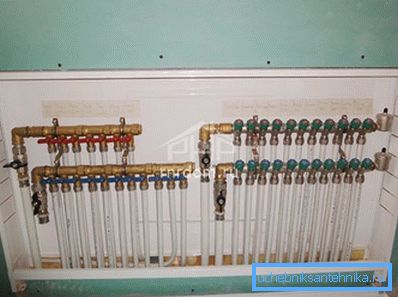

Każde skrzydło jest podłączone do domowego kotła grzewczego za pomocą grzebienia, które są zamontowane na ścianie lub w specjalnie wyposażonej niszy, jak pokazano na górnym zdjęciu. Konieczne jest zainstalowanie zaworu Mayevskiego na każdym grzebieniu, ponieważ w takim systemie nie ma odpływu.

Wniosek

Po zakończeniu układania ogrzewania w domu prywatnym rury wylewane są za pomocą jastrychu cementowo-piaskowego z dodatkiem plastyfikatora (proporcje są wskazane na pojemniku). Przebieg próbny można wykonać w ciągu 2-3 dni od wylania, ale jednocześnie temperatura chłodziwa nie powinna przekraczać 25-30 ° C, aby nie było pęknięć w podłodze.
