Obciążenie cieplne przy ogrzewaniu i inne parametry
Tematem tego artykułu jest definicja obciążenia cieplnego ogrzewania i innych parametrów, które należy obliczyć dla autonomicznego systemu ogrzewania. Materiał skupia się przede wszystkim na właścicielach prywatnych domów, z dala od urządzeń grzewczych i wymagających najprostszych formuł i algorytmów.
Więc idź.
Nadmiarowość i dokładne obliczenia
Od samego początku konieczne jest określenie jednej subtelności obliczeń: absolutnie dokładne wartości strat ciepła przez podłogę, sufit i ściany, które system grzewczy musi zrekompensować, są prawie niemożliwe do obliczenia. Możesz mówić tylko o pewnym stopniu wiarygodności szacunków.
Powodem jest to, że zbyt wiele czynników wpływa na utratę ciepła:
- Odporność termiczna ścian kapitałowych i wszystkich warstw materiałów wykończeniowych.
- Obecność lub brak zimnych mostów.
- Róża wiatrów i położenie domu na terenie.
- Praca wentylacji (która z kolei znowu zależy od siły i kierunku wiatru).
- Stopień nasłonecznienia okien i ścian.
Jest kilka dobrych wiadomości. Praktycznie wszystkie nowoczesne kotły grzewcze i rozproszone systemy grzewcze (podgrzewane podłogi, konwektory elektryczne i gazowe itp.) Są dostarczane z termostatami, które mierzą zużycie ciepła w zależności od temperatury w pomieszczeniu.
Z praktycznego punktu widzenia oznacza to, że nadwyżka mocy cieplnej wpłynie tylko na tryb ogrzewania: na przykład 5 kWh ciepła nie zostanie podane w ciągu jednej godziny ciągłej pracy przy mocy 5 kW, ale w ciągu 50 minut pracy przy mocy 6 kW. W ciągu następnych 10 minut kocioł lub inne urządzenie grzewcze pozostanie w trybie czuwania, nie zużywając elektryczności ani energii.
Dlatego: w przypadku obliczania obciążenia cieplnego naszym zadaniem jest ustalenie jego minimalnej dopuszczalnej wartości.
Jedyny wyjątek od ogólnej zasady wiąże się z eksploatacją klasycznych kotłów na paliwo stałe i wynika z faktu, że spadek ich mocy cieplnej wiąże się z poważnym spadkiem wydajności z powodu niepełnego spalania paliwa. Problem rozwiązuje się, instalując akumulator ciepła w obwodzie i dławiąc go za pomocą głowic termicznych.
Po rozpaleniu kocioł pracuje z pełną mocą i z maksymalną wydajnością aż do całkowitego spalenia węgla lub drewna opałowego; następnie zgromadzony akumulator ciepła zużyty na ciepło jest wydawany na utrzymanie optymalnej temperatury w pomieszczeniu.
Większość innych parametrów, które należy obliczyć, również pozwala na pewną nadmiarowość. Jednak o tym - w odpowiednich sekcjach artykułu.
Lista parametrów
Co właściwie powinniśmy wziąć pod uwagę?
- Całkowite obciążenie cieplne przy ogrzewaniu domu. Odpowiada to minimalnej wymaganej mocy kotła lub całkowitej mocy urządzeń w rozproszonym systemie grzewczym.
- Zapotrzebowanie na ciepło w oddzielnym pomieszczeniu.
- Liczba sekcji grzejnika przekroju i wielkość rejestru odpowiadająca pewnej wartości mocy cieplnej.
Uwaga: w przypadku gotowych grzejników (konwektorów, grzejników płytowych itp.) Producenci zazwyczaj podają łączną moc cieplną w dokumentacji towarzyszącej.
- Średnica rurociągu zdolnego do ogrzewania wody w celu zapewnienia niezbędnego przepływu ciepła.
- Parametry pompy obiegowej, która napędza chłodziwo w obwodzie o określonych parametrach.
- Wielkość zbiornika wyrównawczego, aby zrekompensować rozszerzalność cieplną chłodziwa.
Przejdźmy do wzorów.
Obciążenie cieplne
Jednym z głównych czynników wpływających na jego wartość jest stopień izolacji domu. SNiP 23-02-2003, regulujące ochronę cieplną budynków, normalizuje ten czynnik, wyprowadzając zalecane wartości oporu cieplnego ścian dla każdego regionu kraju.
Przedstawiamy dwa sposoby wykonywania obliczeń: dla budynków zgodnych z SNiP 23-02-2003 oraz dla domów o niestandardowym oporze cieplnym.
Znormalizowana odporność termiczna
Instrukcje obliczania mocy cieplnej w tym przypadku wyglądają tak:
- Jako wartość bazową przyjmuje się 60 watów na 1 m3 całkowitej (w tym ściany) objętości domu.
- Dla każdego z okien dodaje się dodatkowo 100 watów ciepła.. Za każde drzwi prowadzące na ulicę - 200 watów.
- Dodatkowy czynnik służy do zrekompensowania strat, które wzrastają w zimnych regionach.
Kraj Region | Współczynnik |
Krasnodar, Jałta, Soczi | 0,7 - 0,9 |
Moskwa i region, St. Petersburg | 1.2 - 1.3 |
Irkuck, Chabarowsk | 1,5 - 1,6 |
Chukotka, Jakucja | 1,8 - 2,0 |
Dla przykładu, wykonajmy obliczenia dla domu mierzącego 12 * 12 * 6 metrów z dwunastoma oknami i dwojgiem drzwi na ulicę w Sewastopolu (średnia styczniowa temperatura wynosi + 3C).
- Ogrzewana objętość wynosi 12 * 12 * 6 = 864 metrów sześciennych.
- Podstawowa moc cieplna wynosi 864 * 60 = 51 840 watów.
- Okna i drzwi nieco ją zwiększą: 51840+ (12 * 100) + (2 * 200) = 53440.
- Wyjątkowo łagodny klimat, ze względu na bliskość morza, zmusi nas do zastosowania współczynnika regionalnego 0,7. 53440 * 0,7 = 37408 watów. Jest na tej wartości i możesz nawigować.
Nienormalny opór cieplny
Co zrobić, jeśli jakość izolacji domowej jest zauważalnie lepsza lub gorsza od zalecanej? W tym przypadku, aby oszacować obciążenie cieplne, można zastosować formułę postaci Q = V * Dt * K / 860.
W tym:
- Q - ceniona moc cieplna w kilowatach.
- V to ogrzewana objętość w metrach sześciennych.
- Dt to różnica temperatur między ulicą a domem. Zwykle delta jest brana między zalecaną wartością dla wewnętrznego użytku budynku (+18 - + 22С) a średnią minimalną temperaturą ulicy w najzimniejszym miesiącu w ciągu ostatnich kilku lat.
Wyjaśnijmy: liczenie na absolutne minimum jest z zasady bardziej poprawne; Będzie to jednak oznaczać nadmierne koszty kotła i urządzeń grzewczych, których pełna pojemność będzie dostępna tylko raz na kilka lat. Ceną niewielkiego niedoszacowania obliczonych parametrów jest pewien spadek temperatury w pomieszczeniu w szczycie zimnej pogody, który można łatwo zrekompensować przez włączenie dodatkowych grzejników.
- K - współczynnik izolacji, który można pobrać z poniższej tabeli. Wartości pośrednie współczynnika są wyznaczane przez przybliżenie.
Opis budynku | Współczynnik izolacji |
3 - 4 | Układanie na pół cegły lub ścianie z desek lub profilowany arkusz na ramie; oszklenie z pojedynczą szybą |
2 - 2,9 | Murowanie, okna z podwójnymi szybami w drewnianych ramach |
1 - 1.9 | Cegła murarska i pół; okna z pojedynczymi szybami |
0,6 - 0,9 | Zewnętrzne ocieplenie za pomocą polyfoamu lub wełny mineralnej; dwukomorowe, energooszczędne okna z podwójnymi szybami |
Powtórzmy obliczenia dla naszego domu w Sewastopolu, wskazując, że jego ściany mają ściany murowane o grubości 40 cm (porowata skała osadowa) bez zewnętrznego wykończenia, a szyby są wykonane z okien jednoszybowych.
- Przyjmuje się, że współczynnik izolacji cieplnej wynosi 1,2.
- Obliczyliśmy wcześniej wielkość domu; jest równa 864 m3.
- Przyjmiemy temperaturę wewnętrzną równą zalecanemu SNiP dla regionów o niższym szczycie temperatur powyżej -31С - +18 stopni. Informacje o przeciętnym minimum podpowiedzą światowej sławy encyklopedię internetową: jest ona równa -0,4C.
- Obliczenia będą zatem miały postać Q = 864 * (18 - -0,4) * 1,2 / 860 = 22,2 kW.
Jak łatwo zauważyć, obliczenia dały wynik, który różni się od wyniku uzyskanego przez pierwszy algorytm o półtora raza. Przede wszystkim dlatego, że średnie minimum używane przez nas znacznie różni się od absolutnego minimum (około -25 ° C). Zwiększenie delty temperatury o półtorej godziny dokładnie w tym samym czasie spowoduje wzrost szacowanego zapotrzebowania na ciepło w budynku.
Gigacaloria
Przy obliczaniu ilości energii cieplnej otrzymywanej przez budynek lub pomieszczenie, wraz z kilowatogodzinami, stosuje się inną wartość - gigacalorie. Odpowiada ona ilości ciepła potrzebnego do ogrzania 1000 ton wody w 1 stopniu pod ciśnieniem 1 atmosfery.
Jak przeliczyć kilowaty mocy cieplnej w gigacalories zużytego ciepła? To proste: jedna gigacaloria wynosi 1162,2 kW / h. Tak więc, przy szczytowej mocy źródła ciepła 54 KW, maksymalne godzinowe obciążenie przy grzaniu będzie wynosić 54 / 1162,2 = 0,046 Gcal * godziny.
Jest to przydatne: dla każdego regionu kraju władze lokalne regulują zużycie ciepła w gigcalorii na metr kwadratowy powierzchni w ciągu miesiąca. Średnia wartość w Federacji Rosyjskiej wynosi 0,0342 Gcal / m2 miesięcznie.
Pokój
Jak obliczyć zapotrzebowanie na ciepło dla pojedynczego pokoju? Tutaj stosowane są te same schematy obliczeniowe, co w przypadku domu jako całości, z jedną poprawką. Jeżeli ogrzewany pokój sąsiaduje z pomieszczeniem bez własnych urządzeń grzewczych, jest uwzględniany w obliczeniach.
Tak więc, jeśli powierzchnia pokoju 4 * 5 * 3 m przylega korytarz 1,2 * 4 * 3 m, a pojemność cieplna grzejnika jest obliczany dla objętości 4 * 5 * 3 + 1,2 * 4 * 3 = 60 + 14 4 = 74,4 m3.
Urządzenia grzewcze

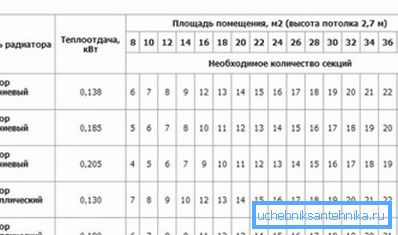

Grzejniki segmentowe
Ogólnie informacje o przepływie ciepła na sekcję można zawsze znaleźć na stronie internetowej producenta.
Jeśli nie jest znana, możesz polegać na następujących przybliżonych wartościach:
- Odlew żeliwny - 160 watów.
- Sekcja bimetaliczna - 180 watów.
- Profil aluminiowy - 200 watów.
Jak zawsze, istnieje wiele subtelności. Przy bocznym połączeniu grzejnika z 10 lub więcej częściami, różnica temperatur pomiędzy proksymalnym do wkładki i końcowymi odcinkami będzie dość znacząca.
Nawiasem mówiąc: efekt dojdzie do zera, jeśli wkładka jest połączona po przekątnej lub z dołu do dołu.
Ponadto producenci grzejników zwykle określają moc dla bardzo specyficznej delty temperatury między chłodnicą a powietrzem, równej 70 stopni. Zależność strumienia ciepła od Dt jest liniowa: jeśli akumulator jest o 35 stopni gorętszy od powietrza, moc cieplna baterii będzie dokładnie równa połowie zadeklarowanej.
Na przykład, gdy temperatura powietrza w pomieszczeniu wynosi + 20 ° C, a temperatura płynu chłodzącego w + 55 ° C, moc sekcji aluminiowej o standardowym rozmiarze będzie wynosić 200 / (70/35) = 100 watów. Aby zapewnić moc 2 kW, potrzebujesz 2000/100 = 20 sekcji.
Rejestry
Własnoręcznie wykonane rejestry wyróżniają się na liście urządzeń grzewczych.
Producenci z oczywistych powodów nie mogą określić swojej pojemności cieplnej; jednak łatwo to obliczyć samodzielnie.
- W przypadku pierwszej sekcji rejestru (rura pozioma o znanych wymiarach) moc jest równa iloczynowi jej średnicy zewnętrznej i długości w metrach, delcie temperatury między chłodziwem i powietrzem w stopniach oraz stałemu współczynnikowi 36,5356.
- W przypadku kolejnych odcinków, które znajdują się w górnym strumieniu ciepłego powietrza, stosuje się dodatkowy współczynnik wynoszący 0,9.
Przeanalizujmy inny przykład - obliczamy strumień ciepła dla rejestru czterorzędowego o średnicy przekroju 159 mm, długości 4 metrów i temperaturze 60 stopni w pomieszczeniu o temperaturze wewnętrznej + 20 ° C.
- Temperatury Delta w naszym przypadku to 60-20 = 40C.
- Przekształcamy średnicę rury w metrach. 159 mm = 0,159 m.
- Oblicz moc cieplną pierwszej sekcji. Q = 0,159 * 4 * 40 * 36,5356 = 929,46 watów.
- Dla każdej następnej sekcji moc będzie równa 929,46 * 0,9 = 836,5 watów.
- Całkowita moc wyniesie 929,46 + (836,5 * 3) = 3500 (zaokrąglone) watów.
Średnica rurociągu
Jak określić minimalną wartość wewnętrznej średnicy wypełnienia rury lub wkładki do urządzenia grzewczego? Nie będziemy wspinać się w dziczy i używać tabeli zawierającej wyniki końcowe dla różnicy między przepływem a przepływem powrotnym 20 stopni. Ta wartość jest typowa dla systemów autonomicznych.
Maksymalna prędkość przepływu chłodziwa nie powinna przekraczać 1,5 m / s, aby uniknąć hałasu; częściej orientowane z prędkością 1 m / s.
Średnica wewnętrzna, mm | Moc cieplna obwodu, W przy prędkości przepływu, m / s | ||
0,6 | 0,8 | 1 | |
8 | 2450 | 3270 | 4090 |
10 | 3830 | 5110 | 6390 |
12 | 5520 | 7360 | 9200 |
15 | 8620 | 11 500 | 14370 |
20 | 15330 | 20440 | 25550 |
25 | 23950 | 31935 | 39920 |
32 | 39240 | 52320 | 65400 |
40 | 61315 | 81750 | 102190 |
50 | 95800 | 127735 | 168670 |
Na przykład dla kotła o mocy 20 kW minimalna średnica wewnętrzna wypełnienia przy natężeniu przepływu 0,8 m / s będzie równa 20 mm.

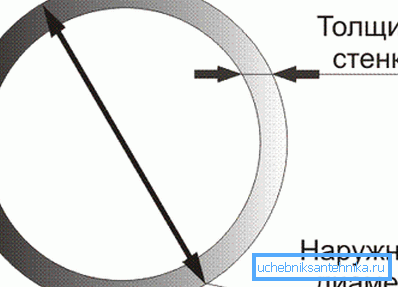

Uwaga: średnica wewnętrzna jest zbliżona do pilota (przejście warunkowe) stalowej rury. Plastikowe i metalowo-plastikowe rury są zwykle oznaczone zewnętrzną średnicą, która jest 6-10 mm większa od wewnętrznej. Tak więc rura polipropylenowa o rozmiarze 26 mm ma wewnętrzną średnicę 20 mm.
Pompa cyrkulacyjna
Ważne są dla nas dwa parametry pompy: jej głowa i osiągi. W prywatnym domu, przy każdej rozsądnej długości obwodu, minimalne ciśnienie dla najtańszych pomp wynosi 2 metry (0,2 kgf / cm2): to ta różna wartość krąży w systemie ogrzewania budynków mieszkalnych.
Wymagana wydajność jest obliczana za pomocą wzoru G = Q / (1,163 * Dt).
W tym:
- G - wydajność (m3 / godz.).
- Q to moc obwodu, w którym zainstalowana jest pompa (KW).
- Dt jest różnicą temperatur między rurociągami bezpośrednim i powrotnym w stopniach (w układzie autonomicznym typowa wartość to Dt = 20С).
Dla obwodu o obciążeniu cieplnym 20 kilowatów, ze standardową różnicą temperatur, pojemność obliczeniowa wyniesie 20 / (1,163 * 20) = 0,86 m3 / godzinę.
Zbiornik wyrównawczy
Jednym z parametrów, które należy obliczyć dla układu autonomicznego, jest objętość zbiornika wyrównawczego.
Dokładne obliczenia opierają się na dość długim szeregu parametrów:
- Temperatura i rodzaj chłodziwa. Współczynnik rozszerzalności zależy nie tylko od stopnia nagrzania akumulatorów, ale także od tego, co są napełniane: mieszaniny woda-glikol rozszerzają się.
- Maksymalne ciśnienie robocze w układzie.
- Ciśnienie ładowania w zbiorniku, w zależności, z kolei, od ciśnienia hydrostatycznego obwodu (wysokość górnego punktu obwodu nad zbiornikiem wyrównawczym).
Istnieje jednak jeden niuans, który pozwala znacznie uprościć obliczenia. Jeśli niedoszacowanie objętości zbiornika w najlepszym wypadku doprowadzi do stałego uruchomienia zaworu bezpieczeństwa, aw najgorszym - do zniszczenia obwodu, to jego nadmiar objętości nic nie zaszkodzi.
Z tego powodu zbiornik jest zwykle pobierany z przesunięciem równym 1/10 całkowitej ilości płynu chłodzącego w układzie.
Wskazówka: aby sprawdzić objętość obwodu, wystarczy napełnić ją wodą i spuścić do miski pomiarowej.
Wniosek
Mamy nadzieję, że powyższe schematy obliczeniowe uprościją życie czytelnika i uwolnią go od wielu problemów. Jak zwykle, wideo dołączone do artykułu zapewni jej dodatkowe informacje.
