Obliczanie gcal dla ogrzewania: metody i formuły pomiarowe

Czym jest ta jednostka - gigakaloriya? Jak to się ma do zwykłych kilowatogodzin energii cieplnej? Jakie dane są potrzebne do obliczenia ciepła uzyskanego w pokoju w gigcalorii? Na koniec, jakie formuły są używane do obliczenia? Spróbujmy odpowiedzieć na te pytania.

Co to jest

Zaczynamy od następnej definicji. Kalorie to ilość energii potrzebna do podgrzania 1 grama wody na stopień Celsjusza pod ciśnieniem atmosferycznym.

Ponieważ, w porównaniu z kosztami ogrzewania do ogrzewania pomieszczeń, jedna kaloria jest śmiesznie małą ilością, obliczenia zwykle wykorzystują gigacalorie (Gcal) równe miliardowi (10 ^ 9) kalorii.

Wykorzystanie tej konkretnej wartości jest określone w Zasadach Rachunkowości dla Energii Ciepła i Chłodziwa wydanych przez Ministerstwo Paliw i Energii Federacji Rosyjskiej w 1995 roku.

Informacja: średnie standardowe zużycie ciepła w Rosji wynosi 0,0342 gigacalorii na metr kwadratowy całkowitej powierzchni mieszkań miesięcznie. Normy dla różnych regionów różnią się w zależności od strefy klimatycznej i są określane przez lokalne organy ustawodawcze.

Co to jest Gcal w ogrzewaniu w bardziej znanych nam wartościach?

• Jedna gigacaloria wystarcza do podgrzania 1000 ton wody o jeden stopień.
• Odpowiada to 1162.2222 kilowatogodzin.

Dlaczego tego potrzebujesz

Budynki mieszkalne

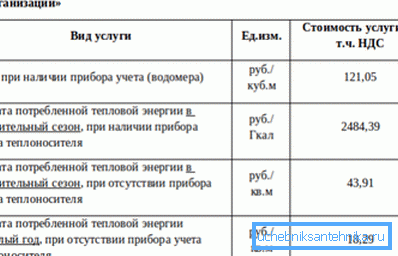

Wszystko jest bardzo proste: gigacalorie są używane w obliczeniach ciepła. Wiedząc, ile energii cieplnej pozostało w budynku, konsument może być rozliczony dość konkretnie. Dla porównania, gdy centralne ogrzewanie działa bez licznika, wystawiana jest faktura dla obszaru ogrzewanego pomieszczenia.

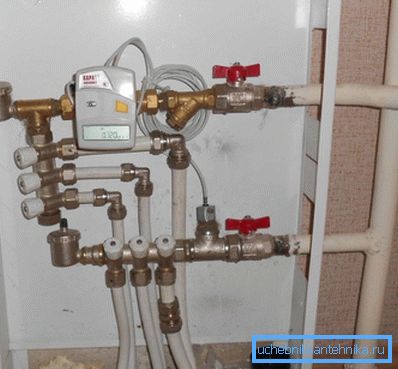

Obecność licznika ciepła oznacza poziome sekwencyjne lub kolektorowe okablowanie rur grzewczych: w mieszkaniu są zainstalowane płaskie rury zasilające i powrotne; konfiguracja systemu budynku mieszkalnego jest określona przez właściciela. Schemat ten jest typowy dla nowych budynków i między innymi umożliwia elastyczną kontrolę zużycia ciepła, wybierając między komfortem a ekonomią.

Jak jest dostosowanie?

• Dławienie samych grzejników. Przepustnica pozwala ograniczyć dławiki chłodnicy, zmniejszając jej temperaturę, a co za tym idzie, koszt ciepła.
• Instalowanie wspólnego termostatu na rurze powrotnej. Natężenie przepływu chłodziwa zostanie określone przez temperaturę w pomieszczeniu: wzrośnie, gdy powietrze ochłodzi się i zmniejszy się po ogrzaniu.

Domy prywatne

Właścicielem domku jest przede wszystkim cena gigacalorii ciepła z różnych źródeł. Pozwalamy sobie na przybliżone wartości dla regionu Nowosybirska dla taryf i stawek z 2013 roku.

Dla porównania: centralne ogrzewanie w czasie zbierania danych statystycznych kosztowało 1467 rubli za gigakaloriję.

Liczniki

Jakie dane są potrzebne do rozliczania ciepła?

Łatwo zgadnąć:

1. Przepływ chłodziwa przez urządzenia grzewcze.
2. Jego temperatura na wejściu i wyjściu z odpowiedniej sekcji obwodu.

Do pomiaru przepływu wykorzystywane są dwa rodzaje mierników.

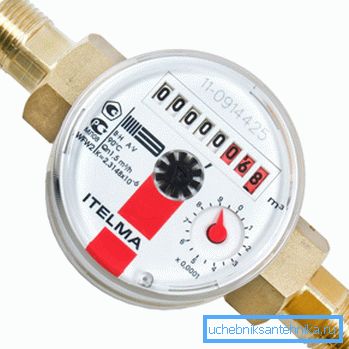

Liczniki wirników

Liczniki przeznaczone do ogrzewania i ciepłej wody użytkowej różnią się od tych używanych w zimnej wodzie tylko materiałem wirnika: jest on bardziej odporny na wysokie temperatury.

Sam mechanizm jest taki sam:

• Przepływ chłodziwa powoduje obrót wirnika.
• Przenosi obrót do mechanizmu pomiarowego bez bezpośredniej interakcji za pomocą stałego magnesu.

Pomimo prostoty konstrukcji, mierniki mają raczej niski próg wyzwalania i są dobrze chronione przed oszustwami danych: każda próba hamowania wirnika za pomocą zewnętrznego pola magnetycznego opiera się na obecności antymagnetycznego mechanizmu ekranu.

Liczniki z rejestratorem różnicowym

Urządzenie drugiego rodzaju liczników jest oparte na prawie Bernoulliego, które stwierdza, że ​​ciśnienie statyczne w strumieniu cieczy lub gazu jest odwrotnie proporcjonalne do jego prędkości.

Jak wykorzystać tę cechę hydrodynamiki do obliczenia przepływu chłodziwa? Wystarczy zablokować mu drogę za pomocą podkładki ustalającej. Spadek ciśnienia na podkładce będzie wprost proporcjonalny do prędkości przepływu przez nią. Zapisując ciśnienie za pomocą pary czujników, można łatwo obliczyć natężenie przepływu w czasie rzeczywistym.

Co ciekawe: urządzenie licznika sugeruje obecność w nim elektroniki. Większość modeli tego typu mierników zapewnia nie tylko dane surowe - zużycie wody i jej temperaturę - ale także oblicza faktyczne wykorzystanie ciepła. Moduł sterujący takich urządzeń ma port do podłączenia do komputera i może być ponownie skonfigurowany własnymi rękami w ramach zmienionego schematu obliczeniowego.

A co, jeśli nie chodzi o zamknięty obieg grzewczy, ale o system otwarty z możliwością wyboru CWU? Jak rejestrować przepływ ciepłej wody?

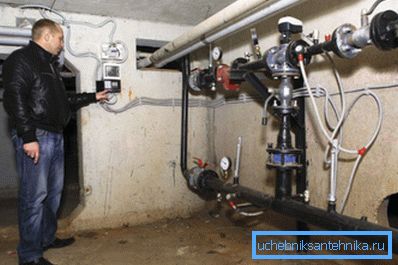

Rozwiązanie jest oczywiste: w tym przypadku podkładki ustalające i czujniki ciśnienia są umieszczone na przewodach zasilających i powrotnych ogrzewania. Różnica między przepływem płynu chłodzącego między gwintami i wskaże ilość ciepłej wody użytą w gospodarstwie domowym.

Formuły

Jak obliczyć Gcal do ogrzewania w obecności liczników na obu liniach dla otwartego (z ciepłą wodą) lub zamkniętego (bez ciepłej wody) systemu?

Wzór obliczeniowy to Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

W tym:

• Q to wymagana ilość energii cieplnej w gigacalories.
• V1 i V2 - przepływ chłodziwa przez przepływ i przepływ powrotny w tonach.

Przydatne: liczniki, z oczywistych powodów, pokazują zużycie w metrach sześciennych, a nie w tonach. Rzeczywista masa metr sześciennych gorącej wody technologicznej jest nieco inna niż jedna tona; ale różnica na tle błędów miernika jest znikoma, więc możesz bezpiecznie korzystać z odczytów licznika w metrach sześciennych.

• T1 to temperatura na wlocie do obwodu (przepływu).
• T2 - temperatura na wyjściu obwodu (powrót).
• T to temperatura zimnej wody, która zasila trasę, aby zrekompensować straty. W sezonie grzewczym przyjmuje się, że jest to +5 С, poza sezonem - +15 С.
• Podział przez 1000 jest konieczny właśnie po to, by wynik nie był mega, ale w gigacalories. W przeciwnym razie musielibyśmy ponownie obliczyć zużycie wody w tysiącach ton.

Tak więc, przy przepływie licznika przy zasilaniu 52 m3, przepływ powrotny wynosi 44 m3, temperatura zasilania wynosi 95 ° C, a przepływ powrotny wynosi 70 ° C w domu ((52 * (95-5)) - (44 * (70-5)) / 1000 = 1,82 Gcal ciepła.

Uwaga: zużycie wody jest naliczane osobno. Rozważamy tylko zużycie energii cieplnej.

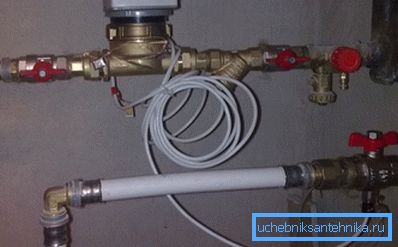

Jakie są instrukcje obliczeń, jeśli masz tylko jeden licznik na boisku? Oczywiście zakłada się, że mówimy o zamkniętym systemie (bez cwu).

Formuła obliczeniowa to Q = V * (T1-T) / 1000.

Na przykład, woda z szybkością przepływu 52 m3 i temperatury cieczy chłodzącej w temperaturze 95 ° C na boisko pozostają w płaskiej 52 * (95-5) / 1000 = 4,68 gigakalorii.Kak łatwo zauważyć, taki system liczenia znacznie mniej korzystne dla konsumentów.

Wniosek

Mamy nadzieję, że informacje oferowane czytelnikowi pomogą mu zaoszczędzić na ogrzewaniu. Jak zawsze, dodatkowe materiały tematyczne można znaleźć w załączonym filmie. Sukcesy!
