Obliczanie grzejników bimetalicznych dla obszaru, objętości

Jakie są obliczenia grzejników bimetalicznych na terenie mieszkania? Jak obliczyć liczbę sekcji wymaganych do ogrzewania domu lub mieszkania o niestandardowej wysokości sufitu? W naszym artykule postaramy się znaleźć odpowiedzi na te i kilka innych pytań.

Etapy obliczeń

Obliczanie bimetalicznych sekcji grzejników ogrzewania składa się z dwóch etapów:

1. Oszacowanie zapotrzebowania na pojemność cieplną;

Uwaga: według powierzchni można ją obliczyć tylko w przypadku standardowej (odpowiadającej aktualnej izolacji SNiP) kopert budynków i standardowej (2,5 m) wysokości sufitu. W innych przypadkach system rozliczeń jest znacznie bardziej skomplikowany.

1. Ponowne obliczenie mocy cieplnej w liczbie sekcji biorąc pod uwagę strumień cieplny odpowiadający jednej sekcji.

Przepływ ciepła do sekcji

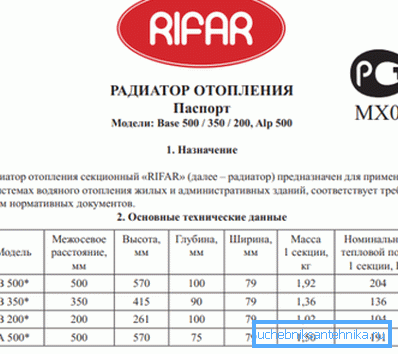

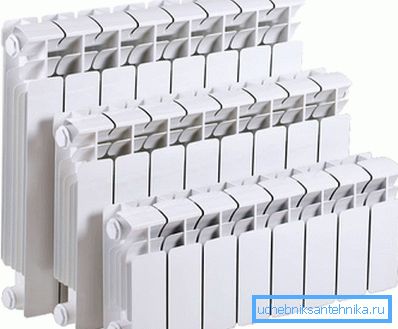

Zacznijmy od prostszego zadania. Obliczenia bimetalicznego odcinka grzejnika sugerują zapotrzebowanie na dane referencyjne - strumień ciepła dla jednej sekcji. Oto jego szacunkowe wartości dla różnych wielkości grzejników:

Jednak, jak zwykle w takich przypadkach, sztuczka tkwi w szczegółach.

• Producenci zgłaszają wartość strumienia ciepła dla temperatury chłodziwa w 90 ° C w temperaturze w ogrzewanym pomieszczeniu o temperaturze +20 C (Dt = 70 ° C). Koszt obniżenia temperatury chłodziwa do +55 C (Dt = 55 C) to dwukrotny spadek w sekcji mocy;
• Przy bocznym podłączeniu grzejnika i jego znacznej długości moc końcowych odcinków (po dziesiątym) zmniejszy się o 10-40%;
• Podłączenie od dołu do dołu spowoduje spadek mocy sekcji o 10 - 13%, ale gwarantuje równomierne nagrzewanie na całej długości;
• Połączenie diagonalne na dowolnej długości baterii zapewni transfer ciepła 2-3% poniżej nominalnej;

• Zamrażanie sekcji końcowych na kilka lat ponownie zmniejszy ich wymianę ciepła o 1,2-1,5 razy;
• Wreszcie, zainstalowanie grzejnika w niszy lub pudełku będzie miało również szkodliwy wpływ na efektywność ogrzewania.

Wskazówka: obliczenia mocy najlepiej wykonywać przy współczynniku bezpieczeństwa 1,2. Nadmierna moc może zostać zmniejszona poprzez dławienie urządzenia za pomocą zaworu stożkowego lub głowicy termicznej.

Schematy

Proste obliczenie powierzchni

Obliczenie powierzchni grzejników bimetalowych jest niezwykle proste:

1. Na 1 m2 ogrzewanej powierzchni w projekcie położono moc cieplną 100 watów;

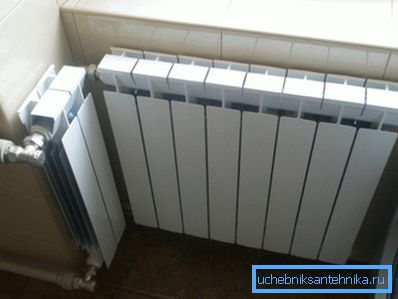

2. Dla zimnych i ciepłych regionów kraju stosuje się współczynnik korygujący (od 0,7 dla Terytorium Krasnodarskiego do 2,0 dla Chukotki i Jakucja). Tak więc, w przypadku 15-metrowego pokoju na terytorium Chabarowska (współczynnik regionalny 1,6) zajmie 15 * 100 * 1,6 = 2400 watów ciepła. Przy mocy sekcji 180 watów, ich minimalna ilość będzie wynosiła 2400/180 = 14 (z zaokrągleniem) sztuk.

Co ciekawe: typowy kalkulator do obliczania grzejników bimetalicznych na stronach internetowych sprzedawców lub producentów wykorzystuje właśnie taki algorytm obliczeniowy. Dodatkowe czynniki, takie jak stopień izolacji budynku lub wysokość sufitu, są niezwykle rzadkie.

Obliczanie objętościowe

Oczywiste jest, że przy znacznej wysokości sufitu w mieszkaniu zapotrzebowanie na ciepło wzrośnie dramatycznie: im większa objętość powietrza, tym więcej ciepła będzie potrzebne do ogrzania go do temperatury spełniającej normy sanitarne.

W przypadku pomieszczeń o nietypowej wysokości często stosuje się kilka poprawionych instrukcji, biorąc pod uwagę szereg dodatkowych czynników:

• Na 1 m3 objętości w projekcie położono 40 W mocy cieplnej;
• W przypadku mieszkań narożnych i przednich w budynku mieszkalnym stosuje się współczynnik zmiany wynoszący 1,2 dla skrajnych podłóg 1,3;
• Dodatkowe 100 watów jest dodawane do każdego okna;

• Uwzględniono także współczynnik regionalny (0,7 - 2,0).

Zróbmy to własnymi rękami, aby obliczyć zapotrzebowanie na ciepło w pomieszczeniu z jednym oknem umieszczonym w środku budynku mieszkalnego w mieście Jałta (Krym) o wymiarach 4,6 x 5,7 metra i wysokości sufitu wynoszącej 4,5 metra.

1. Objętość pomieszczenia wyniesie 4,6 * 5,7 * 4,5 = 118 m3;
2. Współczynnik regionalny dla Jałty (średnia styczniowa temperatura +4 C) wynosi 0,7; Nie ma innych czynników korekcyjnych;
3. Zapotrzebowanie na ciepło będzie wynosić (118 * 40 + 100) * 0,7 = 3374 watów;
4. Obliczając liczbę sekcji bimetalicznych grzejników grzewczych, otrzymamy w sekcji 180 watów wartość 19.

Przypomnijmy: przy takiej długości grzejnika jest on podłączony od dołu do dołu lub po przekątnej.

Obliczanie objętościowe dla nietypowego ocieplenia

Najbardziej uniwersalny schemat, który uwzględnia objętość pomieszczenia, różnicę temperatur z ulicą i integralny współczynnik izolacji budynku: Q = V * Dt * k / 860.

Dzięki temu:

• Moc Q uzyskujemy w kilowatach;
• Jako Dt stosuje się różnicę między średnią temperaturą wewnętrzną (dla mieszkania - normą sanitarną temperatury) a średnią minimalną najzimniejszego miesiąca zimy;

• k pochodzi z poniższej tabeli:

Ponownie obliczmy zapotrzebowanie na ciepło dla naszego pokoju w Jałcie, ale z kilkoma nowymi wprowadzającymi:

• Budynek nie jest izolowany od zewnątrz i jest wykonany z cegły. Grubość muru - 500 mm. Podwójne szyby;

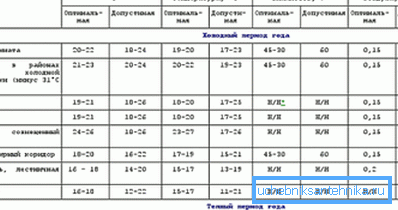

• Z normą sanitarną temperatury zimowej w strefie mieszkalnej o temperaturze +18 C, średnia minimalna stycznia w Jałcie wynosi -3 ° C.

Przechodzimy do obliczeń.

• Już wcześniej obliczyliśmy wielkość lokalu - 118 m3;
• Dt jest równy różnicy + 18C i -3C - 21 stopni;
• Przyjmujemy współczynnik izolacji równy 1,1;
• Obliczenia jako całości przyjmą formę Q = 118 * 21 * 1.1 / 860 = 3,16 kW lub 3160/180 = 18 sekcji.

Wniosek

Jak widać, zastosowane schematy obliczeniowe dla urządzeń grzewczych są dość zróżnicowane i przewidywalnie dają pewne różnice w wynikach. Dowiedz się więcej o tym, jak obliczyć grzejniki bimetaliczne, pomoc wideo w tym artykule. Sukcesy!
