Obliczanie grzejników w prywatnym domu: jakie są baterie i

Ocieplenie i ogrzewanie własnego domu zawsze ma jedną z podstawowych wartości w życiu człowieka, szczególnie jeśli mieszka on w zimnych regionach, dlatego można użyć kalkulatora do obliczenia grzejników prywatnego domu lub wykonać takie obliczenia samodzielnie, co będzie bardziej dokładne.

Ale nie wystarczy obliczyć, ile sekcji potrzebujesz w danym pomieszczeniu, musisz także zadbać o maksymalny przepływ ciepła z urządzeń, który jest związany z ich połączeniem i typem obwodu, a także o prawidłową lokalizację urządzeń, co ma również wielkie znaczenie dla stworzenia mikroklimatu.

Oczywiście, istnieje wiele wymagań, ale nie są one tak skomplikowane, jak może się wydawać na pierwszy rzut oka, które powiemy teraz, a także zademonstrujemy na temat wideo w tym artykule.

Jak obliczyć moc chłodnicy

Istnieją dość skomplikowane obliczenia, które są stosowane w projektowaniu budynków mieszkalnych i publicznych, które uwzględniają wiele różnych niuansów, które być może są znane tylko projektantom.

Oferujemy prostszy sposób obliczania, w którym małe błędy są możliwe, ale mimo wszystko ta metoda działa i nikomu nie zawiodła.

Czym są grzejniki

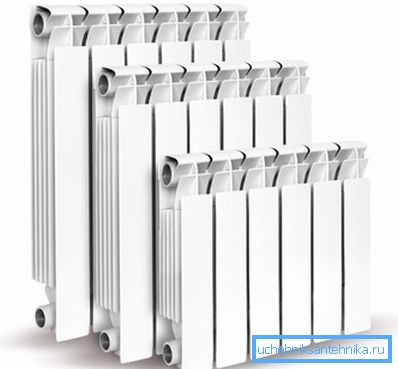

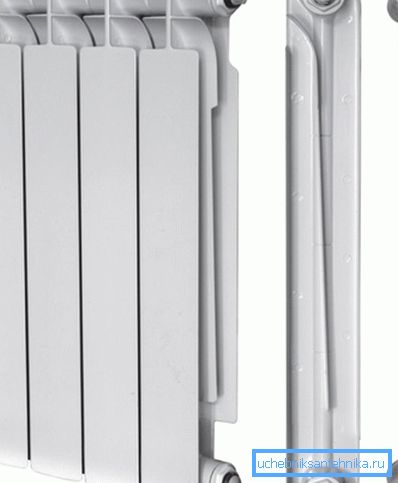

• Bimetaliczne grzejniki grzewcze dziś można nazwać najbardziej pożądane nie tylko systemy autonomiczne, ale także scentralizowane - mimo że ich cena jest wyższa niż cena żeliwa, lokatorzy instalują je zamiast żeliwa w swoich mieszkaniach na prywatnych. Taka popularność nie jest daremna - urządzenie składa się z dwóch metali - wewnątrz znajduje się stal, która wytrzyma prawie każde ciśnienie możliwe w obiegu grzewczym, nawet w budynkach wielopiętrowych, a na górze jest aluminium, które ma bardzo wysokie przewodnictwo cieplne. Z reguły takie baterie mają charakter przekrojowy, a wielkość jednego urządzenia będzie zależeć od mocy wymaganej do ogrzewania określonego pomieszczenia.

Tabela parametrów niektórych producentów grzejników bimetalowych

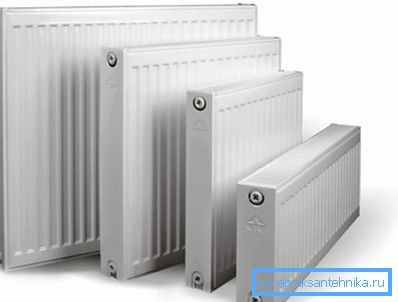

• Największy budżet można nazwać grzejnikami stalowymi., gdzie występuje bardzo wysoki transfer ciepła, który jest uzyskiwany ze względu na odległość pomiędzy osiami i płyt w kształcie litery U umieszczonych na rurach, gdzie cyrkuluje chłodziwo. Mogą to być jedna, dwie lub trzy, z których, naturalnie, moc urządzenia wzrasta wraz z krążącą w nim taką samą ilością wody.
• Takie struktury są wystarczająco wytrzymałe i wytrzymują wysokie ciśnienie, ale ich głównym problemem jest ich podatność na korozję. i to jest prawdopodobnie główny powód, dla którego instrukcja nie zaleca korzystania z nich w scentralizowanym ogrzewaniu - podczas zejścia wody tlen wnika do zbiornika, co powoduje reakcję i urządzenie rdzewieje. Również grzejniki stalowe są używane jako podgrzewacze na ręczniki, ale jako baterie są one wytwarzane tylko na indywidualne zamówienie, ponieważ w tym przypadku potrzebna jest stal ocynkowana lub nierdzewna, a to jest bardzo drogie.

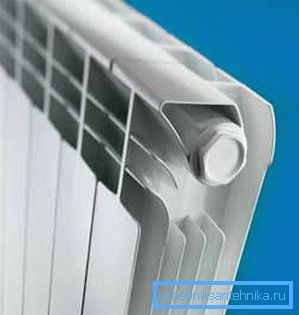

• Grzejniki aluminiowe mają największe rozpraszanie ciepła., które mogą być wykonane, zarówno w przekroju, jak i w panelu, i są wykonywane albo przez wtrysk albo wytłaczanie (druga metoda jest nieco tańsza, ale tutaj słabym punktem jest klejone lub spawane złącze). Oczywiście urządzenia grzewcze wykonane z takiego metalu są bardzo drogie, ale jak pan rozumie, płacą za jakość, a ponadto za dużo pieniędzy, ale mogą być używane tylko w systemach autonomicznych. Faktem jest, że płyn chłodzący krążący w takich urządzeniach powinien być środkiem przeciw zamarzaniu ze specjalnymi dodatkami, które są odporne na korozję i osadzanie się kamienia, i jest to możliwe tylko w autonomicznych obwodach.

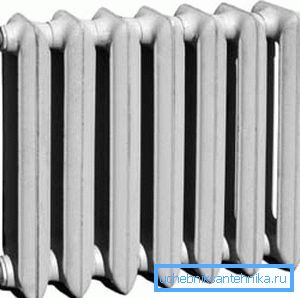

• I, oczywiście, jest boleśnie znany dla wszystkich żeliwnych baterii., jak na powyższym zdjęciu, które są montowane w ogromnej większości mieszkań w wielopiętrowych budynkach i są instalowane w nowych budynkach do dziś, i bardzo dobrze się ugruntowały. Głównymi wadami takich urządzeń są duża pojemność sekcji (trzeba nagrzać dużo wody) i grube ściany, które nagrzewają się przez długi czas, ale także schładzają się przez długi czas. Ale scentralizowane systemy grzewcze doskonale radzą sobie z takimi niedociągnięciami - ich objętość niewiele znaczy na tle ogólnym, ale powolne chłodzenie jest bardzo wygodne, ponieważ wiąże się z okresowymi cyklami cyrkulacji - gdy system nie działa, ciepło jest magazynowane (w przypadku obwodów autonomicznych takie grzejniki będą drogie w eksploatacji) .

Oblicz moc

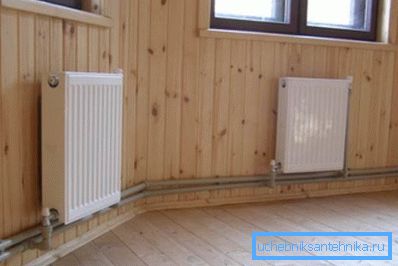

Uwaga Należy zauważyć, że najbardziej efektywne miejsce do umieszczenia grzejnika znajduje się pod oknem. Ciepłe powietrze z urządzenia, wznoszące się, stanowi barierę dla zimnych strumieni, które poruszają się ze szkła.

Jak już powiedzieliśmy, nie będziemy musieli zajmować się skomplikowanymi obliczeniami, ponieważ można w prosty sposób obliczyć grzejniki dla prywatnego domu i nawet jeśli nie jest to całkowicie dokładne, jest to skuteczne i większość hydraulików robi to bez uruchamiania systemu. do pracy bez reklamacji.

Istnieją jednak dwa sposoby obliczania - pod względem powierzchni i objętości pomieszczenia - pierwsza opcja jest możliwa tylko wtedy, gdy wysokość sufitu nie przekracza 270 cm, ale jeśli liczba ta okaże się większa, wówczas w takich przypadkach moc obliczana jest z normy na metr sześcienny.

Zwróć uwagę! W przypadku Moskwy i regionu moskiewskiego na metr kwadratowy powierzchni potrzeba 100 watów energii cieplnej, a jeśli obliczono na podstawie objętości, potrzeba 41 watów na m 3.

Nauczmy się obliczać liczbę grzejników w prywatnym domu według powierzchni (sufity nie większe niż 270 cm) i do tego użyjemy wzoru K liczba sekcji = S * 100 / P, gdzie S jest wielkością naszego pokoju, a P jest moc cieplna jednej sekcji. Na przykład, weźmy mały pokój 34 m, co oznacza, że ​​mamy S = 12m2, a dla jednostki bierzemy sekcję Grandini grzejnika o mocy 130W.

W takim przypadku, jeśli mamy takie dane, to podstawimy je do formuły, a następnie liczbę K sekcji = S * 100 / P = 12 * 100/130 = 9,23. Ale z reguły zaokrąglanie odbywa się w dużym stopniu, co oznacza, że ​​w przypadku pomieszczenia o powierzchni 12 m2 potrzebna jest chłodnica z 10 sekcji, jeśli jest to Grandini 350 (w przypadku innych urządzeń, patrz wartość mocy w tabeli).

W tych przypadkach, jeśli na przykład sufit ma 3 m, odpowiednia jest inna formuła - V * 41 / P i zajmujemy pokój o tym samym obszarze, a następnie liczba sekcji K = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 lub 12 odcinków podobnego grzejnika.

Wniosek

Należy zauważyć, że można wykonywać obliczenia własnymi rękami dla jakichkolwiek grzejników, a metal nie ma tu znaczenia - moc sekcji lub panelu jest w każdym przypadku wskazana przez producenta. Tylko urządzenia panelowe, które musisz liczyć nie w sekcjach, ale w kawałkach, używając podobnych wzorów, gdzie P będzie równe mocy jednego grzejnika płytowego.
