Obliczanie grzejników według powierzchni i objętości

Obliczanie grzejników podczas budowy prywatnego domu lub głównych napraw mieszkania w mieście, procedura jest obowiązkowa. W tym przypadku nie odgrywa ona dużej roli, w której stosowane są grzejniki. Żeliwo, stal, aluminium lub bimetal, wszystkie te jednostki mają własną pojemność konstrukcyjną, na której opierają się w obliczeniach. Kalkulator do obliczania grzejników to wspaniała rzecz, ale co, jeśli nie ma jej w pobliżu? Spróbujemy odpowiedzieć na to pytanie.

Ważne: wykonując takie obliczenia, inżynierowie projektowi używają kilkunastu różnych rodzajów recept i definicji. Ale podstawowy kodeks przepisów jest uważany za SNiP 41-01-2003. To na nim władze kontrolujące polegają w procesie akceptacji przedmiotu.

Jak uzyskać dane orientacyjne

Nie zawsze konieczne jest dokładne obliczenie liczby grzejników. Wykonując gruntowny remont w mieszkaniu miejskim, wystarczy dość danych orientacyjnych, które można uzyskać w ciągu kilku minut w oparciu o standardowe wartości średnie.

Oblicz wielkość baterii w obszarze pomieszczenia

Metoda ta jest uważana za najprostszą i najłatwiejszą dla właścicieli mieszkań w standardowych miejskich wieżowcach. W budynkach wysokich budynków zasadniczo nierealne jest, aby znacząco wpływać na większość parametrów pomieszczenia, dlatego często nie ma sensu zagłębiać się w dzikość skomplikowanych obliczeń inżynierii cieplnej.

Według zatwierdzonego SNiP, aby ogrzać 1m? mieszkańcy mieszkań z centralnej części naszego wspaniałego kraju potrzebują 100 watów. Wartość ta jest przyjmowana jako średnia dla mieszkań o standardowej izolacji i sufitach nie wyższych niż 3m. W tych samych warunkach na północy potrzebne będzie 150-200 W. Na obszarach południowych z reguły są one ustawione na 60 watów.

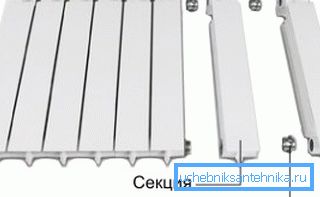

Instrukcje dotyczące każdej baterii zawierają dane dotyczące jej mocy. Trzeba tylko pomnożyć kwadrat pomieszczenia przez 100 W i podzielić przez tabliczkę znamionową jednej sekcji wybranego grzejnika.

Ważne: zgodnie z zatwierdzonymi zasadami, dokumentacja na baterii wskazuje moc, jaką sekcja będzie emitować przy temperaturze płynu chłodzącego 70 ° C. Jeśli temperatura w systemie jest niższa, moc grzewcza zmniejszy się proporcjonalnie i konieczne będzie zainstalowanie większej liczby sekcji. W takim przypadku wygodnie jest użyć kalkulatora do obliczenia liczby grzejników, w których można ustawić rzeczywistą temperaturę.

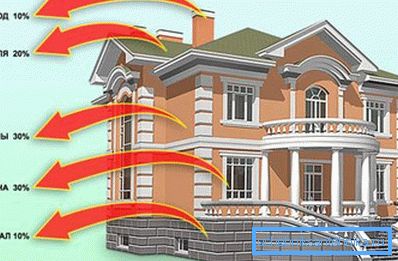

Jak już powiedzieliśmy, ta metoda obliczania jest przybliżona, takie szczegóły jak obecność balkonu, liczba i wielkość okien w pokoju, a także szereg innych poprawek nie są wyraźnie brane pod uwagę. Aby zrekompensować wszystkie te rodzaje strat ciepła, zwyczajowo zwiększa się ostateczną wartość o 20%. Jeśli obliczenia są przeprowadzane dla kuchni, możesz zostawić wszystko bez zmian, biorąc pod uwagę straty ciepła. Ponieważ kuchnia ma dodatkowe źródła ciepła.

Zależność liczby sekcji od objętości pomieszczenia

Ta metoda jest preferowana przez właścicieli mieszkań na planie otwartym z wysokimi sufitami. Dobrze pasuje także, gdy musisz obliczyć rozmiar baterii w prywatnym domku lub pokoju z dwoma lub więcej poziomami.

Obliczenie wymaganej liczby grzejników opiera się na objętości pomieszczenia. Oznacza to, że najpierw należy policzyć liczbę metrów sześciennych, mnożąc długość, szerokość i wysokość.

Podobnie jak w pierwszym przypadku, dane warunkowe są podstawą. Uważa się, że w centrum Rosji za ogrzewanie 1m? w domku panelowym o standardowym cieple, potrzebujesz 41 watów energii. W przypadku ścian z cegły o grubości 2 lub więcej cegieł, a także w domach prywatnych o podwyższonej izolacji potrzebujemy 34 watów. Znając objętość pomieszczenia i moc 1 sekcji, łatwo jest obliczyć liczbę sekcji.

Na przykład, objętość kuchni w budynku z cegły w starym budynku trzy na cztery metry z wysokością sufitu 4 metrów będzie 48m? (3x4x4 = 48). Odpowiednio, do jego ogrzewania konieczne jest 1,632 kW (48 x 34 = 1,632). Średnia część mocy dobrze znanej żeliwnej baterii MS-140 wynosi 160 watów. Teraz 1,632 kW, podziel przez 160 W i uzyskaj 10,2 sekcji.

Ponieważ zastanawialiśmy się nad kuchnią, możesz ją zaokrąglić w dół. W przypadku innych pomieszczeń zwykle przyjmuje się zaokrąglenie. Dodatkowo, aby zrekompensować różnego rodzaju straty ciepła w zwykłych pomieszczeniach, ostateczna wartość jest zwiększona o 20%.

Wskazówka: Aby nie przejmować się przybliżoną kalkulacją liczby baterii w typowych budynkach, opracowano tabelę do obliczania grzejników. Jest to wygodne urządzenie, często używane przez konsultantów sklepów ze sprzętem.

Dokładne obliczenia

Dokładne obliczenia grzejników są z zasady wykonywane podczas budowy prywatnego domu lub podczas remontu nowoczesnych apartamentów z bezpłatnym układem. Cena wysokiej jakości bimetalicznych, stalowych lub żeliwnych grzejników jest dość wysoka, więc każda dodatkowa sekcja ma znaczący wpływ na budżet.

Dokonywanie dokładnych obliczeń własnymi rękami nie jest tak trudne, jak mogłoby się wydawać. Zasada obliczeń nie różni się zbytnio od poprzednich opcji, a podstawowa formuła jest dość prosta. Cały problem polega na właściwym doborze szeregu czynników, z których każdy odpowiada za specyficzne cechy i cechy budynku.

CT = NхSхК1хК2хК3хК4хК5хК6хК7

• W tym przypadku (CT) jest to wymagana ilość ciepła potrzebna do utrzymania komfortowej temperatury w pomieszczeniu około 20 ° C;
• (N) jest wartością stałą i charakteryzuje tabelaryczną ilość ciepła na metr kwadratowy. Jest to ta sama wartość, którą wykorzystaliśmy w przybliżonych obliczeniach opartych na kwadraturze. 100 W dla centrum Rosji, 150-200 W dla Północy i 60 W dla Południa;
• (S) w naszym wzorze jest to obszar pomieszczeń, dla których obliczane jest ogrzewanie;

Następnie pojawia się szereg współczynników podnoszenia i obniżania, które w rzeczywistości odpowiadają za główną charakterystykę budynku.

• K1 odpowiada za poziom i jakość oszklenia budynku:

• Stare drewniane ramy z dwiema szybami będą miały współczynnik 1,27;
• Nowoczesne tworzywa sztuczne z podwójnymi szybami warunkowo przyjęte jako całość;
• Wzmocnione potrójne szyby liczą się jako 0,85;

• K3 odpowiada za najzimniejszy tydzień w roku, a dokładniej za średnią temperaturę powyżej 7 dni w szczycie zimowych przymrozków. Tutaj zaczynamy od -10? С.

Ponadto, przy każdym spadku temperatury o -5 ° C, 0,2 dodaje się do współczynnika:

• Tak więc w -10? Z wartością 0,7;
• W -15? С przyjmuje wartość 0,9;
• W -20? Podjęto wartość 1,1;
• W -25? O wartości 1,3;
• W temperaturze -30 ° C przyjmuje się wartość 1,5 itd .;

• К4 charakteryzuje procentowy stosunek kwadratu podłogi do powierzchni przeszklenia okna.

Tutaj występuje również pewna regularność, przy zwiększeniu powierzchni o 10%, współczynnik zwiększa się o 0,1:

• Dla 10% wartość wynosi 0,8;
• Dla 20% wartość wynosi 0,9;
• Dla 30% wartość wynosi 1;
• Dla 40% wartość wynosi 1,1;
• Dla 50%, wartość wynosi 1,2, i tak dalej;

• K5 charakteryzuje pokój znajdujący się na następnym, wyższym piętrze:

• Tutaj powszechne jest przyjmowanie nieogrzewanego strychu jako jednostki;
• W przypadku ciepłego strychu wartość ta wyniesie 0,9;
• Jeżeli mieszkanie mieszkalne znajduje się powyżej, współczynnik ten będzie równy 0,8;

Tutaj krok idzie w górę, dla każdego pół metra wartość wzrasta o 0,05:

• Wysokość sufitu wynosząca 2,5 m jest uważana za referencję i jest traktowana jako całość;
• Trzymetrowy sufit będzie miał stosunek 1,05;
• Trzy i pół metra 1,1 itd.

Kiedy zdecydujesz się na współczynniki, przeprowadziłeś obliczenia i ostatecznie uzyskasz ilość ciepła, to, jak w poprzednich przypadkach, trzeba będzie podzielić przez pojemność cieplną 1 sekcji.

Film w tym artykule pokazuje przykłady obliczeń.

Wniosek

Oczywiście obliczenia grzejników za pomocą programu kalkulatora są nieporównywalnie wygodniejsze i szybsze. Ale jak widać, nawet w przypadku braku takiego asystenta, całkiem realistyczne jest wykonanie dokładnych obliczeń własnymi rękami.
