Obliczanie mocy chłodnicy według powierzchni, objętości i

Jak obliczyć moc grzejnika dla pomieszczenia o znanych parametrach? Czy moc nagrzewnicy zawsze jest deklarowana przez producenta jako rzeczywista? Czy jakiekolwiek czynniki mogą wpływać na wydajność urządzeń? Zrozummy to.

Zapotrzebowanie na ciepło

Obliczenia mocy grzejników w mieszkaniu można wykonać:

• W pomieszczeniach o standardzie dla budynków mieszkalnych o wysokości sufitu (2,5 - 2,7 m) - nad powierzchnią pokoju, który będziemy ogrzewać;
• Przy wyższej wysokości sufitu - na ogrzewanej głośności.

Ponadto: należy wziąć pod uwagę szereg dodatkowych czynników, aby osiągnąć maksymalną dokładność wyniku. Obejmują one liczbę okien, konstrukcję oszklenia, usytuowanie mieszkania w domu (w środku lub na obrzeżach budynku), grubość ścian i strefę klimatyczną.

Obliczenie powierzchni

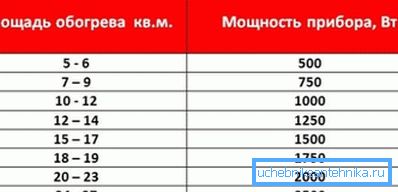

Najprostszy schemat obliczeń dla tego obszaru wygląda następująco:

1. Na 1 m2 powierzchni w projekcie położono 0,1 kilowata mocy cieplnej;

1. W zimnych lub gorących strefach klimatycznych stosuje się współczynnik korygujący. Strata ciepła przez przegrodę budynku jest liniowo zależna od różnicy temperatur z ulicą.

Oto wartości współczynników dla różnych wartości średniej temperatury najzimniejszego miesiąca zimy:

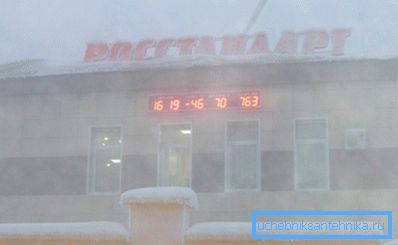

Tak więc, dla mieszkania o powierzchni 70 m2 w Jakucku (średnia temperatura w styczniu wynosi -38,6 ° C), będziesz potrzebował 70 * 100 * 2 = 14000 watów ciepła.

Schemat jest prosty, ale całkowicie ignoruje wiele wymienionych dodatkowych czynników. Są one brane pod uwagę w algorytmie obliczania mocy cieplnej według objętości.

Obliczanie objętościowe

Jak obliczyć moc grzejnika ze znaną objętością mieszkania?

• Pobrano 40 watów mocy cieplnej na metr sześcienny objętości;
• W pomieszczeniach graniczących z ulicą stosuje się współczynnik 1,2, w przypadku skrajnych podłóg 1,3;
• Do każdego okna dodaje się 100 watów;
• Zastosowano współczynnik regionalny podany w powyższej tabeli.

Podaj dane poprzedniego zadania rozliczeniowego: mieszkanie o powierzchni 70 m2 ma wysokość sufitu 3,2 metra i 4 okna; Znajduje się w centrum budynku na pierwszym piętrze.

1. Objętość mieszkania wynosi 70 * 3.2 = 224 m3. Podstawowa moc grzewcza wynosi 224 * 40 = 8960 watów.
2. Pierwsze piętro zmusi nas do użycia współczynnika 1,3: 8960 * 1,3 = 11648 watów.
3. Windows zwiększy i tak już znaczne zapotrzebowanie na ciepło: 11648+ (5 * 100) = 12148 watów.
4. Wreszcie, ożywcze 60-stopniowe mrozy ze stycznia również wprowadzą własne poprawki: 12148 * 2 = 24296. Łatwo zauważyć, że różnica w stosunku do pierwszej metody obliczania jest imponująca.

Obliczanie według objętości i stopnia ocieplenia

Poprzedni schemat jest dobry dla wszystkich z wyjątkiem jednego: ma zastosowanie tylko do standardowej izolacji ścian zewnętrznych budynku, która odpowiada obecnemu SNiP. Co jeśli jest znacznie lepiej lub gorzej?

W takim przypadku instrukcja obliczeń jest zredukowana do użycia wzoru Q = V * Dt * k / 860.

W tym:

• V - objętość sześcienna pomieszczenia;
• Dt jest różnicą między odczytem termometru w mieszkaniu i na ulicy;

Uwaga: średnią temperaturę najzimniejszego pięciodniowego tygodnia traktuje się jako temperaturę uliczną.

• k - kolejny czynnik zależny od stopnia izolacji budynku.

Jeszcze raz wykonamy własne ręce, aby obliczyć zapotrzebowanie na ciepło dla naszego mieszkania w Jakucku, stosując nowe wprowadzenie:

• Średnie minimum stycznia wynosi -41,5 С;

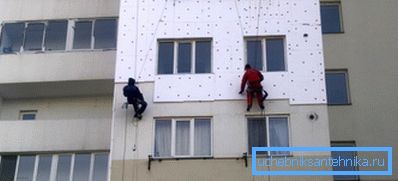

• Dom jest ocieplony na zewnątrz i wyposażony w potrójne szyby (k = 0,8). Wszystkie nowe domy w Jakucji odpowiadają temu opisowi.

Objętość obliczonego wcześniej mieszkania wynosi 224 m3. Dt w temperaturze pokojowej +22 ° C przyjmuje wartość 22 - (-41,5) = 63,5 ° C.

Według naszego wzoru, Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Moc instrumentu

Jak obliczyć moc ogrzewania stalowego grzejnika lub aluminiowej baterii segmentowej?

• W przypadku konwektorów, grzejników płytowych i innych integralnych produktów o złożonym kształcie można polegać wyłącznie na dokumentacji producenta. Cechy urządzeń są zawsze obecne przynajmniej na oficjalnej stronie internetowej.

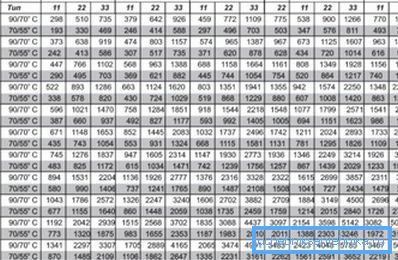

• W przypadku urządzeń segmentowych, oprócz tych samych danych, można skoncentrować się na następujących wartościach:

Obliczenie mocy stalowych grzejników z rur stalowych (rejestrów poziomych) można wykonać zgodnie z następującym algorytmem:

1. Moc cieplna pierwszego odcinka (dolna rura) w watach wynosi D * L * Dt * 36,5, gdzie D jest zewnętrzną średnicą odcinka, L jest jego długością, a Dt jest różnicą temperatur między powierzchnią urządzenia a powietrzem w pomieszczeniu.

Uwaga: wszystkie wartości są wprowadzane w jednostkach SI; w szczególności średnica jest konwertowana na metry.

1. Moc cieplna kolejnych sekcji obliczana jest z współczynnikiem 0,9, ponieważ są one w ciepłym przepływie powietrza w górę.

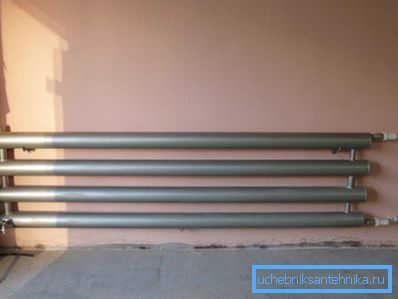

Tak więc, w przypadku czteroczęściowego urządzenia o średnicy przekroju 108 mm i długości 4 metrów przy +20 pomieszczeniach i +80 na powierzchni rejestru, przenikanie ciepła będzie równe 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (zaokrąglone) waty.

To ciekawe: przy tych samych ogólnych wymiarach stalowy rejestr daje znacznie mniej ciepła niż aluminiowy lub bimetaliczny promiennik. Przede wszystkim niska cena jest atrakcyjna w tych urządzeniach: niedrogie rury VGP są wykorzystywane jako materiał do ich produkcji.

Czynniki ograniczające

W niektórych przypadkach rzeczywista moc urządzeń grzewczych jest zauważalnie mniejsza niż tabliczka znamionowa.

Co może spowodować spadek wydajności?

• Zmniejszenie różnicy temperatur za pomocą powietrza. Producenci wskazują właściwości urządzeń dla Dt = 70 C; podczas chłodzenia chłodziwa lub ogrzewania powietrza w pomieszczeniu efektywna moc będzie się zmniejszać.
• Błąd podczas wybierania schematu połączenia. Przy małej (do 10 sekcji) długości urządzenia preferowane jest połączenie boczne; z większą liczbą przekrojów - po przekątnej lub od dołu do dołu.

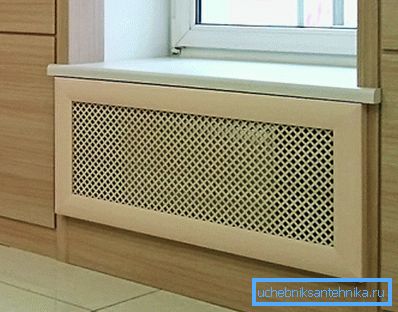

• Ograniczenie konwekcji. Różne ekrany, nisze i kanały mogą zmniejszyć przenikanie ciepła o 15-30%.

Wniosek

Mamy nadzieję, że powyższe schematy obliczeniowe pomogą czytelnikowi zaprojektować efektywne ogrzewanie dla własnego mieszkania. Dodatkowe informacje tematyczne można znaleźć w wideo w tym artykule. Sukcesy!
